Søndag d. 13/12/2009 - 18:15 Jeg har købt en brugt BR98 308. Går ud fra, at det oprindelig er en Märklin 36862, selv om jeg ikke kan finde Märklin-navnet nogen steder, men den passer så nogenlunde med de eksplosionstegninger, jeg kan finde på Märklins internetsider.

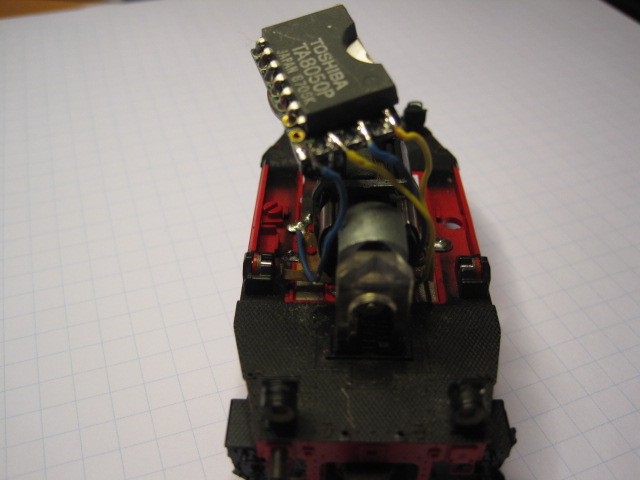

Imidlertid er maskinen modificeret, bl.a. er der indføjet en Toshiba TA8050P IC, som ifølge databladet er en 1.5A Motor Driver with Brake Function - med tilhørende batteri. Den optræder ihvertfald ikke på Märklins tegninger.
Maskinen fungerer analogt (har kun prøvet den på rullestand med LokProgrammer), men jeg vil gerne indsætte en LP3 (micro a.h.t. pladsen) og mit spørgmål er, hvordan jeg forbinder den - og om jeg kan slippe af med Toshiba-dimsen ? Hvilken funktion har den ? Kan jeg tilslutte dekoder direkte til motoren - og hvor ?

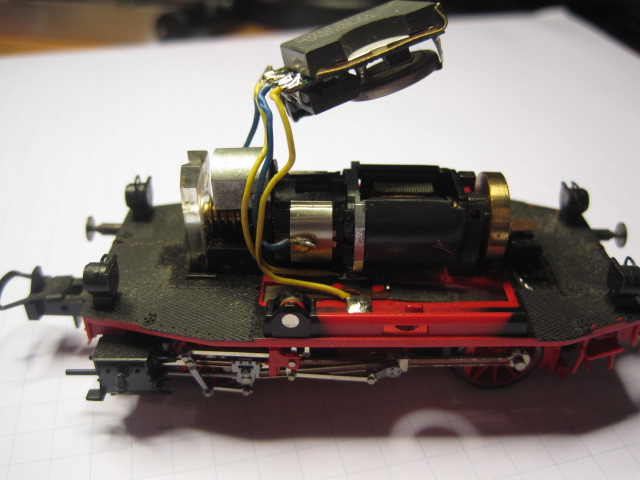

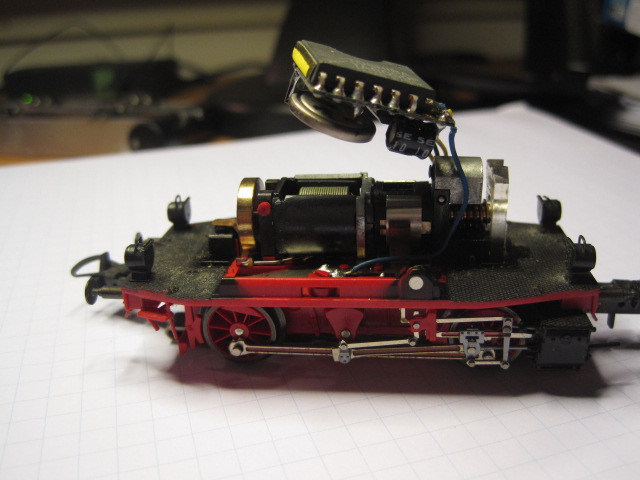

Jeg vedlægger billeder af indmaden inkl. nuværende forbindelser og vil være glad for at eller flere gode råd.
Kresten
0 kan lide
moppe
Medarbejder
Indlæg: 5.558
Du river bare den toshiba dims ud og smider den væk.
Du lokaliserer 2 lednigner fra strømoptag og 2 til motoren og sætter din LoPi til der. Slut prut finale.
(okay, man kan også lave lys, men du kender jo selv opskriften)
klaus
Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model
Kresten
Indlæg: 1.044
Hej Klaus,
tak for svar - det er da til at forstå. Selv om ledningsføringen også ser temmelig modificeret ud, kan jeg vel måle mig frem til, hvad der er hvad.
Ja, lyset skal jeg nok få styr på (jeg har jo den berømte blå ledning)
Men når nu IC'en ikke er nødvendig: Har du nogen ide om, hvorfor den er blevet monteret - og hvad den kan have været brugt til ?
Kresten
pejft
Kurser i modeljernbane hos AOF
Moderator
Indlæg: 2.207
Der har oprindeligt siddet en elektronisk omskifter/motorstyring. Prøv at se denne tegning i stedet:
http://www.maerklin.de/service/produktservice/listengenerator.php?artike...
De bedste modeljernbanehilsener
Peter Topp Engelsted Jonasen
http://www.digitaltog.dk - http://www.kvv73.dk - http://www.jonasen.eu - www.digital-train.com
Kresten
Indlæg: 1.044
Tak - den tegning havde jeg også fundet. Og var kommet til den konklusion, at både nr. 41 på eksplosionstegningen og den Toshiba-dims, som jeg nu har smidt væk, nok svarede til gamle dages perfektomskifter. Men jeg har nu aldrig set sådan en motor i et Märklin lokomotiv før.
I øvrigt - når jeg måler efter med et multimeter, er der stort set forbindelse mellem alt i det lokomotiv: slæbesko, stel, hjul... Men det virker fortræffeligt, når jeg tilslutter dekoderen til de 4 gamle tilslutninger fra Toshiba-dimsen...
Kresten
