Danske jernbanekraner (kørekraner)

Jeg søger information om jernbanekraner. Kender du til bøger, blade eller hjemmesider om dette emner, hvor man kan finde beskrivelser eller billeder herom, er jeg meget interesseret i at høre fra dig. Fokus er på de danske, men udenlandske kunne bestemt også have min interesse.

Edit: Kørekraner tilføjet i overskriften.

__________________

Hilsen Erik, My 1 2 87.dk

Like 0 kan lide
Top


Ovemunk

Projektkoordinator

Indlæg: 95

PB  Hjemmeside

Du kan se noget om den allernyeste her:

http://www.sporskiftet.dk/forum/viewtopic.php?t=6356

__________________

Gods skal da transporteres på skinner...

Like 0 kan lide
Top


Erik 1:87

Softwareingeniør

Odense

Indlæg: 901

PB  Hjemmeside

Hej Ove

Tak for linket. Jeg kom selv med linket til denne video måneden før i tråden Ny kran til DSB's Hjælpevognstjeneste, så den var kendt. En imponerende hjælpekran.

Overskriften kan evt. misforståes, så jeg præciserer det lige: Hjælpekraner, kørekraner og skinneudlægningskraner. Den eneste bog jeg er bekendt med, som indholder det søgte er ”Driftsmateriellet” bind II, men prisen jeg har fundet den til er lidt for pebret for mig (kr. 750 for 167 sider) og bibliotekerne har den desværre ikke.

__________________

Hilsen Erik, My 1 2 87.dk

Like 0 kan lide
Top


HenrHans

Indlæg: 82

PB  Hjemmeside

"Erik 1:87" skrev:
Overskriften kan evt. misforståes, så jeg præciserer det lige: Hjælpekraner, kørekraner og skinneudlægningskraner. Den eneste bog jeg er bekendt med, som indholder det søgte er ”Driftsmateriellet” bind II, men prisen jeg har fundet den til er lidt for pebret for mig (kr. 750 for 167 sider) og bibliotekerne har den desværre ikke.

Det er rigtigt at der i Driftsmateriel bind II (DRM II) findes tegninger er de forskellige DSB kraner. I den seneste udgave en tegning af kørekran 145/146 (Krupp-Ardelt 1967)

I de ældre udgaver var der desuden tegninger af følgende kraner:

Kørekran 144 (Vølund 1937)

Kørekran 143 (Scandia-Titan 1934)

Kørekran 142 (Bruchsal 1879)

Kørekran 141 (Bruchsal 1880)

Skinneudlægningskran 156-157 (Krupp-Ardelt 1963/66)

Skinneudlægningskran 155 (Wyhlen 1959)

Skinneudlægningskran 154 (Scandia 1934/Omb. 1933)

Skinneudlægningskran 152-153 (Breslau 1883)

Skinneudlægningskran 151 (Scandia 1886)

Jeg har desværre aldrig fundet en tegning af kørekran 147.

Hvis du mangler en af tegninger, scanner jeg den gerne til dig.

Hilsen Henrik

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.330

PB

Hej!

Jeg kunne meget godt tænke mig, om du ville have ulejligheden med at scanne tegningerne til kørekran 141 /142 til mig. Jeg har faktisk været på udkig efter disse tegninger. Et fristende byggeprojekt!

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Erik 1:87

Softwareingeniør

Odense

Indlæg: 901

PB  Hjemmeside

Hej Henrik

Det lyder rigtig godt. Jeg har sendt dig en besked.

__________________

Hilsen Erik, My 1 2 87.dk

Like 0 kan lide
Top


HenrHans

Indlæg: 82

PB  Hjemmeside

"Gert Frikke" skrev:
Hej!Jeg kunne meget godt tænke mig, om du ville have ulejligheden med at scanne tegningerne til kørekran 141 /142 til mig. Jeg har faktisk været på udkig efter disse tegninger. Et fristende byggeprojekt!

Hej,

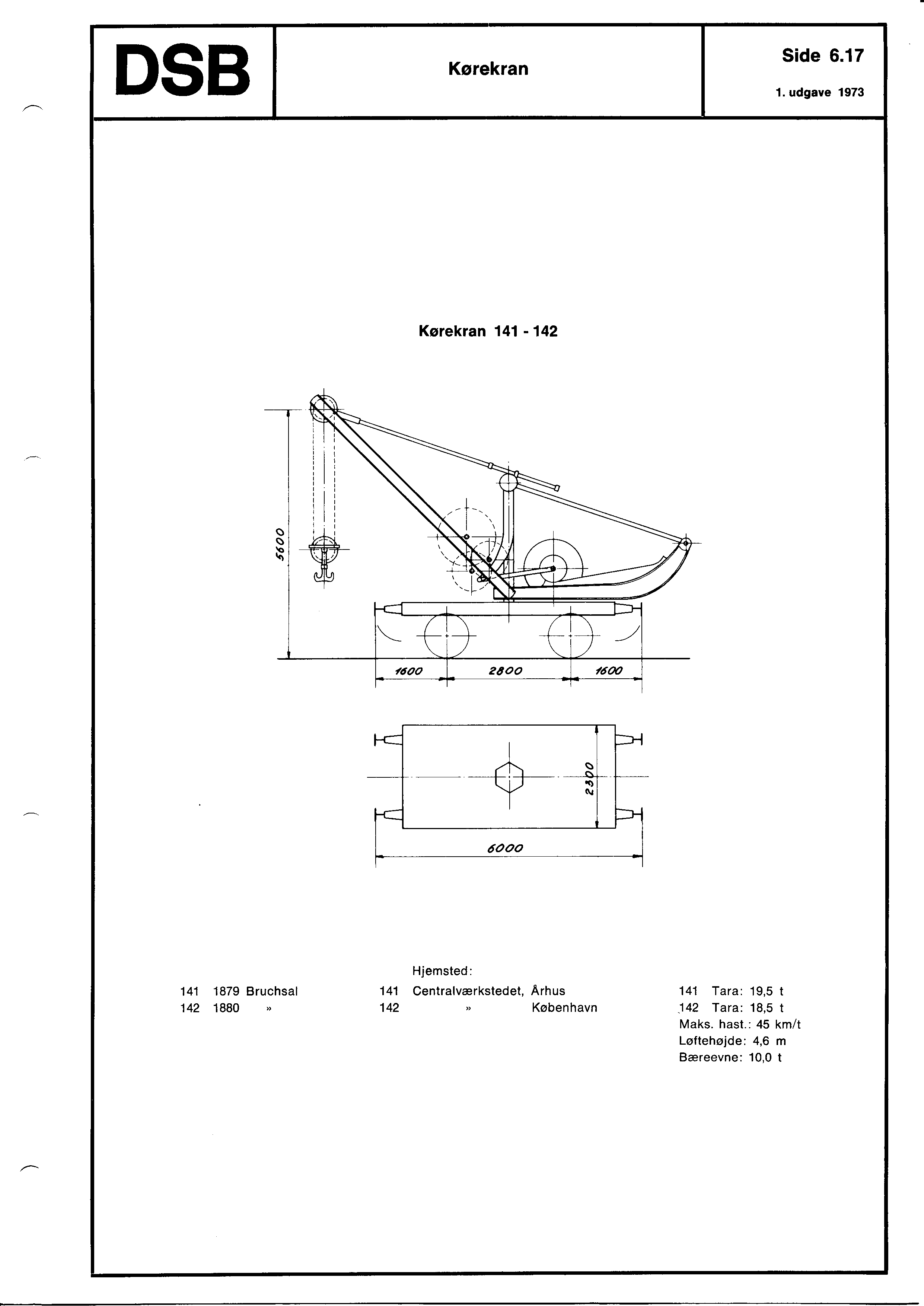

Her er tegningen på kørekran 141/142.

Hilsen Henrik

kørekran141-142

Like 0 kan lide
Top


Ovemunk

Projektkoordinator

Indlæg: 95

PB  Hjemmeside

"Erik 1:87" skrev:
Hej OveTak for linket. Jeg kom selv med linket til denne video måneden før i tråden Ny kran til DSB's Hjælpevognstjeneste, så den var kendt. En imponerende hjælpekran.Overskriften kan evt. misforståes, så jeg præciserer det lige: Hjælpekraner, kørekraner og skinneudlægningskraner. Den eneste bog jeg er bekendt med, som indholder det søgte er ”Driftsmateriellet” bind II, men prisen jeg har fundet den til er lidt for pebret for mig (kr. 750 for 167 sider) og bibliotekerne har den desværre ikke.

:oops: Jeg havde ikke set det var dig med det link. Jeg håber du finder hvad du søger.

__________________

Gods skal da transporteres på skinner...

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.330

PB

"HenrHans" skrev:
Hej,Her er tegningen på kørekran 141/142.Hilsen Henrik

Hej Henrik!

mange tak for tegningen - det er super!

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.330

PB

Hej!

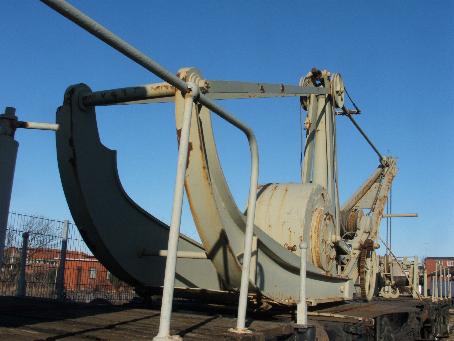

Jeg sad og funderede over, hvordan man styrede placeringen af den store "trillebare" kontravægt. Se vedheftede billede.

Nogen der kender noget til en "brugsanvisning" til denne gamle krantype?

Gert

018 small

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.330

PB

Hej igen!

Løsningen fandt jeg lige selv.

Kom til at kigge noget mere på de billeder ,jeg har taget af kranen på jernbanemuseet. Der fandt jeg lige systemet med kontravægten - og det er i grunden rigtig smart og automatisk - helt uden hydraulik, sensorer og mikrocomputere.

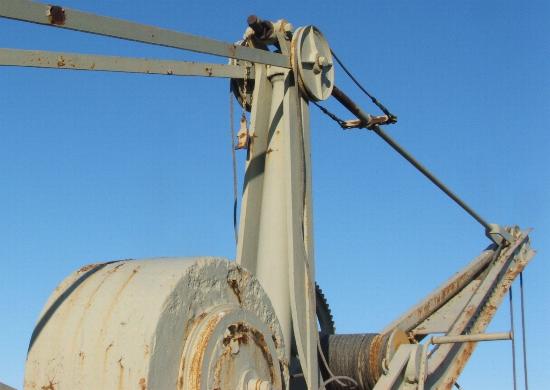

På det vedheftede billede ses det meste af reguleringen. Når kranarmen belastes, overføres en del af belastningen via den runde bærearm til toppen af bæremasten. Her er den runde bærearm befæstet i toppen af 2 lodrette arme, der kan dreje om en aksel i toppen af bæremasten. Den underste del af disse arme vil derfor svinge bagud ved belastning. Da de er lange, vil en ganske lille vandring i toppen give en stor bagud gående bevægelse i bunden. De skubber så kontravægten bagud. Så større belastning på kranen - længere bagud med kontravægten!

Genialt udtænkt for 130 år siden!

Gert

020 small

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Erik 1:87

Softwareingeniør

Odense

Indlæg: 901

PB  Hjemmeside

"Gert Frikke" skrev:
Genialt udtænkt for 130 år siden!

Enig

Så fik jeg færdiggjort (første version) af artiklen "Kørekraner" med fokus på kørekranerne i Danmark.

Billeder og informationer modtages fortsat. Kommentarer modtages meget gerne.

En stort tak til de mange, som har bidraget.

__________________

Hilsen Erik, My 1 2 87.dk

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.330

PB

Hej!

En anden sjov detalje ved denne gamle kørekran: de fleste kørekraner er på en eller anden måde udstyret med støtteben til at optage vægten under løftet således, at kranens hjulophæng ikke skal klare belastningen - og det er uhensigtsmæssigt, at der er affjedring, da kranen så ikke står stabilt.

Det har man på denne kran løst på en meget simpel måde. Man indsætter en blokering, så fjedrene ikke kan arbejde.

Se vedheftede billede.

Gert

021 small
