cs med andre digitale ting

Hej. Jeg ejer ikke en CS ej heller en K83, men jeg byder alligevel lige ind her

Først kig på http://maerklin-info.de/systems/Systemarchitektur2.pdf

K83 skal ikke sidde til CS men til skinnerne. (den får "digital strøm" som de kalder det - altså strøm + de digitale styresignaler som løber i skinnerne)

Så er der givetvis nogle kontakter på k83'eren som bestemmer hvilke adresser som den bruger. Der må du kigge i vejledningen. Når så du har valgt adresserne burde du kunne sætte en dekoder til k83'eren og så bruge CS'en til at styre den med. Præcis hvordan ved jeg desværre ikke, men det fremgår vist af manualen (styring af magnetartikeldekodere)

vh f

tak for indlæg, det er os den måde jeg har sat k83 til csen gennem en skinne

mvh:

Hej

Det er rigtigt at magentartkel dekoderen (k83) skal have en adresse, go i tilfælde af et trevejs skiftespor skal der bruges to magnet artikler og derfor også to adresser.

På CS skal du så angive disse adresser.

nederst i displayet til højre er der en fane som aktivere magnetartikel oversigten med 74 faner med mulghed for 16 magnet artikler, denne vælger du go derefter vælger du fanen øverst for at bearbejde magnet artikler, nu vises alle 16 pladser med sort baggrund vælg et og tilføj et 3 vjes skiftespor. Næste vindue giver dig mulighed for at taste beskrivelse og adresser på K83. (dette kræver at du har givet K83 en adresse).

Rene'

hej. og tak. jeg havde os gjort sådan. men det virkede som om at når man koder i cs, så skal den åbenbart genstartes, for at det ville virke. jeg har sat rigtig addr på nu og, nu virker det fint. mvh.

Hej !

Jeg kiggede jeres indlæg igennem og vil hermed gerne give jer lidt oplysninger om tilslutning af k83, k83, sporskifter til centralstation.

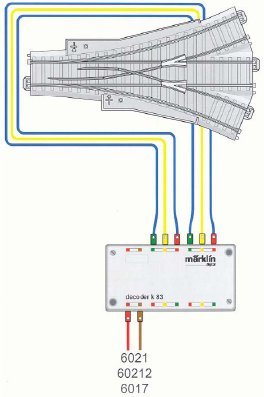

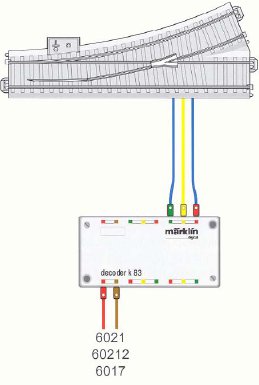

Jeg har vedhæftet 3 billeder for at illustrere brugen af de forskellige enheder.

Til 3-sporskiftet burde man også kunne anvende Viessmann's 3-sporskifte decoder,

som har artikel nr 5235. (se eventuelt brugermanualen til denne enhed).

Denne decoder kan også anvendes sammen med Mobilstationen til at skifte sporskifter med.

Håber det kan hjælpe jer lidt videre med jeres problemer.

[/img]

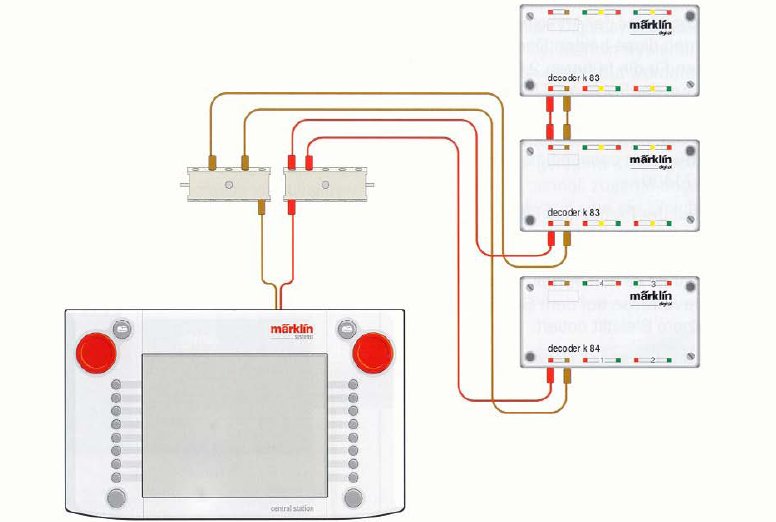

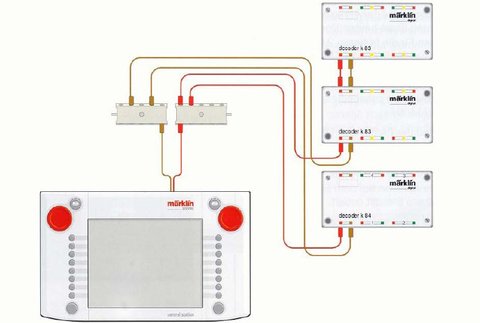

super fed måde at hjælpe på tusinde tak, men et spørgsmål til sidste billede, der har du 2 ledninger fra csen kan man godt det, uden at der sker noget, og hvor på cs sætter du ledningen.

:roll:

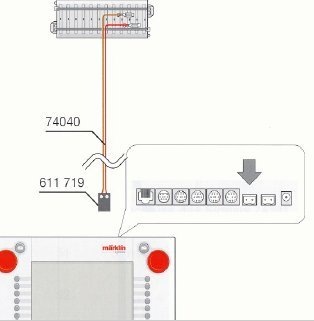

Ledningsudgangen til hovedskinner på CS er det stik som er symboliseret som en skinne med Teksten B og O under.

Dette er blot en anden løsning bl.a at forsyne skinner eller k83/k84 decodere med

strøm på. Ledningerne som føres frem til skinnerne fra fordelerpladen kan tilsluttes

under skinnerne som man gjorde før i tiden, før den nye tilslutningsskinne 24088 kom på markedet.

(Se vedhæftede illustration)

(Se afsnit 4.1 punkt 2 på side 35 i den nye opdaterede manual til Centralstationen)

Det lignende stik ved siden af bruges til tilslutning af et programmeringsspor/ rulleprøvestand 78100/78101 for programmering af lokomotiver/funktionsmodeller. Udgangseffekten på denne port er dog kun 1 Amp og du bør KUN anvende det til

programmeringsspor (Se afsnit 2.2.2 og frem til afsnit 2.2.4 på side 25 og 26)

Ledningen fra CS kan med fordel føres frem til en fordelerplade, hvorfra tilsluttede ledninger forsyner decoder k83/k84 med strøm.

Fordelerpladen kan opsættes hvor som helst under bordpladen, og kan også anvendes

til strømforsyning af skinner med ca 2 meters mellemrum. Dette sikrer dig en stabil og jævn strømforsyning over hele banen.

Vigtigt : Hvis du anvender 6017 Boostere på dit anlæg eller planlægger at gøre det, må der under INGEN omstændigheder tilsluttes ledning fra booster til den fordelerplade som er tilkoblet centralstationen, da der derved opstår kortslutning pga forbindelse mellem CS og Booster.

Overgangen mellem strømforsynings-kredsen til Central Station og strømkredsene til Booster skal desuden være udstyret med en skillevippe (H0 til C-spor 204595, til K-spor 385580).

TIP : Anskaf dig Marklin Bog Nr 07420 (Tysk) eller 07421 (Engelsk). I denne bog finder

du beskrivelser og illustrationer omkring mange forskellige løsninger til Marklin Systems.

hej er der nogle herinde der har prøvet at ændre i dekodere på csen, hvor det ikke er maeklin dekoder. jeg har prøvet og ændre på big boy, lyd opsætning og bremseforsinkelse osv. og det virker perfekt. og har så prøve at ændre på rocco dekoder og tam dekodere. men der sker intet. det er nok kun maerklins dekodere der kan indstilles i CS. hvad erfaring har i og evt. hvordan gør i.

mvh. :?

Man skal sjovt nok ind i CS'ens setup-menu for at finde et område, hvor du kan kode CV-adreserne direkte. Vildt ulogisk - men det virker. Hvorfor man ikke bare kan vælge det under lokomotiv-menuen aner jeg ikke ... specielt fordi de rent faktisk viser de rigtige CV-adresser for f.eks. omvendt køreretning osv. - men disse felter er grå og kan ikke aktiveres.

MVH:Per

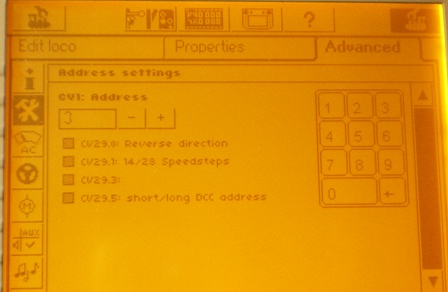

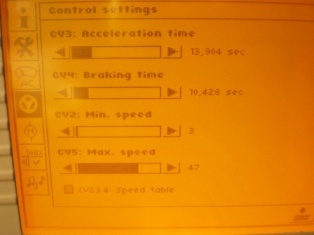

okay er det den menu på billede 1. der virker for den på billede 2 virker kun på maeklins dekodere, som jeg forstår det.

ps den skinne ikon der er i bunden hvad er den til.

Næ næ ... du skal slet ikke ind i rediger lokomotiv. Du skal vælge menuen foroven med CS'en som symbol. Det er derinde der er en CV-programmeringsting.

MVH:Per

tja havde ikke lige forstået det rigtig du svarede jo på i sidste indlæg, men kan da godt se den menu nu. men det os fordi at bigboy og andre maerklin virker, i lok menuen. og der har jeg kodet dem, så havde ikke lige tjekket op på den menu, og hvad den var til. men tusinde tak for hjælpen. så kan man bare kode om i andre dekoder end maerklins.

hej. jeg har prøvet at ændre på lydstyrke i csen på MA roco lok. men det virkede ikke for mig, kan du og har du lyst til at fortælle hvordan du gør.

mvh:

Hmmm prøvede lige med netop lyden - og den kunne jeg heller ikke ændre. Men jeg havde held med kørselsretningen på den måde. Jeg vil forsøge at kigge på det i morgen aften.

MVH:Per

hej er der nogen herinder der styre med en central station- og som har en drejeskive som er digital.

hvordan er har du sat ledningerne til. drejeskiven,

jeg ved at win digipet kan styre gennem central station og windigipet kan styre drejeskiven, på ib og andre styre enheder. men i central stationen hvordan.?????

hej ser ud til at der er en ny opdatering til Win digipet. godt nok på tysk.

http://www.windigipet.de/win-digipet-downloads/p_2/

lige hvad den gør osv. ved jeg ikke.

mvh:
