Bygning af mindre helix

har smidt en privat besked med et dok til udregning af en helix

Hej

er det den hvor man skal en 8-kantet eller hvor meget?

det bliver for omsonst for kun 15 cm stigning!

8 kant ret nemt også hvis du skal byge vider en dag så har du laver en go bund

Jeg laver bare x antal 1/2 cirkler i radius 42.

Ved godt Det gir meget spild, men det er en udemærket løsning til min opgave.

Når helix-producenterne skiver f.eks. radius 360 mm, er det så målt fra på midten hvor skinnen skal ligge, det ydre mål eller indre mål?

Eller er det altid det indre mål der forstås? Således at DET bare overholder standarden så er de to andre mål ligegykdige?

den føste helix jeg laver til c skinne der lag jeg dem op og tog en vogen med en træklos og en blyand og kørt en omgang så hade jeg det mål jeg har brug for og så save jeg den ud du skal bare lave nogen cirkler rund omkring så du har nogen steder du kan spæner dine gevindstænger fast i

Den metode kender jeg godt.

Men jeg kan godt lide at have en streg at følge.

Hvis du slår op i ROCO's katalog, så skitserer de at radius er målt til midten af skinnen og at næste radius så er 61,1 mm større.

mvh

Check check....

Nu står så min nye helix så til tørrring (lim).

Nogen der har erfaring med brug af flexskinner på en helix?

(H0 u/ ballast)

Volder det for mange problemer?

http://www.my1287.dk/index.php?option=com_content&view=article&id=91&Ite...

Der konkluderes at flexskinner er OK.

Ved dog ikke for mit eget vedkommende om ikke jeg foretrækker "faste" kurver (nej d'herrer ikke på den måde) når den tid kommer.

mvh

Hoho ellers fin lille bemærkning

Nå til sagen så vil jeg tro at jo mindre radius der er på helix'en jo bedre/nemmere er det at bruge faste kurver pga stabilitet selvom de jo er lidt dyrere

Hej igen,

jeg er stødt ind i en lille udfordring. Jeg skal jo have helix'en "spændt ud". og den ordning jeg havde påtænkt dertil er gået i vasken. Det var med holdere ude på siden af helixen.

Så derfor er jeg nu vendt tilbage til den mere traditionelle løsning med gevindstænger.

Men mit spørgsmål er blot om der er plads til disse (8 mm) gevindstænger inde på selve pladen tæt ved sporet.

Data:

Ydre diameter = 470 mm

Indre diameter = 370 mm

Det betyder at pladen/helixen er 100 mm bred.

Spørgsmålet er om der er plads til gevindstængerne inde på pladen? - uden at tog/vogne tager på!

jeg har set en der har brugt træ stykker på side til at styre det med

på 3 måder

den svære

du regner ud hvor på træstykker du skal laver en rille som du så kan lime din helix fast i da du kun skal ca 2 mm ind i hver side vil den ikke tag så maget plads 2 min ind

http://www.youtube.com/watch?v=LWciHbKRYRE&feature=related

den nemme

du laver en masse træ kloser på din højde 8 cm som du kan sæt fast rund i kanten af din helix så har du højten hele vejen rund se 55 sek ind i video

http://www.youtube.com/watch?v=D-dB-oADEZ4&feature=related

sidste løsning

du kan lime en 3 mm plade fast på under siden som så stikker 2 cm ud i hver side som du så kan bruge til din gevindstanger

Hej Miken,

Tak for dine forslag...

Hvordan kommer du frem til de 8 cm?, - er jeg nysgerrrig efter at vide!

det sidste forslag er også god.

fra det dok jeg har sendet til dig

Märklin M-Spor med overledning. 10,5 mm

Märklin C-Spor med overledning. 10,3 mm

Märklin K-Spor* med overledning. 8,2 mm

Märklin M-Spor uden overledning. 10,5 mm

Märklin C-Spor uden overledning. 10,3 mm

Märklin K-Spor* uden overledning. 8,2 mm

Roco 2.5mm* med overledning 8,0 mm

Roco 2.5mm* uden overledning 8,0 mm

*ved 3 mm støjisolering

Tak. Overvejde også at afprøve skemaet i denne relatio, men betvivlede om man kunne gå den anden vej rundt.

Jeg må i gang med at skære nogle 8 cm klodser på rundsaven.

Hvad er de 8,0 mm egentlig udtryk for? Kan ikke huske det?

er det hvis man bruger gevindstænger?

Det dok du har, er det direkte fra ham der nede sydpå, eller er det den opdaterede danske udgave, hvor der er rettet fejl?

Klaus

der er retter fejl i det

Hvad er de 8,0 mm egentlig udtryk for? Kan ikke huske det.

er det hvis man bruger gevindstænger?

nej 8 mm er det rum der skal være fra træ over flade til bund af træ der er over så højden af det meller rum som dit tog vil køre i du kan tag en skine og dit støste tog og mål hvor højt det er så er du sikker på du har den rigtig højde

Eller rettere sagt, bruge klodser på 8 cm som du beskriver tidligere?

Hej igen,

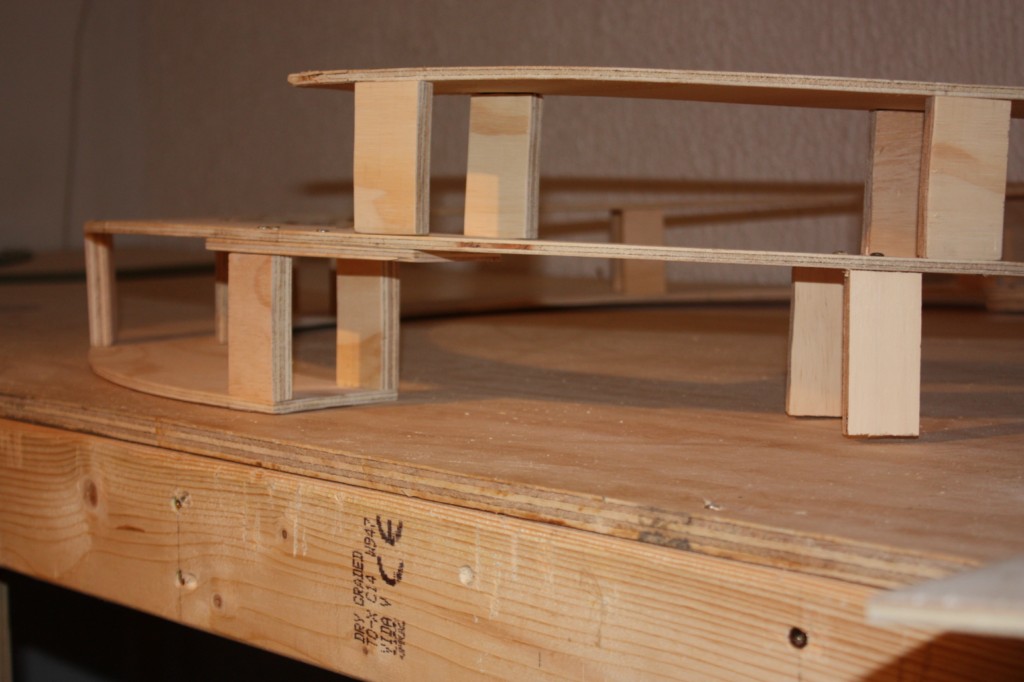

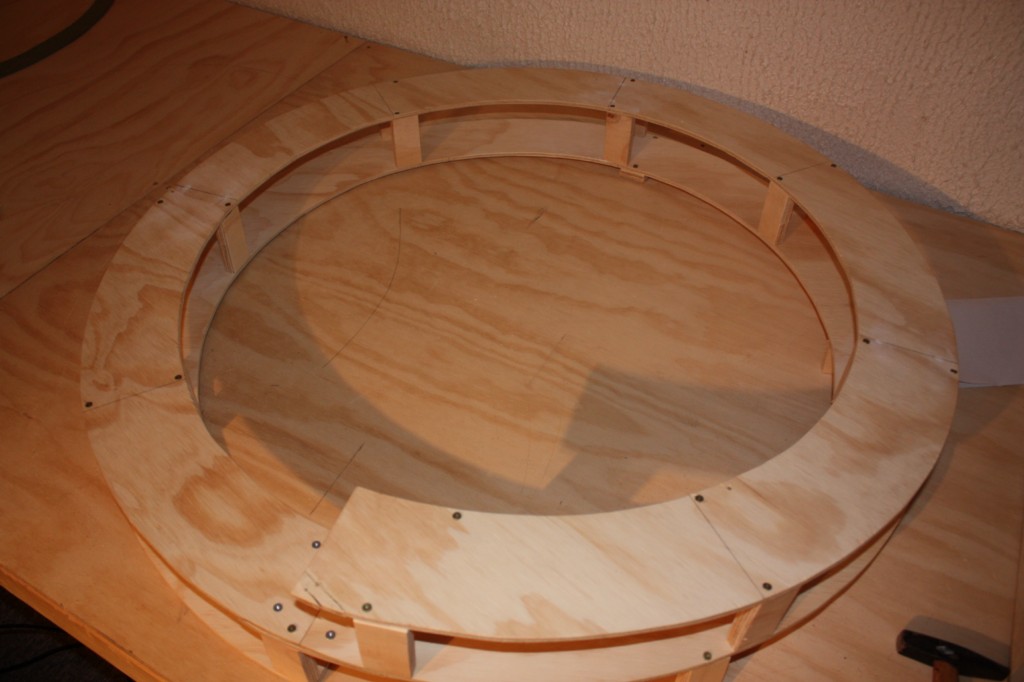

Helix er nu samlet (skinner mangler)

har vedhæftet billeder.

Jeg er ikke så skarp i de helix'er, - kommentarer modtages:-)

P.s. Tag jer ikke af det sæt ben der svæver. De bliver justeret ved endelig montering af helixen i anlægget.
