Hvordan skifter i over mellem 2 og 3 leder på jeres anlæg?

Klaus

hejsa

Tror det bliver via nogle tryk knapper.

Anlæget bliver ca delt i 5 bloke "eller flere" hvor man kan bestemme om det skal kunne køre 2 eller 3

Det vil sige hvis nu er kommer nogle 2 skinne folk der herne vil køre på havne banen så kan denne blok skiftes om til 2 skinne ..

Det hele kommer fra en "måske" IB da den jo kan styre både MM og DCC på en gang.

//Fizban

Jeg ønsker jeg virkleigt held og lykke med prohjektet. Utroligt mange klubber er halvt gået i opløsning over 2+3 skinen anlæg.

Anyhov. Den sporbesatmelder jeg har vist på min hjemmeside er ligeglad med hvilket digitalsystem du bruger, men kan kun se strømforbrug. Den skal sidde i en af strømtilførslerne til skinnerne.

MEN!

Til 2 skinen drift skal den sidde i den ene skinne og ved 3 skinne drift i begge skinner, eller midterlederen.

Ved 3 skinne drift kan den kun detektere rullende materiel med en slæbesko på.

Klaus

Hejsa..

Jeg ved godt det med midter leder og skinne.. det er ikke noget problem

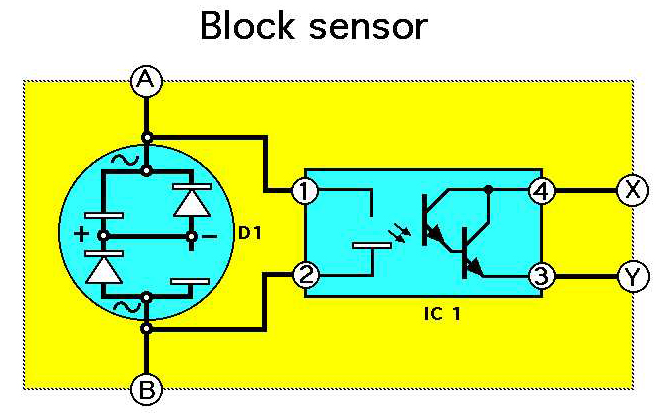

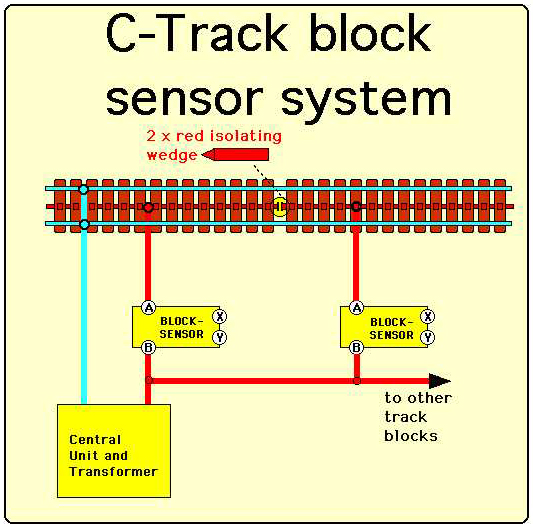

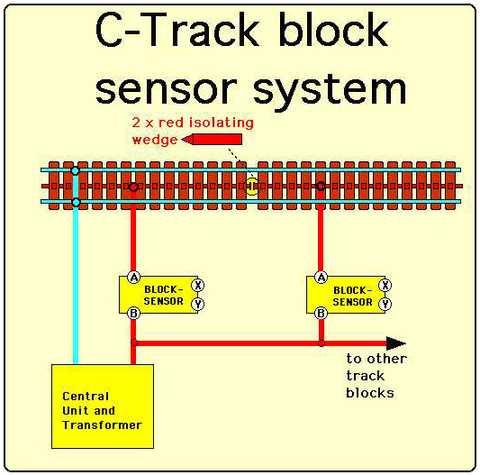

og den skal kobles ca. som på billedet ik.. hvis jeg ikke tager helt fejl.

Ved godt det kun er vist 3 skinne system...

Den ligner din meget..

Og det med opbeling af klibben i 2 og 3 skinne folk tror jeg ikke der bliver aktuel her.

Da vi kun er 5 Ca. der kører 2 skinne.

Men vi vil lave anlæget så muligheden er der til 2 skinne folk..

//Fizban

Nej, jeg taler heller ikke om at dele klubben, men om at tage en belsutning om, hvad man kører.

I vores klub er der nok lige mange 2 og 3 skinne folk, men vores anlæg er kun bgget til 2-skinne drift. Okay, det danske anlæg blev lagt ud til begge dele og overdelen er lavet med K-skinner, men det er et kæmpe arbejde at lave automatisering med begge systemer, så de gode intentioner med at kunne køre både 2 og 3 skinne er gået fløjten og det hele er 2-skinne drift.

Sjovt nok er det ikke noget problem i klubben at der kun er 2-skinen anlæg at køre på.

Klaus

Hej!

Man kan godt køre både 2 og 3 skinne system på samme bane - men lav det ikke på de samme skinner . Lav det som en dobbeltsporet bane med et spor af hver skinnetype.

Gert

I vores lille klub i Silkeborg, er man i gang med at bygge et anlæg op i et 36 kvm lokale. Det bliver anlagt med både Roco-skinner og K-skinner. Det tror jeg nok skal komme til at fungere udmærket, når det engang kommer så vidt. Men det giver naturligvis lidt begrænsninger, når pladsen ikke er større end den er.

Mvh

Claus

Hej Moppe / Klaus

Ville dette fungere vil du tro ??

//Søren

/Fizban

Ja. omend du sagtens kan undlade 100k helt ude til højre og skifte den anden 100 k til en 1k

Klaus

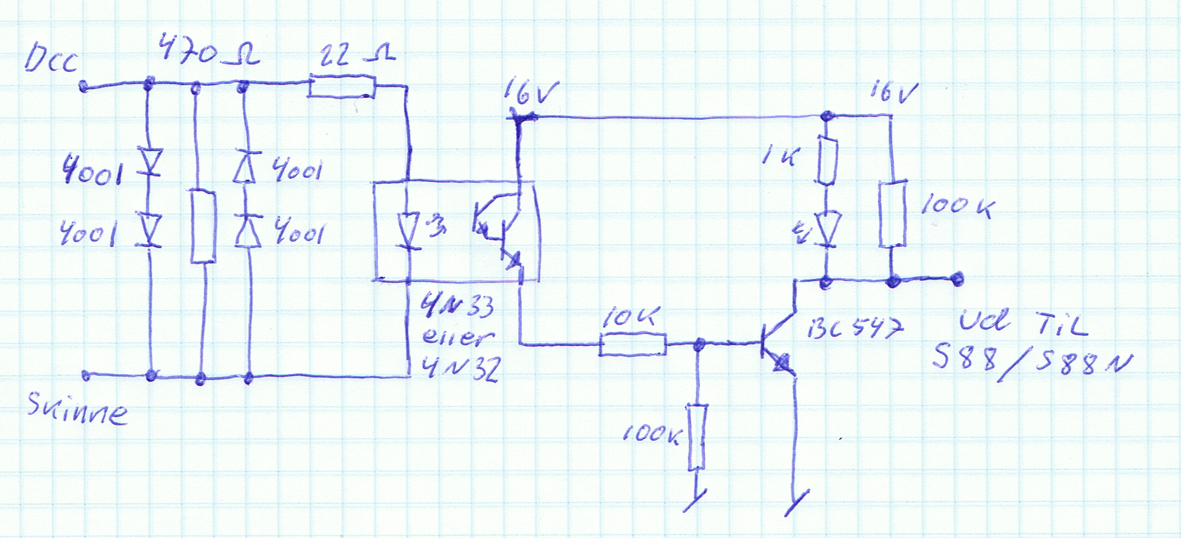

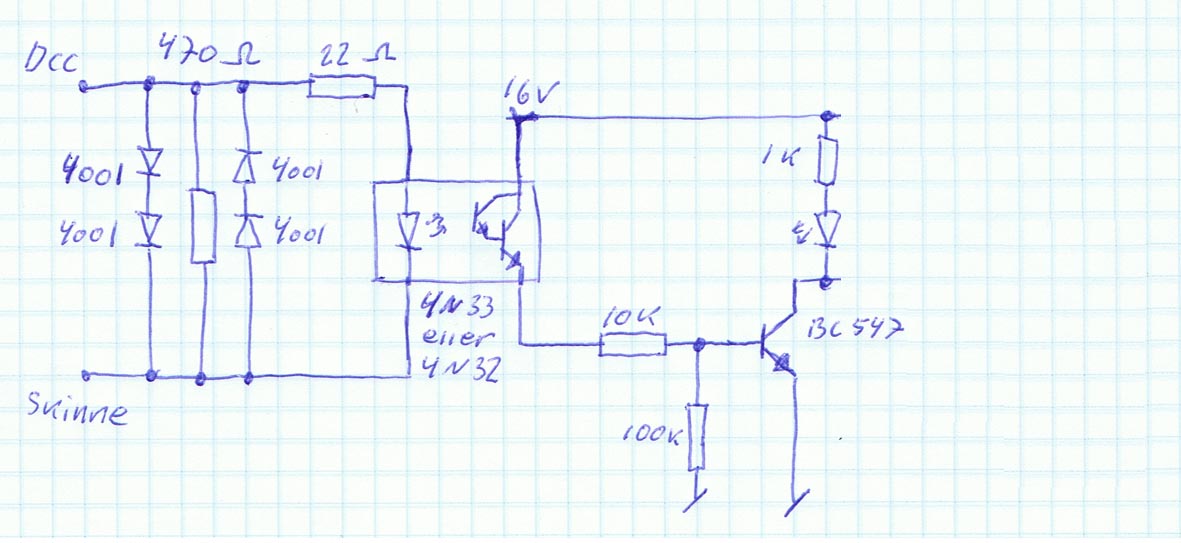

jeg kan sagtens se din tegning for din sporbesættelsesmelder...

kan også godt "forstå" hvad den laver, men har ikke brug for udgangen til s88..

Har du en tegning til 2 skinnedrift analog/digital, hvor udgangssignalet bare skal aktivere en LED.. (standart rød lysdiode)...

Mvh Steen

Til digital

Klaus: 4N33 har 3 ben på den side der går til/fra tilbagemeldingsmodulet.

På de viste tegninger (og din egen) er der kun tegnet 2.

Ved du (eller andre af Jer elektronikhajer) om man skal sætte + fra tilbagemeldingsmodulet på begge ben - altså både ben 5 og 6, eller kun på det ene af dem? Og i givet fald, hvilket et af dem?

Jeg har vedhængt en tegning af 4N33 skakset fra dataarket.

Hej!

Du skal ikke bruge ben 6

Gert

Hej Gert.

Mange gedanke tak

Hvis strømmen forsvinder i Køge Bugt området inden for de nærmeste timer, så er det nok mig der er gået amok med en loddekolbe :roll:

Hej igen..

Den virker lige som den skal.. på 2 skinne DCC. og i aften tester jeg den på 3 skinne digital..

Men ville lige hører om den kan klare en 3 skinne Analig. det jeg tænker på der er når man skifter retning..

Jeg kunne jo bare teste det, men jeg ville lige høre inden...

Det bør ikke være noget problem.

Klaus

Har kigget lidt på den, og det ligner noget jeg godt kan bruge til mit kommende setup...

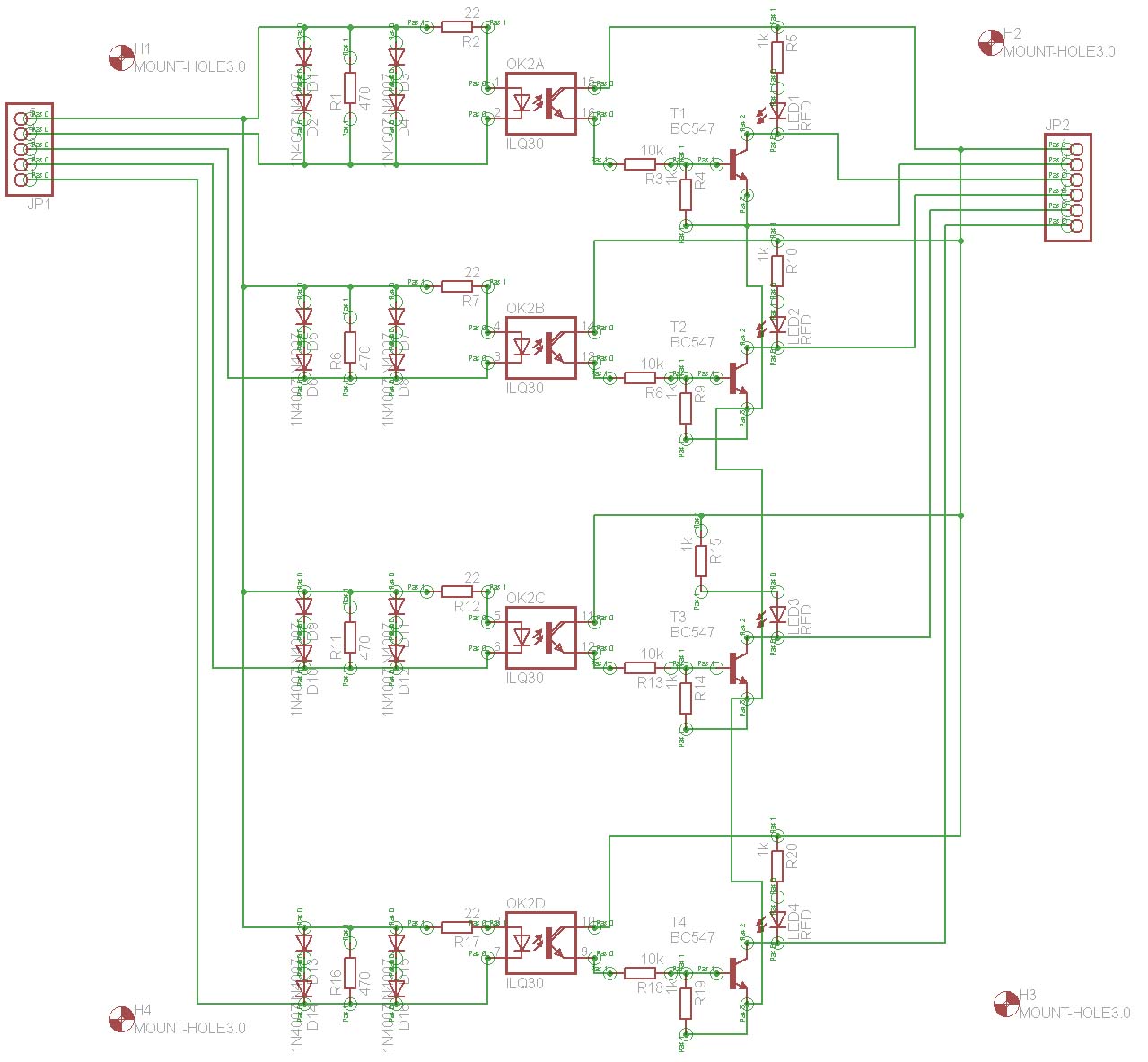

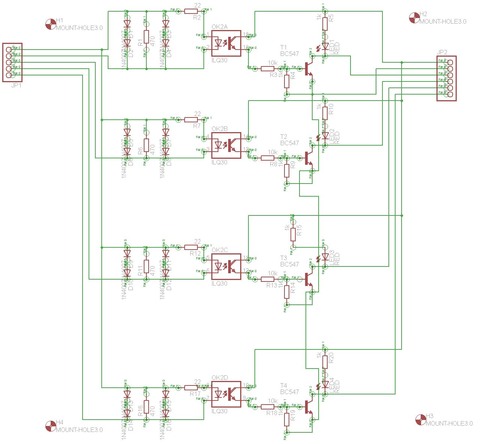

Har arbejdet lidt vidre på den og er kommet ud med noget som det vedhæftede...

En samling af besatmeldere til 4 blokke...

Ser det ikke korrekt ud?

Jo, ud over at halvdelen af dioderne til detektering vender forkert.

Klaus

Arh, ups...Det var lige en smutter...

Selvfølgeligt skal D3 og D4 vende modsat og ligeså i de andre sektioner

Retter det lige til

En sporbesættelsesmelder som benytter en anden teknologi (operationsforstærker) kan ses på http://www.modelbaneteknik.dk/model/styr/sporisol.htm

Ideen stammer oprindeligt fra egne forsøg med 741-operatoinsforstærkere samt fra artikler i Model Railroader. Kredsen er testet, men ikke anvendt på et anlæg i praksis da jeg mistede interessen for at lave sikringsanlæg.

jeg vil dov ikke anbefalde et forstærker kreds løb da det ikke er galvanisk adskist fra DCC styren hvad kan give nogen problemmer.

Så sætter man "bare" opampen til også at trække en optokobler. "Problem solved".

Hej alle.

Det er en spændende tråd i har gang i her.

Men jeg har et spørgsmål. hvad gør man hvis man overhovedet ikke kan forstå jeres tegninger og gerne vil have en besat melder til DCC 2 skinne, uden at skulle igennem grundforløb som svagstrøms ingeniør?

Mvh Frben

Så vil jeg foreslå dig at købe nogle af de produkter der allerede er på markedet. Hvilken dcc central har du?

Jeg teknisk set er det nok også der jeg er endt

Roco multimaus.

Hej

Kan / hvordan montere jeg en lysdiode mere, som viser at sporet er frit?

For eksempel en duo led grøn/rød?

Undskyld at jeg tager denne tråd op igen....    Men jeg har på et tidspunkt købt et Littfinski Gleisbesetztmelder(GBM-8) og skaltil at bruge det på en testbane.  Nu ser jeg, at der er kun 2 dioder(BY251 aka 540x) per "kanal" ligesom viste i denne tråd.

Betyder det, at man kun kan benytte det til et spor med DCC og IKKE dc?? :~

Mvh Jens Skaarup

Nej, det gør det ikke. Det betyder kun, at dioderne kan klare mere strøm end 4001.

Så er det lykkedes mig at få liv i min GBM-8 sporbesættelsesmoul fra LDT.

Og jo det er korrekt at den virker også med analog/dc kørespænning på sporerne....  MEN KUN i den ene retning!!

(Derved har jeg selv fået bekræftet min mistanke fra starten)

Nu skal jeg 'bare lige' have lavet et interface fra udgangene til en arduino med optokoblere da GBM-8 heller ikke internt er galvanisk adskilt fra kørestrøm.

God aften.

Jens Skaarup

Jeg har lige kigget på manualen for den. Deri er printet med komponenter vist. Og det er kredsløbet efter dioderne, der gør, at den kun kan bruges til digital. Her sidder der en enkelt transistor som forstærker og tænd/sluk til udgang. Og transistorer - om jeg så må sige - virker kun i en enkelt "retning" i sin virkemåde. Jeg håber, det giver mening.
