Busk

Indlæg: 455

PB

Belysning i hus

Hej

Er der nogle der kan hjælpe? Jeg skal lave lys med PLCC2 dioder i bygning, er der noget jeg kan koble sammen med disse foruden en modstand. Jeg tænker på (hedder det kondensator) noget der forhindre lyset i at flimre? Hvis ja, er der en der kan tegne og fortælle da jeg er på "tænd og sluk" stadige med sammen sætning af elektriske komponenter :oops:

hilsen Torben

__________________

Tysk epoke Iv & V - IB -Uhlenbrock Lissy - K-Skinner

Like 0 kan lide
Top


Skott

Ingeniør

Indlæg: 1.733

PB

"Busk" skrev:
HejEr der nogle der kan hjælpe? Jeg skal lave lys med PLCC2 dioder i bygning, er der noget jeg kan koble sammen med disse foruden en modstand. Jeg tænker på (hedder det kondensator) noget der forhindre lyset i at flimre? Hvis ja, er der en der kan tegne og fortælle da jeg er på "tænd og sluk" stadige med sammen sætning af elektriske komponenter :oops: hilsen Torben

Hejsa

Det, du tænker på med kondensatoren er nok, når der skal laves belysning i rullende materiel. Her kan det være nødvendigt, at sætte en kondensator over lyskilderne for at modvirke flimrende belysning, men jeg formoder ikke, dine huse ruller rundt på banen Wink

Sæt derfor roligt lysdioderne direkte til en spændningskilde i serie med en formodstand. Evt. kan det være en idé at lave en 5V spændingsregulator (LM7805 ell. lign.) og forsyne dioderne herfra?

Hvorfor vil du bruge SMD-dioder? Er det nogle, du har direkte adgang til?

__________________

Med venlig hilsen

Skott

Like 0 kan lide
Top


Busk

Indlæg: 455

PB

Jamen det var jo nemt. grunden til jeg bruger smd er de holder længe og fylder ikke meget,jeg laver også interiører i mine bygninger(nogle af dem) så det er sådan set eneste grund. Jeg ved godt der er mere økonomi i små pærer.

tak for svar

vh Torben

__________________

Tysk epoke Iv & V - IB -Uhlenbrock Lissy - K-Skinner

Like 0 kan lide
Top


Skott

Ingeniør

Indlæg: 1.733

PB

"Busk" skrev:
Jamen det var jo nemt. grunden til jeg bruger smd er de holder længe og fylder ikke meget,jeg laver også interiører i mine bygninger(nogle af dem) så det er sådan set eneste grund. Jeg ved godt der er mere økonomi i små pærer.tak for svarvh Torben

Nej, glem pærer. Det var nu mere ifht. traditionelle 3 mm LED's. De er lidt lettere at håndtere.

__________________

Med venlig hilsen

Skott

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.305

PB

Hej

Hvilken forsyningsspænding har du til rådighed? Hvor mange dioder skal du have til at lyse i et hus? Skal de alle lyse samtidigt?

Informationer der vil være gode at have for at rådgive dig fornuftigt.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Busk

Indlæg: 455

PB

jeg har en Uhlenbrock 70va trafo. Der skal 5 dioder i dette hus og de skal lyse konstant.

vh Torben

__________________

Tysk epoke Iv & V - IB -Uhlenbrock Lissy - K-Skinner

Like 0 kan lide
Top


Skott

Ingeniør

Indlæg: 1.733

PB

"Busk" skrev:
jeg har en Uhlenbrock 70va trafo. Der skal 5 dioder i dette hus og de skal lyse konstant.vh Torben

Hvad farve dioder er det, du bruger? (Har betydning for spændingsstørrelsen)

__________________

Med venlig hilsen

Skott

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.305

PB

Herj!

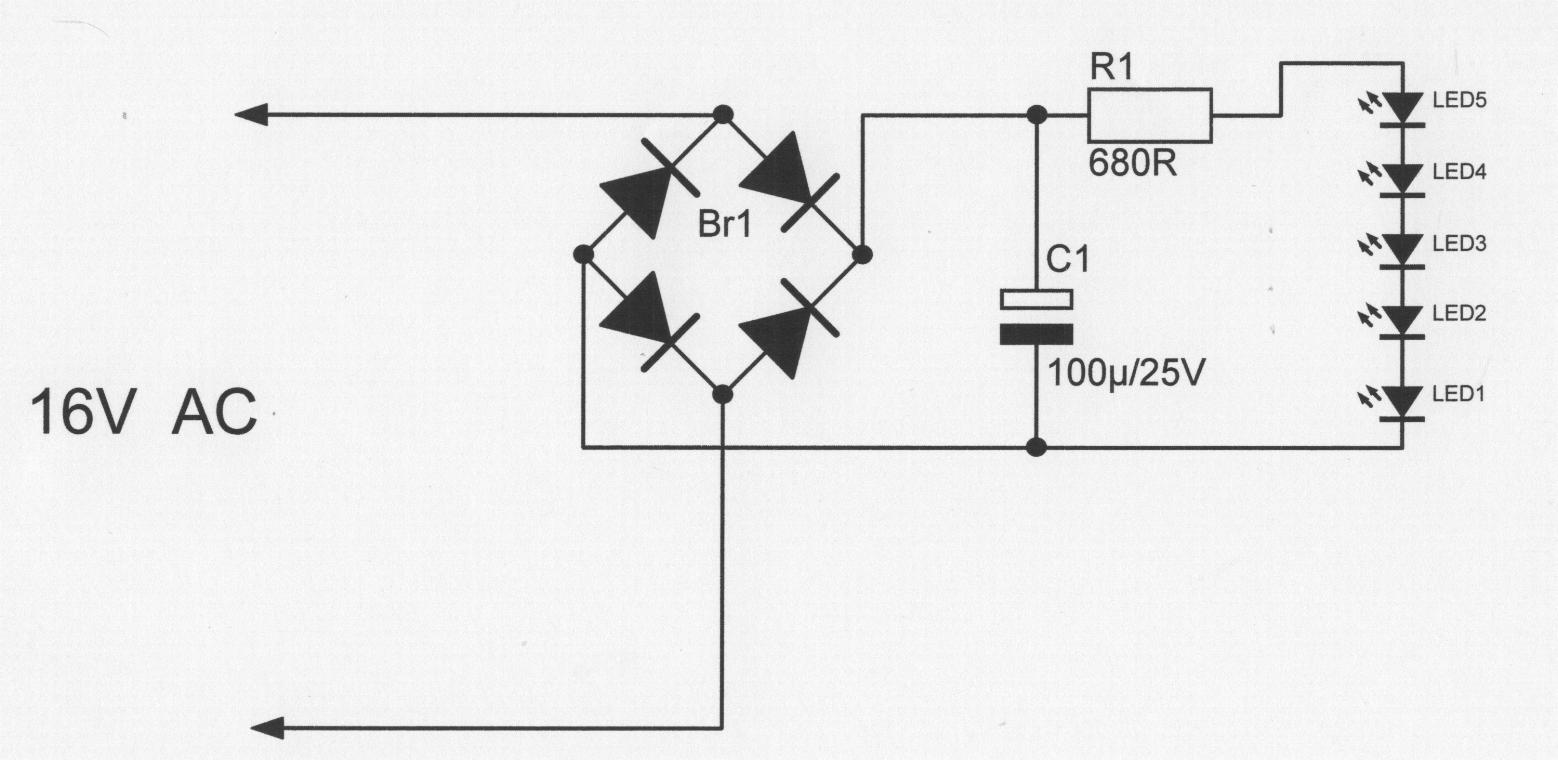

her er et lille diagram - det vil lavere fint flimmerfrit lys.

Der vil gå en strøm på noget omkrung 10 mA i lysdioderne. Så er der god margin til alle sider.

Gert

ensretter til lysdioder

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Busk

Indlæg: 455

PB

Hej Gert

Øhhhh vil du være god og fortælle mig hvad den BR1 er? R1 er en modstand og C1 er ?

Jeg er noget på bar bund med disse tekniske diagrammer Laughing out loud

__________________

Tysk epoke Iv & V - IB -Uhlenbrock Lissy - K-Skinner

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.305

PB

Hejsa!

ja så gerne.

Betegnelserne er blot nogle diagramreferencer. Typebetegnelserne er noget andet.

Br1 er en lille brokoblet ensretter - kan også laves af 4 dioder som 1N4007 (kan hedde alt fra #´"1" til "9" på sidste ciffer - ligegyldigt i dette tilfælde)

C1 er en elektrolytkondensator på en kapacitet på 100 µF (ukritisk) og skal kunne holde til mindst 25V.

Modstanden er en 680 Ohms modstand.

Alt sammen noget du kan finde i det meste elektronikskrot.

Håber at det klarer sagen.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Busk

Indlæg: 455

PB

Takker det sat det på plads Laughing out loud

__________________

Tysk epoke Iv & V - IB -Uhlenbrock Lissy - K-Skinner

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.305

PB

Velbekommen - god arbejdslyst!

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top
