Boosteren er klar til drift.

Jeg har bikset min booster sammen for en del tid siden. Jeg opdagede et par småfejl i kredsløbet, men ikke noget der betyder det store:

1) Jeg har glemt at lave tekst til hver dipswitch der beskriver funktionen - men så må jeg jo huske dem.

2) En diode måtte lige vendes.

3) Min DCC in/out er byttet rundt - så GND og DCC skal lige byttes rundt når jeg laver en mere permanent ledning.

Bort set fra det så alt fornuftigt ud:

• 13.5V giver 12V på skinnerne. Det er forventeligt, med et tab i regulatoren og i motor driveren der har et par dioder.
• Sættes DCC in til 3v3 vendes polariteten på skinnerne som den skal.
• Bruger jeg den dip switch der styrer reverser funktionen vendes polariteten også.

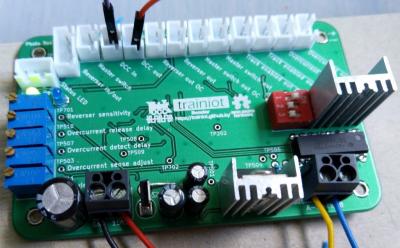

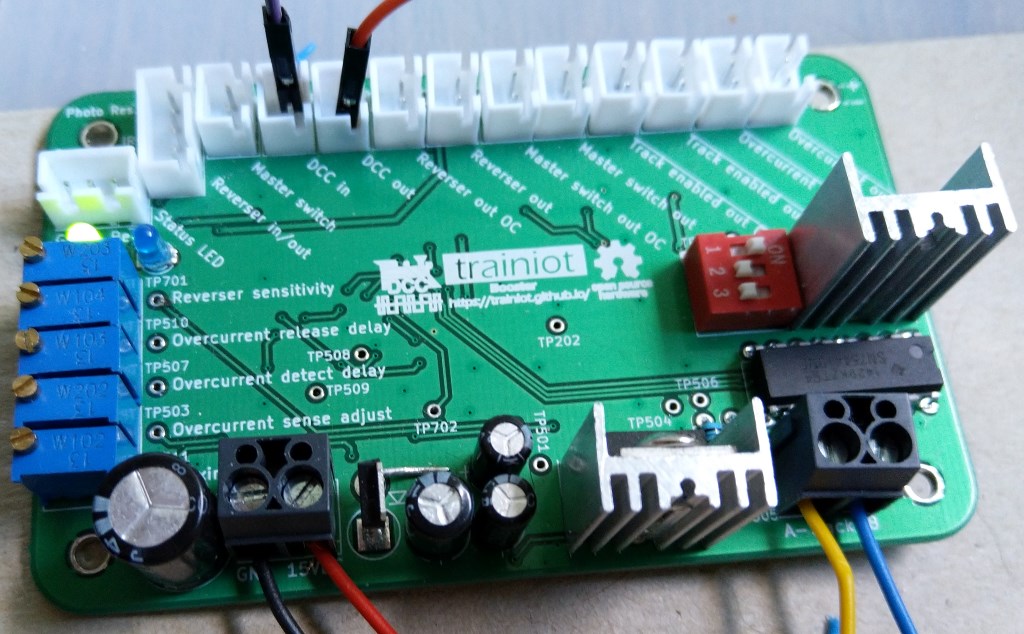

Det var egentlig nok til at jeg betragtede boosteren som "færdig":

På længere sigt skal jeg bruge 3 dekodere da jeg også bruger dem til vendespor. Men det haster ikke at få dem samlet, så jeg har rodet med andre ting her de sidste par måneder.

Men idag fik jeg lige lyst til at se om dyret nu også virker i praxis.

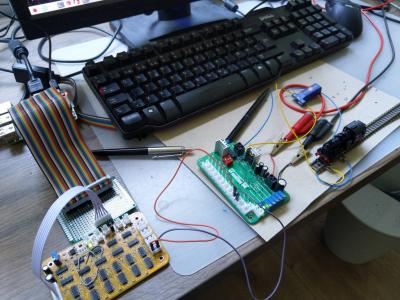

Så jeg har samlet Rasperry Pi -> SPI2DCC -> Booster -> Skinner:

Jeg har ikke fået lavet software til command station endnu - så kommandoen 3 127 125 måtte afsendes fra et python script lavet til lejligheden:

#!/usr/bin/python
import spidev
spi = spidev.SpiDev()
spi.open(0, 0 )
spi.max_speed_hz = 7629
spi.xfer([3,127,125])

Og LED'en på både DCC2SPI enhed og booster skiftede fra gul til grøn... nåh ja: lokomotivet begyndte også at køre!

Så ja, men kan godt bruge standard logic kredsløb til at genere et DCC signal på sporet uden at bruge en MCU. Er det fornuftigt at gøre det: Nej, neturligvis ikke. Der er som nævnt tidligere billigere og lettere måder at gøre det på. Men så har man jo ikke lavet det selv.

Jeg har nu et par ting på beddingen til de "næste par år":

• Jeg skal have programmeret en simpel command station. Der skal også laves et eller andet så den kan sende SPI kommandoerne, selv om den kører på en anden computer (det gør udviklingen lidt lettere).
• Der skal laves noget til input fra sensorer. Jeg roder allerede med noget hardware design - det vender jeg tilbage med senere.
• Jeg kan også pakke min lille bane ud pg se toget køre mere end 20cm. Der er også lidt der skal justeres nu jeg vil have sensor hvor vendesløjfen er.
