Marklin Digital Styring med 6021 Control Unit - Systemet
Marklin 6021 Control Unit systemet er Marklin's gamle Digitale Central som generelt har været anvendt fra ca 1985 og frem til ca 2004-2005,
hvorefter det er afløst af Marklin Systems med Marklin 60212 Centralstation 1 / Marklin 60651/60652 Mobilstation 1.
Marklin 6021 Control Unit Specifikationer :
Understøtter Motorola I / Motorola 2
Max Udgangsstrøm : 47VA (2,5 A)
Max Antal Adresser : 80
Funktions-Taster : 5
1 Kørekontrol
Maksimal Køretrin : 14 - 27
Maksimale Tilslutnings-muligheder :
6035 Control 80/ 6036 Control 80f : Max 16 Stk kan tilsluttes
6040 Keyboard : Max 16 Stk kan tilsluttes
6043 Memory : Max 4 stk kan tilsluttes
6050/51 Interface : Max 1 stk kan tilsluttes

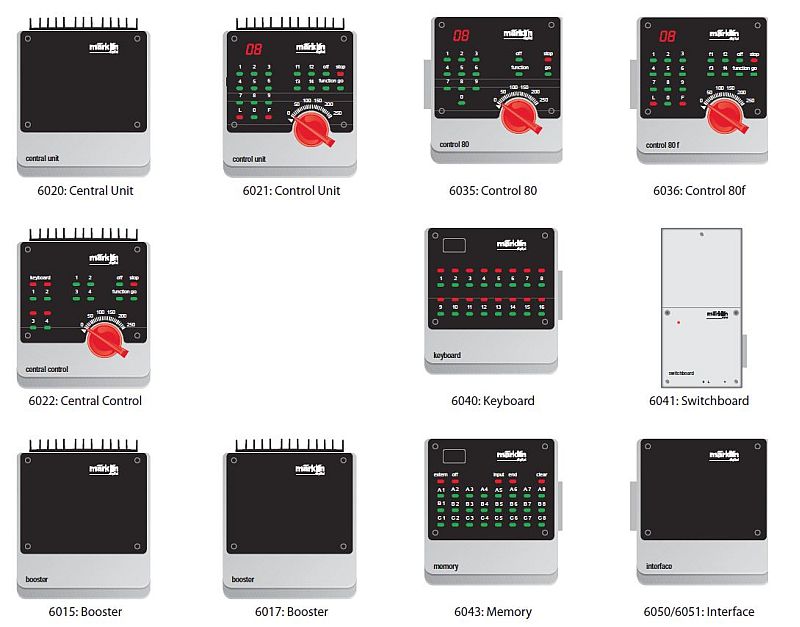

Systemet består af de viste Marklin-enheder herunder :
Enhederne kan sammensættes som vist herunder :
Marklin 6002 - Transformer (52VA - Max 3,25A)
Brugervejledning
Marklin 6005 - Transformer (60VA - Max 3,75A)
Brugervejledning
Marklin 6020 - Central Unit
Brugervejledning
Marklin 6021 - Control Unit
Marklin 6021 Control Unit - Specifikationer : Max Udgangsstrøm : 47VA (2,5 A) Understøtter Motorola I / Motorola 2 Max Antal Adresser : 80 Funktions-Taster : 5 (F5-F8 kan tilgås på understøttede Decodere via REGISTER 75 / CV 75 (2.Motorola-adresse i alt 9 Funktioner tilgængelig) 1 Kørekontrol Maksimal Køretrin : 14 - 27 Maksimale Tilslutnings-muligheder : 6035 Control 80/ 6036 Control 80f : Max 16 Stk kan tilsluttes sammen med 6021 6040 Keyboard : Max 16 Stk kan tilsluttes sammen med 6021 6043 Memory : Max 4 stk kan tilsluttes sammen med 6021 6050/51 Interface : Max 1 stk kan tilsluttes sammen med 6021 |
Brugervejledning
Udokumenterede Taste-Funktioner i 6021 CU
Programmering af MFX-Lokomotiver med 6021 CU
Marklin 6022 - Central Unit
Brugervejledning
Marklin 6015 - Booster
Brugervejledning
Marklin 6017 - Booster
Brugervejledning
Marklin 6035 - Control 80
Brugervejledning
Marklin 6036 - Control 80f
Brugervejledning
Marklin 6040 - Keyboard
Brugervejledning
Marklin 6041 - Switchboard
Brugervejledning
Marklin 6043 - Memory
Brugervejledning
Marklin 6050/51 - Interface
Brugervejledning
Yderligere enheder der kan anvendes sammen med 6021 Control Unit -Systemet er :
Marklin 6070 - Infra Control 80f
Brugervejledning
Marklin 6071 - IR Control
Brugervejledning
Marklin 6604 - Delta Control (V1/V2) - (Kan anvendes som Booster / Sporskifte-Booster via k83 Decoder)
Brugervejledning
Marklin 66045 - Delta Control 4f - (Kan anvendes som Booster i 6021-Systemet / Sporskifte-Booster via k83 Decodere til CS2)
Brugervejledning
