Marklin 6015 / 6017 Boosterne kan anvendes sammen med Centralstation 2 (Alle Udgaver).
Den første 6015 / 6017 Booster tilsluttes til Stikket på Undersiden af Centralstation 2.
Efterfølgende 6015 / 6017 Boostere monteres som anvist i Brugervejledningen til den anvendte Booster
BEMÆRK :
At der ved tilslutning af 6015/6017 Boostere er lidt forskel i hvorledes at 6015/6017 Boosterne skal tilsluttes og forbindes til CS2 og med hinanden
På 6015 Booster skal Tilslutnings-stikket vende NEDAD. (Se Illustrationen)
på 6017 Booster skal Tilslutnings-stikket vende OPAD. (Se Illustrationen)
Ved tilslutning og anvendelse af 6015/6017 Boostere sammen med Centralstation 2 (Alle Udgaver) skal der anvendes "Slæbesko-Vippere" :

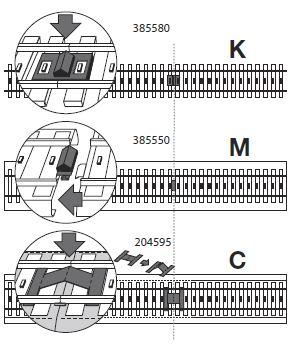

Anvendelsen af Slæbesko-vippere betyder "Adskillelse af Midter-Leder forbindelsen" på de forskellige Skinne-typer (C / K / M-Skinner) for at undgå Kortslutninger.
Til C-skinner anvendes ET-Nr : 204595
Til K-Skinner anvendes ET-Nr : 385580
Til M-Skinner anvendes ET-Nr : 385550
Bemærk at det er kun nødvendigt at Montere og Anvende Slæbesko-vippere i mellem de Bane-afsnit som forsynes henholdsvis af CS2 og af en
6017 Booster og ikke i mellem Bane-afsnittene som er koblet op mod hinanden med flere indsatte 6015/6017 Boostere.
6017 Booster-Tilslutning :
6015 Booster-Tilslutning :
6015/6017 Boostere og MFX-Tilmeldning af MFX-Lokomotiver :
MFX-Lokomotiv som er placeret på et Modeljernbane-anlæg og som befinder sig i et Baneafsnits-område forsynet af en 6015/6017 Booster
kan ikke tilmelde sig selv til Digitale Centraler, så som CS2 / MS2 / CS 1 og MS1 da Boosterne ikke Understøtter MFX-formatet.
Der findes dog en løsning på dette Problem, lavet af Firmaet TAMS Elektronik, som Producerer et Modul kaldes "BOOSTER-LINK".
Produkt-Side : http://www.tams-online.de/htmls/produkte/BoosterLink/produkte_BL.html
Produkt-Vejledning : http://www.tams-online.de/htmls/produkte/BoosterLink/BoosterLink_DE.pdf (4 Sproget Udgave)
BEMÆRK :
1) Ved anvendelse af Booster-Link Modulet skal tilslutning af 6015/6017Boostere gøres som anvist i Booster-Link Vejledningen for korrekt anvendelse af dette Produkt.
2) Der skal anvendes et stk Booster-Link modul for hver Booster som er tilsluttet Anlægget og forsyner et Bane-afsnit.
3 Det vil sige anvendes 2 eller 3 Stk Booster på anlægget skal der anvendes det "tilsvarende" antal Booster-Link Moduler således at der fra hvert Bane-afsnit kan opnås
MFX-tilmeldning til den Digitale Central via Booster-Link Modulet.
(Fortsættes senere ............ )
