Marklin 60125 Terminal
Marklin 60125 Terminalen kan tilsluttes til OUT Udgangs-Stikket på bagsiden af Centralstation 2.
Marklin 60125 Terminalen kan tilsluttes til OUT Udgangs-Stikket på bagsiden af Centralstation 1.
Marklin 60125 Terminalen kan også anvendes sammen med ESU - ECoS 1 og ECoS 2 Digital Centralerne.
Anvendes til opbygning af et Marklin CAN Bus-system hvor til følgende Marklin-enheder kan tilsluttes :
| Marklin 60213/60214/60215 - Centralstation 2 | Centralstation 2 kan tilsluttes som CS2-SLAVE via 60125 Terminal enheden Der skal anvendes 1 Stk Marklin 60123 - CS2-CS2 Forbindelseskabel for at kunne tilslutte til Centralstation 2 til Marklin 60125 Terminalen. |
| Marklin 60653 - Mobilstation 2 | Der skal anvendes 1 Stk Marklin 60124 Adapterkabel for hver Mobilstation 2 som ønskes tilsluttet til Marklin 60125 Terminal'en.
|
| Marklin 60212 - Centralstation 1 | Marklin 60125 Terminalen tilsluttes til Stikket ved siden af Netværks-stikket på Bagsiden af Centralstation 1. Der skal anvendes 1 Stk Marklin 60124 Adapterkabel for hver Mobilstation 1 som ønskes tilsluttet til Marklin 60125 Terminal'en. |
| Marklin 60651/52 - Mobilstation 1 | Der skal anvendes 1 Stk Marklin 60124 Adapterkabel for hver Mobilstation 1 som ønskes tilsluttet til Marklin 60125 Terminal'en.
|
| Marklin 60128 - Connect6021 | Marklin 60128 - Connect6021 enheden tilsluttes direkte til Marklin 60125 Terminalen.
|
| Marklin 60173/60174 - Boostere | Marklin 60173/60174 enhederne tilsluttes direkte til Marklin 60125 Terminalen.
|
| Trix 66950 - Mobilstation 2 (DCC) | Der skal anvendes 1 Stk Marklin 60124 Adapterkabel for hver TRIX 66950 Mobilstation som ønskes tilsluttet til Marklin 60125 Terminal'en. |
| Marklin 60126 Terminal-Forlængerkabel | Anvendes til opbygning af større afstande mellem CS2 / CS1 og den tilsluttede Marklin 60125 Terminal. BEMÆRK : Flere Marklin 60126 Kabler kan sættes sammen i forbindelse for at opnå større afstande. Længden af Marklin CAN-Bussen må ikke overstige 100 Mtr længde. |

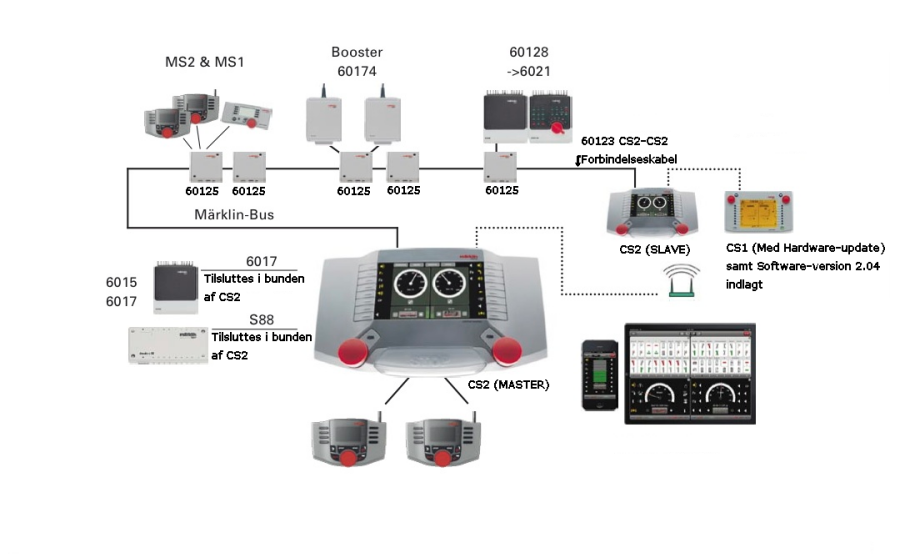

Eksempel på Opbygning af et Marklin CAN Bus-system kan ses på billedet herunder :
I Dette eksempel er der anvendt 5 stk 60125 Terminal, hvor til der er tilsluttet Mobilstation 1 og 2, samt 60174 Boostere og 60128 Connect6021 enheder.
Centralstationen 2 (SLAVE) er tilsluttet den sidste 60125 Terminal via et Marklin 60123 CS2-CS2 Forbindelseskabel.
Centralstation 1 er forbundet med med Centralstation 2 (SLAVE) via et "krydset" Netværks-kabel og kan kommunikere med CAN-Bussen via CS2.
