Tirsdag d. 28/10/2014 - 19:55

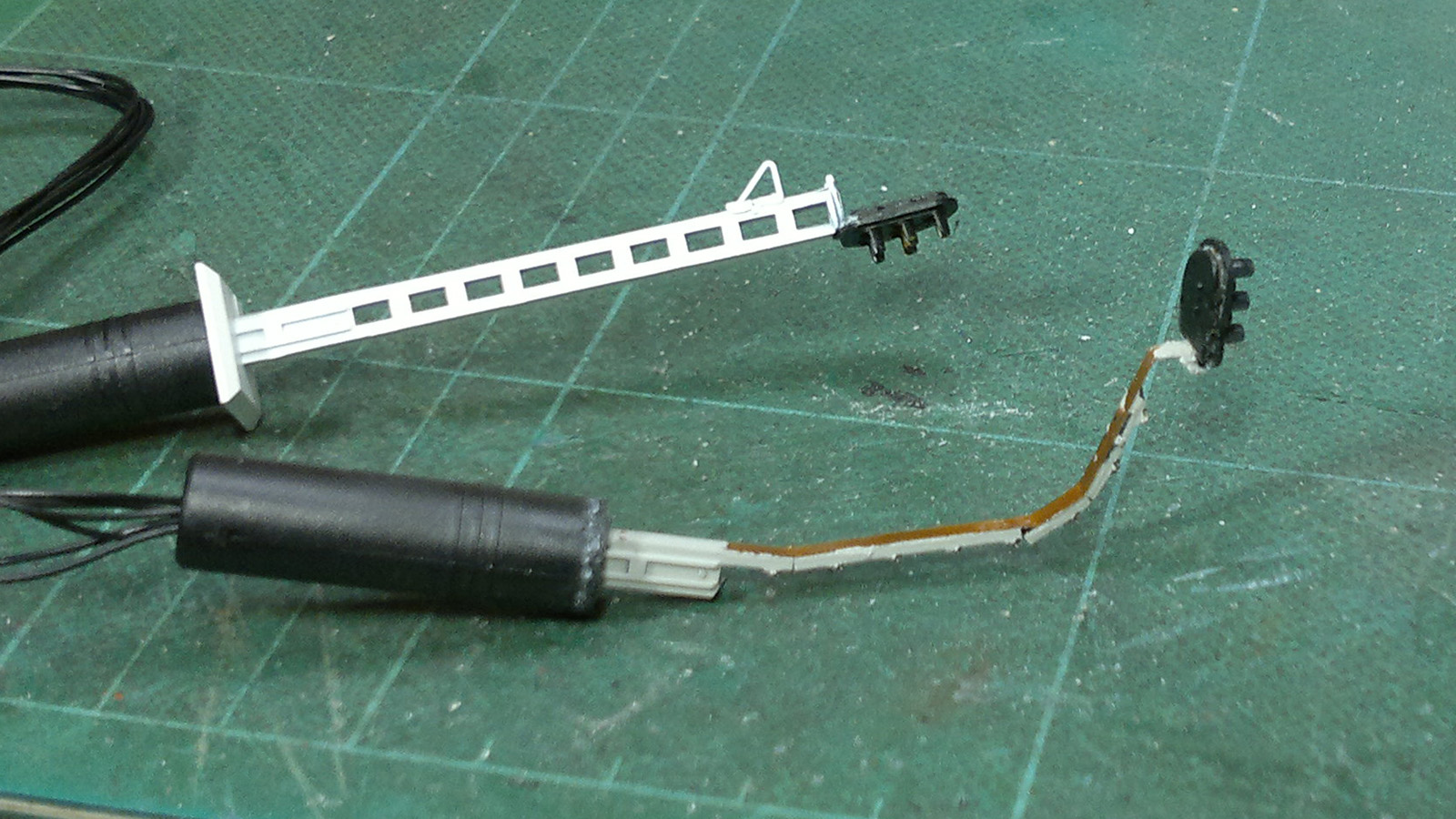

Pu og venstrespors signaler er fra Togcenter Gentofte. Resten er Hoveder fra Banetjenesten og hjemmebygget master.

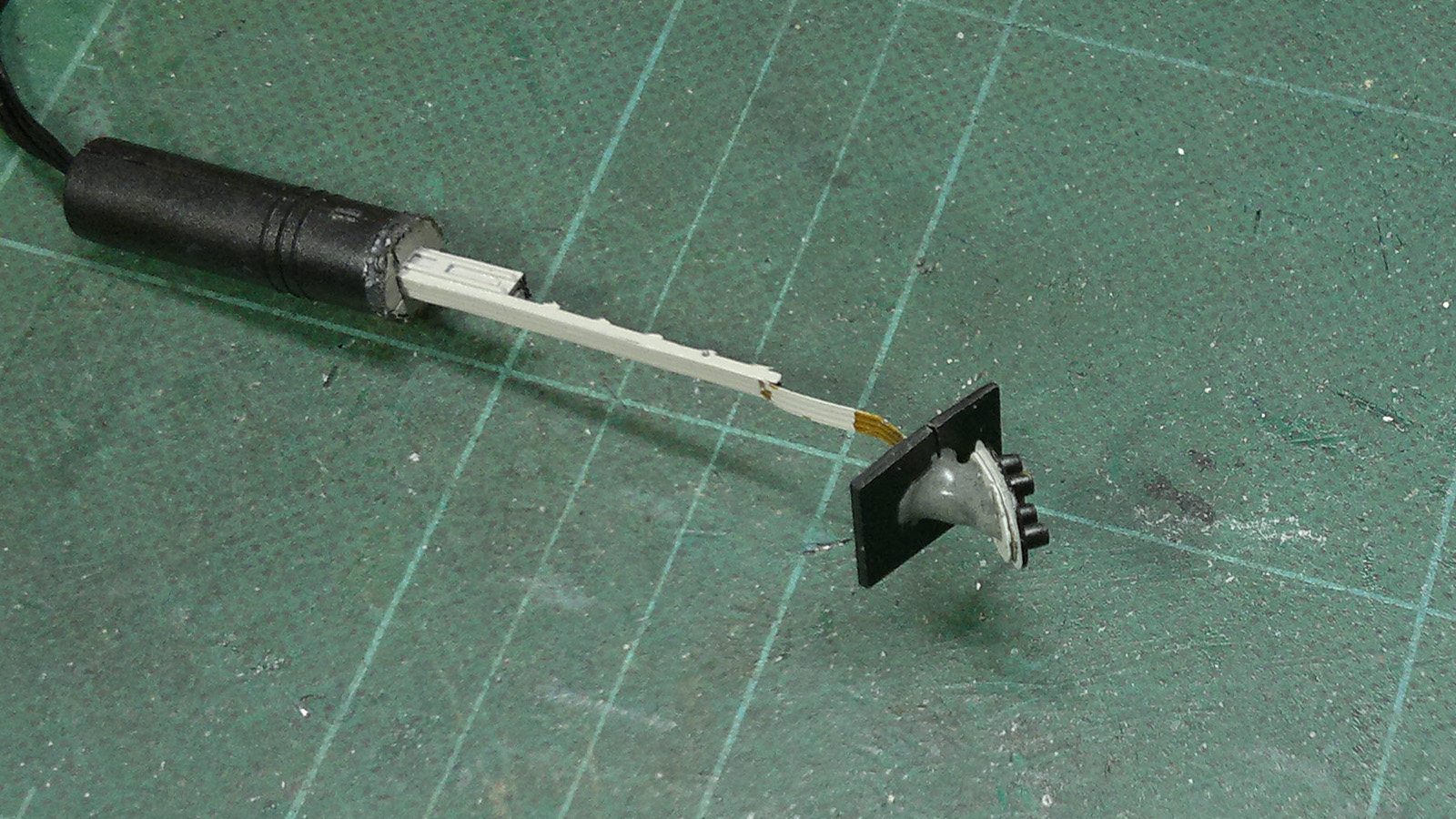

Selve masten er fjernet så flexprintet kan bukkes op under pladen.
Signalhovedet er limet på en plast plade, for at kunne modstå evt. påkørsel

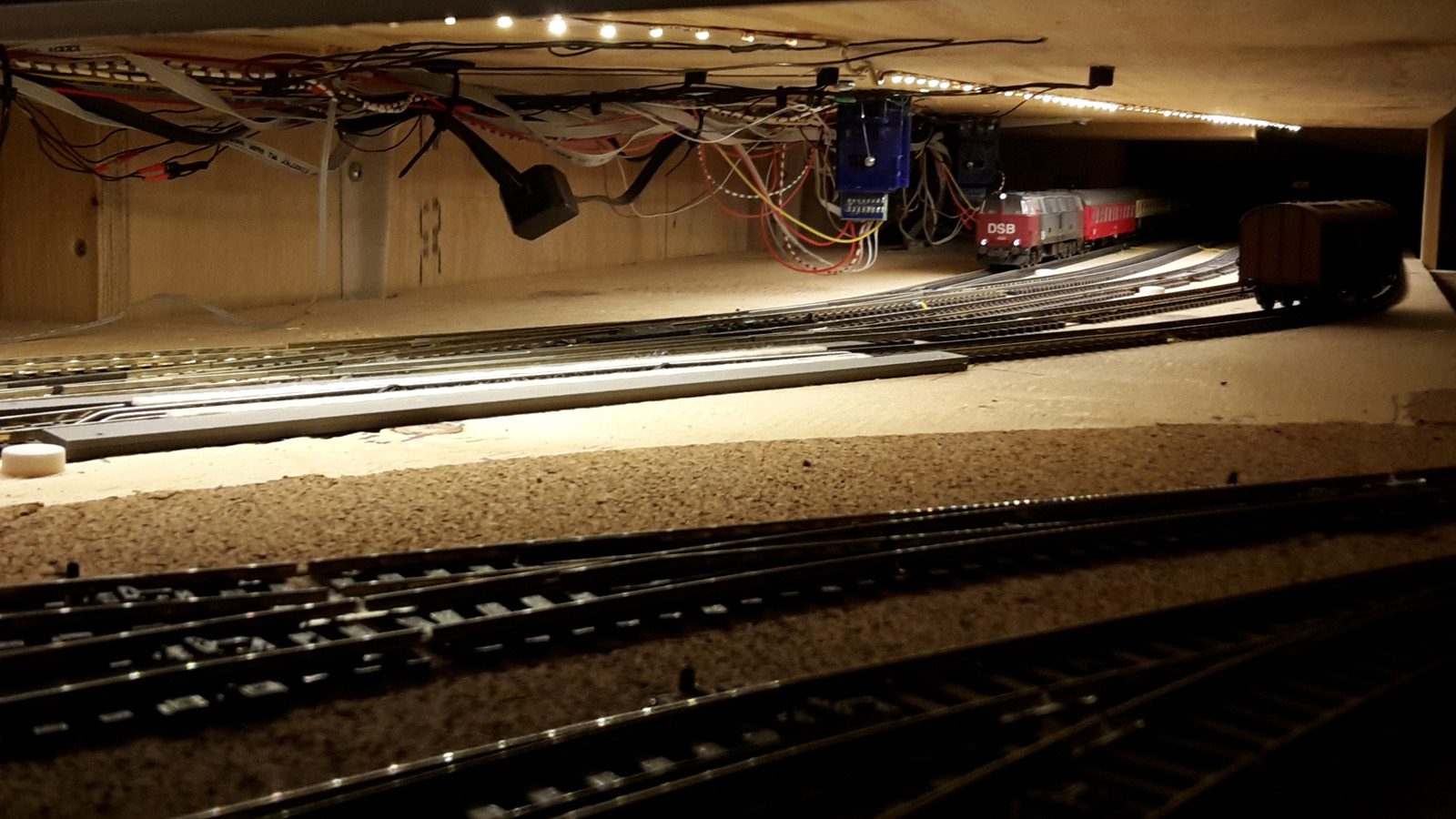

Gemstrup ligger under Sindal
Led i den lille plade i sporet blinker når der er en aktiv togvej, og bruges som sigtekorn på video, når toget dækker led, er det for langt fremme.

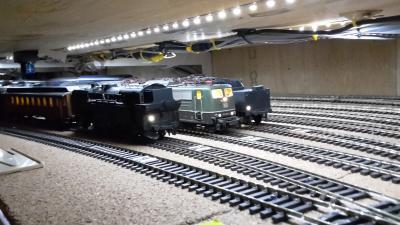

Gemstrup Vest. I Forgrunden LUX hjulrenser

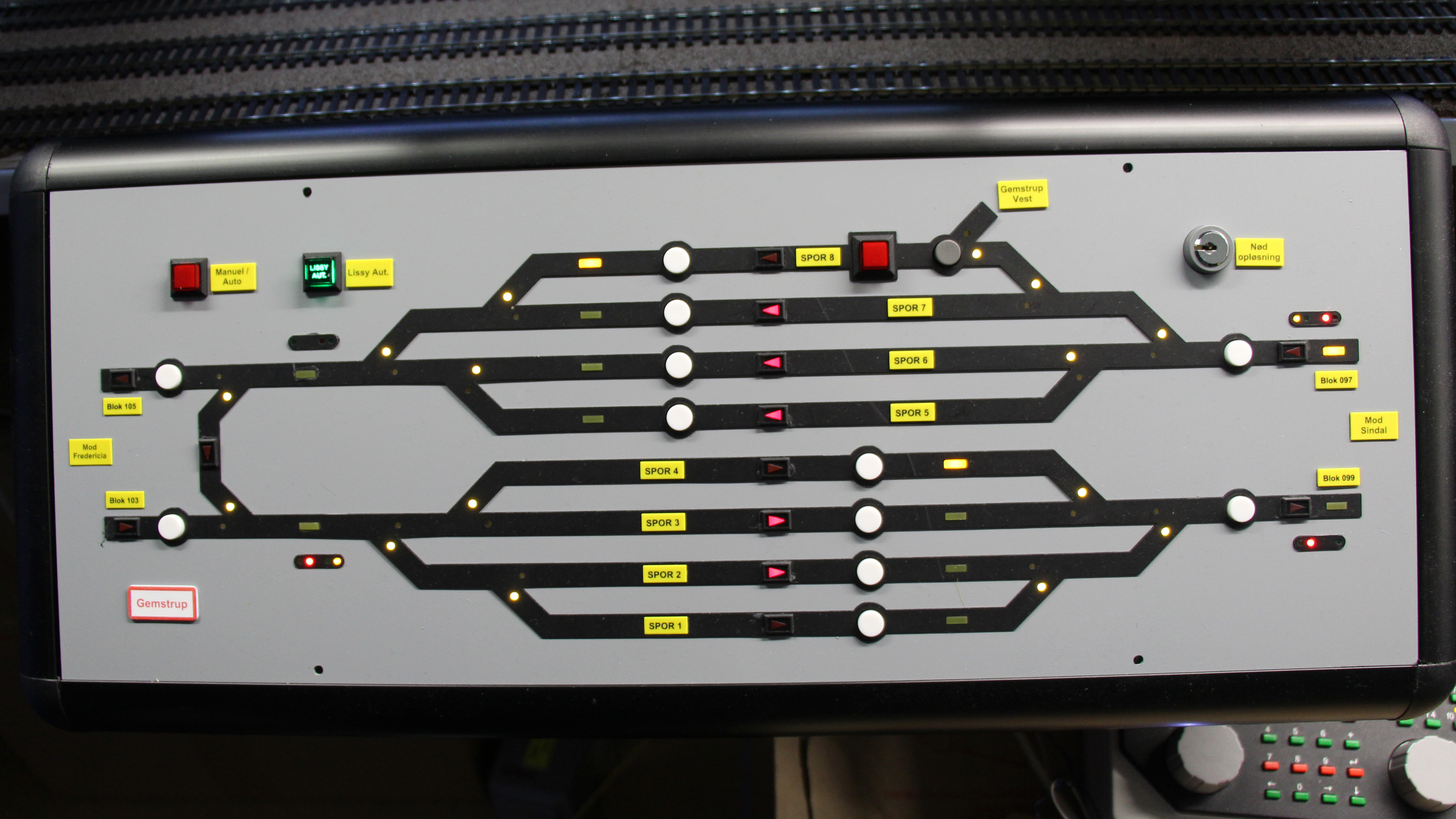

Gemstups pult

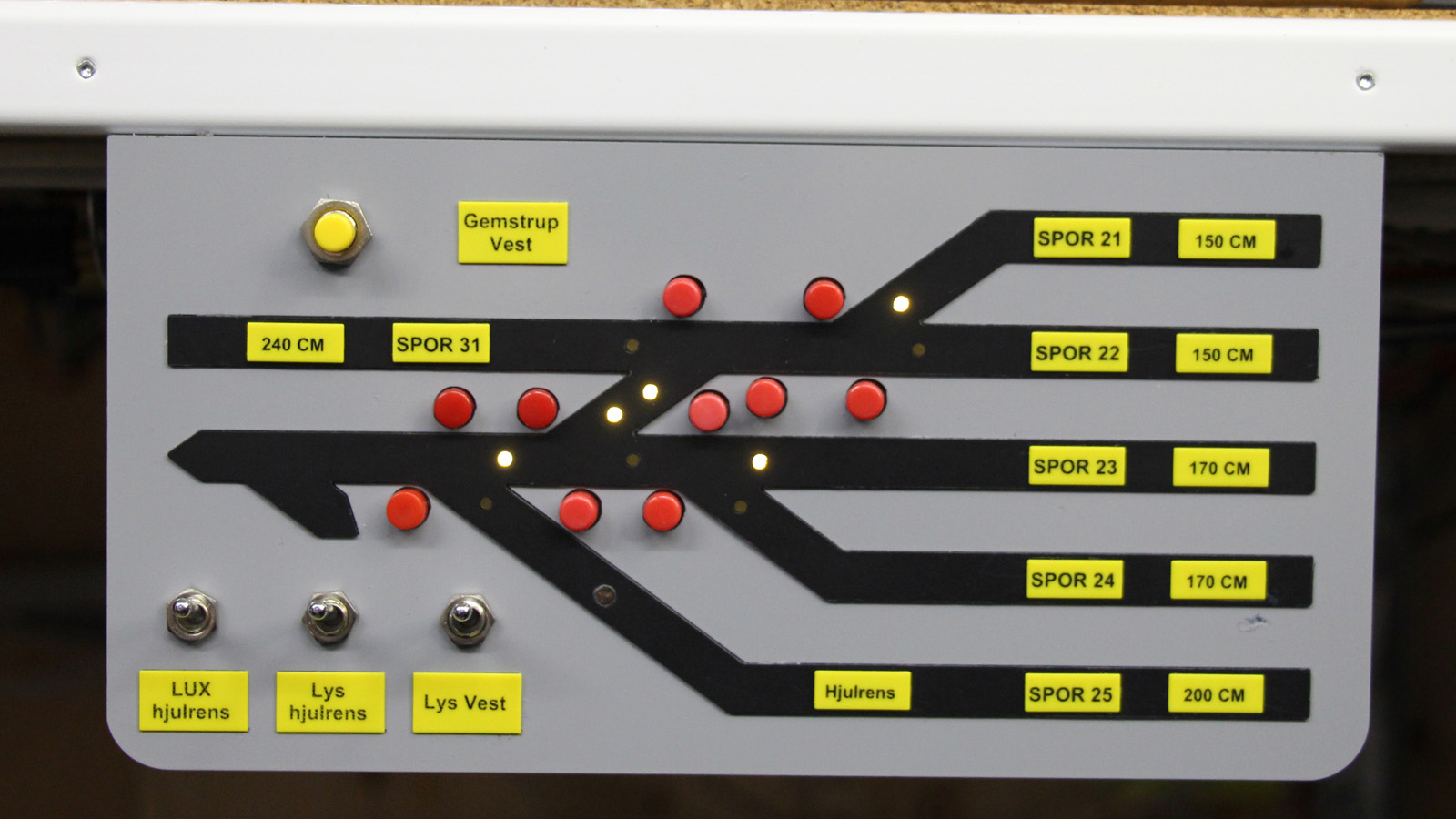

Ranger pult for Gemstrup Vest.

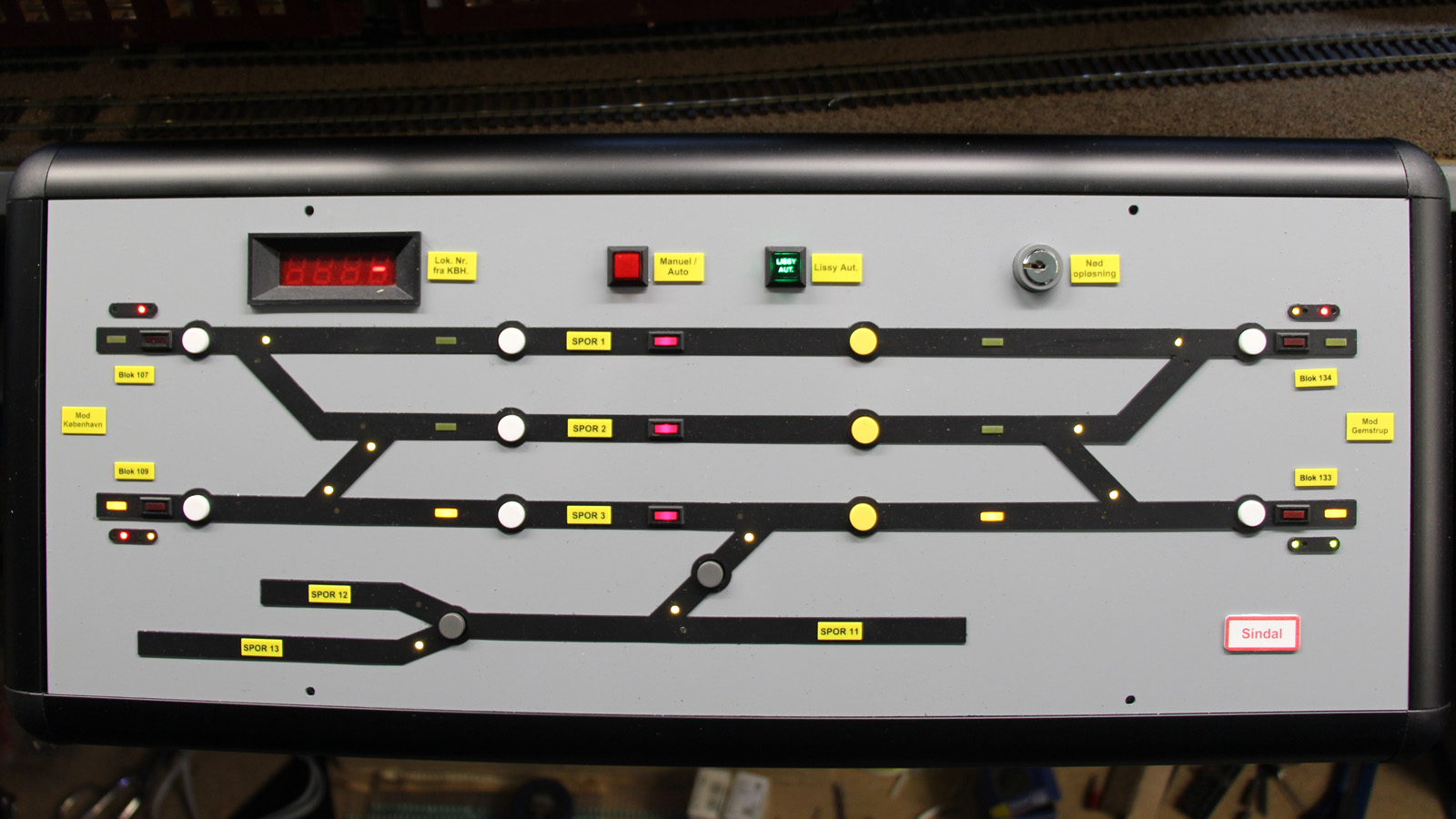

Sindals pult

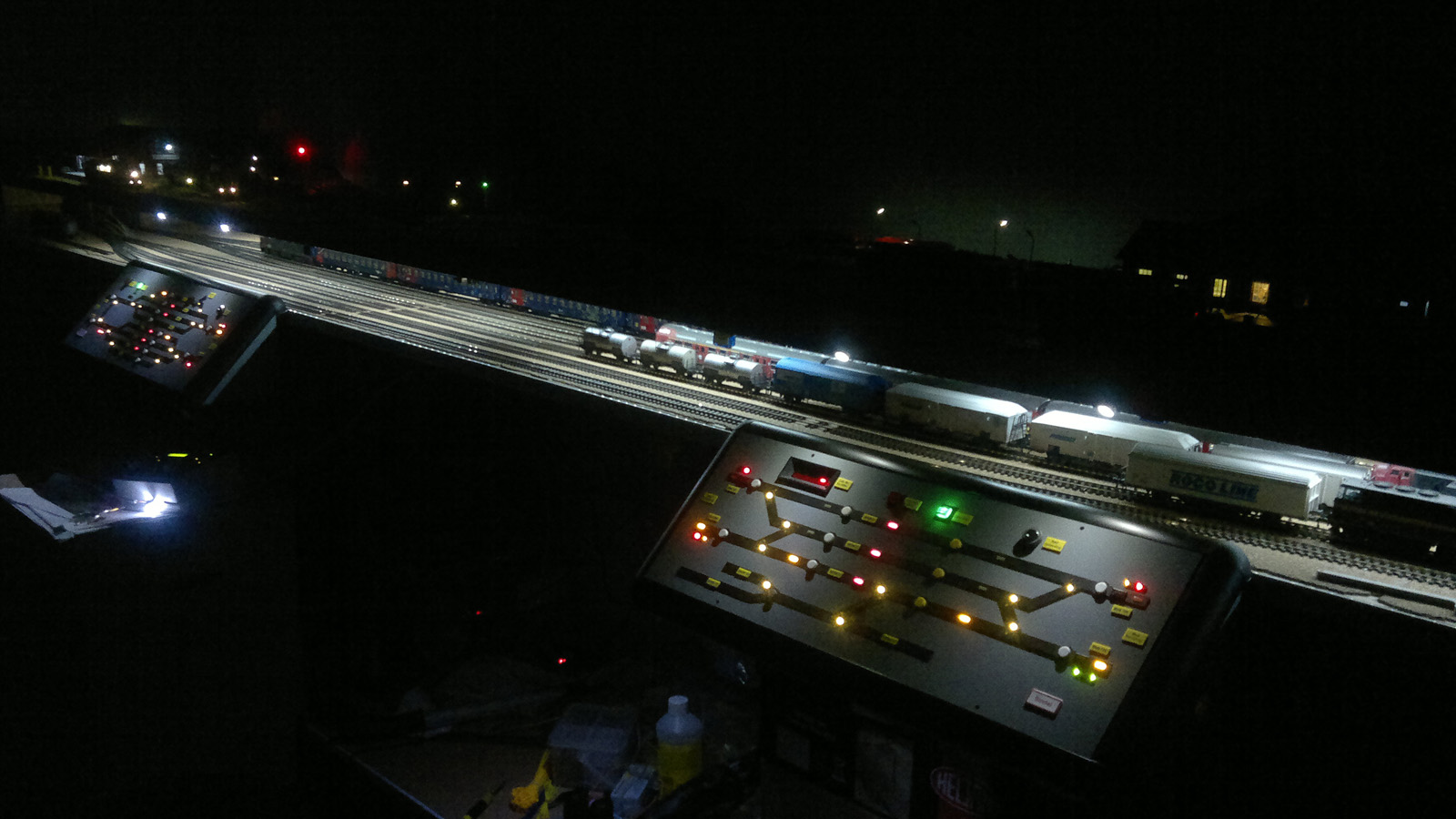

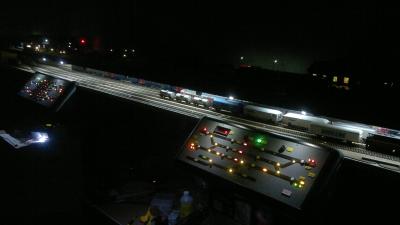

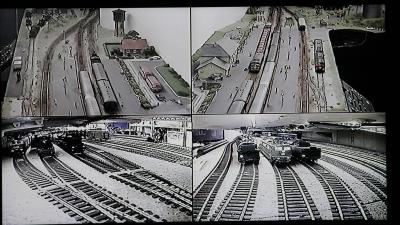

De 2 stationer overvåges af 4 kamera, som kan ses på en monitor i rum2.Der kommer også en pult så alle togveje kan fjernstyres derfra.
Mvh. Ole Vedel
2 kan lide
nipe
Vanløse
Indlæg: 474
Misundelse er en grim ting, men den river alligevel lidt i kroppen.
Tillykke med dit resultat og god fortsat arbejdslyst. Bliv endelig ved med at dele trods min pine.
mvh niels peter
DK-2720
cfrost
Indlæg: 272
Igen stor inspiration, tak for kikket Ole
Med venlig hilsen
Claus Frost
Skovbo Jernbane-arkiv
bygger01
Så er der blevet mere tid til at "lege" med tog
Herning
Indlæg: 2.708
Der kommer tit noget godt ud af en forsikringsskade ( hvis man ikke er underforsikret ) ....
Og Du har fået mange fine ting ud af det ......
Jørgen Steff. fra Herning
H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra visse danske producenter ).
Skott
Ingeniør
Indlæg: 1.935
Ser kanon godt ud, Ole
vil du fortælle lidt om overvågningen? Hvilke kameraer anvender du og hvilken SW anvendes til monitor? Formoder, der er en PC imellem?
Med venlig hilsen
Skott
Ole Vedel
Indlæg: 1.173
Ser kanon godt ud, Ole
vil du fortælle lidt om overvågningen? Hvilke kameraer anvender du og hvilken SW anvendes til monitor? Formoder, der er en PC imellem?
Kameraerne er fra Conrad.de
http://www.conrad.de/ce/de/product/1013270/Conrad-Platinenkamera-36-mm-1...
På de 2 kameraer over Sindal er der påsat en telelinse også fra Conrad.
Quadro boksen er analog med 4 composite indgange.
Den har 6 taster 1,2,3,4,quadro Og skift mellem alle 4.
Her var det vigtigt med taster, da jeg vil kunne køre de 2 stationer via monitoren, så man kan vælge fuld skærm for et billed.
Jeg kan ikke lige huske fabrikatet, men der er ingen Pc her.
Monitoren er en 22" Prosonic fra Bilka
mvh. Ole Vedel
Skott
Ingeniør
Indlæg: 1.935
Spændende løsning. Jeg har nenlig selv gang i overvejelser omkring monitorering, da jeg får en helix, der står i nabolokalet, så her ville det også være hensigtsmæssigt - og så kunne skyggebanegården jo lige så godt komme med samtidig
Med venlig hilsen
Skott
bygger01
Så er der blevet mere tid til at "lege" med tog
Herning
Indlæg: 2.708
Det Du kalder Quadro boksen, er det en simpel boks med en knap for hvert kamera, så Du kan veksle med, hvad der skal vises på skærmen ?
Jørgen Steff. fra Herning
H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra visse danske producenter ).
Skott
Ingeniør
Indlæg: 1.935
Mon det er noget lig denne:
Box
Kan godt more mig over Googles oversættelse - Som tilbehør fås følgende:
sygonix forlængerkabel video kombineret kabel, 20 m 43522X henrettelse 1x BNC, 1 x DC IN <=> 1x BNC, 1 x DC OUTMed venlig hilsen
Skott
Ole Vedel
Indlæg: 1.173
Mon det er noget lig denne:
Box
Dette er kun en omskifter mellem 4, den har ikke split skærm/quadro
mvh. Ole Vedel
Ole Vedel
Indlæg: 1.173
Det Du kalder Quadro boksen, er det en simpel boks med en knap for hvert kamera, så Du kan veksle med, hvad der skal vises på skærmen ?
Ja, som de her.
http://elektronik-lavpris.dk/c1676/Alarmovervågning/Quad_processorer/
Mvh. Ole Vedel
Skott
Ingeniør
Indlæg: 1.935
Okay! Det giver god mening.
Har man tålmodighed, fås en lignende også på ebay: Quad processor
Med venlig hilsen
Skott
AndreasM
LKF
Indlæg: 79
Okay! Det giver god mening.
Har man tålmodighed, fås en lignende også på ebay: Quad processor
Husk told og moms i prisudregningen
The Bernina Project - Smalle spor, store visioner - Schweizisk alpeanlæg under opbygning
je
Egå
Indlæg: 135
Prøv evt. at kigge her:
http://www.cinema-shop.dk/videoovervaagning-optager-afspiller-c-393_396....
/Jan
nipe
Vanløse
Indlæg: 474
Er det ikke en del af standard-funktionaliteten i mit Synology NAS (netværks-harddisk)?
https://www.synology.com/da-dk/surveillance/6.3
Skal tilføjes, at jeg ikke selv har undersøget eller anvendt denne del, så måske er jeg forkert på den.
mvh niels peter
