DSB Kulbænk

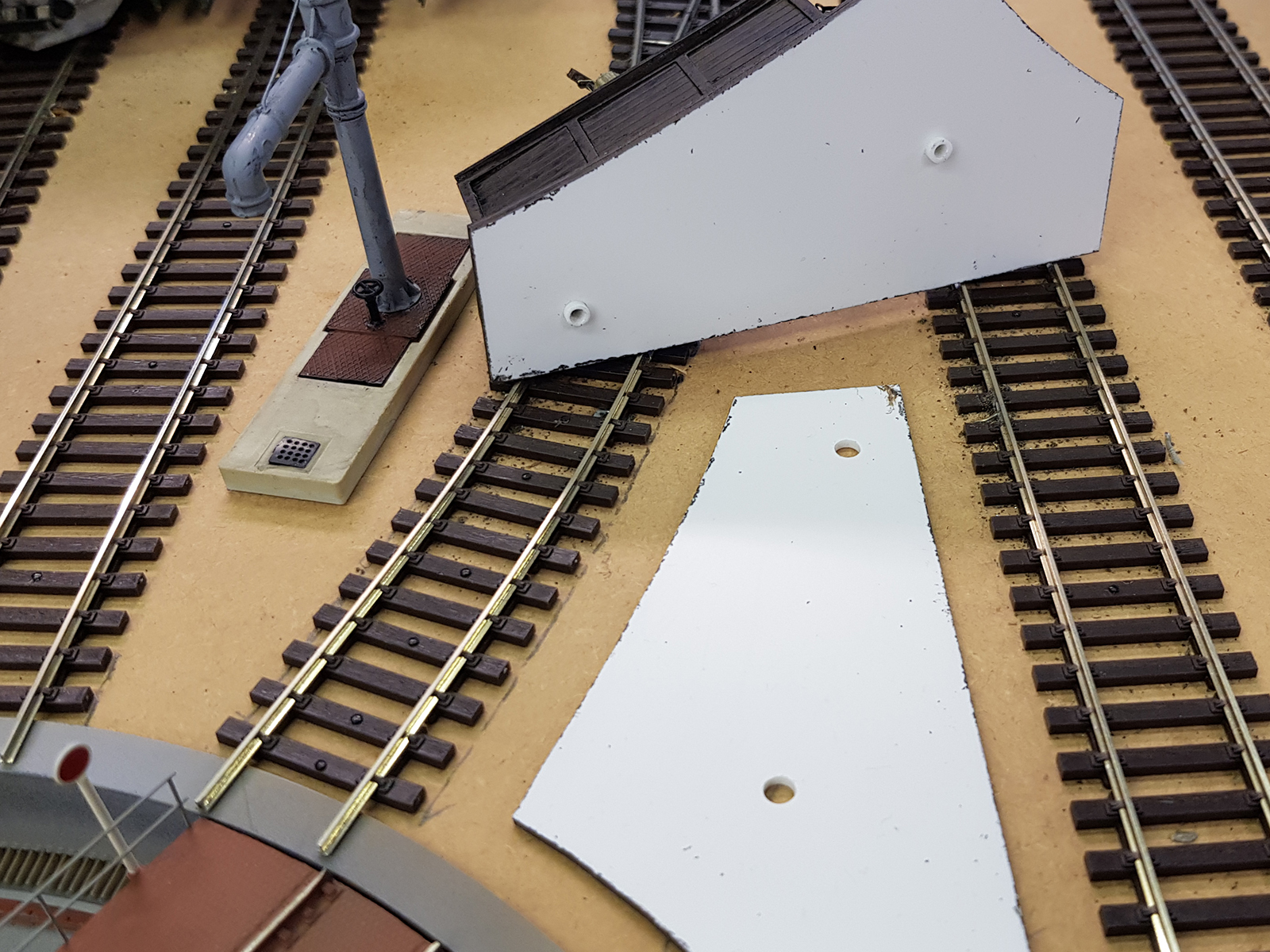

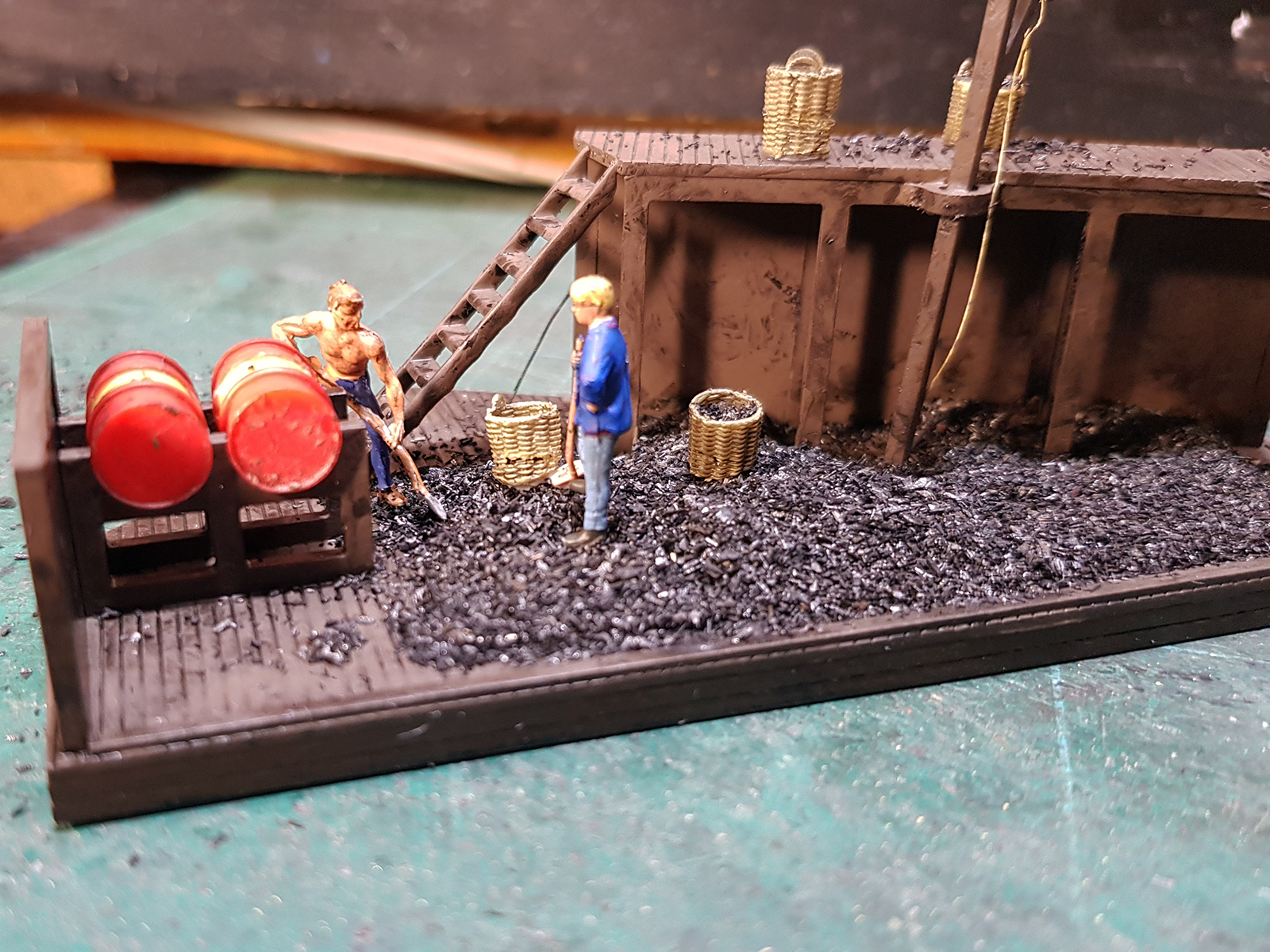

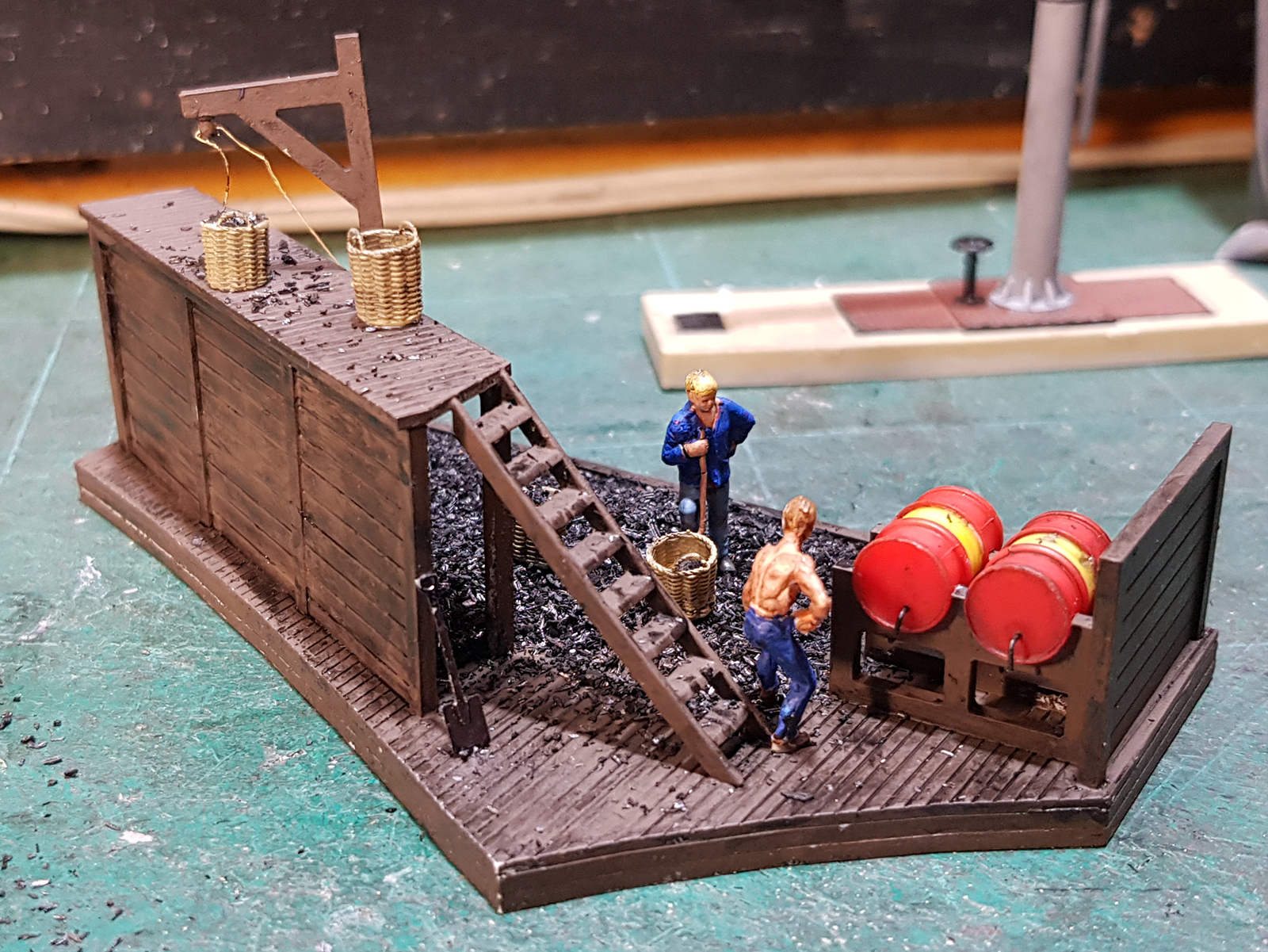

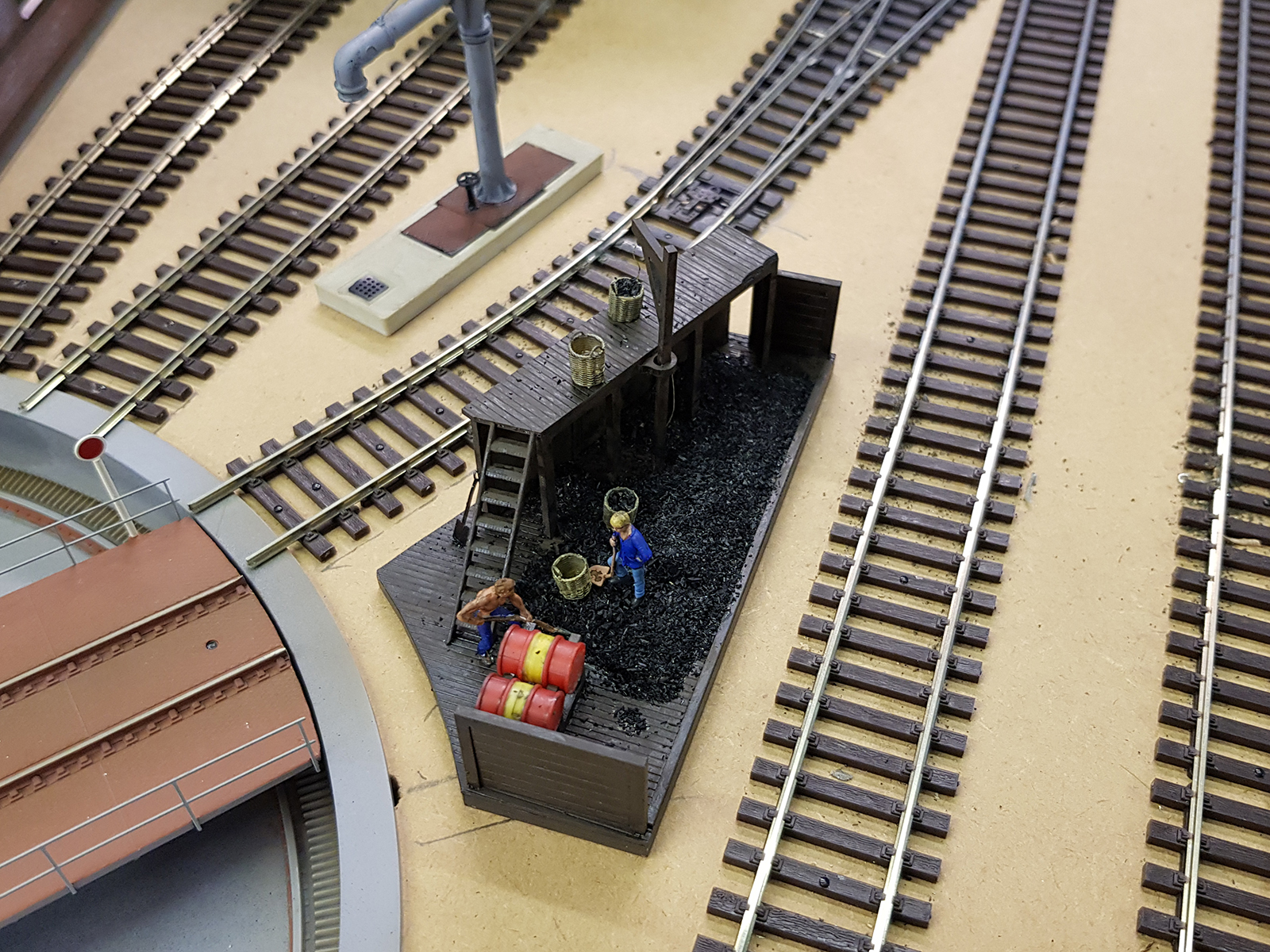

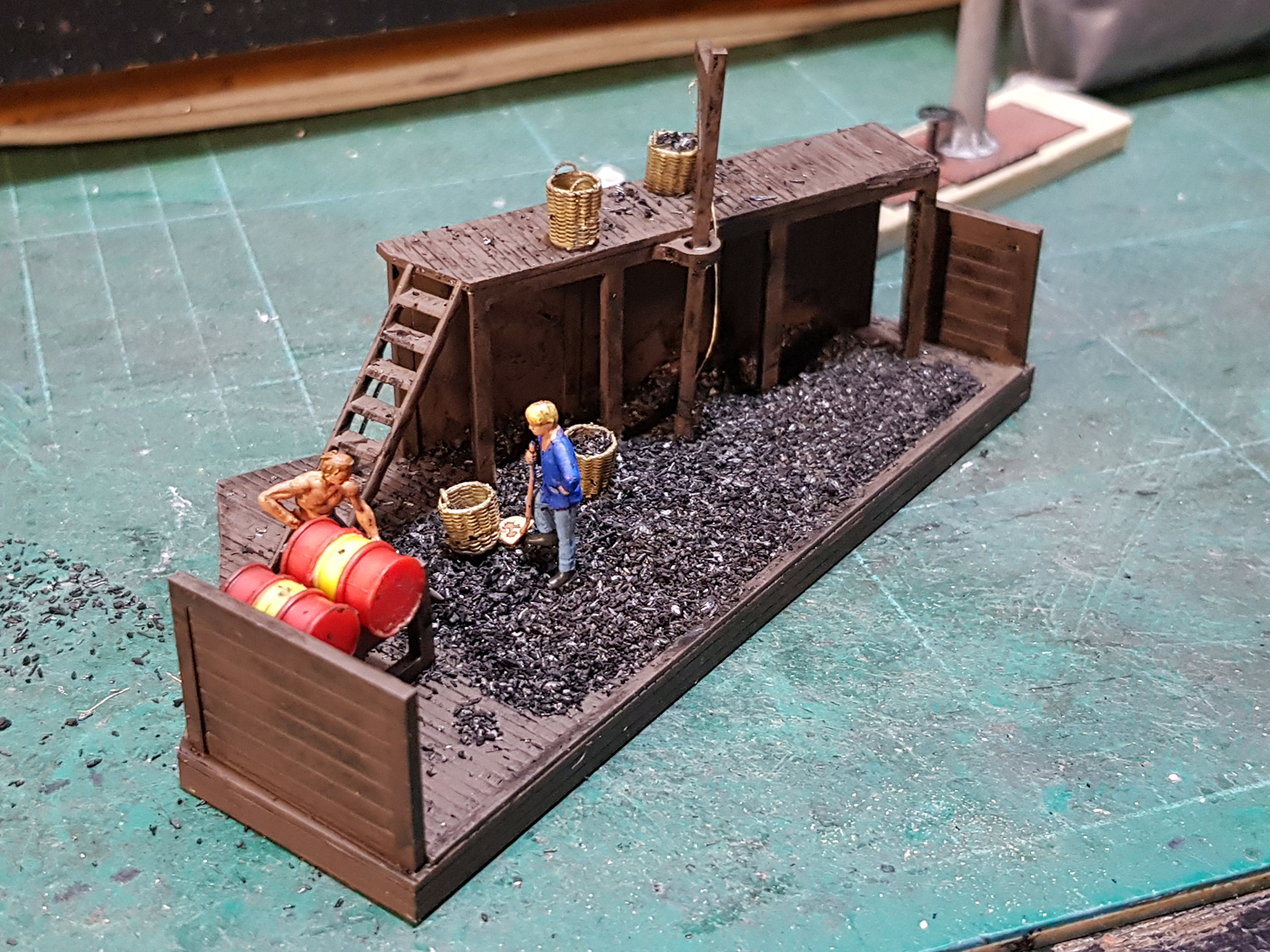

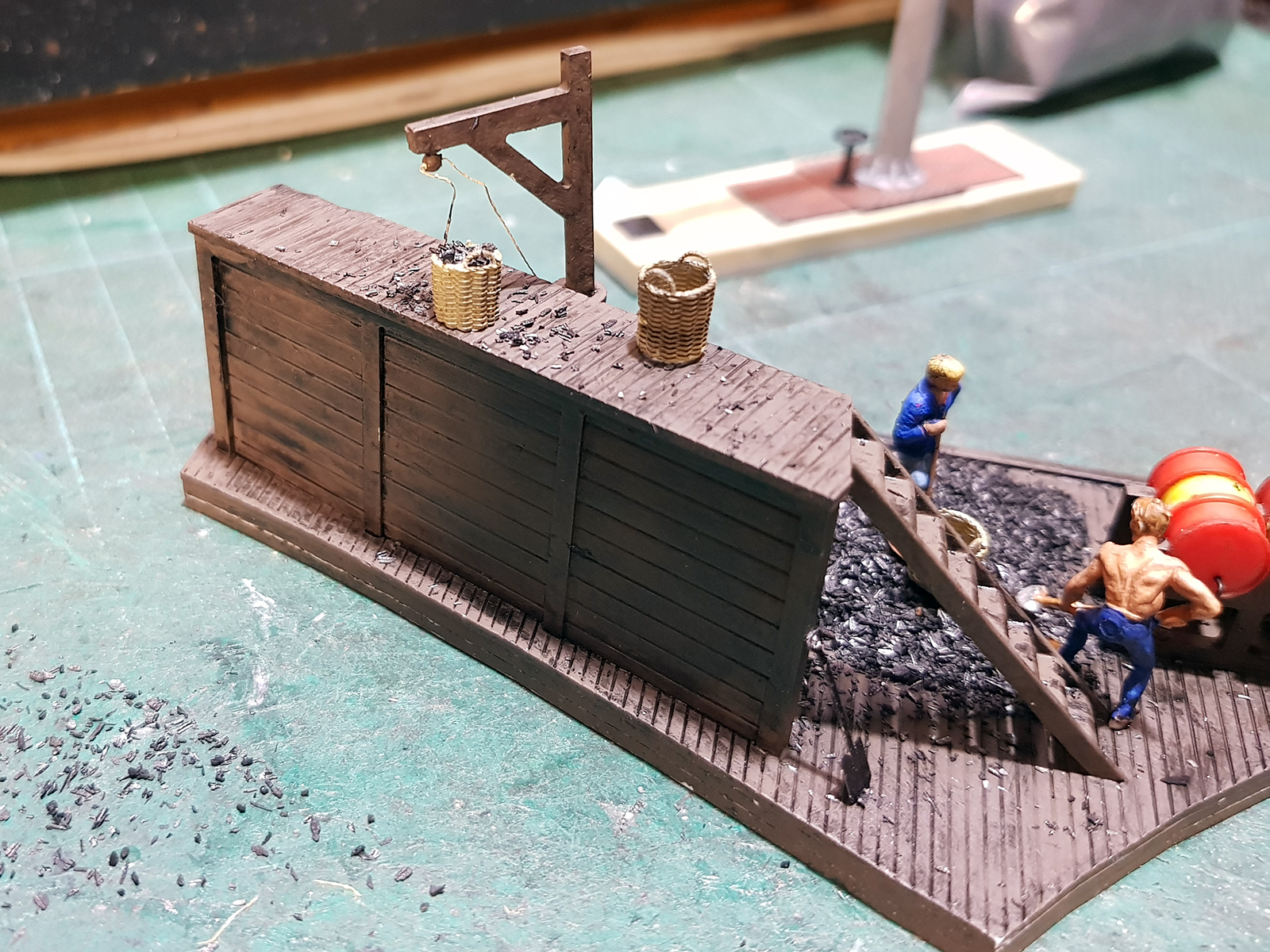

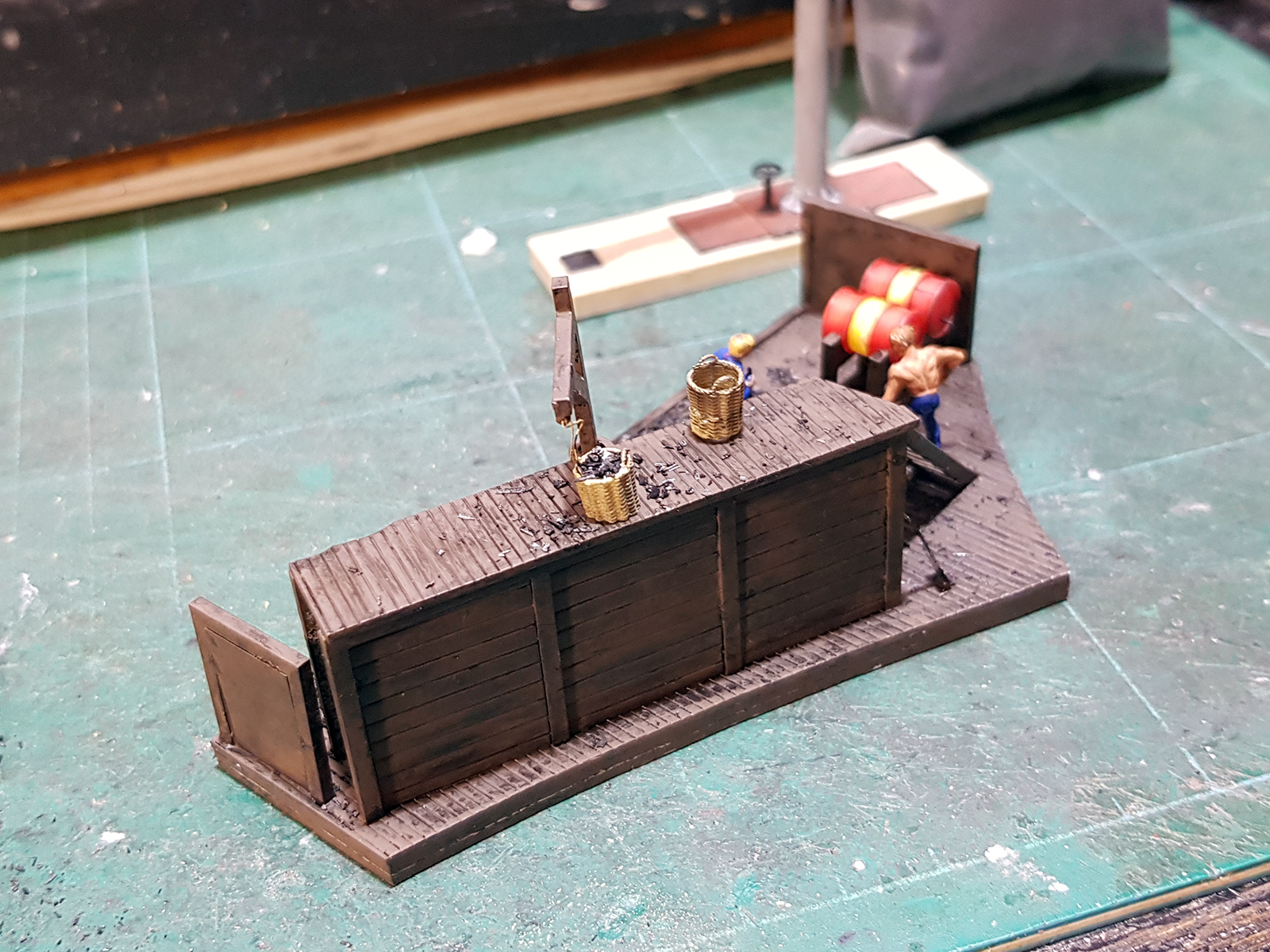

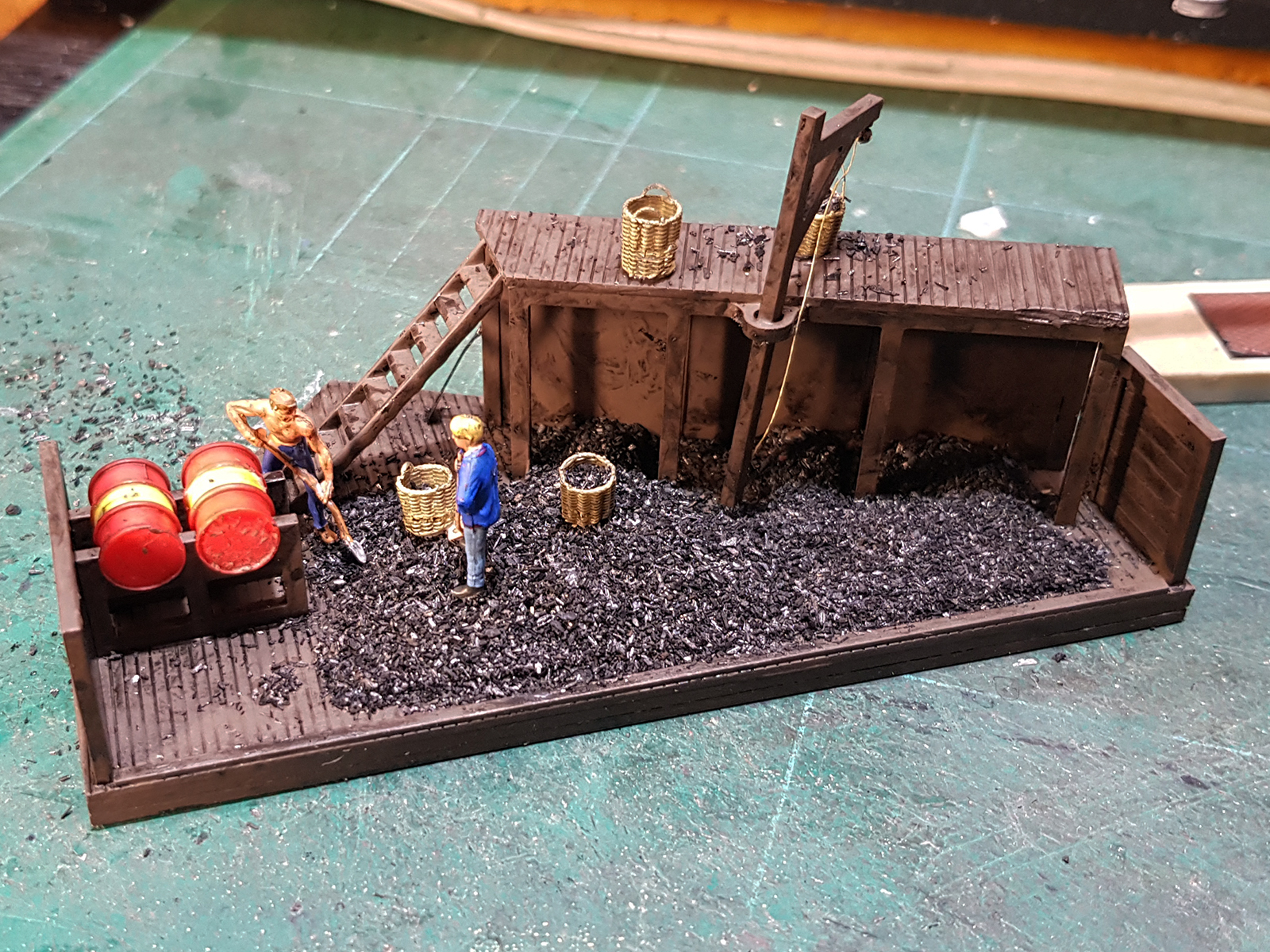

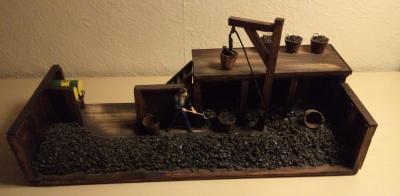

Til min ene sidebane endestation har jeg bygget en kulbænk efter DSB tegninger, som dog er modificeret for at passe til min ”trekantet” grund ved drejeskiven. Den er fræst i polystyren plade. Trappe, kulkurve og kul underlag er 3D print.

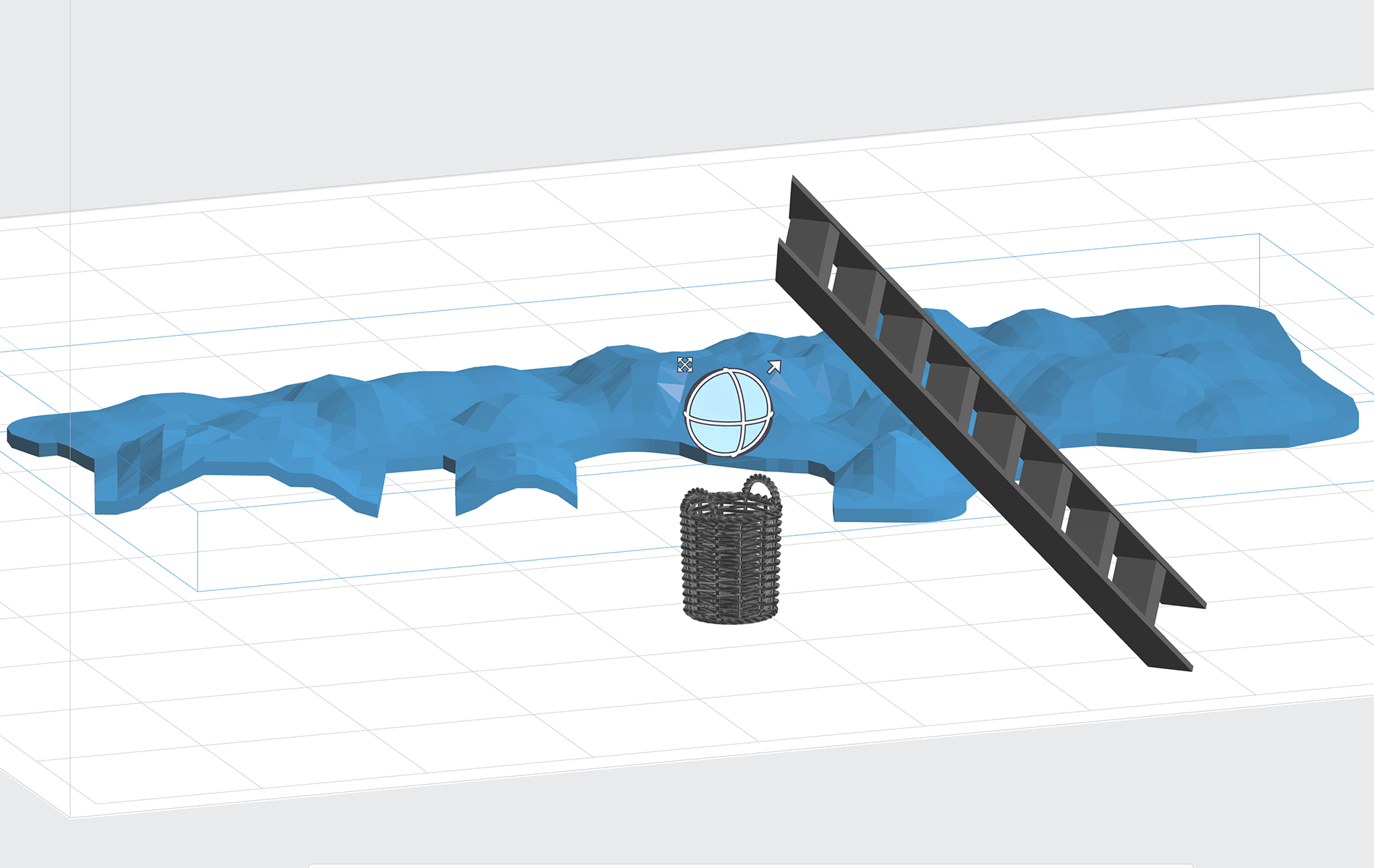

Kulkurven har krævet en lidt forsøg, da manualen til printeren siger minimum 06 mm for enkeltstående dele, som en cylinder. Kurvenes håndtag tegnet som 0,28, men bliver ca. 0,32. Men det kan lade sig gøre ved ændring af diverse parameter i opsætningen.

Fejlprocenten er stor, ca. 600%, så for at printe de 4 jeg sku bruge er der lavet ca. 28.

Men med så små print er det ikke en formue.

Print tiden for 3 kurve som er maks.  af gangen med de settings er 4 timer og 13 minutter.

Så for at printe de kurve omkring 39 timers print tid.

Der er lavet en ekstra bund, så kulbænken fastholdes af 2 tappe, og dermed kan afmonteres når man skal op og kravle på anlægget.

Mvh. Ole Vedel

BilledeBilledeBilledeBilledeBilledeBilledeBilledeBilledeBillede

Like 4 kan lide
Top


MM.Andersen

Tekniker (Auto)

Nordsjælland

Indlæg: 170

PB  Blog

Hej Ole den er også rigtig flot, et helt lille diorama lige til web shoppen  Smile

Vh Andersen

Like 0 kan lide
Top


Steffen Dresler

NIL

Indlæg: 95

PB  Hjemmeside

Godaften

En kulbænk eller et kulanlæg er jo næsten "mandatory" på et dansk epoke II/III lidt begyndelsen IV anlæg.

Nu går Oles beskrivelse nok mest på 3D printet af kurve mv. Og de er blevet rigtigt flotte. Da jeg ikke kan den teknik, har jeg måttet købe kurvene i Tyskland i en SPOR 1 shop, lidt dyrt Sad

Hvis man er interesseret i en byggebeskrivelse samt tegning henvises til denne side:

https://spor1nyt.dk/tips-tricks/dsb-hoej-kulbaenk/

Bemærk det er i SPOR 1 (1:32), men grundideen med opbygningen er den samme.

God fornøjelse

Steffen DreslerBilledeBillede

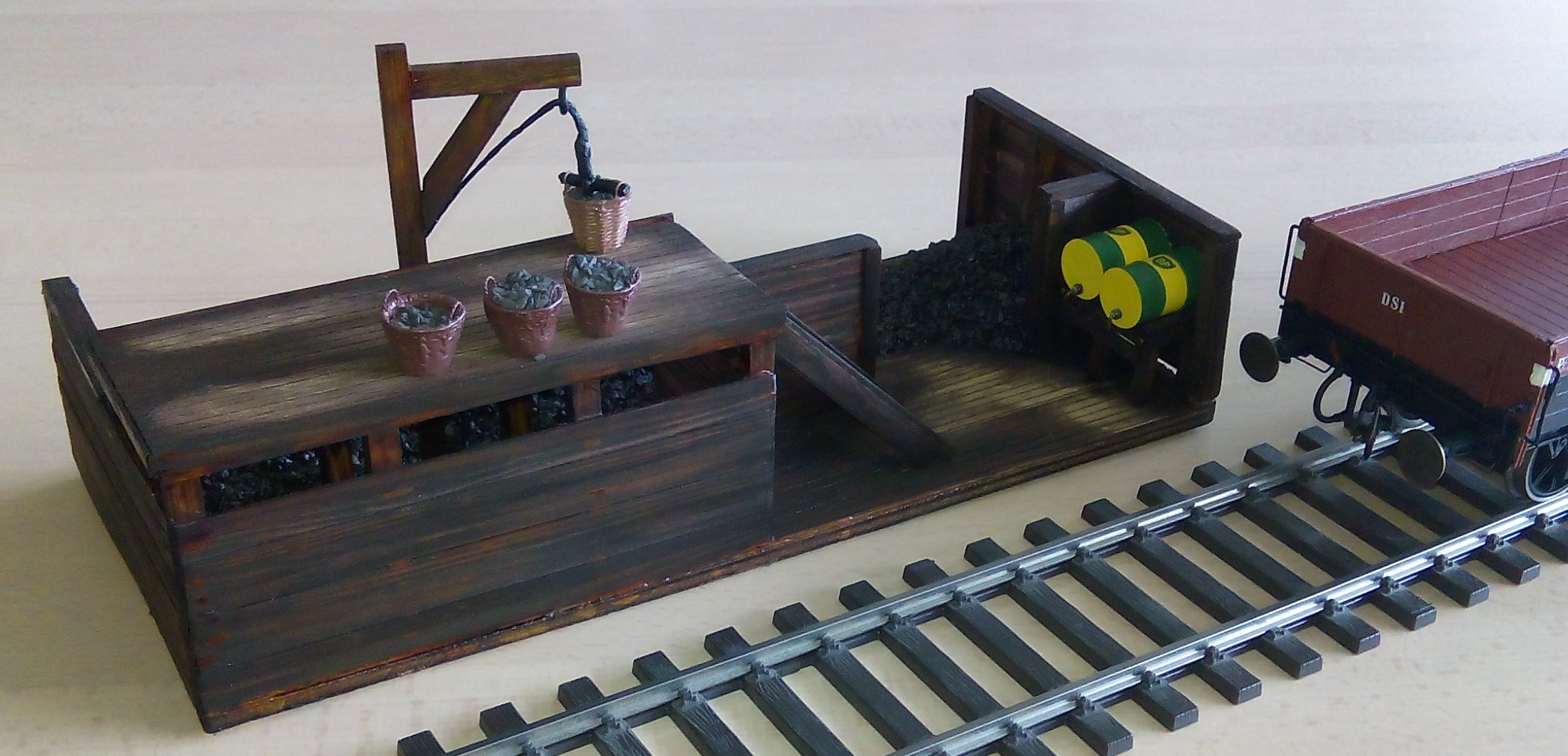

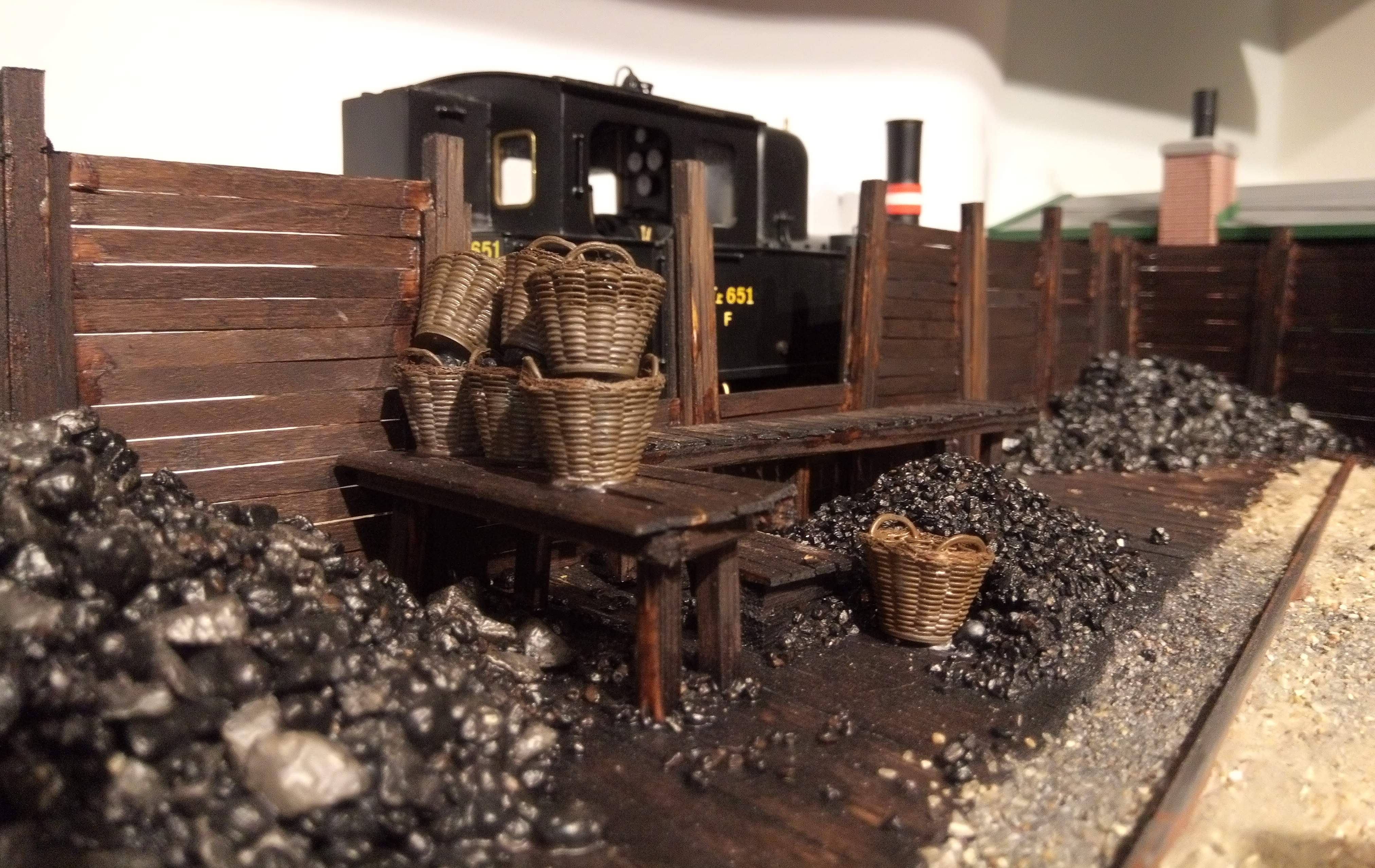

NB: Herunder lidt mere miljø fra en spor 1 kulgård.

Billede



__________________

Steff

Like 1 kan lide
Top


Ole Vedel

Indlæg: 1.057

PB  Blog  Hjemmeside

Hej Steffen

Nu var det faktisk din byggebeskrivelse, som satte mig i gang, jeg havde tegningen i en tvivlsom fotokopi kvalitet, men da du har skrevet mål på din, var det den som blev brugt som udgangspunkt.

Mvh. Ole Vedel

Like 0 kan lide
Top


Steffen Dresler

NIL

Indlæg: 95

PB  Hjemmeside

Hej Ole

Jamen, det er da godt at vi kan hjælpe hinanden trods forskellige målestoksforhold. Sådan bør det vel også være.

Fortsat god aften, glæder mig til at se dine kommende frembringelser, Postterminalen var "ikke så ringe endda" :)  Har som lille knægt hængt ud af et vindue øverst i ibygningen og set på al jernbanens herlighed nedenunder engang i slutningen af 1950´erne! Minder

Bedste hilsener



Steff

__________________

Steff

Like 0 kan lide
Top


SørenG

Indlæg: 95

PB

Hej Ole

Det ser flot ud, hvilken 3D printer bruger du der kan lave så fine ting?

Bliver de håndtag på kurvene ikke meget skrøbelige.

Mvh. Søren Gylden

__________________

Hilsen Søren

Like 0 kan lide
Top


Ole Vedel

Indlæg: 1.057

PB  Blog  Hjemmeside

Hej Søren

Det er en Formlabs 1+ (resin)

Man kan efter hærde emner med en UV lampe.

Til små emner bruger jeg en UV lampe, som negle salonger bruger til at hurtig hærde UV lim på negle

Så bliver de mere holdbare, men klart en 0,3 hank skal men ikke berøre ret meget.

Mvh. Ole Vedel

Like 0 kan lide
Top


SørenG

Indlæg: 95

PB

Hej Ole

Den har da virkelig nogle flotte specifikationer den printer.
Men selvfølgelig tager det sin tid at printe når man går ned til den fineste den kan.

Laver du print for andre?
Jeg har tegnet en sporvogn som jeg skal bruge en hel del af.



__________________

Hilsen Søren

Like 1 kan lide
Top


cbt

Indlæg: 1.098

PB

Det ser aldeles fantastisk ud, Ole.
Det er en spændende tid, vi lever i, hvor vi nu endelig har mulighed for "egenproduktion" i professionel kvalitet af modeller efter eget ønske, ved hjælp af 3D-print.
Men ud over det, så kan der ikke herske tvivl om - på baggrund af de flotte modeller, du gennem tiden har vist - at du i den grad også mestrer selve "modelbyggehåndværket".

SørenG skrev:

Laver du print for andre?
Jeg har tegnet en sporvogn som jeg skal bruge en hel del af.

Mon ikke at Ole har rigeligt travlt med at bygge sine egne, flotte modeller?  Wink
Spørg eventuelt Niels Zahle Larsen - han hjælper sikkert gerne.
Du kan kontakte ham via Facebook - link: https://www.facebook.com/nzlarsen

__________________

Med futlig hilsen
Carsten B. Thomsen

Fremo-medlem, H0 2-skinne, digital, dansk (incl. udenlandsk materiel, der kører/har kørt i Danmark), alle epoker - dog primært IV og V.
