En firkant i 3D :-) i N



For at printe i 3D stilles der krav til den model man uploader til Shapeways.

Kravene er nærmere beskrevet på shapeways.

For ikke at spilde for megen tid lavede jeg først en test 'firkant'i sketchup exporerede den til .DAE og fik den testet på shapeways for at være sikker på at projektet kan udføres.

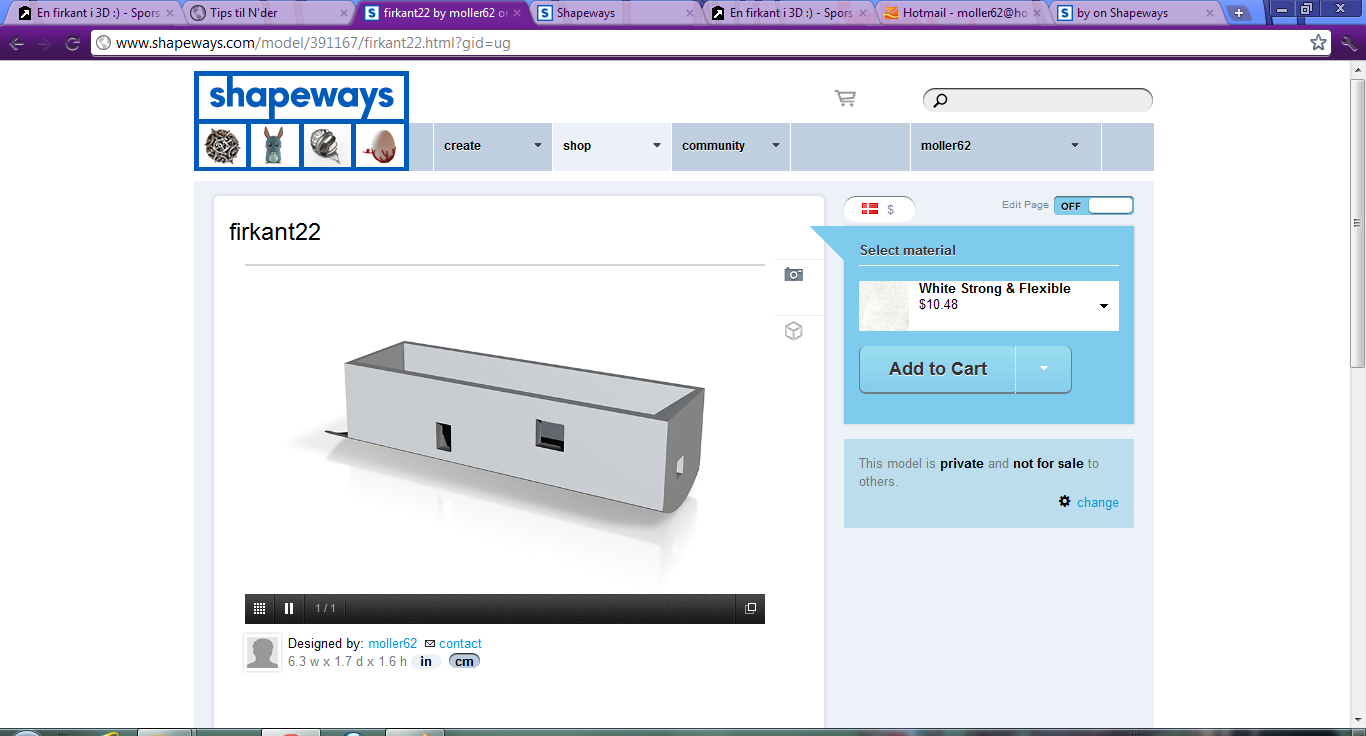

Den uploadede 'firkant' ses her.Den ligner ikke en Frichs firkant bortset fra de basale karekteristika.

• En kasse med huller (vinduer)
• Et hvælvet tag med tagskygge.

Efter upload af en model får man en bekræftelse hvis det er muligt at printe modellen.Et print koster åbenbart ca. 10 $. i dette tilfælde.



Så starter det egenlige arbejde

Sketchup supporterer brug af billeder/tegninger(import) som basis for udvikling af en model.

De tegninger jeg bruger som basis for min model findes på http://www.drosselvej.dk/Nr6/NFJMv10/NFJMv10_1.html





Her ses et screendump af sketchup efter import af uddrag af tegning refereret i ovenstående link.

Det ser indledningsvis fint ud.

Hold os gerne opdateret på projektet!

Har selv lavet en WLABr på noget nær samme facon. Hvor man førhen som custom modelbygger skulle være ferm på fingrene til at arbejde med plasticcard etc, så skal man i fremtiden være ferm til at kunne beherske PC og 3D tegneprogrammer

Sketchup ser nemt ud men det har sine udfordringer.

Jeg er kommet frem til at man skal importere sit image i dette tilfælde fronten af firkanten.

Derefter laver man en 'klods' i samme dimensioner som billedet men et stykke væk fra billede.

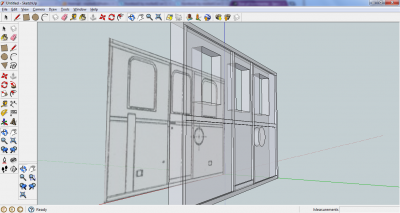

Derefter vælges x-ray som viewmode:

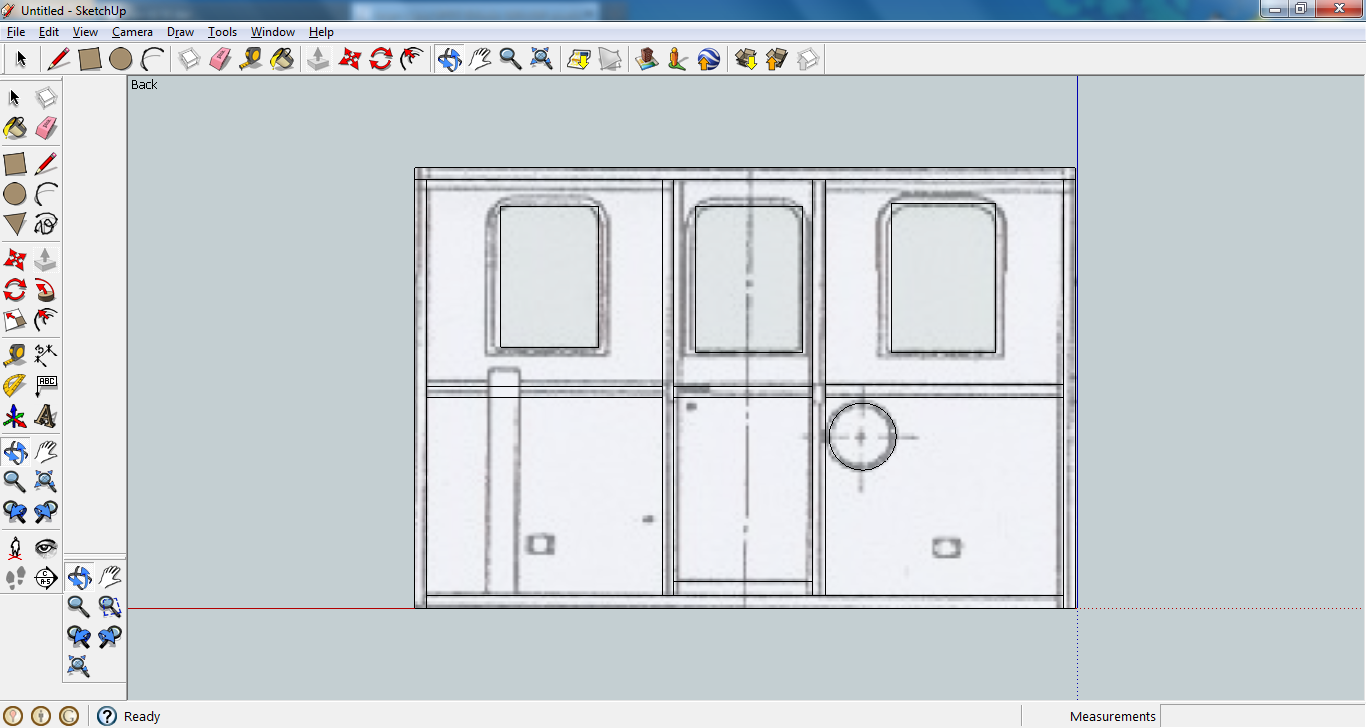

Derefter vælges parallel projection og tegningen kan overføres til 'klodsen'.

Når tegning er overført kan vinduer og forstærknings lister udstandses/fremhæves med 'push/pull'.

Derefter eksporteres til .dae og der laves et prøveprint på shapeway.

Så er prøveprintet klar.

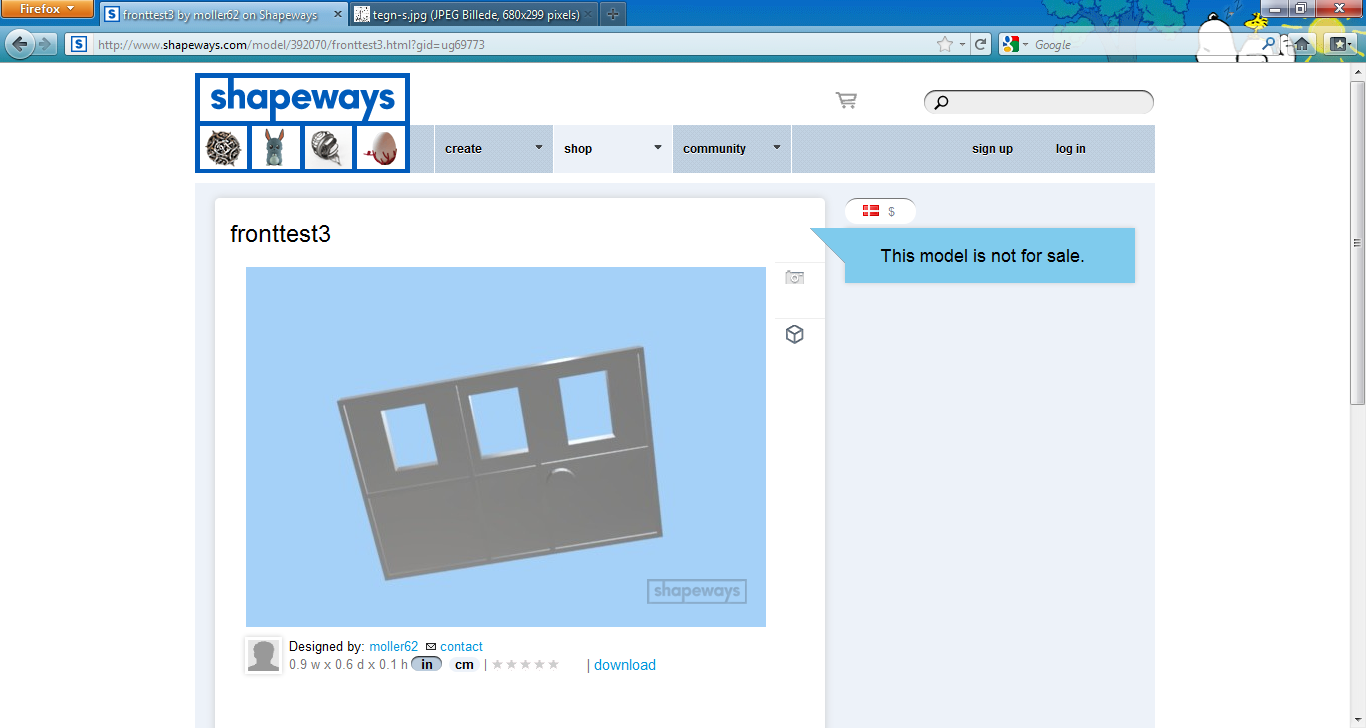

Man kan se den 'rotere' på

http://www.shapeways.com/model/392070/fronttest3.html?gid=ug69773

Så mangler vi bare et par sider et tag og 10$

Jaaa..... det lyder jo nemt

Det bliver spænende at se slutresultatet.

Nu er jeg blevet bedre venner med Sketchup og har lært at lave komponenter.

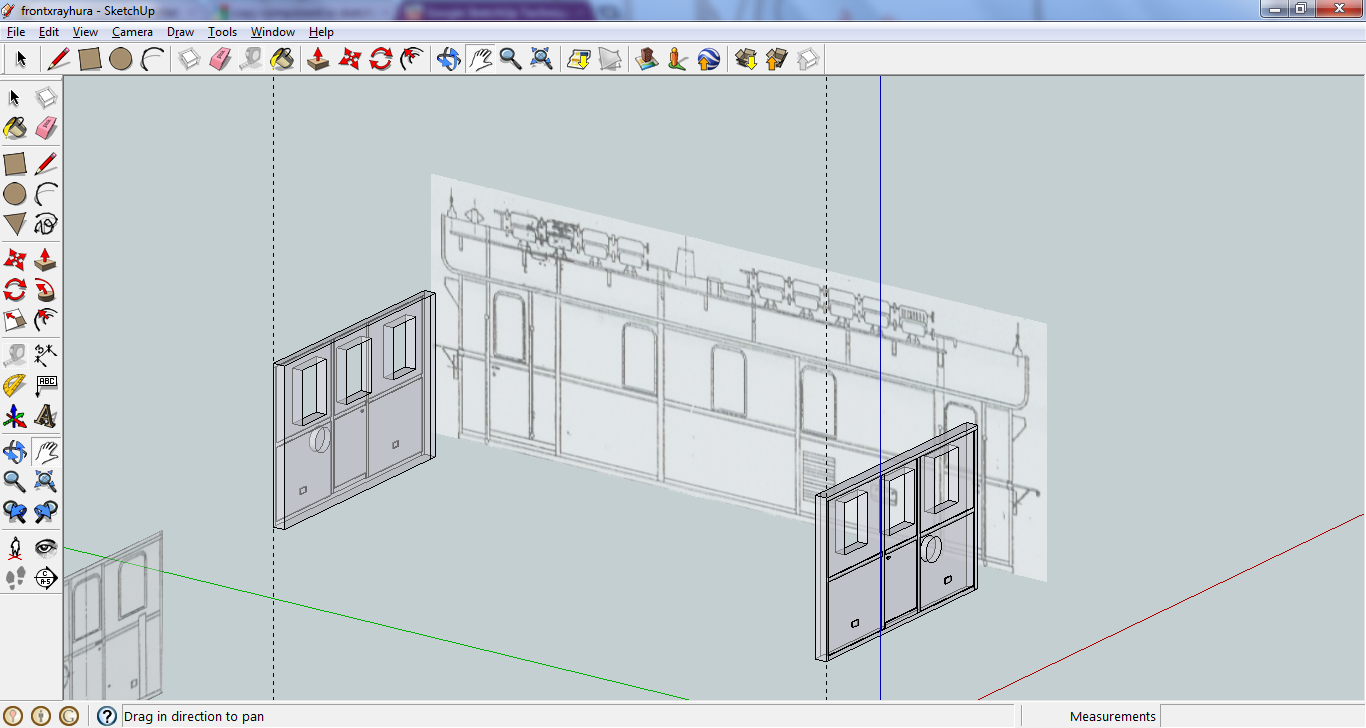

Fronten beskrevet i forrige indlæg er nu en komponent og ses her kopieret vendt og flyttet på plads.

Tilhøjre i bagrundet ses side billedet af firkanten som skal projekteres ind på siderne som placeres mellem de to 'fronter' vha. push pull.

Er det sådan, at du vil dele din .skp fil?

Sagen er, at jeg lige har samlet en 3D printer og jeg kunne godt tænke mig at eksperimentere lidt med modeller i H0. En hobby 3D printer kan naturligvis ikke konkurrere med en professionel printer, men det kunne være sjov at se, hvor langt man kan komme. Og produktionsprisen er noget lavere: 3-400kr for et kilo plast - det kan der laves mange overdele af

mvh

Henrik

Jeg vil gerne dele filen, men det skal understreges at det er 'work in progress' og den er jo ikke så langt endnu:-).

Send en besked med mail add så sender jeg den.

Jeg ville også gerne lægge den her på sporskiftet men jeg ved ikke om det er muligt?

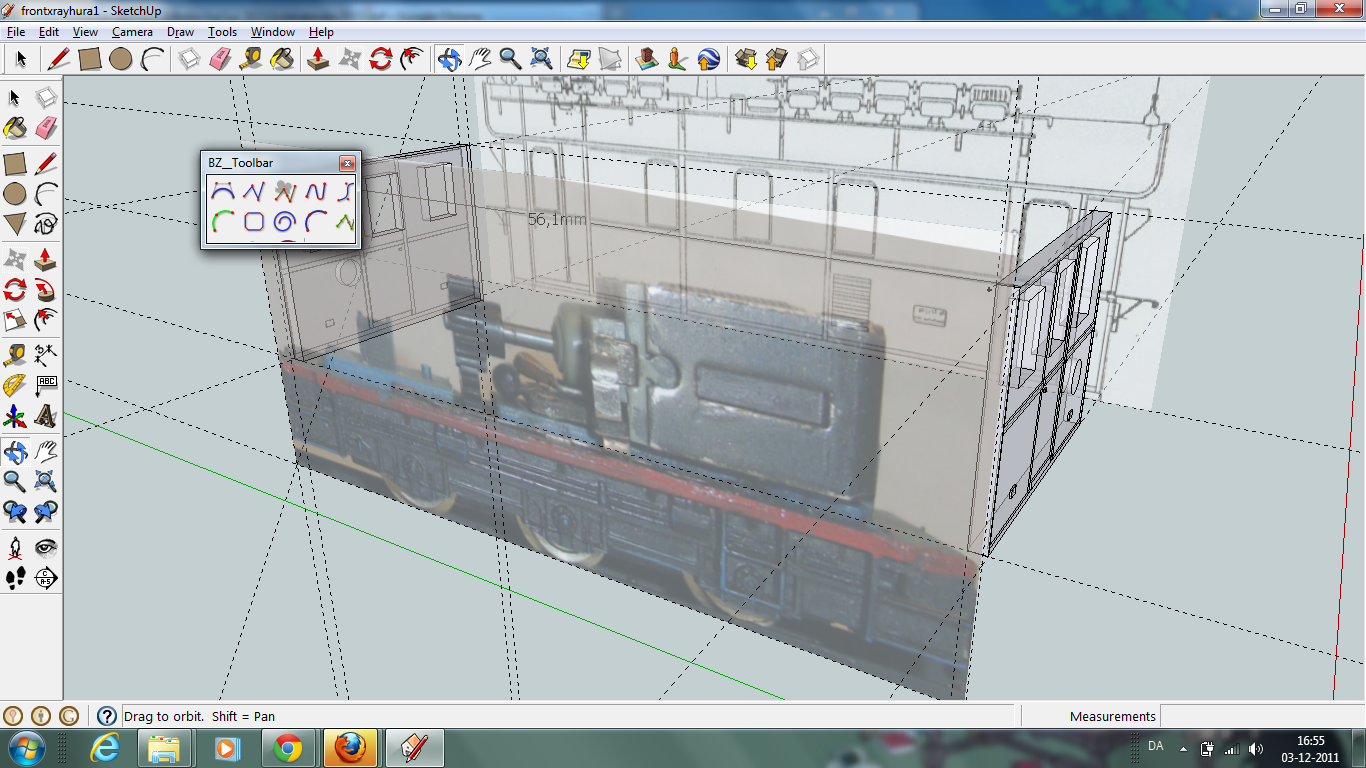

Nu med undervogn.

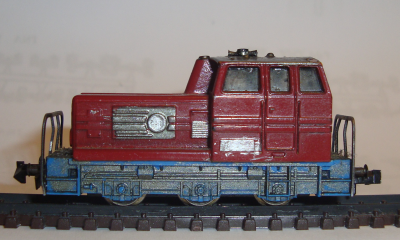

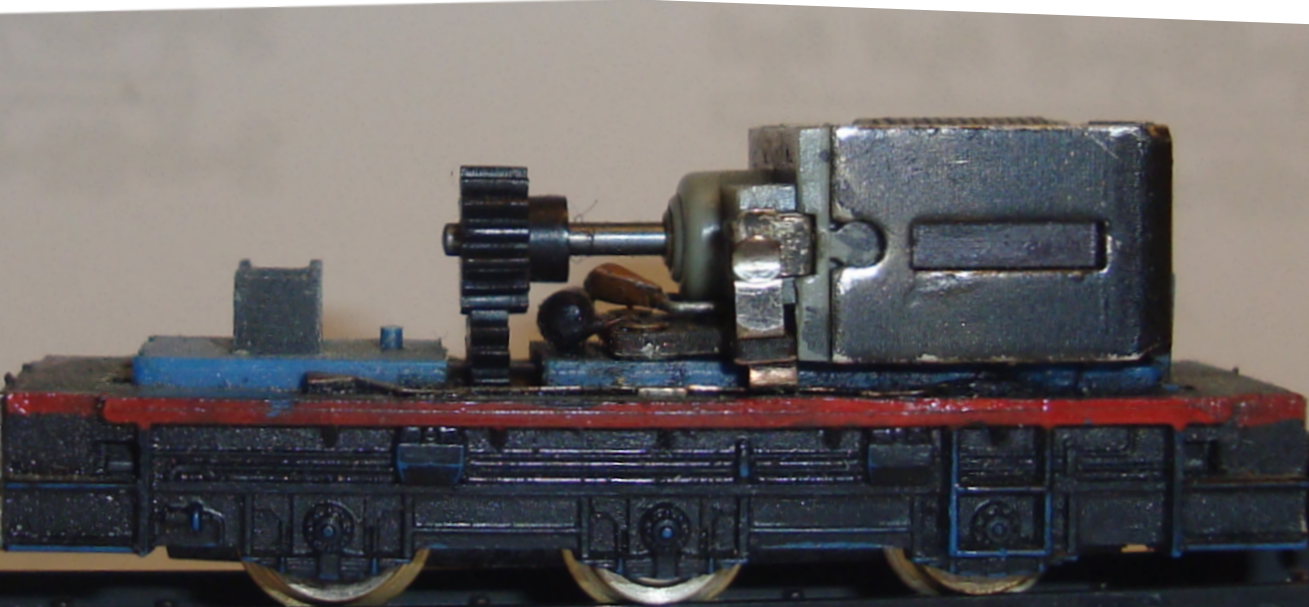

Jeg har fotograferet undervognen fra 'den gamle' model.

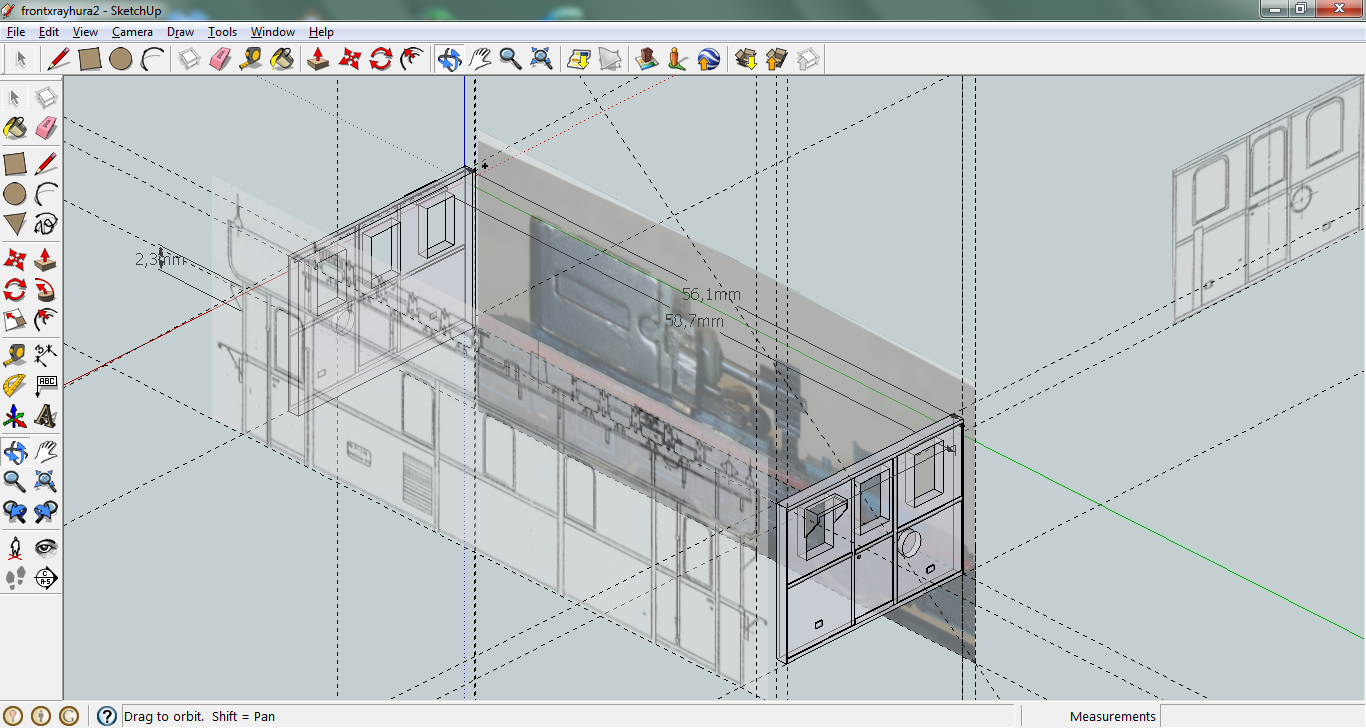

Og lagt den ind i sketchup så jeg kan være sikker på at 'pengene passer' i den sidste ende når det kommer ud i 3D

Hej.

du starter rigtig fint op men da jeg kom til at se hvilket undervogn du har tænkt dig at benytte faldt det lidt fra hinanden igen.

jeg håber nu rigtig meget på du vil bruge lidt tid på at finde en der vil passe bedre til din model.

Brian så giver kritik med et smil





Hej Brian

Tak for smilet, det luner altid.

Mht. undervognen kan jeg kun give dig ret.

Gid der var en bedre. Råd og hints modtages med glæde.



Inden vi går videre må jeg understrege at jeg er en novice inden for 3D design/print.

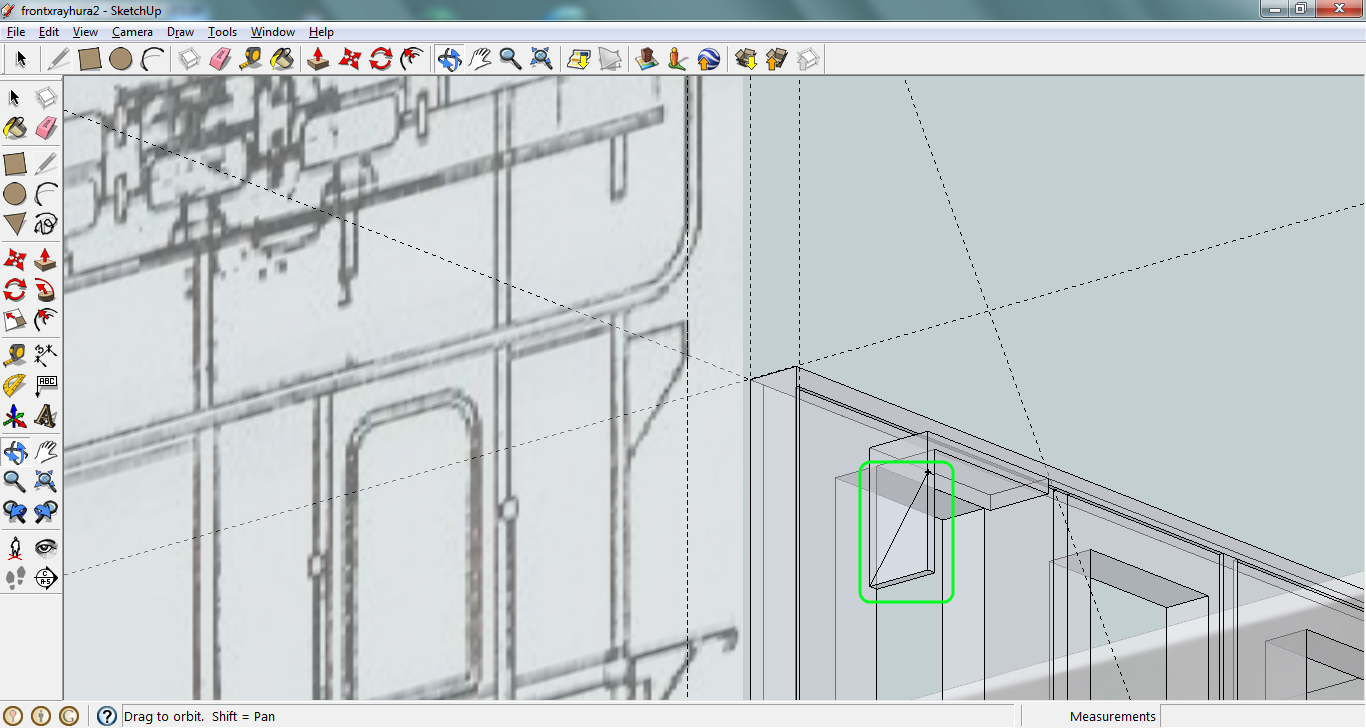

De følgende billeder viser konstruktionen af en af kasketterne i sketchup.

De er ikke ment som en guide. Dem er der masser af på nettet.

Jeg vil blot give en appetitvækker og sige at det er nemt at komme igang, men indimellem lidt svært at komme videre.

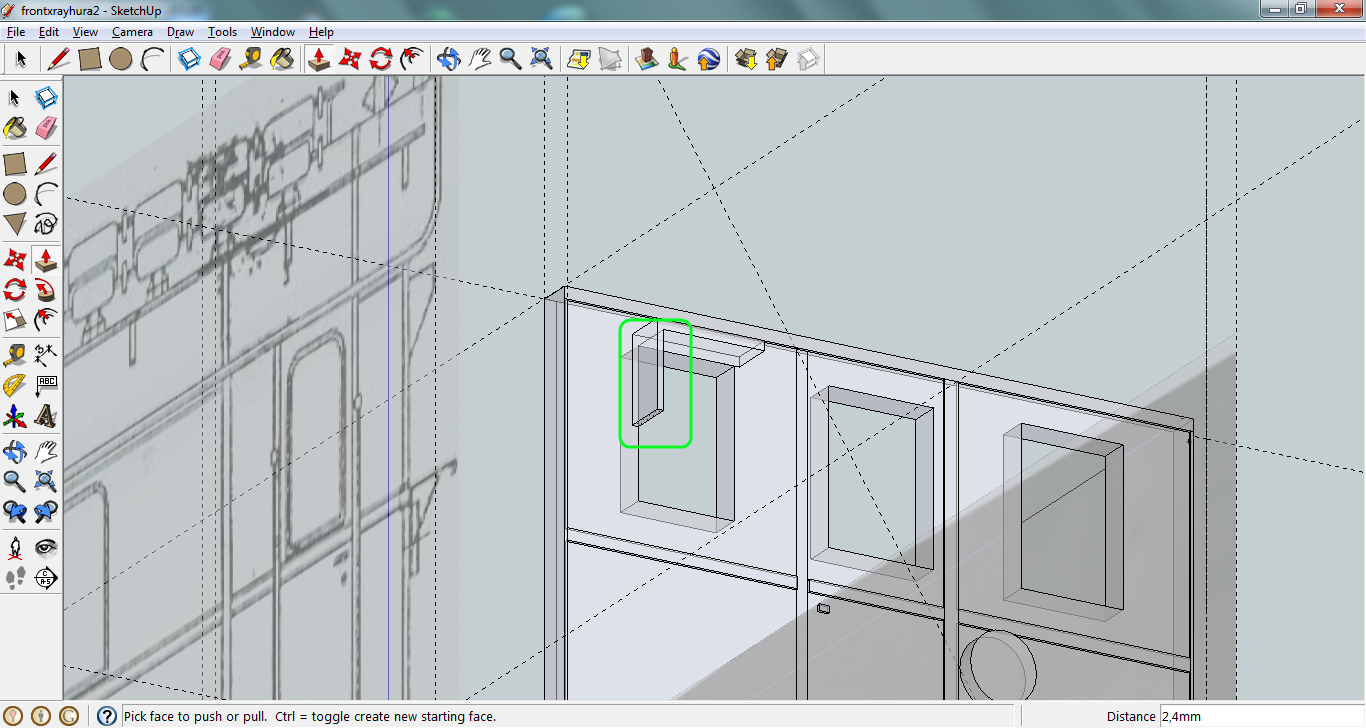

Her er kasketen startet.

Der tegnes et rektangel på undersides.

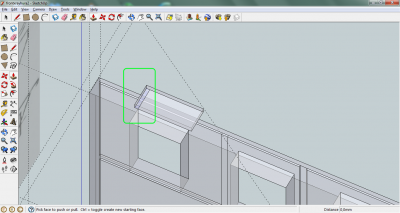

Rektanglet trækkes ned push/pull.

En trekant afmærkes.



Trekanten fjernes.

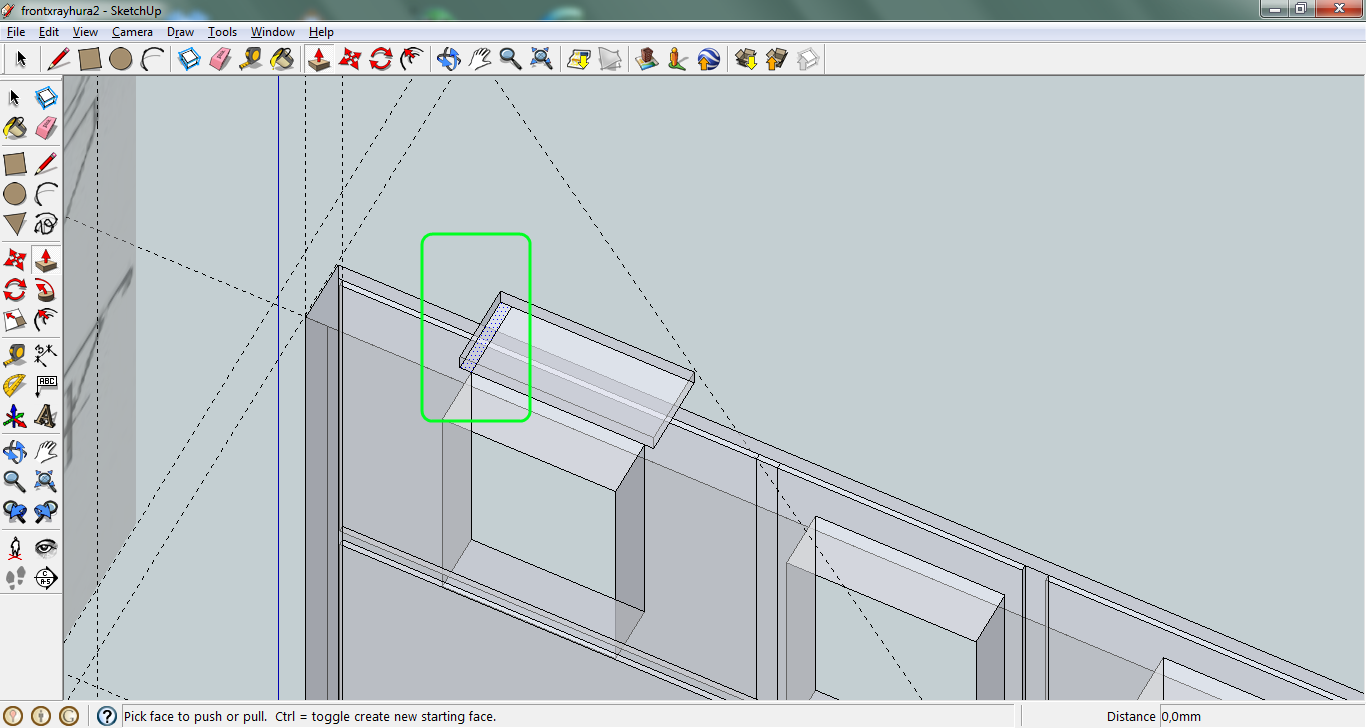

Det hele gentages og her ses det lidt i perspektiv.

Det ser lidt groft ud,så det skal nok pudses lidt når det blir printet.

Sketchup er er ikke så go' til 'afrundinger'.

Det øverste del af skyggen blir 0.3mm tyk mens sidestykkerne blir 0.2mm





Jeg kæmper pt. med taget og tagdetaljer.

Jeg har set en anden bruger (Triangel) herinde som har lavet tagkølerne og NFJ Mv10 i 3D i HO på Shapeways.

Måske var der mulighed for en skaleret version i N?



Igen jeg er en novice så tips og tricks til sketchup er velkomne.

Sidste indlæg sluttede med et håb om at næste tiltag skulle være taget.

Sådan gik det ikke men nu lysner det lidt for selve vognkassen blandt takket være muligheden for komponenter i sketchup.

En Frichs firkant har 2-3 'køle'-riste i vognkassen.

De skal helst kun laves en gang.

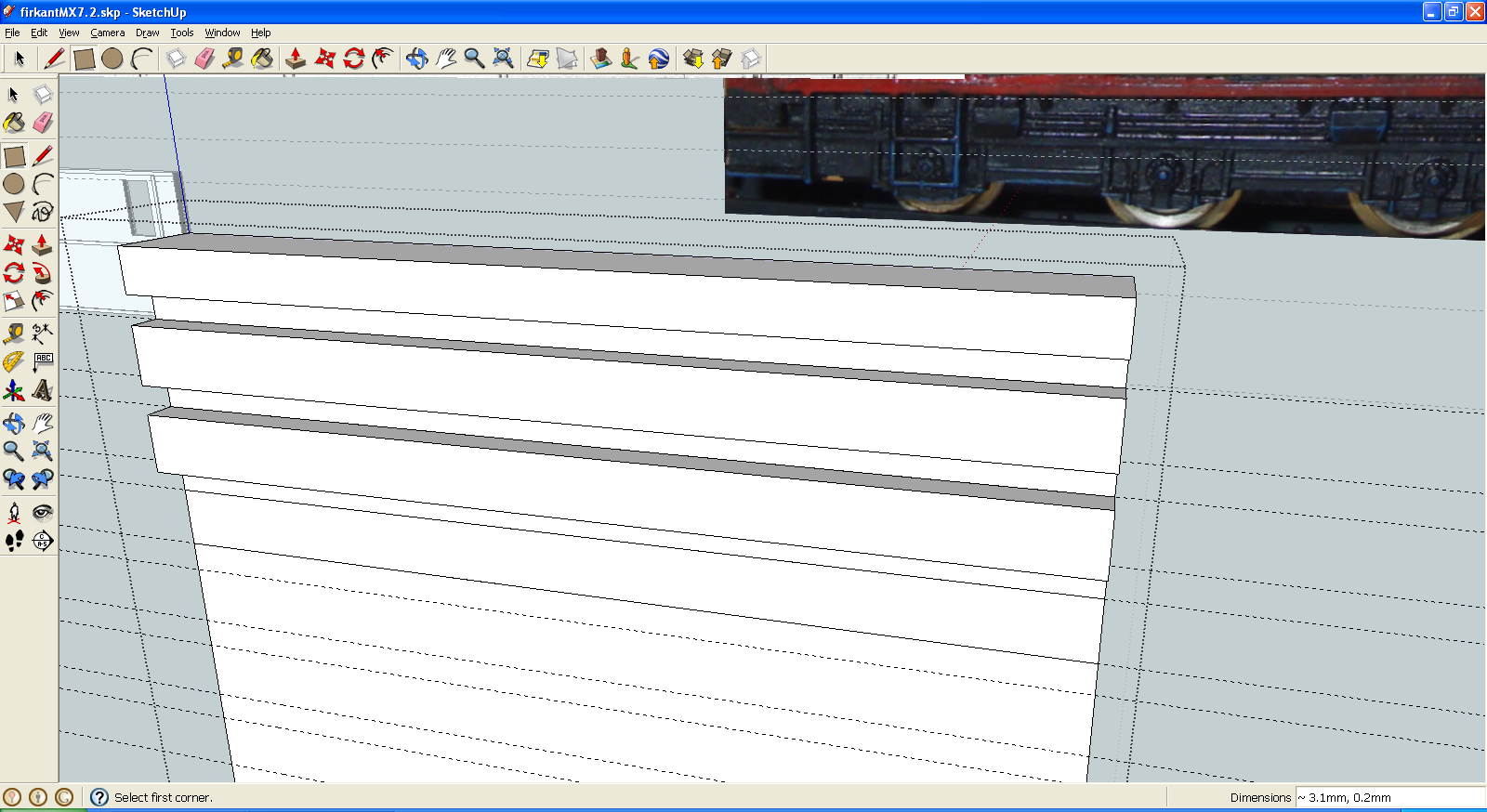

Her ses designet af rist komponenten.

Vær opmærksom på at at 'ribberne' er henholdsvis 0,1og 0,2 mm. Det er N det her

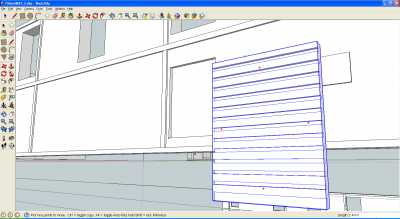

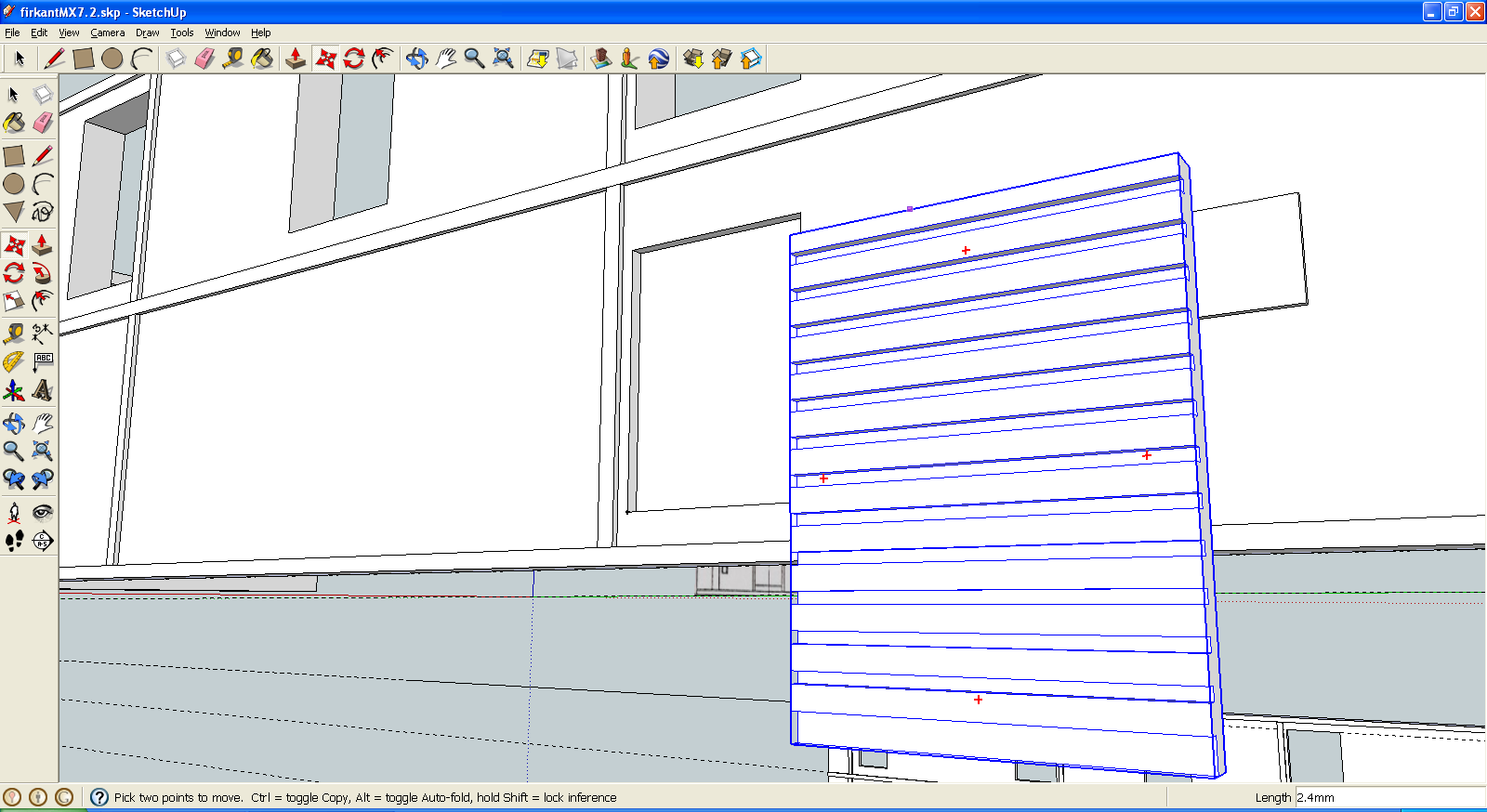

Her ses komponenten færdig på vej til recessen i vognkassen.

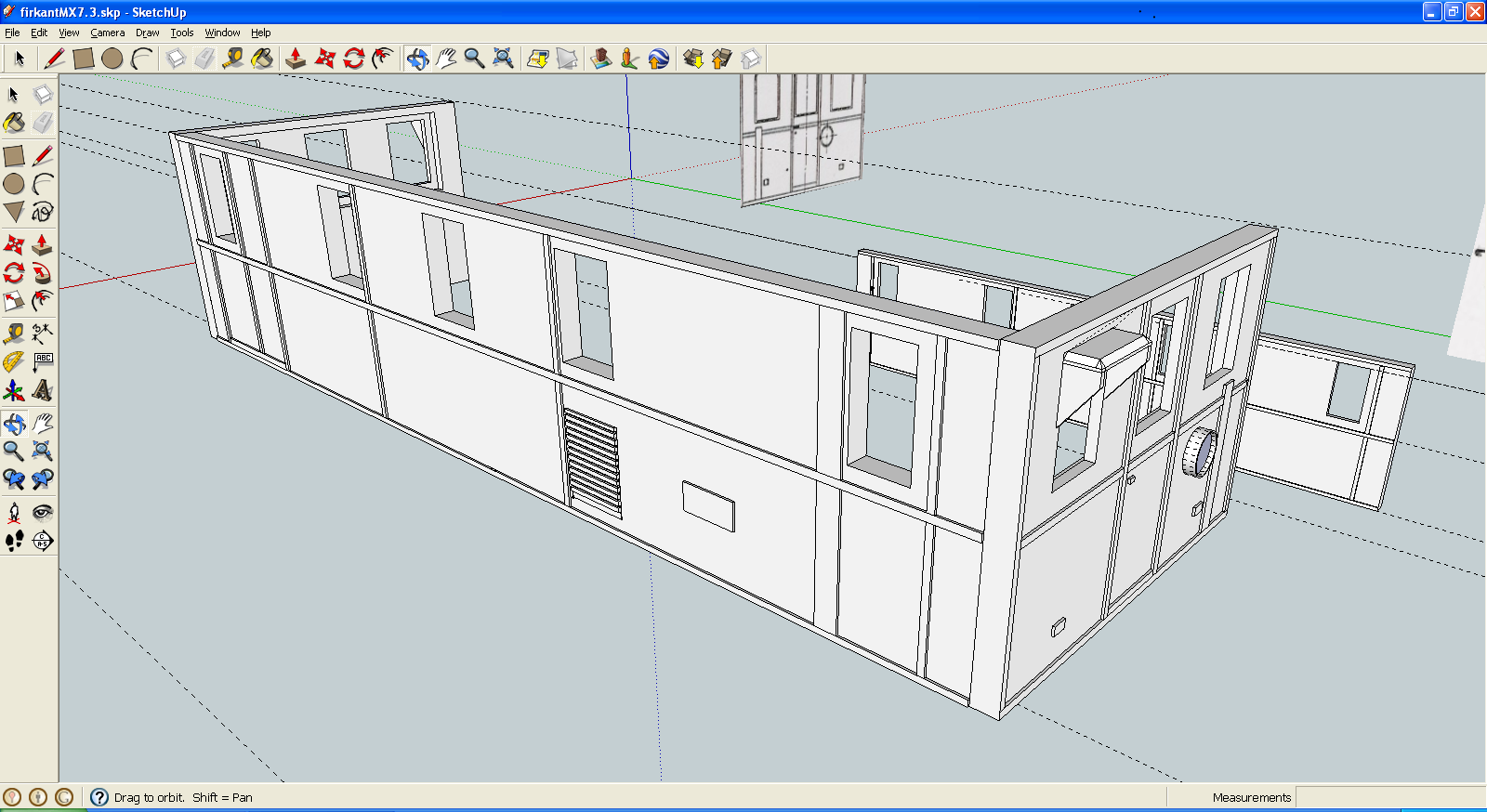

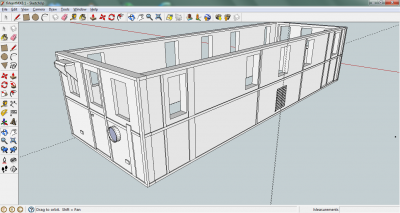

Her er den tilsvarende rist på den anden side på plads.

Desværre ser det ud til at jeg har monteret ristene spejlvendt, men da det er komponenter er det jo let at lave om

Så.... en hurtig ommer og så videre til taget



Lige et hurtigt 'billede' fra den side som ser rigtig ud.



Og lige et 'prøvetryk' http://www.shapeways.com/model/413068/

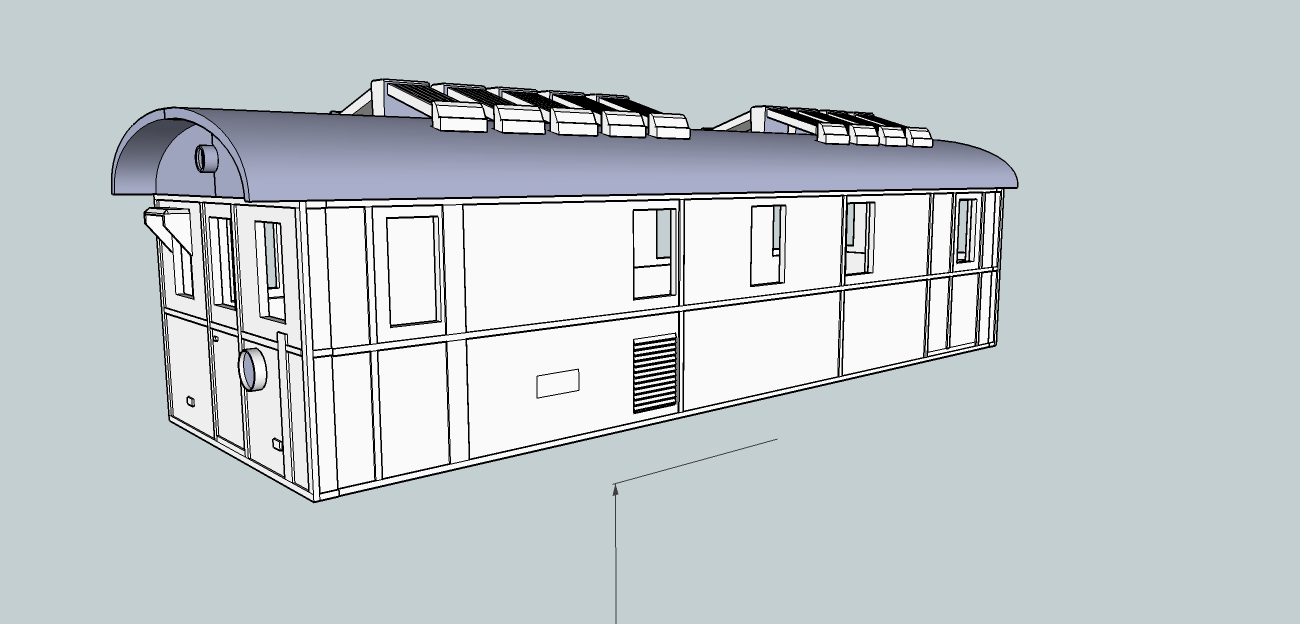

Nu med tag og køler

Efter diverse skærmysler med Sketchup er det nu lykkedes at få tag og kølere med.

Da Sketchup i udgangspunkt kun kan tegne 'rene' cirkler måtte jeg have fat på en plugin så jeg kunne tegne den lidt specielle tagbue.

Jeg har endnu ikke gennemskuet hvordan jeg afrunder taghjørnerne, men mon ikke det kan klares med en fil hvis jeg ikke kan få Sketchup til det.

Køle 'elementerne' er lavet som en komponent som derefter er kopieret 9 gange.

Her ses modellen på shapeways:

http://shpws.me/3Fz1

Tak for din fine beskrivelse af processen med at bruge Sketchup, jeg er selv ved at komme i gang med det.

Hvad er det for en plug-in du har brugt til at lave taget?

Jeg har selv installeret en plug-in der hedder round corners, den kan lave de runde hjørner du mangler.



Selv tak, det er altid rart hvis man kan inspirere andre.

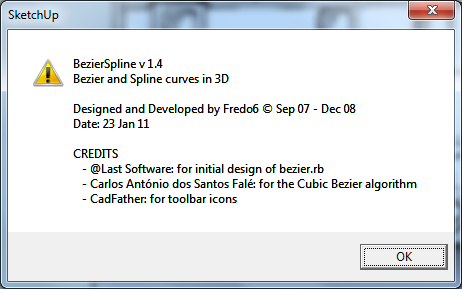

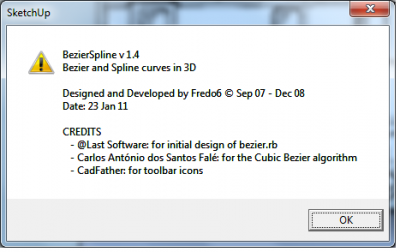

Den plugin jeg har brugt hedder bezierspline. Jeg har vedhæftet about boksen som billede.

Det lyder godt med den plugin du har brugt. Den må jeg prøve på taget.

Hvilket projekt har du gang i?

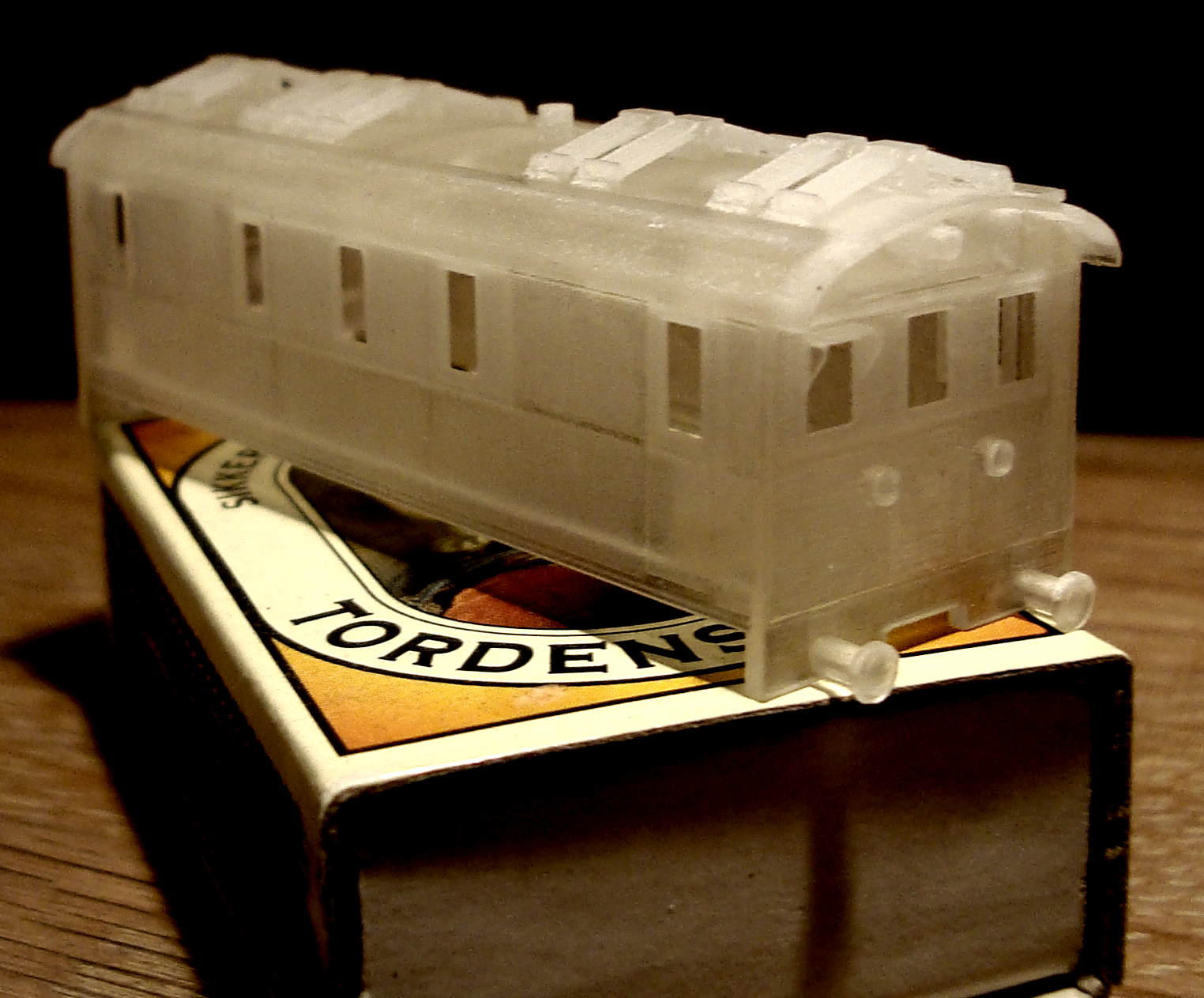

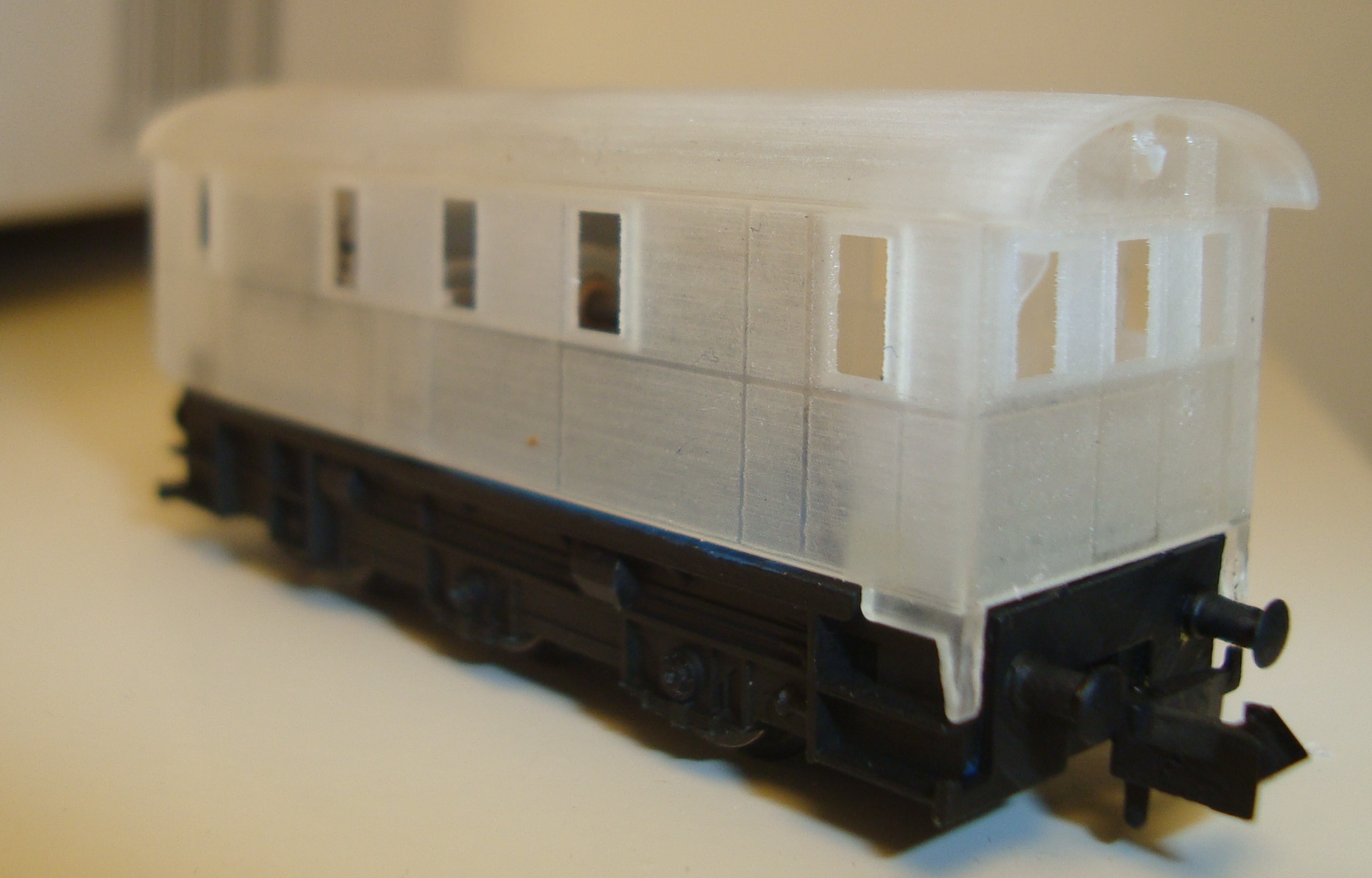

Første prøvetryk er kommet.

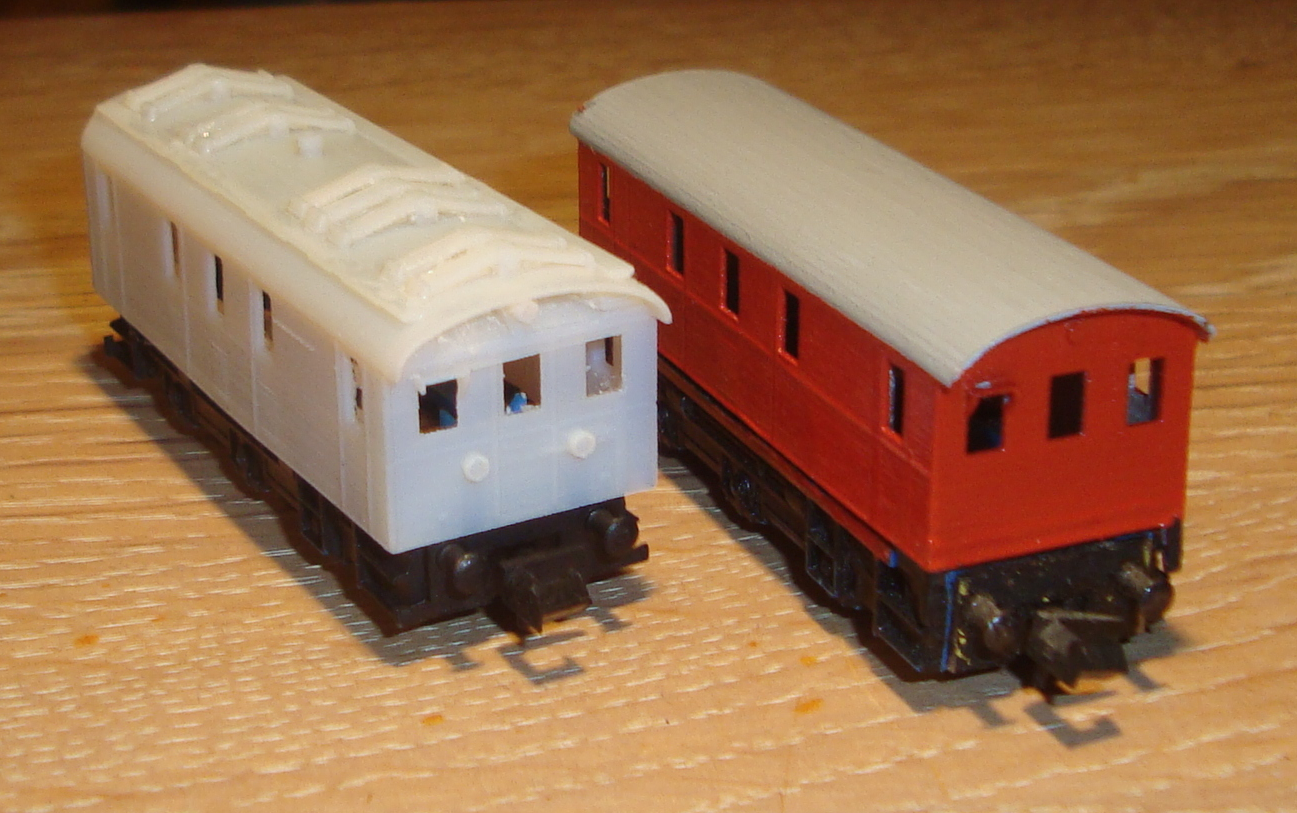

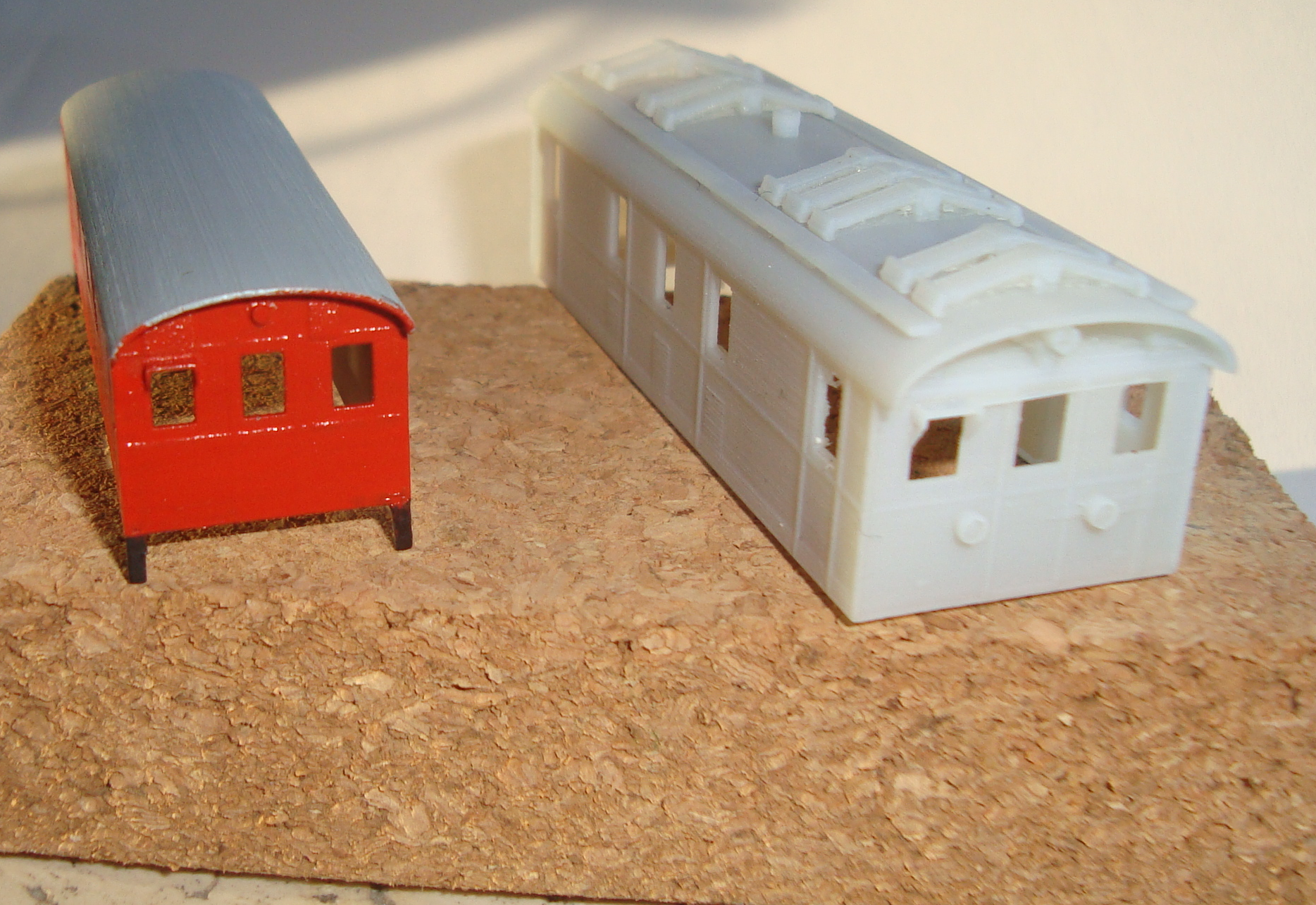

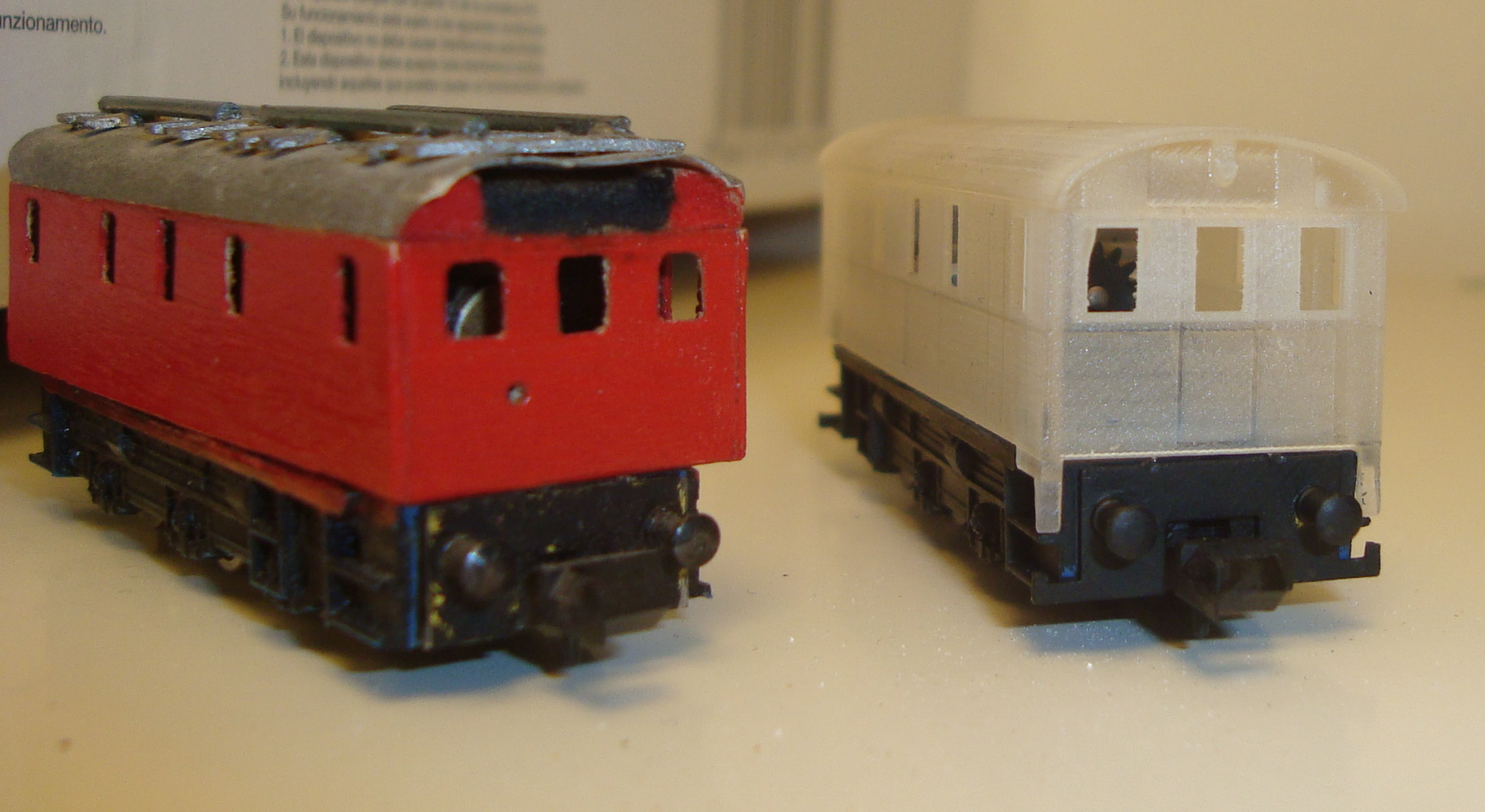

Den gamle og den nye

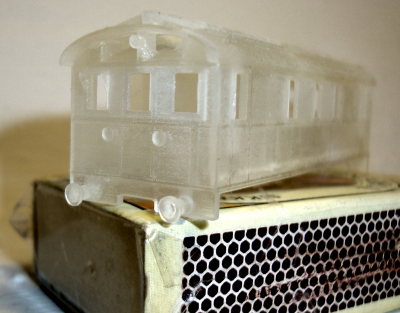

Tættere på

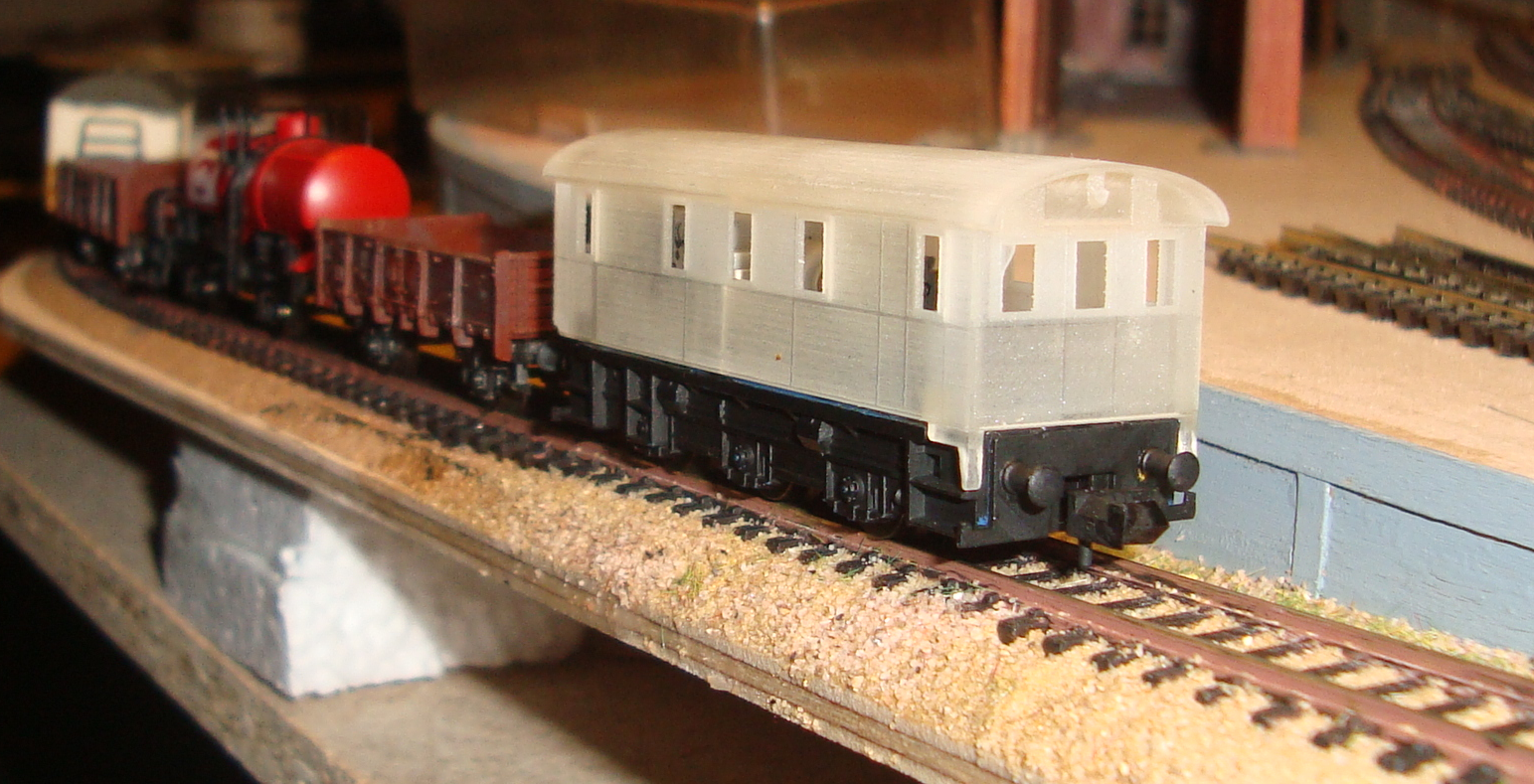

Lidt på krogen

Det blir spændende at se når der kommer lidt farve på i weekenden.

Det ser også ud til at næste version udover tagdetaljer skal have en en kraftigere frontlanterne

Fint, jeg har hentet den plugin, sikke kurver den kan lave!
Round Corner er også fra Fredo, den kræver du installerer et shared library fra ham også, det library bliver åbenbart ikke brugt af hans bezier plug in så du har den sikkert ikke.

Den er jo bare flot din firkant, hvilket materiale er det fra Shapeways? PA 2200 White strong & flexible?
Hvilken vægtykkelse har du brugt?
De vinduesskygger ser tyndere ud, hvor tynde? Er det skrøbeligt i den tykkelse?

Jeg tegner på nogle sporvogne og noget karakteristiske by 'inventar'.
Jeg tegner det i 1:1, men modellerne skal skaleres til 1:160 i første omgang.



Jeg har brugt den som hedder "Frosted Ultra Detail" som tillader detaljer ned til 0.1mm.

Vægtykkelsen er generelt 1mm, men bag vinduer er den 0.6mm så vindueglasset kan komme tæt på 'ydervæggen'.

Væggene er ok og stærke men de tapper som går ned på siden af undervognen er meget skrøbelige. (en er knækket og limet på igen  .

Overdelen spænder lidt (for meget) når den sættes fast på underdelen, så jeg må nok ha' skydelæren frem inden næste version

Tag udhænget er 0.5mm og rigeligt stærkt.

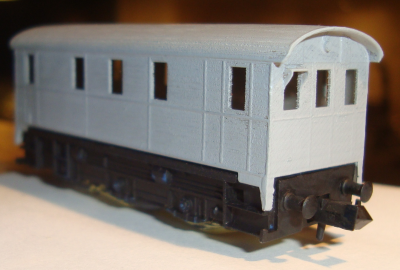

Her ses overdelen med lidt går maling på:

/Søren

Skala kompromier oa.



Baggrunden for dette projekt har dels været tegningen af firkanten på  Drosselvej.dk og Fleishman undervognen.



Jeg har efterfølgende lånt Jernbanemateriel 1 på biblioteket og blevet lidt klogere.



Tegningen på Drosselvej er af den såkaldte HJJ type som har en vognkasse længde på 8,3 m svarende til 51,8mm.

Da Fleishman undervognen svarer til en vognkasse længde på 56 mm har jeg skaleret tegningen tilsvarende.

Det svarer til en overlængde på ca 7,9 % og det redegør måske for at jeg synes at den printede overdel ser lidt for stor ud og specielt vinduer til motorrum virker for brede.



Tilsvarende har LJ typen en vognkasselængde på 8,7 m svarende til 54,3mm hvilket giver en overlængde på ca 2,9%.

Det ville give smallere vinduer og tilsvarende en lidt lavere vognkasse.

Modellens vognkasse er ca. 12,7mm høj mens den burde være 12,1 svarende til ca 4,7% overhøjde.



Summa summarum.

Jeg vil modificere sketup-modellen så den svarer til LJ-typen istedet for HJJ typen og håbe at den optisk set blir mere tilfredsstillende.

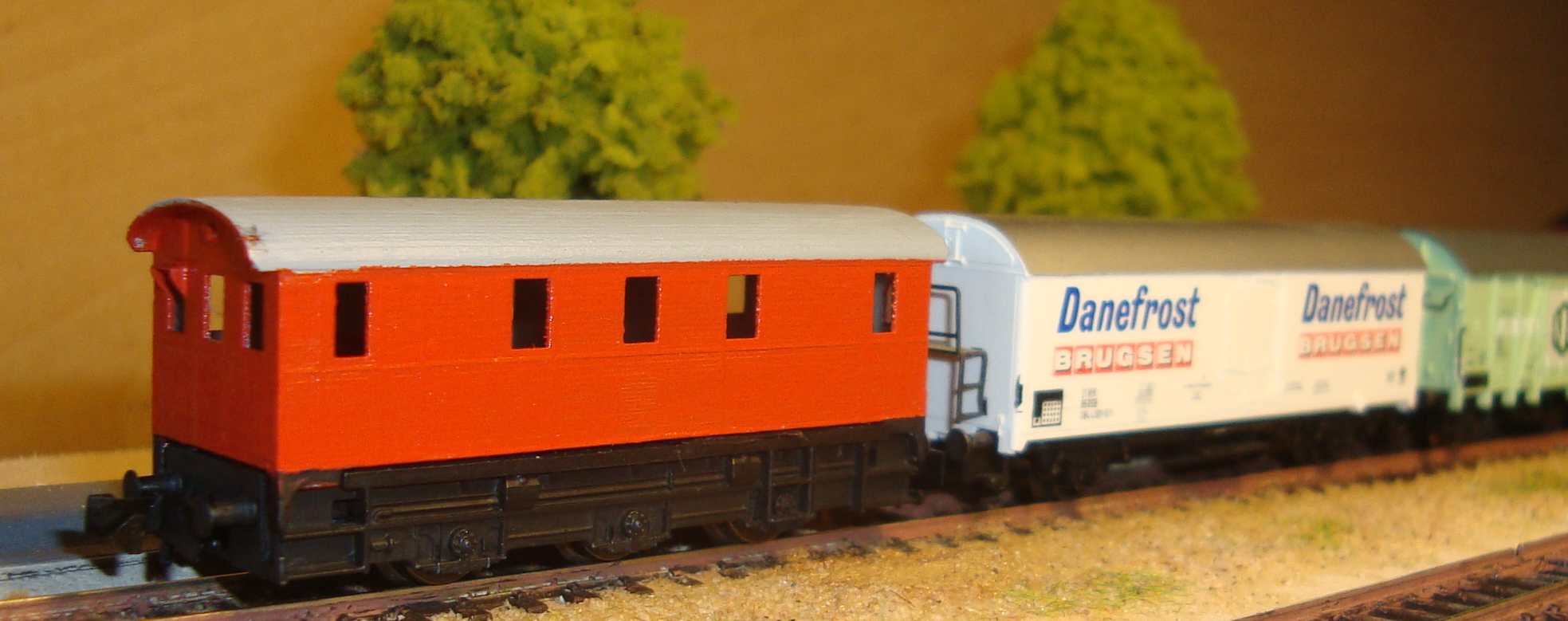

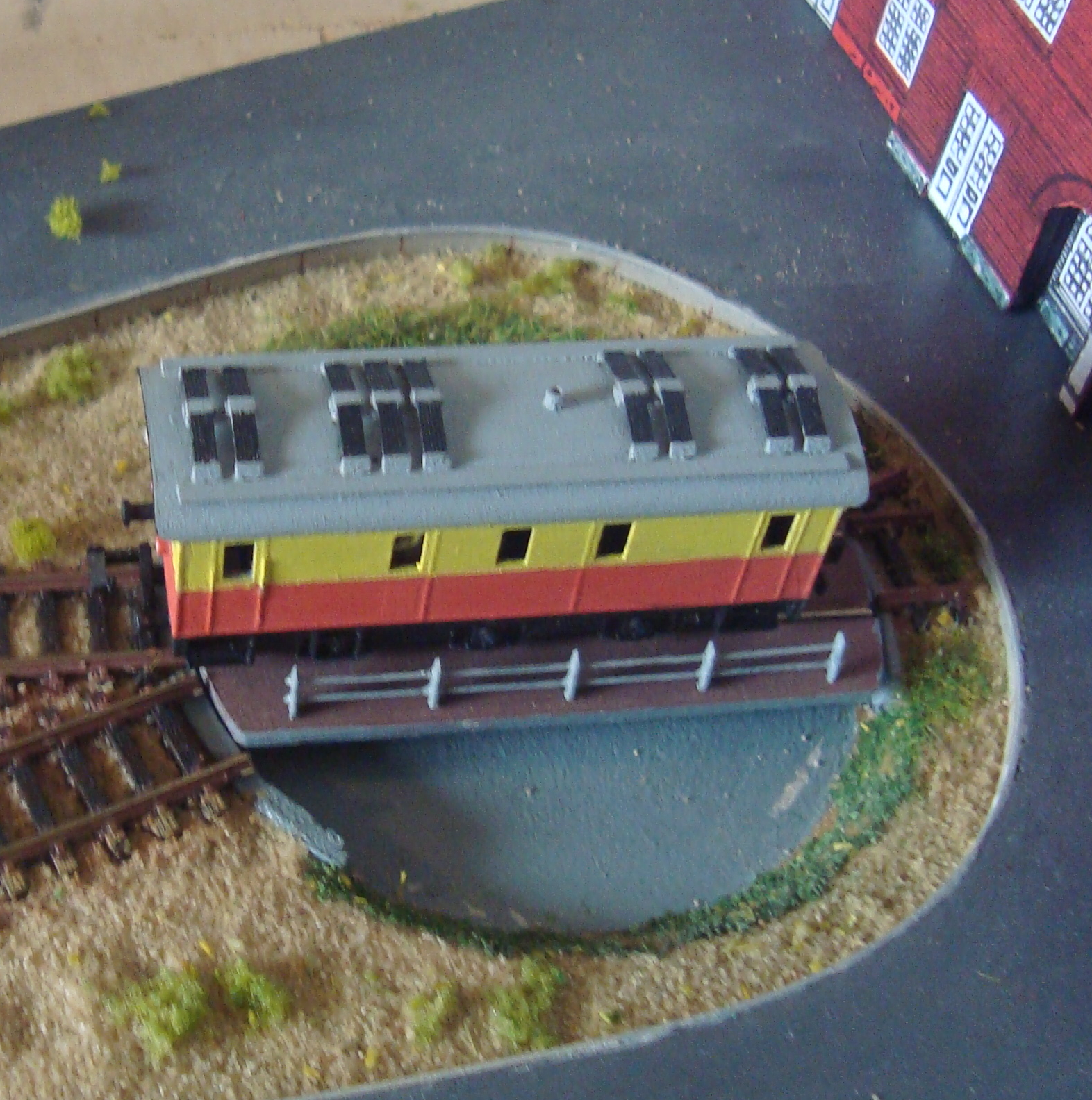

Tilslut lidt billeder efter første besøg hos maleren.

Jeg er gået lidt i tænkeboks, og prøver at sammenligne lidt.

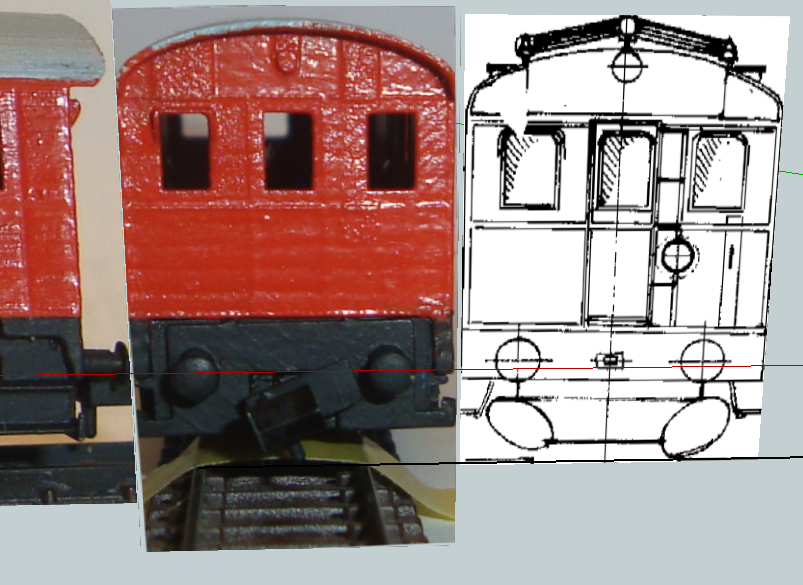

Til venstre ses printet og til venstre ses LJ M9 i samme skalering.

Det ses at den printede model sider for højt og at fleishman underdelens puffer sidder lidt lavt.

Det ses måske ikke tydeligt men vinduerne er ca 4/10 mm for høje.

Alt dette bidrager til det lidt 'langnæsede' udtryk som fronten desværre har.

Jeg har foruden de tidligere nævnte tiltag valgt at lave skalere vognkassen 1mm bredere

og lave recesser hele vejen rundt i bunden af vognkassen.

Dette bevirke at overdelen i stedet for at ligge oven på undervognen kan presses ned over denne

og derved sænkes  1.3 mm og 'langnæsen' således formindskes.

Med sænkningen bliver højden af modellen 24.5 mm svarende til 3.92 m.

I motormateriel 1 angives højde over skinnetop til 3.899 m.

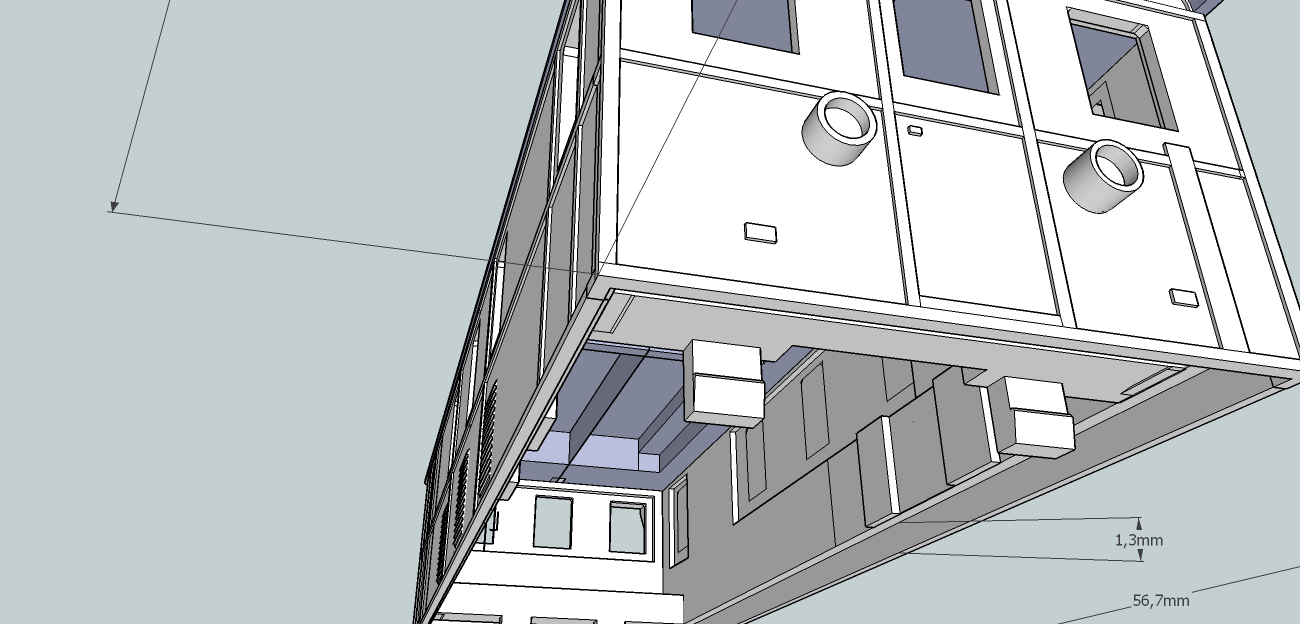

Her ses den omtalte recess.

Selve modellen er remodeleret efter målene på LJ M9.

Jeg var så heldig at der var et ledigt timeslot på den 3D printer vi har på min arbejdsplads.

Jeg fik lov til at lave et prøveprint, desværre var skaleringen på printeren forkert så LJ M9kom ud i ca TT 1:126

Det kan jeg jo ikke bruge til så meget men den ser da bedre ud end første forsøg.

Så må jeg prøve med Shapeways eller se om jeg kan finde et ledigt slot i næste uge

Det ser godt ud.

 Hvad er det for en printer, du har adgang til?

Det er en Objet printer. http://www.objet.com/3D-Printer/Objet_Eden250/.

Jeg kiggede lige dens specs. igennem og det ser ud til at mindste vægtykkelse er 0.6mm.

Det forklarer at selvom printet generelt ser pænt er der to steder hvor vognkassen skal spartles hvis jeg skulle bruge. De to steder er i nærheden af vinduer til motorrum hvor vægtykkelsen ihvertfald i 1:160 er 0.6mm hvilket jo er lige på grænsen, men det burde jo være lykkedes pga. den 'forkerte' skalering.

Generelt virker printet fra Objet printeren bedre en shapeways hvor specielt den ene front er ret vaskebræt agtig . Det fremgår hvis også af et af de tidligere billeder.

Jeg har dog besluttet at bestille print i 2 forskellige materialer fra shapeways og håber også på et timeslot med rigtig skalering i forsøgs værkstedet.

Flotte sager du har lavet der - jeg har lige fundet et link på Youtube, der viser hvordan den virker

http://www.youtube.com/watch?v=P2OZ01vaN2g

Venlig hilsen

Lars

Tak for de pæne ord. Spændende video, det er utroligt det kan lade sig gøre.

Førsøgsværkstedet kom først men Shapeways leverer på mandag.

Jeg har bestilt to på Shapeways.

En i Ultra frosted detail og en i White, Strong & Flexible deres standard materiale.

Førsøgsværkstedet's print ser ok ud men lige som i sidste print er der lidt spartleri påkrævet.

Det ser også ud til at befæstigelsen af tagkølerne er lidt for svag.

To kølere var faldet i afrensningen af støttemateriale, men på videoen ser det også ud til at være en voldsom process.

Her ses Det gamle Shapeways print og det nye fra værkstedet.



Jeg synes det ser bedre ud men måske skulle man overveje ikke at bruge de originale puffere men lade fronten fortsætte ned med puffere på, lidt ala' den måde Freja modeltog gør det, dog uden 'vom-skæg'

Billedet stammer fra http://svjmjk.blogspot.com/2010/01/tkvj-m3-er-snart-kreklar.html

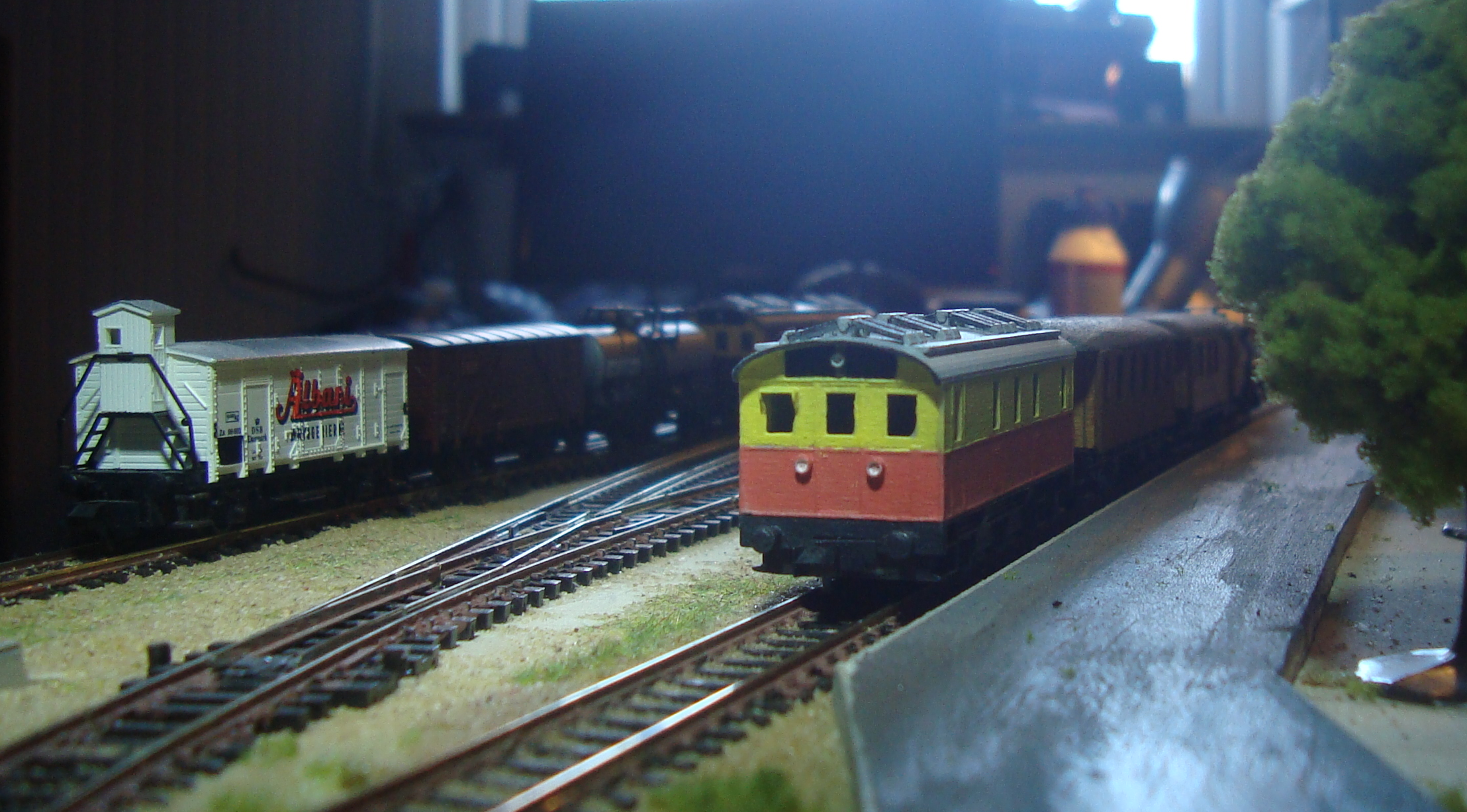

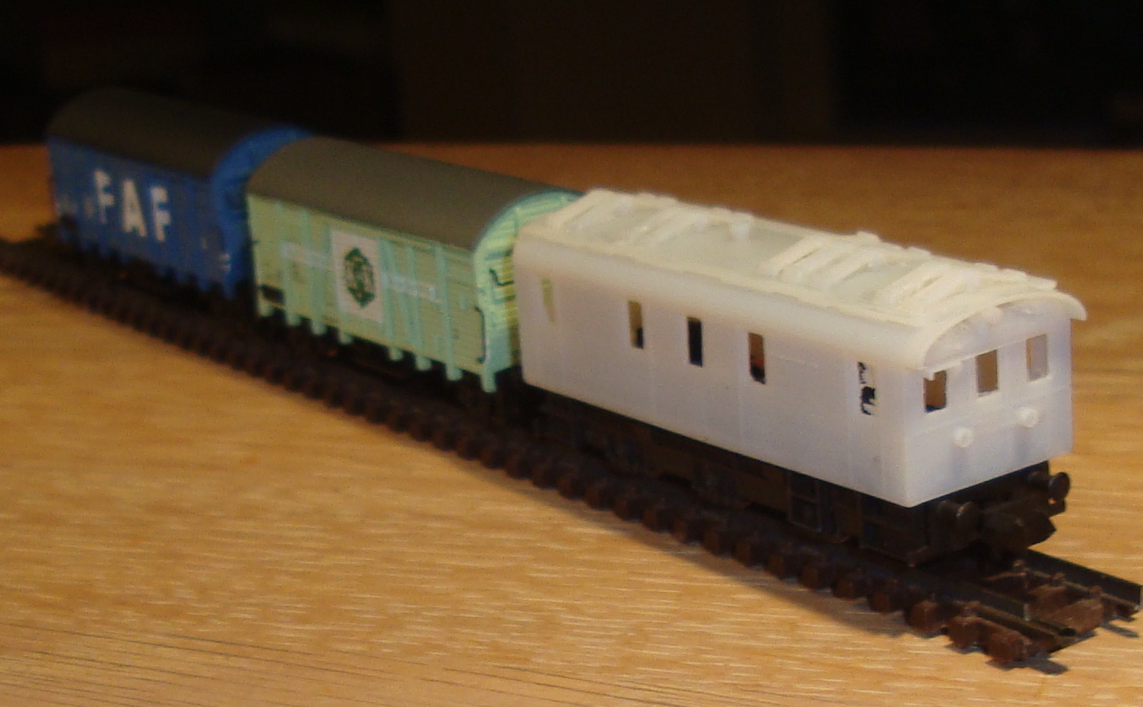

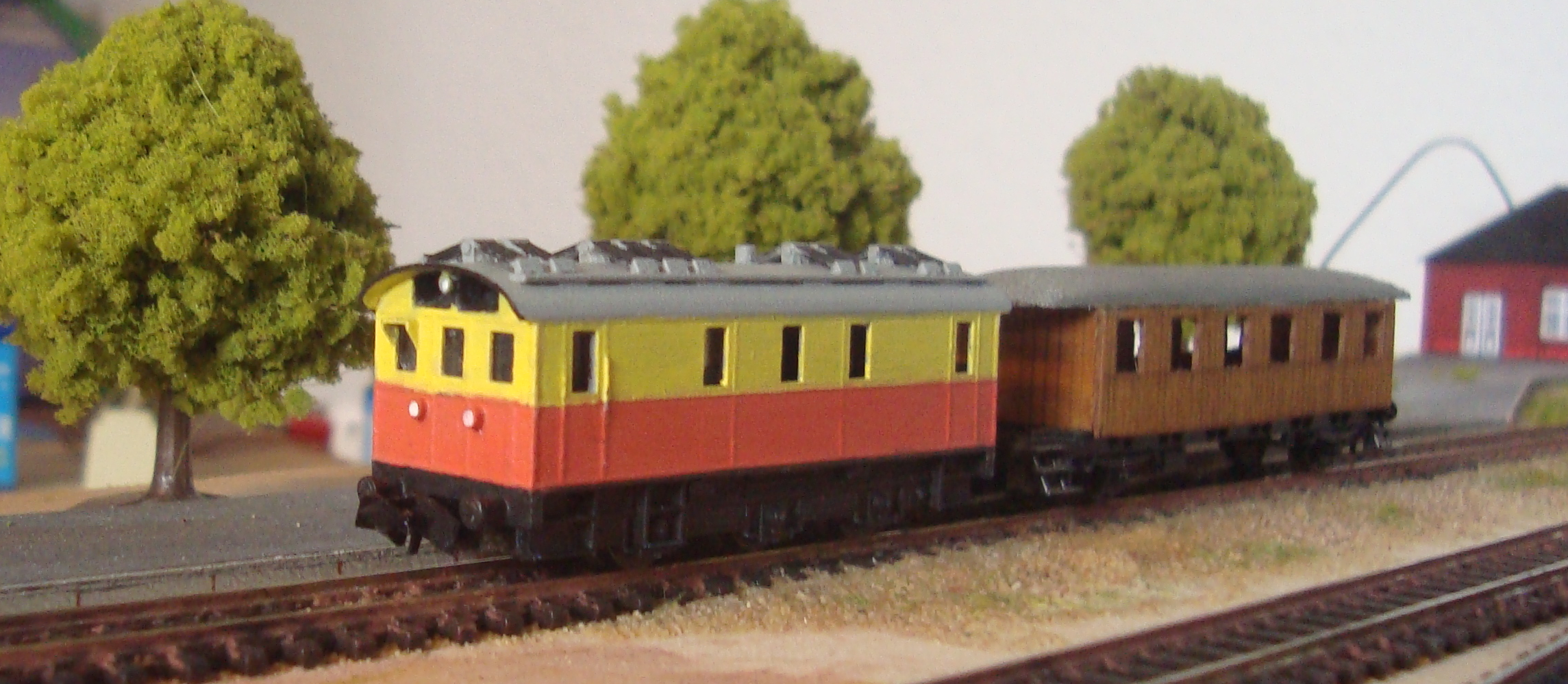

Tilslut et billede med et par vogne på krogen, inklusive 'printergrater'



Go' weekend

Søren

Comparativ analyse

La' os kigge lidt på målene igen inden jeg laver tredie og forhåbentligt sidste iteration.

Jeg har fået lov til at bruge uddrag af et billede af LJ M9 taget af Jan Pedersen. Tak for det.

Billedet findes på Jans hjemmeside http://www.lollandsbanen-privat.dk

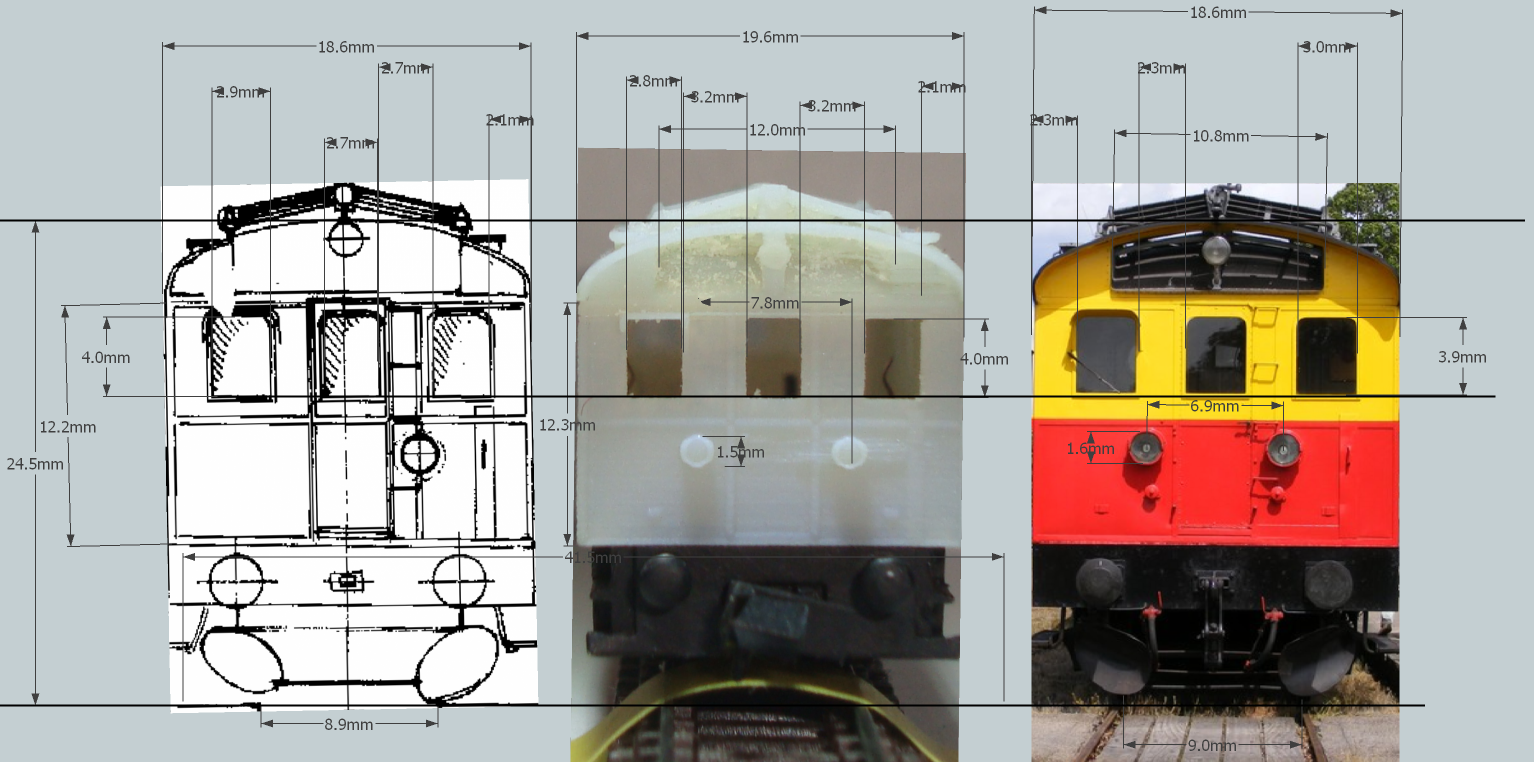

Sammenligningen er altså mellem:

Til venstre: Uddrag af tegning fra motormateriel 1

I midten: Print fra forsøgs værksted

Til højre: Uddrag af billede af M9 fra Jans hjemmeside.

Sammenligningen er lavet i Sketchup.

1) det ses at printet er 1mm for bredt. Det er der ikke så meget at gøre ved jvnf. tidligere indlæg, med mindre en anden og mere korrekt undervogn kan fremskaffes.

2) vinduer ar åbenbart lidt for smalle 2.8mm på print 3mm på M9 og 2.9 på tegning og lidt for høje 4mm mod 3.9 på tegning og M9.-> Begge dele ændres

3) den ekstra mm i bredden af vognkassen er ikke ligeligt fordelt da afstand på print mellem vinduer er 0.5 mm for stort. ->Vinduer gøres lidt bredere, dette vil mindske mellemrum.

4) lygter sidded lidt for langt fra hinanden. ->Afstand formindskes

5) Puffer sidder i korrekt højde, jeg må ha' målt forkert sidste gang . Med det ser ikke godt ud at fronten ikke er plan. ->Print udstyres med 'skørt' og puffer ala' Freja versionen.

6) 'Luftindtag' for bredt. -> mindskes til 10.8 som M9











Nye print

Så kom de nye print fra Shapeway.

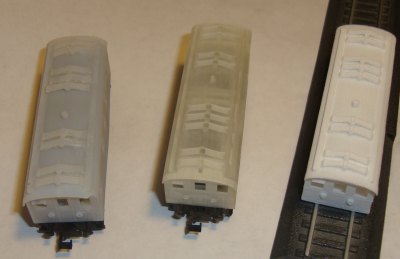

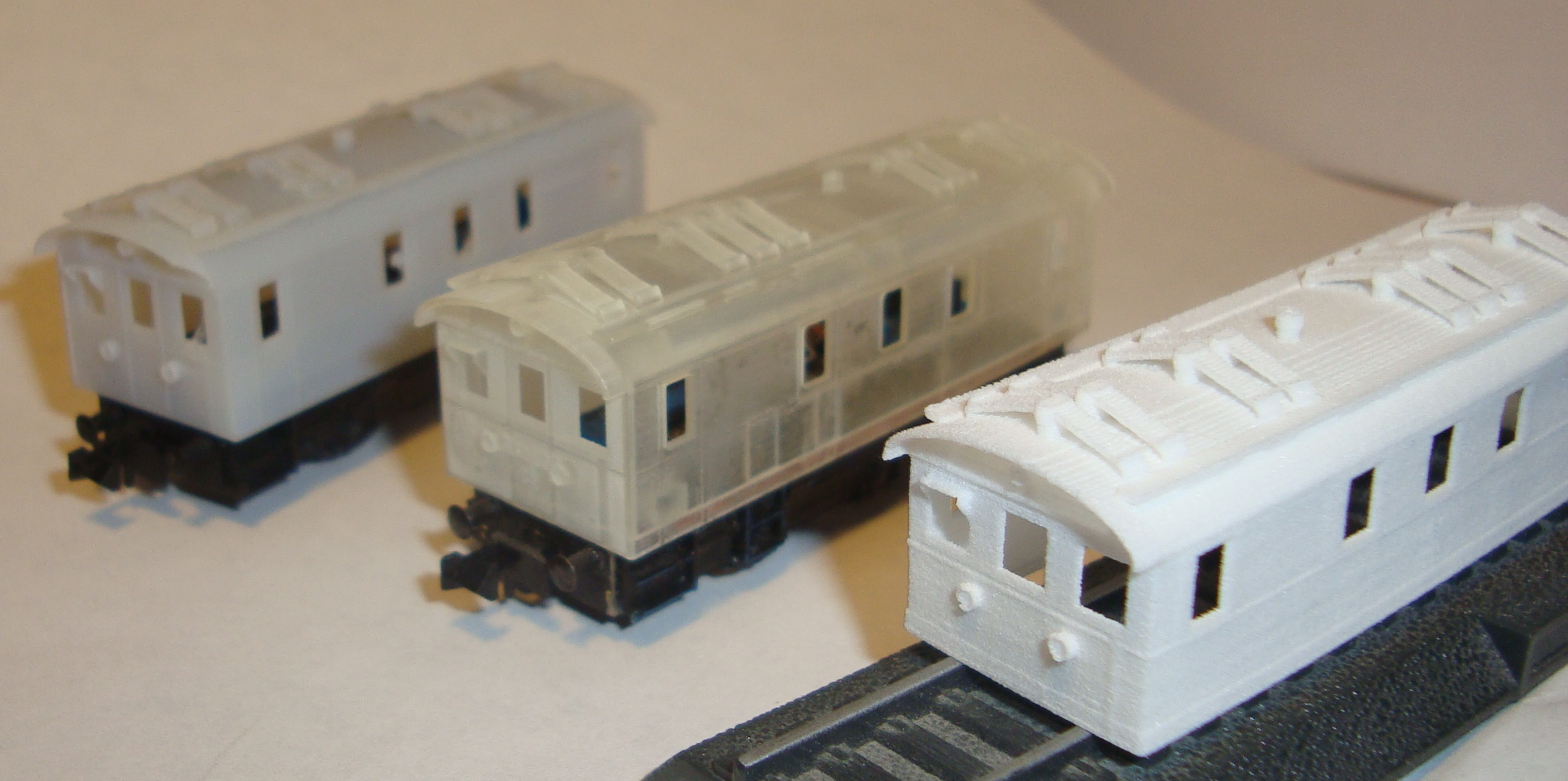

Vi har

a) Til venstre Print fra forsøgs værksted

b) I midten Ultra frosted detail fra Shapeways

c) Til højre White strong fra Shapeways.

Der er næppe nogen tvivl om rangfølgen b, a, c

b står meget skarpt i alle detaljer og specielt 'luftindtag' er ikke så nulret som a. Der er også 'luft' under kølerne hvad der ikke i samme grad er tilfældet for a.

c kan næppe anvendes den er lidt skæv og meget nopret, men modellen overholder heller ikke de krav materialet stiller (min væg tykkelse 0.7mm) oa. så det er forventet.

Konklusion: næste print blir i kvalitet b.

Nu med puffer.

Så blev sketchup modellen med puffer færdig.

Her ses den uploadede Sketchup model på Shapeways hjemmeside:

  http://shpws.me/3Mam.

Husk at trykke på 3D 'knappen' når du har trykket på linket til Shapeways.

Derefter bruges musen til at dreje modellen rundt i 3D.

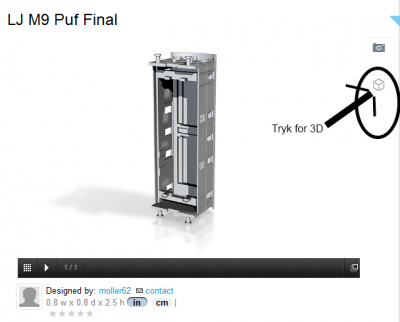

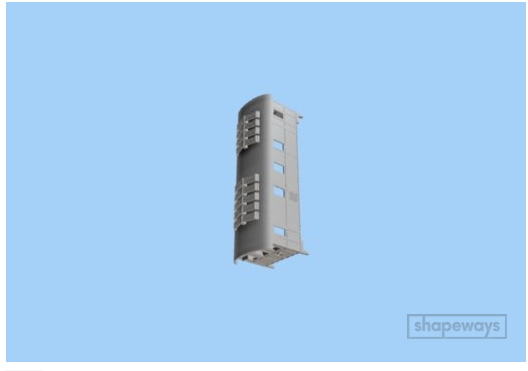

Screendump fra Shapeways:

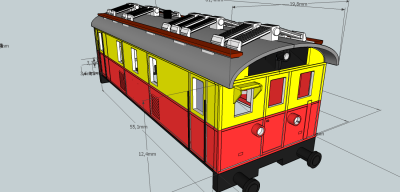

Her ses en 2-D rendering med farver direkte fra Sketchup programmet.

De fysiske modeller leveret fra Shapeways skulle komme på mandag.

/Søren



Det ser meget spændende ud, selv om jeg ikke får 3D knappen frem på siden.

Jeg glæder mig til det færdige resultat.

Hvad med undervognen?

Hej Søren

Er det meningen at den kommer til salg hos Shapeways ?

Hej Carsten.

Det korte svar er ja

Den kommer til salg når jeg har fået de næste prototype print med puffer hjem og har verificeret at de er korrekte og passer på undervognen.

Det er mit håb at andre vil bidrage med 3-D modeller i N og stille dem til rådighed på Shapeways så vi alle kan få glæde af dem.

Oplagte muligheder til 3-D i N hvor man kan finde egnede undervogne kunne være:

• TKVJ C1 personvogn
• TKVJ D62 person/pakvogn
• David fra SKRJ og diverse Triangeel vogne.

Alle forbilleder med relativt enkle 'firkantede' former som let kan modeleres i Sketchup og printes på Shapeways.

/Søren

Så er der print med fra Shapeways med puffer.



Mht. til undervognen har jeg ikke rigtigt fundet de vises sten endnu

Problenet er først og fremmest at finde en industriel underdel med 3 drivende aksler med en indbyrdes afstand på ca. 10,5mm.

Hvis det lykkedes er det relativt let at fremstille korrekte sidderammer i Sketchup.

Kandidater kunne være et lille 3 koblet tender lok eller måske en tre-akslet boggie fra et større diesel/ellokomotiv.

Gode ideer er velkomne.

Indtil videre nøjes jeg med Fleishman

mvh

Søren



Hvordan går det med projektet?

Nu skal vi da snart se det færdige lokomotiv?

Tak for interessen.

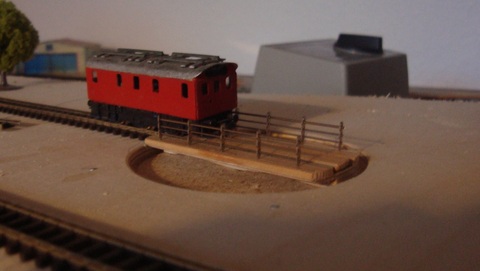

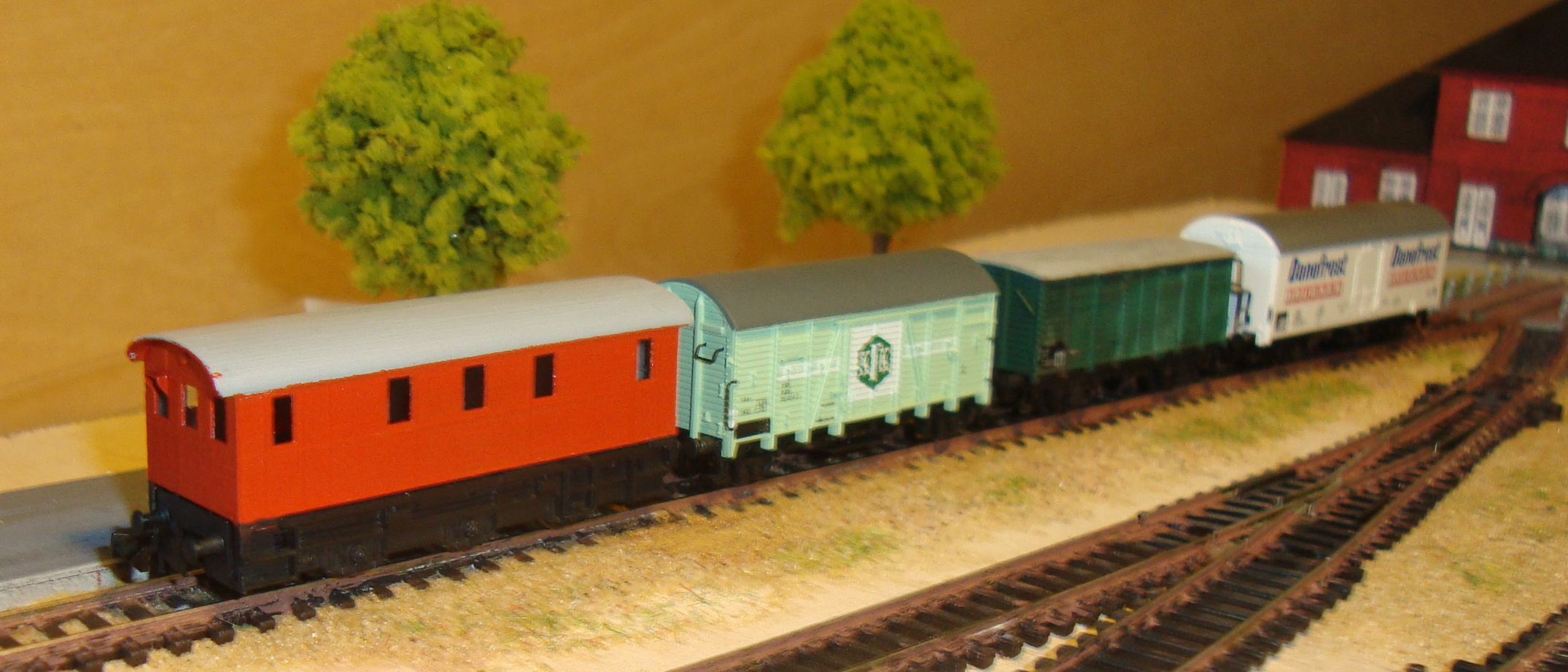

Det går fremad men helt færdigt er det nu ikke. Her et par billeder men jeg må understrege at det er 'work in progress'  håber jeg

mvh Søren

Der mangler lidt maling af undervogn og tag detaljer og grænsen mellem det gul og brune skal trækkes lidt skarpere op.





Lidt kanarie. Der mangler repræsentering af 'gelænderne' ved siden af dørerne.

Lidt fra oven:



Virkelig flot arbejde - og så i skala N!

Kanarie fuglen - køb den før din nabo

Tak for de pæne ord, det luner altid.

Der har tidligere været spurgt om modellen bliver offentligt på Shapeways.

Det er den nu til ca 30euro.

Modellen findes på Shapeways http://shpws.me/4qdk

Det kan være at der er nogen som kan slippe lidt bedre afsted med maler arbejdet end mig (

mvh

Søren



Virkelig flot resultat!

Jeg mente, at du havde nævnt hvad du brugte som undervogn, men jeg kan ikke lige se, hvor det står.

Kan du ikke lige oplyse (igen..) hvilket lokomotiv du har brugt?

Tak.

Jeg har brugt Fleishman model nr.7218. Den ses herunder.

Lige et 'aften' billede:

Jeg har netop købt (og modtaget) et 3D-print. Rigtig fin ting i nips!!! Tilsvarende har jeg erhvervet 1 stk. Fleischmann 7218 til en fornuftig penge på QXL og glæder mig til, at efteråret indfinder sig = modelbyggetid

NB, jeg vil forsøge mig med SketchUp "en gang" og har downloadet en prøveversion. Umiddelbart ser det ud til, at man kun får lov til at prøve programmet gratis i otte timer. Eller misforstår jeg mon noget?
