h087 tegninger

hej alle

her vil jeg efterhånden lægge materieltegninger fra min hånd ind

og fra andre hvor jeg har en tilladelse til at bruge/vise dem

I bedes bemærke at tegningerne ( h087) bør/skal betragtes som en slags

DRM tegning med flere detaljer ( altså en oversigtstegning ) og

ikke en byggetegning - så derfor - mål efter - hvis fejl bemærkes

venligst give mig besked - så det kan rettes - osv



med venlig hilsen

henning h087



__________________

med venlig hilsen

henning h087 - togunivers 1:1 i 1:87 - h087@hotmail.dk + Rundremisen-forum/Rundremisen-arkiv, MjKf h087.dk

det vigtigste i at vide - er at vide -  hvad man ikke ved

Like 0 kan lide
Top


h087

togtosse

Græsted

Indlæg: 1.903

PB  Blog

hej

dette skal betragtes som en prøve

skal forst lige have lært at bruge dette og andre nye programmer jeg har fået ind

der er sket en del her i klubben KmK

har fået lavet første del af det interne netværk

således at jeg pruger min private PC og ikke klubbens

dernæst har jeg fået office 2007 - og skal vende mig til det

dernæst diverse redigeringsprogramer og pdf -

og da jeg er lidt tung i det med indlæring og viden om PC

( min korttidshusker er ikke så god mere - og må derfor ændre arbejdsgang

dvs - prøve - skrive ned hvad jeg gør - huske hvor jeg lagde det jeg skrev ned

- kontrolere - prøve igen osv)

men nok om det - det er mit problem

vi prøver at lægge en tegning i pdf ind





__________________

med venlig hilsen

henning h087 - togunivers 1:1 i 1:87 - h087@hotmail.dk + Rundremisen-forum/Rundremisen-arkiv, MjKf h087.dk

det vigtigste i at vide - er at vide -  hvad man ikke ved

Like 0 kan lide
Top


h087

togtosse

Græsted

Indlæg: 1.903

PB  Blog

hej

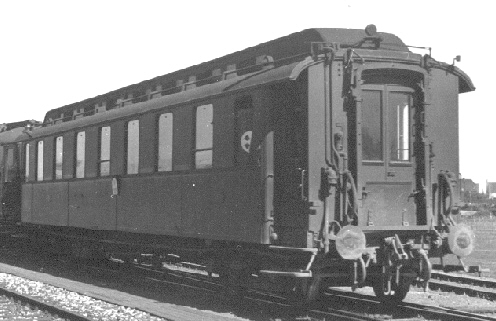

så her en ARM 151 - 154 pladebeklædt - data fremgår af tegningen

Foto : James Steffensen / DMJK

det skulle være et højere tysk komandotog - fremført af MP + ARM ved Skive ca 1944

bemærk at vognen både har vacum og trykluftbremse

Billede

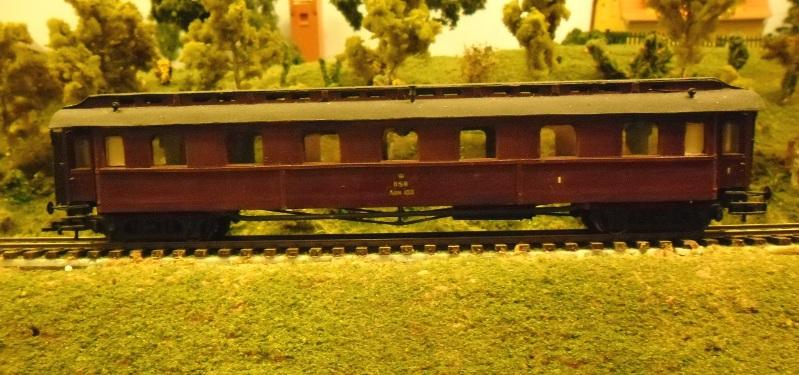

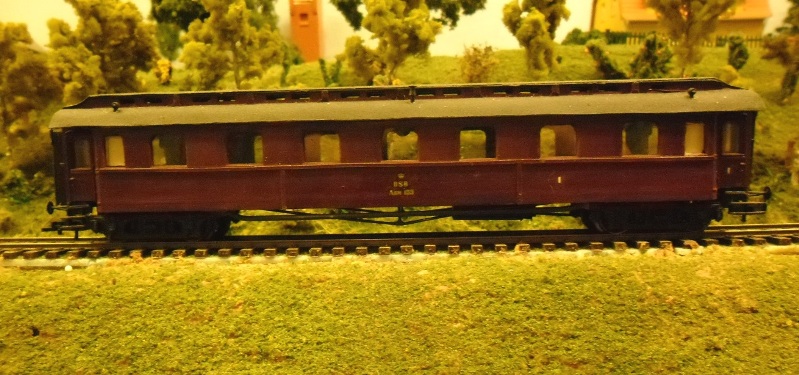

og her et foto af modellen

Billede



AttachmentStørrelse
ARM 151 - 154.pdf 127.24 kB
__________________

med venlig hilsen

henning h087 - togunivers 1:1 i 1:87 - h087@hotmail.dk + Rundremisen-forum/Rundremisen-arkiv, MjKf h087.dk

det vigtigste i at vide - er at vide -  hvad man ikke ved

Like 0 kan lide
Top


h087

togtosse

Græsted

Indlæg: 1.903

PB  Blog



DSB litra CO 2741 - 2747

og lidt foto

1 i drift og 2 ophug

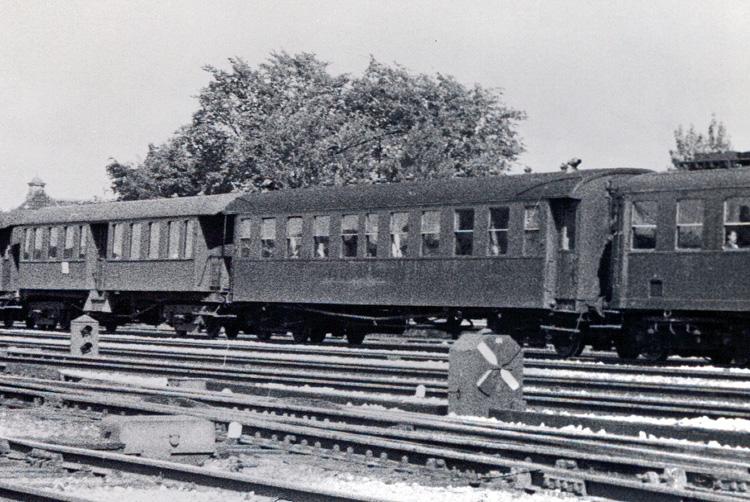

Roskilde 1961 - Foto Arne Kirkeby / OMJK

Billede

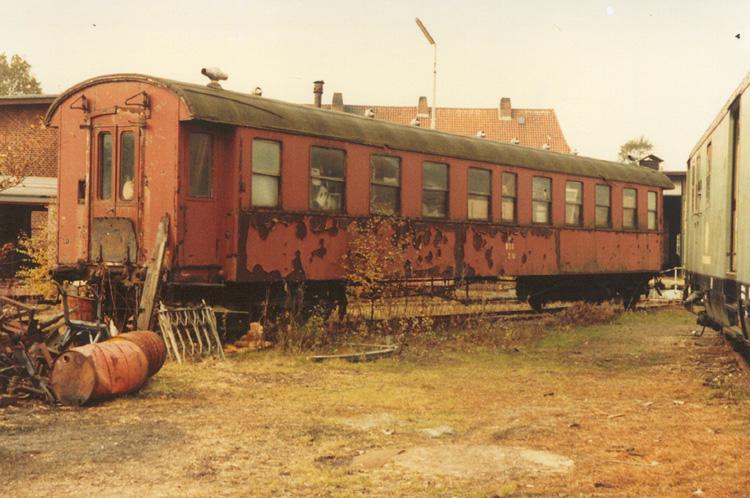

og her ophug Randers 1985 - foto Ole Pedersen

Billede

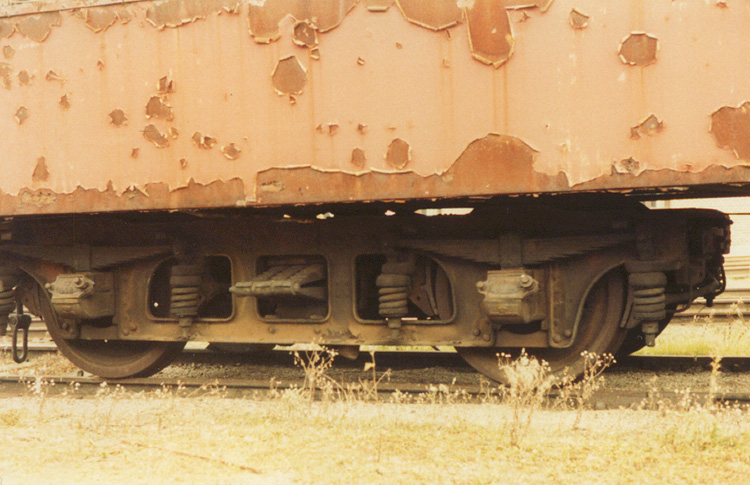

og af bogien - "Berlintruck" eller 2,5m ståltruck - foto Ole Pedersen

Billede

AttachmentStørrelse
CO 2741 - 2747.pdf 94.03 kB
__________________

med venlig hilsen

henning h087 - togunivers 1:1 i 1:87 - h087@hotmail.dk + Rundremisen-forum/Rundremisen-arkiv, MjKf h087.dk

det vigtigste i at vide - er at vide -  hvad man ikke ved

Like 0 kan lide
Top


h087

togtosse

Græsted

Indlæg: 1.903

PB  Blog

og så

MK/FK + 1 foto af bæstet på en dejlig station fra dengang der var stationer

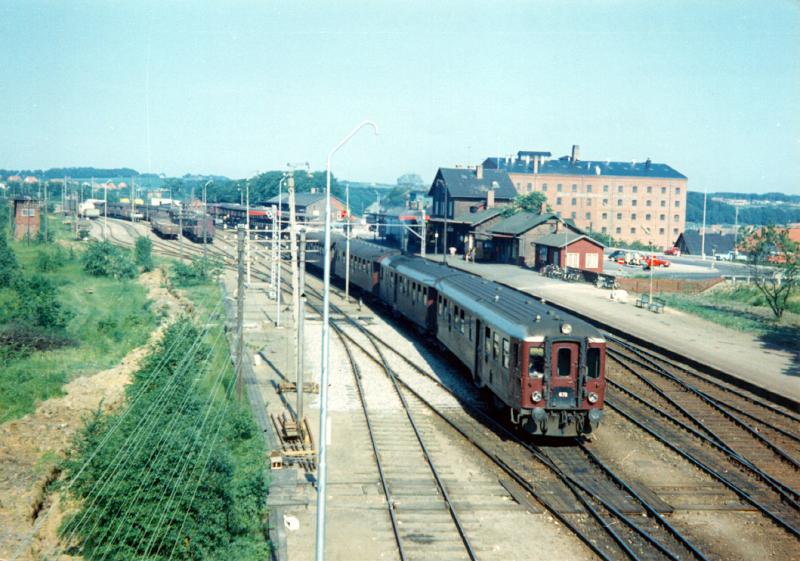

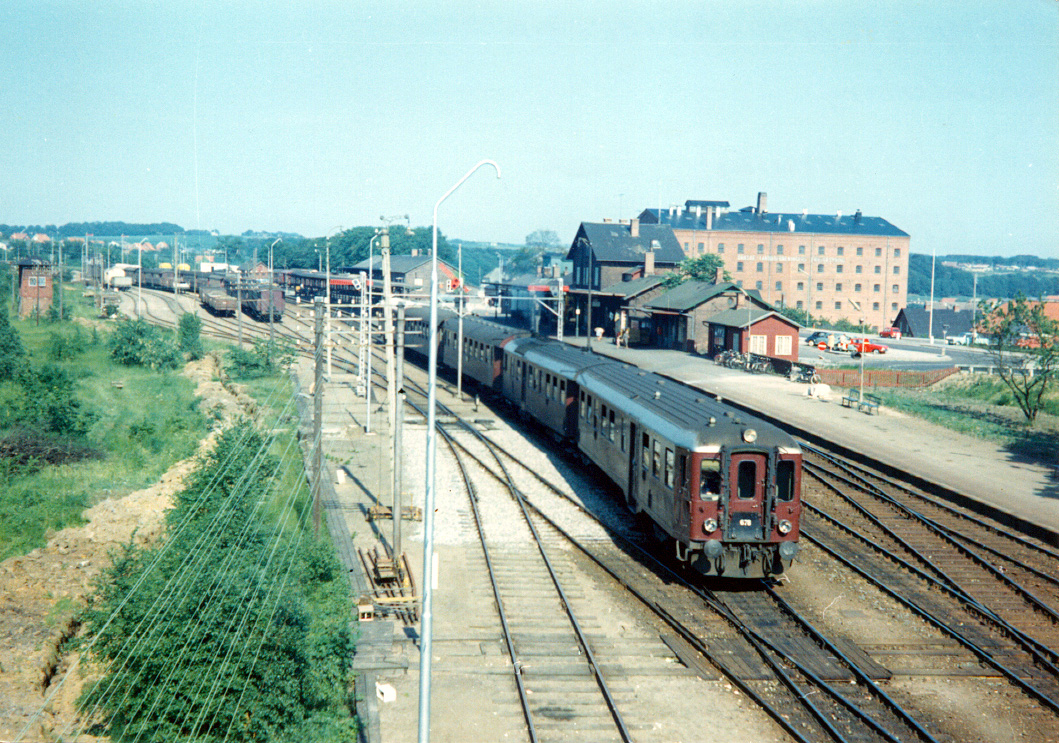

FK 678 / MK 677 + AX + CB, 1966 Skanderborg - Foto Arne Kirkeby / OMJK

Billede

AttachmentStørrelse
MK FK 677 - 684.pdf 352.84 kB
__________________

med venlig hilsen

henning h087 - togunivers 1:1 i 1:87 - h087@hotmail.dk + Rundremisen-forum/Rundremisen-arkiv, MjKf h087.dk

det vigtigste i at vide - er at vide -  hvad man ikke ved

Like 0 kan lide
Top


henho

It-konsulent

Ringkøbing

Indlæg: 1.342

PB

Herlige tegninger - tak for dem Smile

__________________

MVH

Henrik
2-skinne, dansk, epoke3b, medlem af SdMJK

Bruger Z21 på hjemmebanen.

Like 0 kan lide
Top


h087

togtosse

Græsted

Indlæg: 1.903

PB  Blog

mange tak Henrik

men her DSB AF 95 - 99

bemærk at tegningen viser vogntypen med gennemgående regnskede - dvs efter 1958

samt nogle fotos

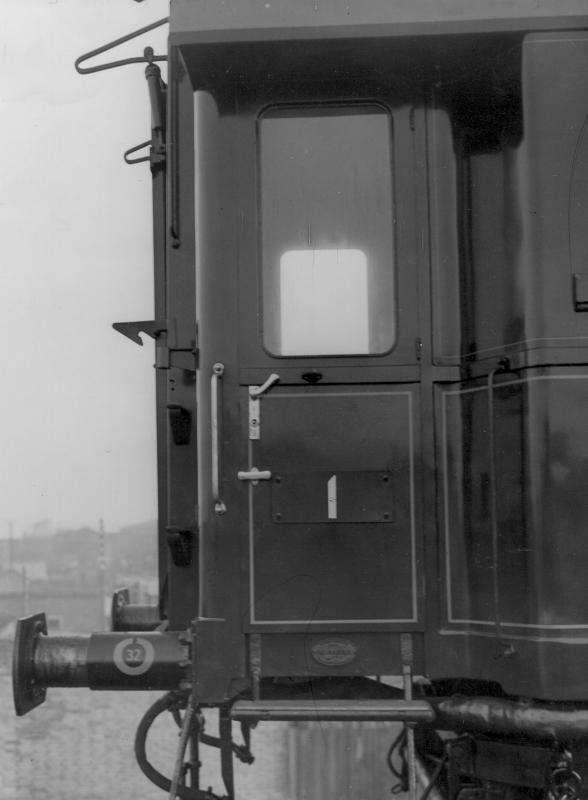

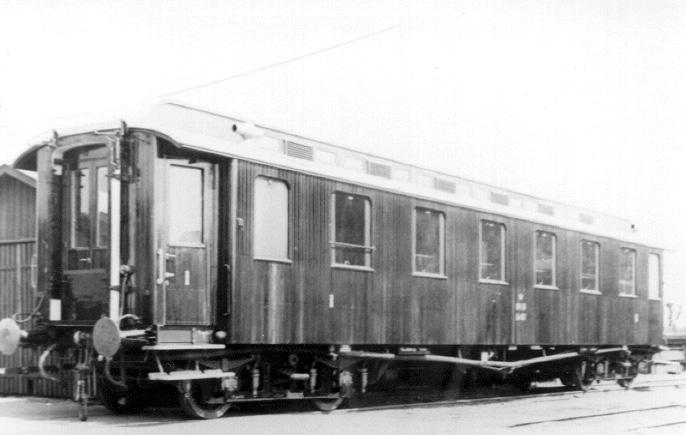

og her AF 97 - den udvendige stang ved vinduet ved siden af toilettet er såvidt jeg husker en støttestang for sygebåre

CvkKh 1943, Foto : DSB

Billede

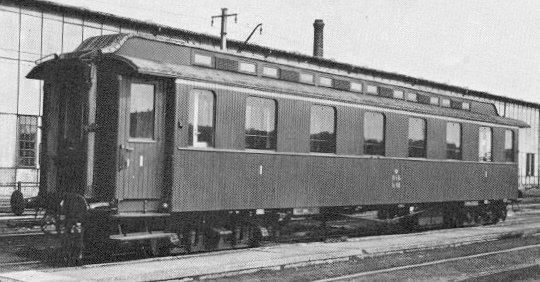

og her AF 98 i vinrød med gul stribe for første kl. - og at der stadig er klassemarkering med 1-taller - både på dør og vognkasse

bemærk også at regnskederne nu er gennemgående på hele vognkassen og ikke kun ved vinduerne

København ca 1958, Foto DSB eller PC Johansen

Billede

Vi kan så håbe at rygterne tal sandt at et dansk modelfirma vil udgive denne vogntype - der også kan bruges som CML og CP, men mere om disse når vi kommer til tegningerne af disse



AttachmentStørrelse
AF 95 - 99.pdf - 1958 - udr 129.54 kB
__________________

med venlig hilsen

henning h087 - togunivers 1:1 i 1:87 - h087@hotmail.dk + Rundremisen-forum/Rundremisen-arkiv, MjKf h087.dk

det vigtigste i at vide - er at vide -  hvad man ikke ved

Like 0 kan lide
Top


h087

togtosse

Græsted

Indlæg: 1.903

PB  Blog

Hej

og affødt at et for nyligt indlæg hvor AC bliver berørt og som står på min ønskeliste

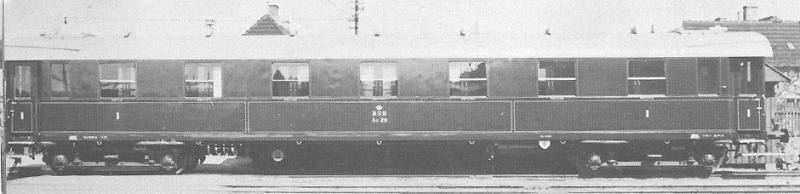

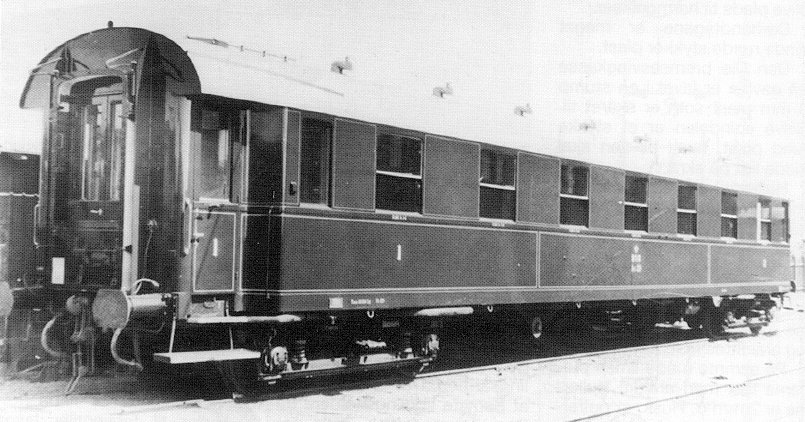

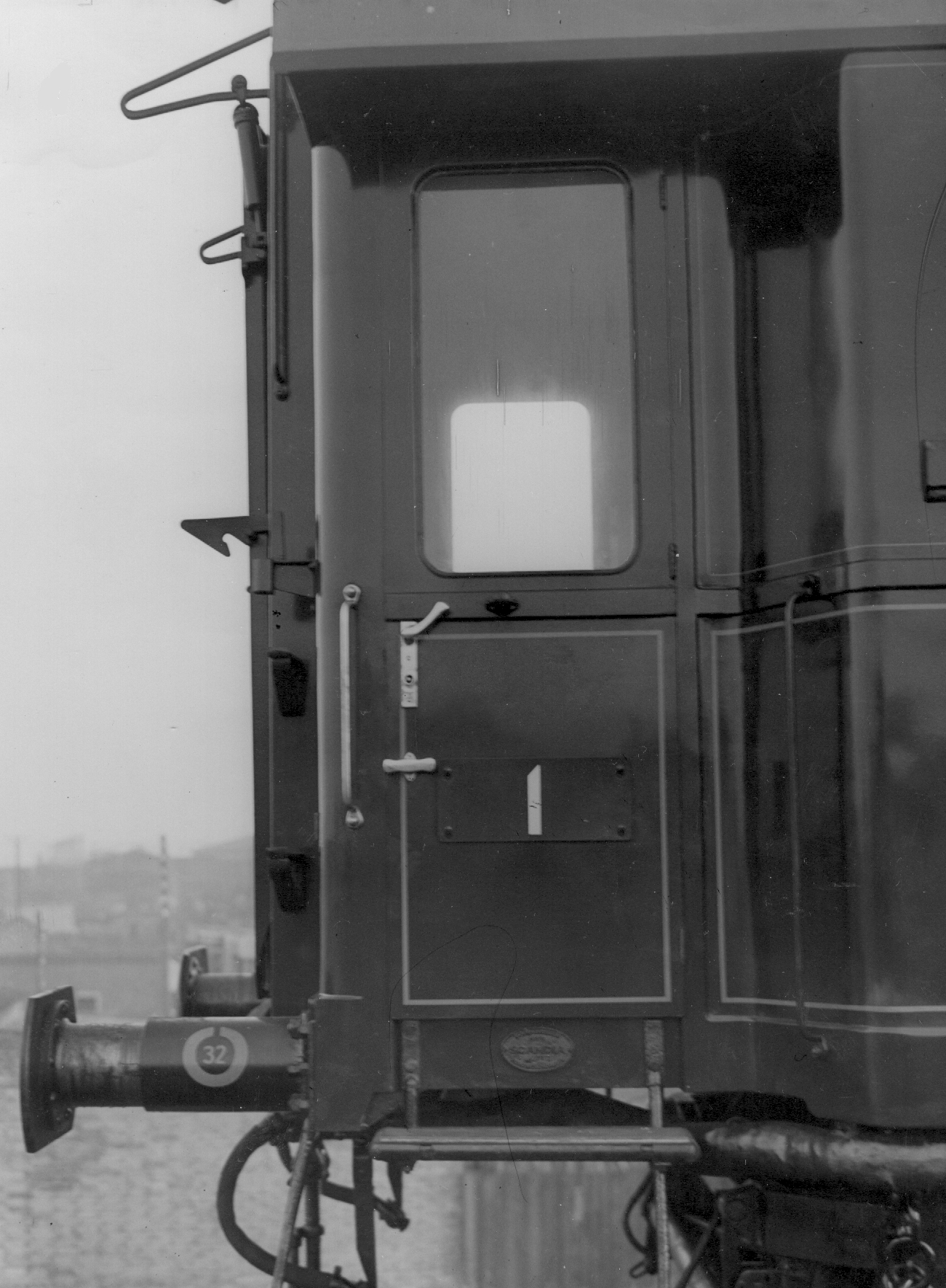

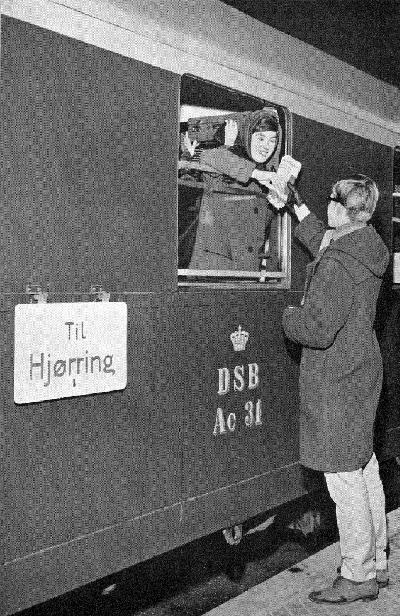

først AC 27 - 36 : foto : DSB

tegningen af AC 27 - 36 er en meget gammel tegning - fra omkring 70 - men er først indskrevet i 80

Billede

Billede

Billede

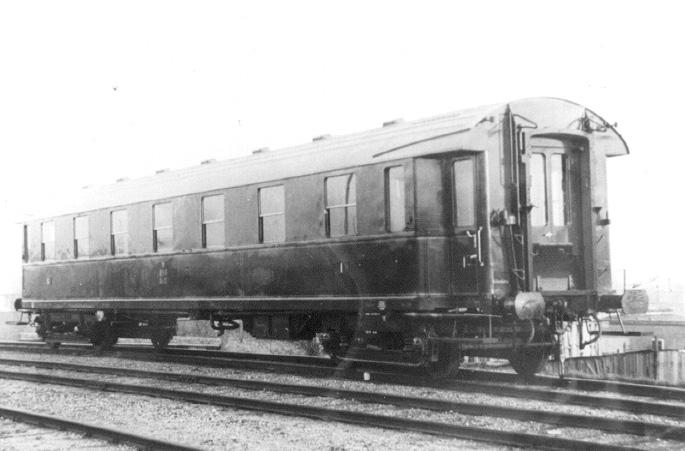

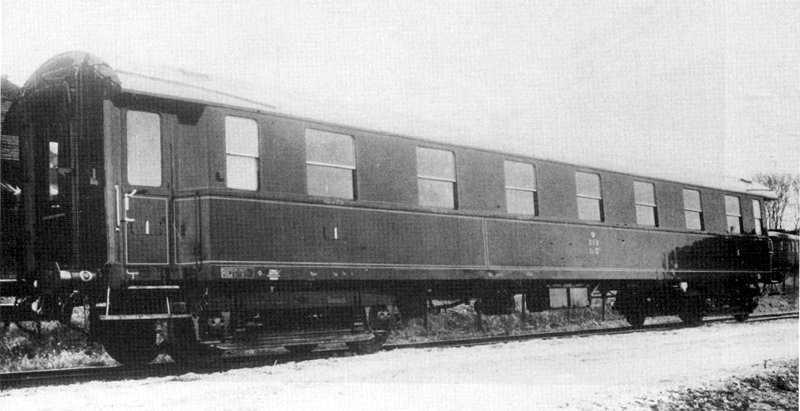

og her AC 37 : foto : DSB

Billede

Billede

Billede

Så hvis Heljan laver den - ville det jo være rat hvis begge versioner kom - men der er jo nogen forskelle - bla vinduer og tag

vi eller jeg vil jo gerne have det hele





AttachmentStørrelse
AC 27 - 36.pdf 71.6 kB
AC 37 - 42.pdf 105.92 kB
__________________

med venlig hilsen

henning h087 - togunivers 1:1 i 1:87 - h087@hotmail.dk + Rundremisen-forum/Rundremisen-arkiv, MjKf h087.dk

det vigtigste i at vide - er at vide -  hvad man ikke ved

Like 0 kan lide
Top


h087

togtosse

Græsted

Indlæg: 1.903

PB  Blog





DSB AL 341 - 350

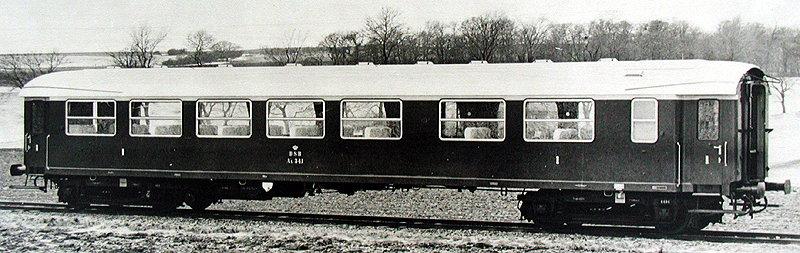

AL 341, 1958 Randers - foto Scandia / DSB

Billede

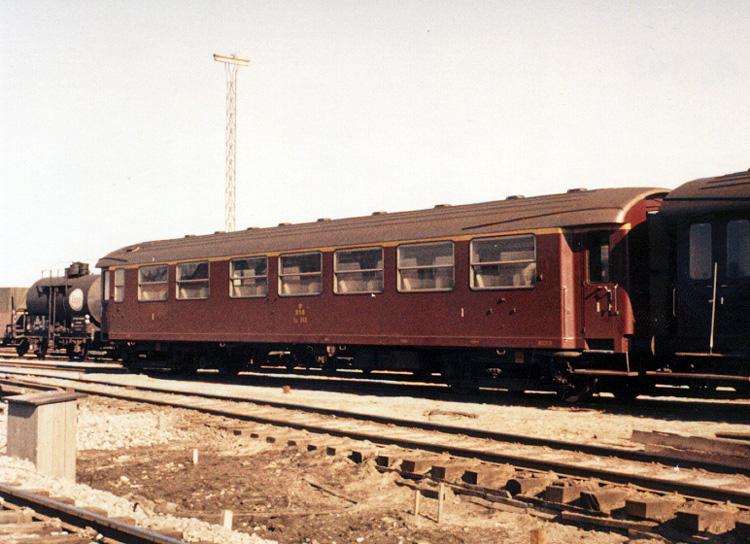

AL 342, 1958 Helsingør - foto : P E Clausen / DMJK

Billede

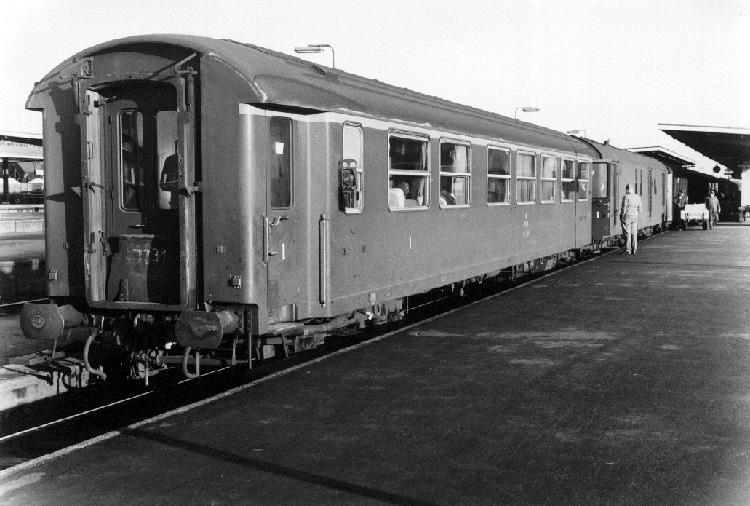

AL 349, 1959 Odense - foto : Arne Kirkeby / OMJK

Billede

AL 349, 1959 Odense - foto : Arne Kirkeby / OMJK

Billede

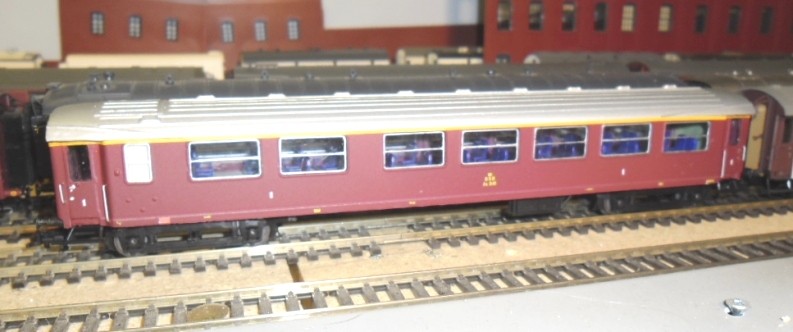

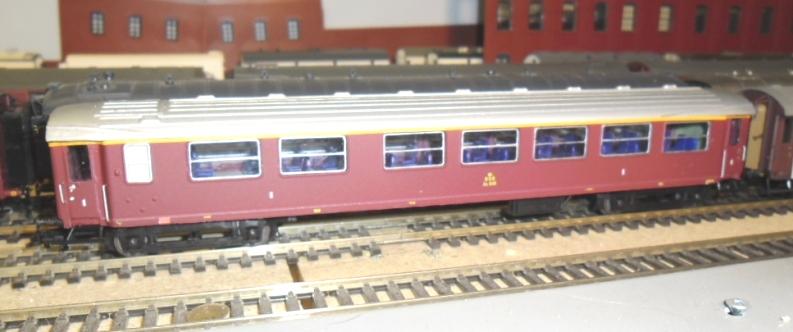

og her modellen fra DF model - AL 341

Billede

 sorry - havde glemt tegningen -

AttachmentStørrelse
AL 341 - 350.pdf 106.89 kB
__________________

med venlig hilsen

henning h087 - togunivers 1:1 i 1:87 - h087@hotmail.dk + Rundremisen-forum/Rundremisen-arkiv, MjKf h087.dk

det vigtigste i at vide - er at vide -  hvad man ikke ved

Like 0 kan lide
Top


UTJ

Indlæg: 438

PB

AF/CP og CML er tegnet hos en fabrikant på Fyn

AC er næsten tegnet hos en fabrikant på Fyn, inkl mulighed for to typer tag - hullerne er forberedt i CB-taget, hvis den opmærksomme kigger efter.

Like 0 kan lide
Top


Torndahl

Indlæg: 93

PB  Blog  Hjemmeside

Tak til Henning for hans meget store arbejde med at lægge alle disse interessante og sjove billeder ind. Det er virkelig til gavn for mange af os, der kigger med. Jeg tror også, at jeg kan spore et forsøg fra Hennings side på at få lagt pres på Heljan for at få den AC-vogn højere op på firmaets prioriteringsliste. Hvis, det er korrekt opfattet, melder jeg mig under den fane - lad os nu få den AC Heljan! Og med den høje kvalitet I lægger i jeres personvognsproduktion, kan den kun blive endnu et "hit" fra jeres produktionsbånd.

Og som bemærkning til UTJ's indlæg er der vel blot at tilføje, at det lover godt, at AC'en er under frembringelse.

Mvh

LT

__________________

LT
DCC, DSB og DB 1945-64.

Like 0 kan lide
Top


h087

togtosse

Græsted

Indlæg: 1.903

PB  Blog

Hej alle

først UTJs udmelding

det lover s´u godt - men kan også se fallitten i fremtiden - men det er sket før - men herligt - så er fallitten underordnet - havde faktisk lagt mærke til det med forhullerne - allerede på AV - og det er en meget stor forglemmelse - at jeg ikke har nævnt det før - så der undskylder jeg - har jo lavet AV 283 og 284 der jo har sikkertag og wendelsuger samt AB styreledninger - og tagryttervogne har jeg en særlig forkærlighed for - så jeg kan se at det så bliver 3 + 3 AC, 2 AF og 4 CP og så er der dem klubbens medlemmer skal have - jo - der bliver glæde på dsb = de små baner

og LT

ja på en måde kan jeg godt indrømme LTs formodning - men ikke et pres på Heljan - men mere at hvis vi købere ligesom forudmeldte, enten til Heljan eller vores lokale togleverandør - så kunne den måske fremskyndes - men dertil skal så lige bemærkes - at Heljan jo ikke ligesådan kan "brase" ind ved togfabrikken - and "stop the press" - tog har det vel som : tog tager den tid tog ta`r (tyvstjålet fra noget om ost - som er en herlig spise - og så kommer den - når man kalder)

en anden ide jeg gerne vil kaste ud : Sort sønderjyde - ja - det er altså et tog jeg snakker om - MO = AC = BL = MO - et fedt sæt - og så er der nye nummervarianter igen

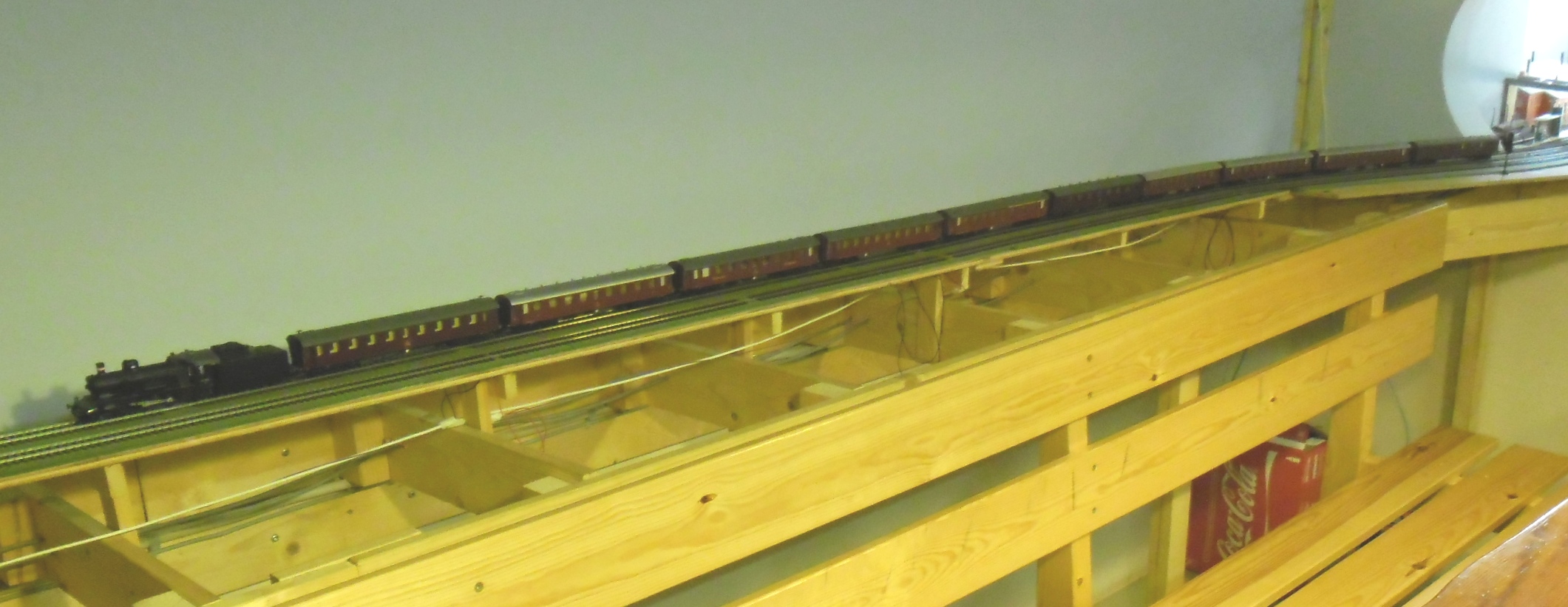

og så smider jeg lige et tog 25/58 på - syd for Aalborg : 9 stk Heljan + 1 Lilliput/H087 + 1 DF model

P 928 : Fh - Ar : Heljan - med større kulkasse

CA 1256 : Ab - Ng : Heljan

CA 1027 : Ab - Ng : Heljan

CAR 1289 : Ab - Ng : Heljan

CB 1107 : Hirtshals - Hj - Ng : Heljan

AV 292 : Hirtshals - Hj - Ng : Heljan

AC 26 : Fh - Ng : en Lilliput DB A4ü30 ombygget med sikkertag og wendelsugere - det var den førkrigs AC der blev bombesprængt ved Hobro - og som eneste gl AC der har dette tag - special

CD 1212 : Fh - Ng : Heljan

CA 1012 : Fh - Ng : Heljan

CB 1306 : Fh - Ng : Heljan

DC 5141 : Fh - Kbh : DF model

et herligt tog og korrekt oprangering - ok - lidt nummerblanding - men hvem ser det - og Heljan kommer vel med flere numreudg - ellers er der KMtekst

et stort tog til en P maskine - men TIB 1953 og 1957 siger togart HI 400 tons - tæt på - men inden for grænsen

Billede

__________________

med venlig hilsen

henning h087 - togunivers 1:1 i 1:87 - h087@hotmail.dk + Rundremisen-forum/Rundremisen-arkiv, MjKf h087.dk

det vigtigste i at vide - er at vide -  hvad man ikke ved

Like 0 kan lide
Top


h087

togtosse

Græsted

Indlæg: 1.903

PB  Blog

hej

så tilbage til tegninger

her AF 79 + 80 - kan godt lide de listebeklædte vogne

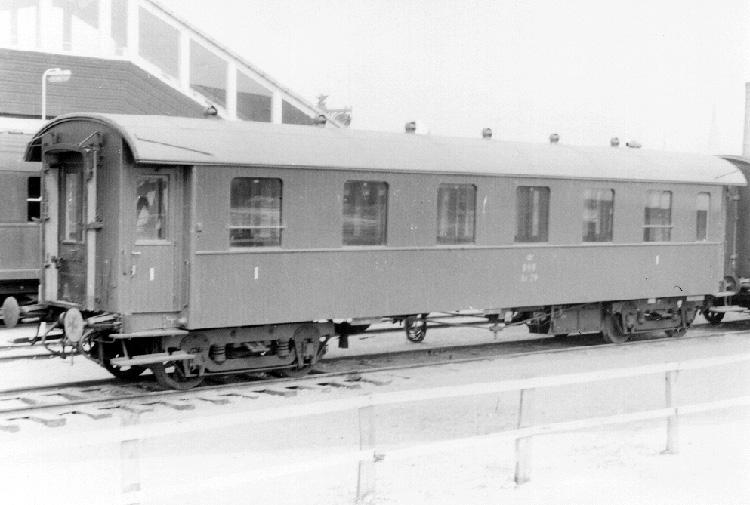

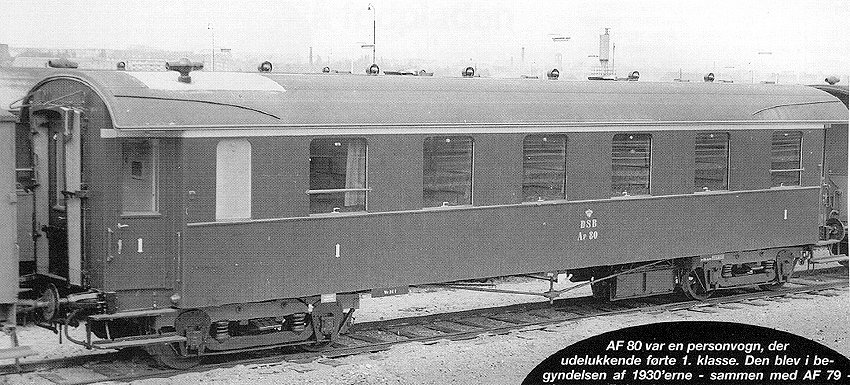

AF 79 - gangside - bemærk batteriplacering, 1959 Nyborg - foto SvJ

Billede

AF 80, kupeside - også der se batteriplacering - foto : øh / lokomotivet

Billede



og så en tegning - selvom der stå AF 79 gælden den også for AF 80 - og bemærk lige at batteriet sidder forskelligt på de to vogne

AttachmentStørrelse
AF 79 + 80 45.64 kB
__________________

med venlig hilsen

henning h087 - togunivers 1:1 i 1:87 - h087@hotmail.dk + Rundremisen-forum/Rundremisen-arkiv, MjKf h087.dk

det vigtigste i at vide - er at vide -  hvad man ikke ved

Like 0 kan lide
Top


h087

togtosse

Græsted

Indlæg: 1.903

PB  Blog

Hej

her  kommer så en AV 285 - 292

det er den model som Heljan har udgivet

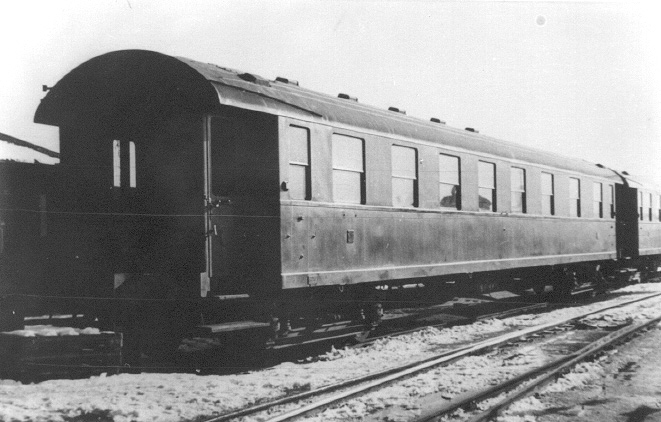

AV 285, 1956 Kh - foto PEC/DMJK

AV 285, 1956 Kh - foto PEC/DMJK

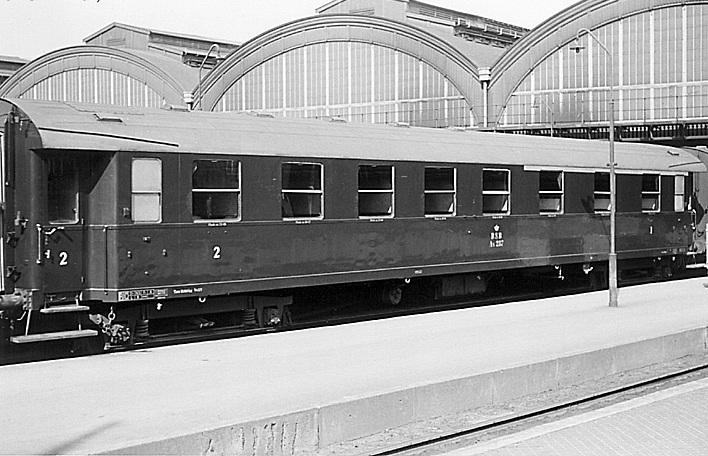

AV 287, 1965 Kh - foto DSB

AV 287, 1965 Kh - foto DSB

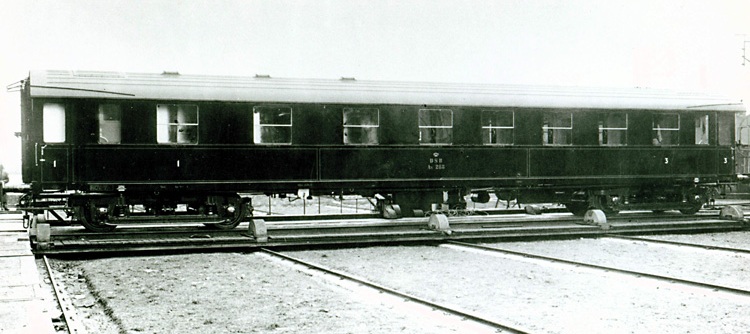

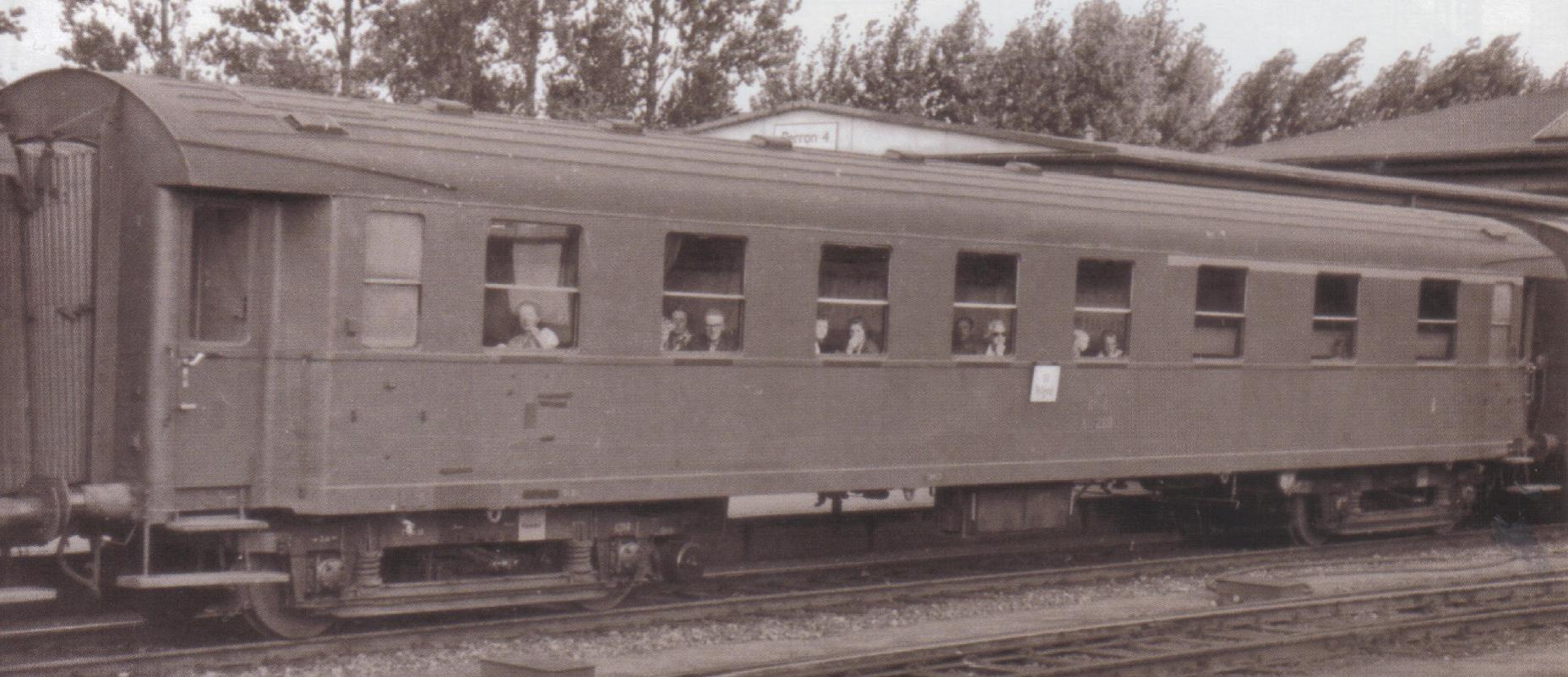

AV 288, 1950 Scandia AV 288, 1950 Scandia AV 289, 1960 Fa - foto Hans True / På SporetAV 289, 1960 Fa - foto Hans True / På Sporet og så lige huske at vedhæfte tegningen
AttachmentStørrelse
AV 285 - 292.pdf 45.59 kB
__________________

med venlig hilsen

henning h087 - togunivers 1:1 i 1:87 - h087@hotmail.dk + Rundremisen-forum/Rundremisen-arkiv, MjKf h087.dk

det vigtigste i at vide - er at vide -  hvad man ikke ved

Like 0 kan lide
Top


h087

togtosse

Græsted

Indlæg: 1.903

PB  Blog

og her CAR 1041 - 1046

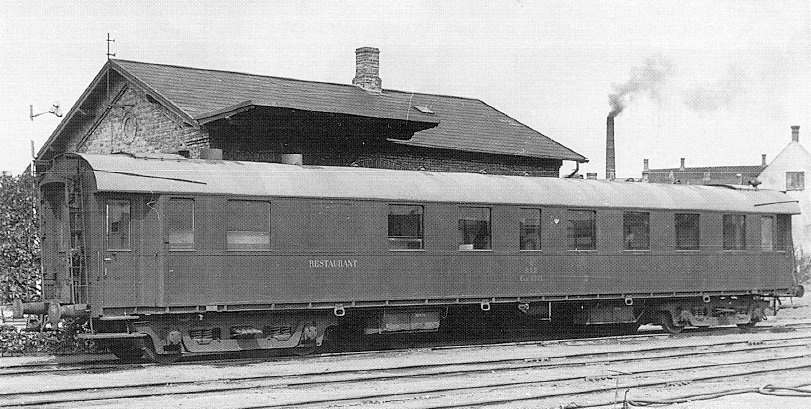

CAR 1041, 1951 Ab - DSB

CAR 1041, 1951 Ab - DSB

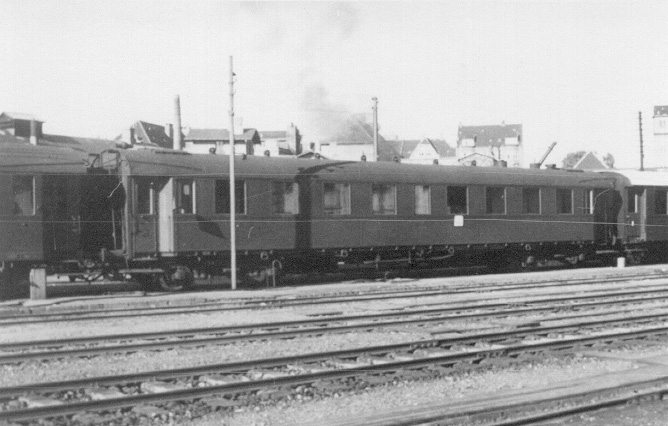

CAR 1045, Ab - PEC / DMJK

CAR 1045, Ab - PEC / DMJK

og tegning

AttachmentStørrelse
CAR 1041 - 1046.pdf 37.68 kB
__________________

med venlig hilsen

henning h087 - togunivers 1:1 i 1:87 - h087@hotmail.dk + Rundremisen-forum/Rundremisen-arkiv, MjKf h087.dk

det vigtigste i at vide - er at vide -  hvad man ikke ved

Like 0 kan lide
Top


h087

togtosse

Græsted

Indlæg: 1.903

PB  Blog

Hej -

ja så er det tid til en eller to tegninger af rejsegodsvogne - med de personvogne indtil nu - så er der også noget rejsegods der skal med

så først EA 6001 - 6006 der blev bygget af Scandia 1951

først foto - så vedhæftning af tegning

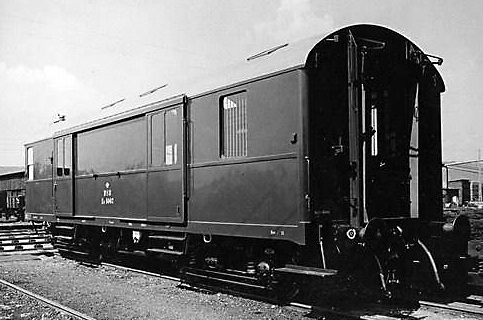

EA 6002, 1951 Scandia - DSB

EA 6002, 1951 Rd - Scandia/DSB

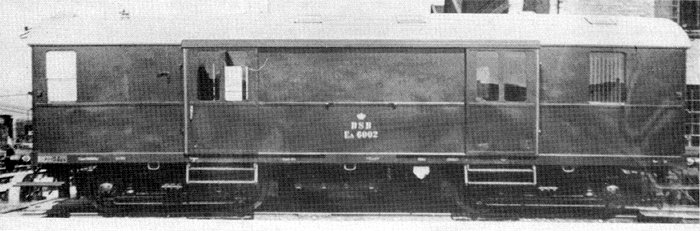

EA 6002 - DSB

EA 6002 - DSB

EA 60xx, 1952 Ar ? - PEC / DMJK

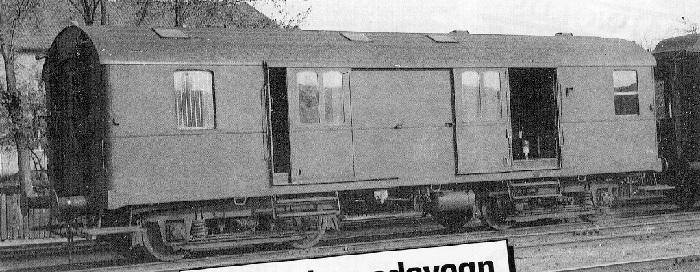

EA 6011, 1952 Ar ? - PEC / DMJK

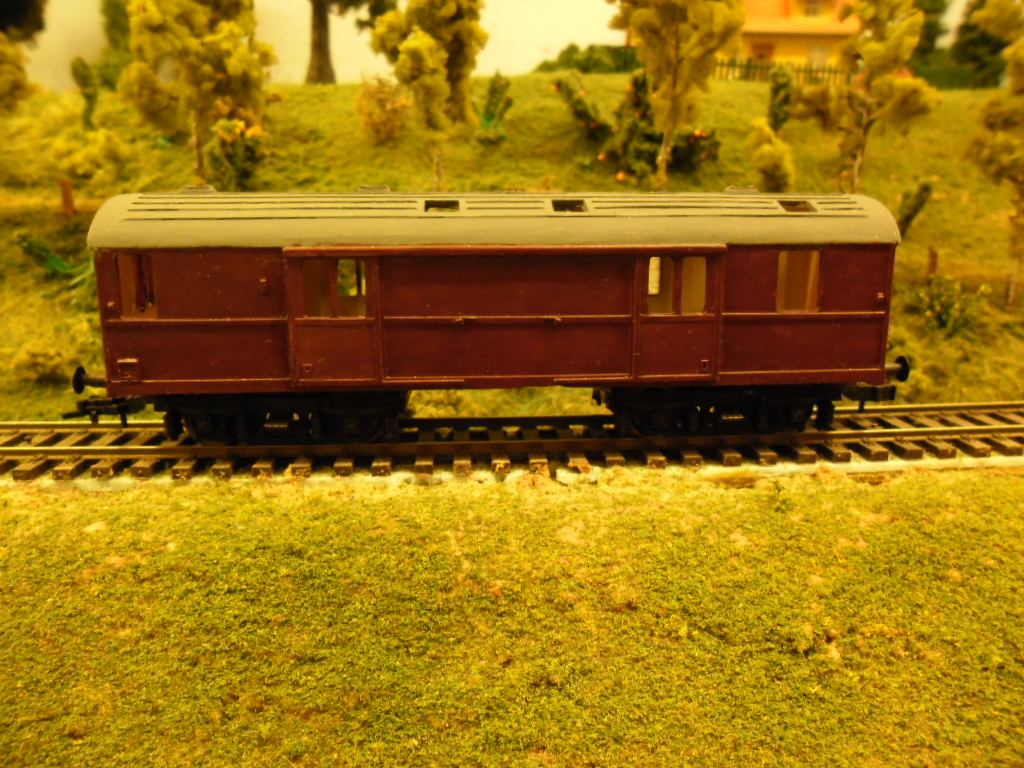

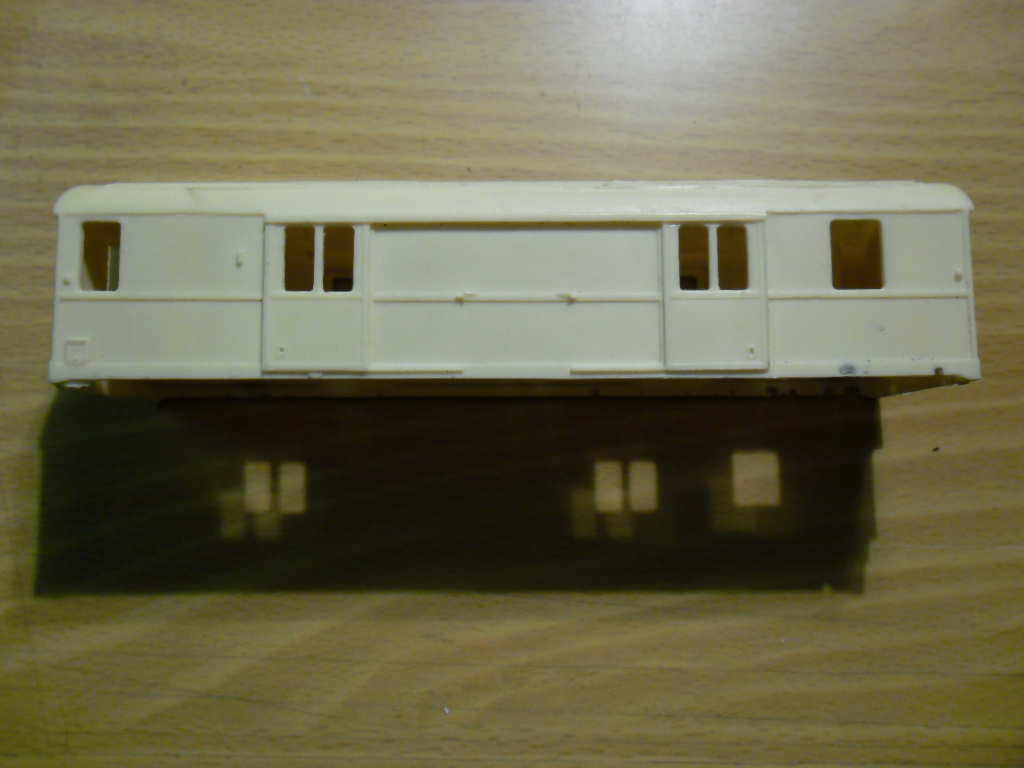

og det er jo selvfølig også en vogn - jeg gerne ser realiseret i model - selvom jer er ved at lave 2 stk Tikøbs vogn på vej til KmK - byg h087 Tikøbs vogn på vej til KmK - byg h087 EA set lidt ovenfraEA set lidt ovenfra samme her - men modsat endesamme her - men modsat ende og så råmaterialet til nr 2 råt fotoråt foto og så tegningen
AttachmentStørrelse
EA 6001 - 6006.pdf 71.86 kB
__________________

med venlig hilsen

henning h087 - togunivers 1:1 i 1:87 - h087@hotmail.dk + Rundremisen-forum/Rundremisen-arkiv, MjKf h087.dk

det vigtigste i at vide - er at vide -  hvad man ikke ved

Like 0 kan lide
Top


h087

togtosse

Græsted

Indlæg: 1.903

PB  Blog

hej

der er et eller andet mystick

først forsvandt min image pickler - bare et blankt felt

så forsvand indlægget

hvad h..... sker der

men vi prøver igen

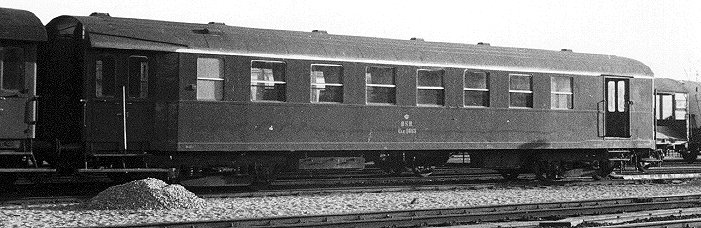

og så de lidt forsinkede foto af CLE

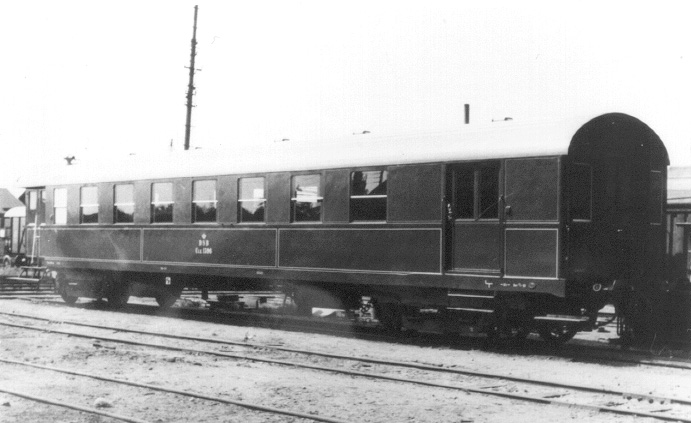

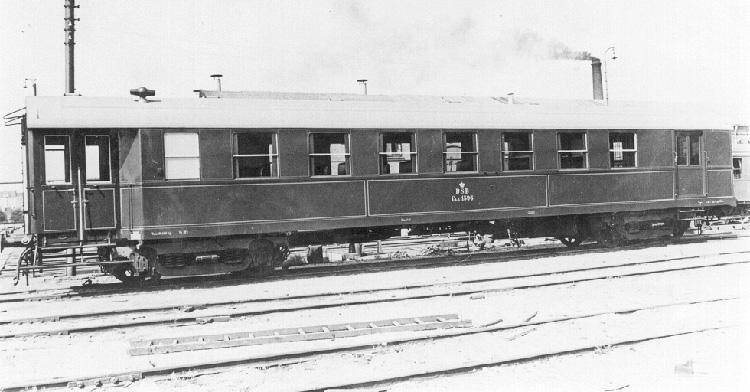

CLE 1596, 1943 DSB

CLE 1596, 1943 DSB

CLE 1996, 1943 Scandia - DSB

CLE 1996, 1943 Scandia - DSB

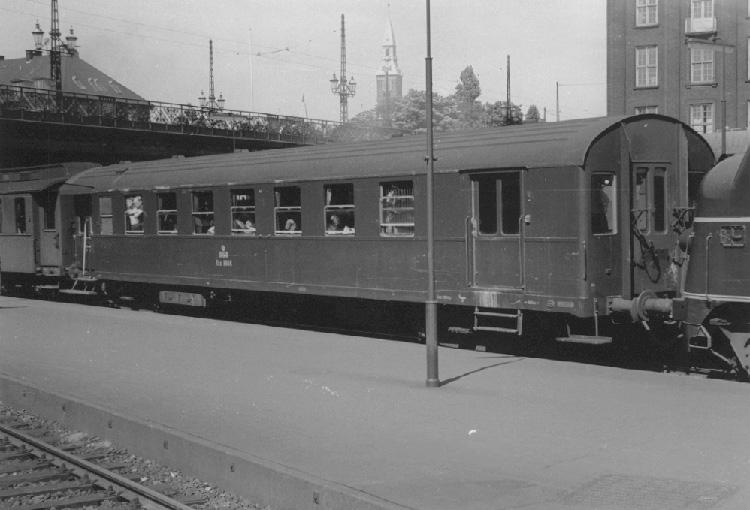

CLE 1684, 1960 Kh - DSB

CLE 1684, 1960 Kh - DSB

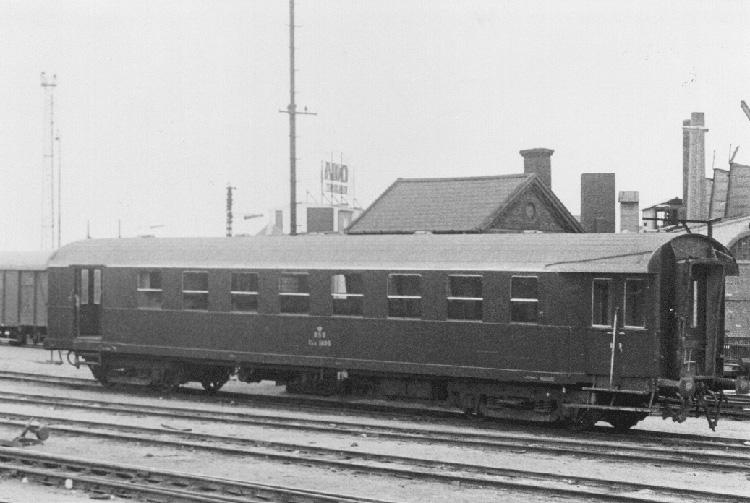

CLE 1696, 1963 Korsør, AK/OMJK

CLE 1696, 1963 Korsør, AK/OMJK

CLE ???, ??? ukendt

CLE ???, ??? ukendt

så lykkedes det

og her også en vogn vi gerne ser fremstillet - vi vil ha` det hele - med tiden

AttachmentStørrelse
CLE 1688 - 1699.pdf 106.65 kB
__________________

med venlig hilsen

henning h087 - togunivers 1:1 i 1:87 - h087@hotmail.dk + Rundremisen-forum/Rundremisen-arkiv, MjKf h087.dk

det vigtigste i at vide - er at vide -  hvad man ikke ved

Like 0 kan lide
Top


h087

togtosse

Græsted

Indlæg: 1.903

PB  Blog

Hej

der kom noget med posten

2 x CAE 1034 og 2 x CAE 1262

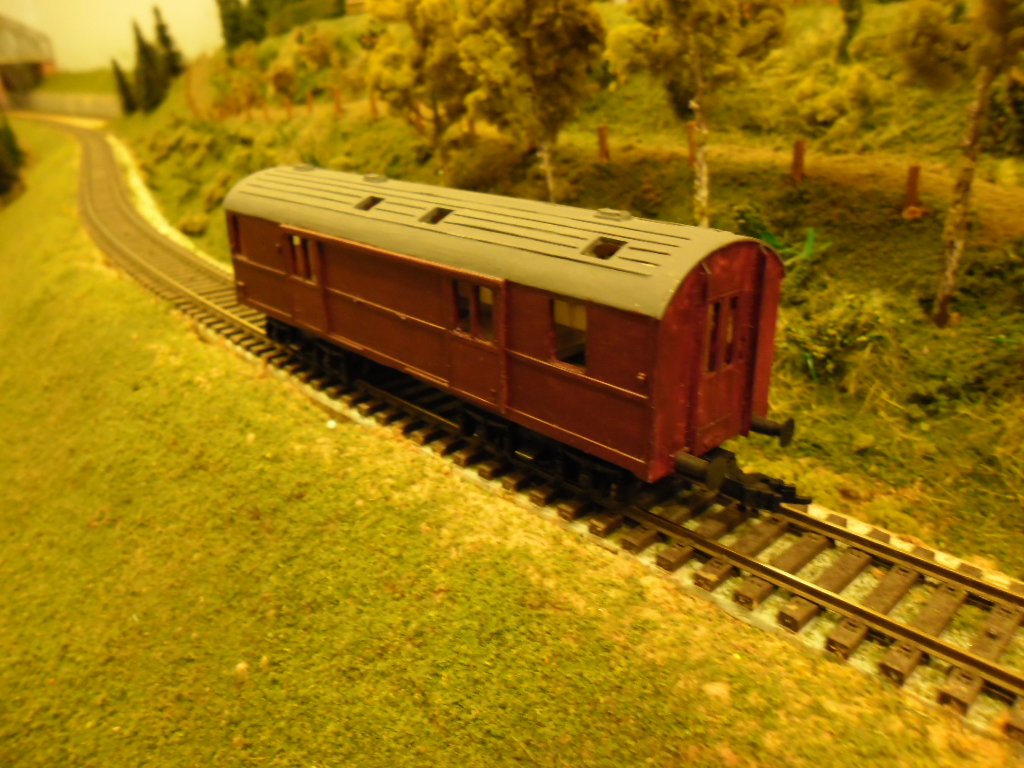

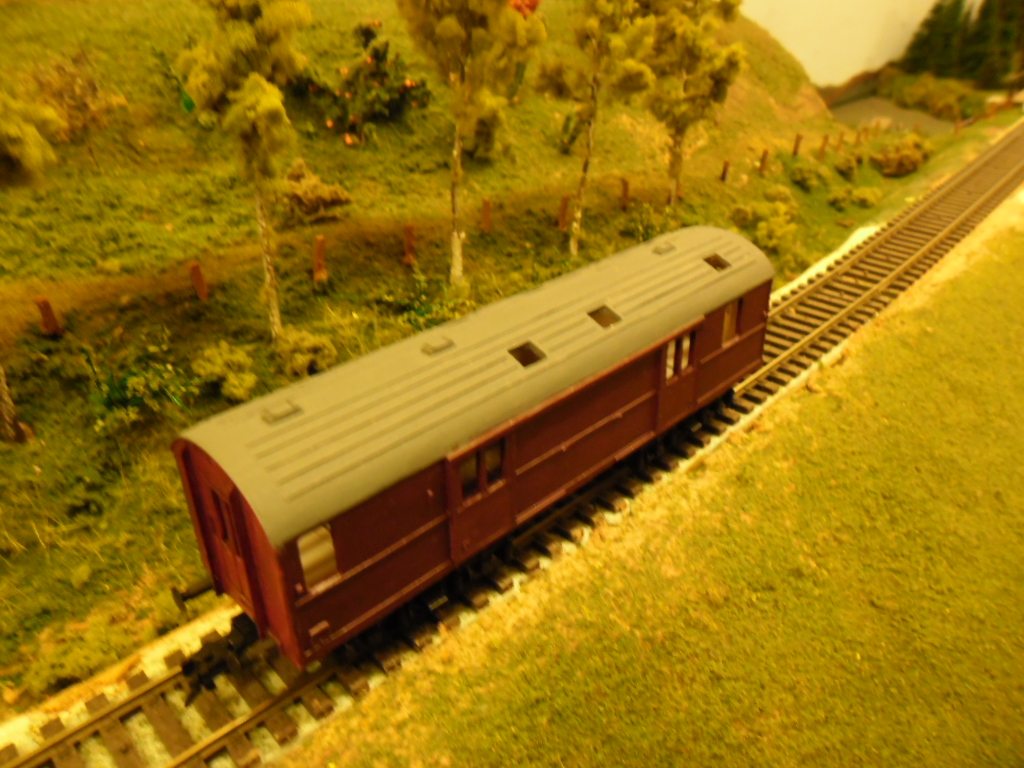

foto med telefon - men der kommer nogle bedre - skal så lige have fat i fotoapp igen - en skulle lige låne til at tage foto af børn

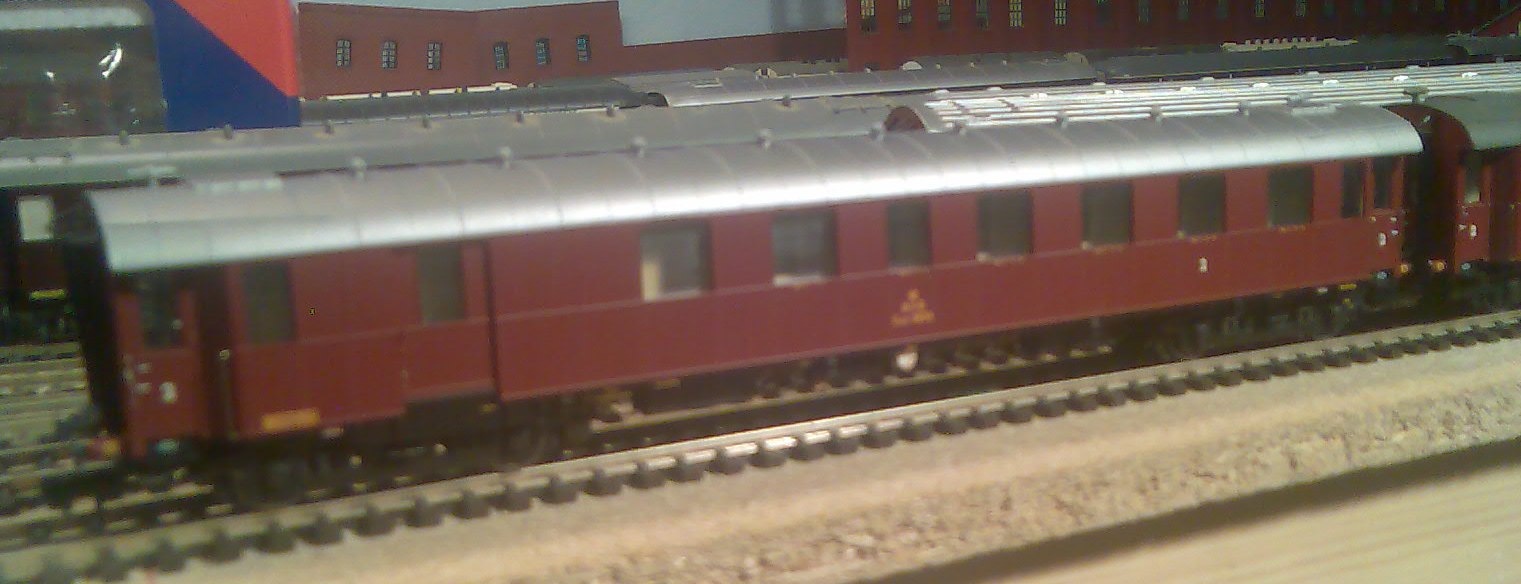

CAE 1034

CAE 1034

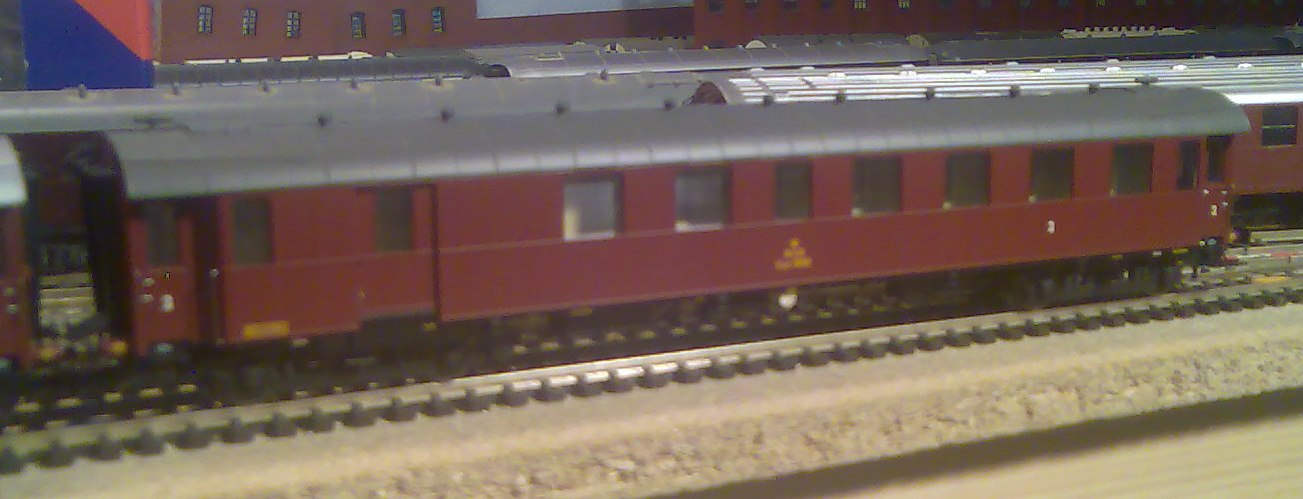

CAE 1262

CAE 1262

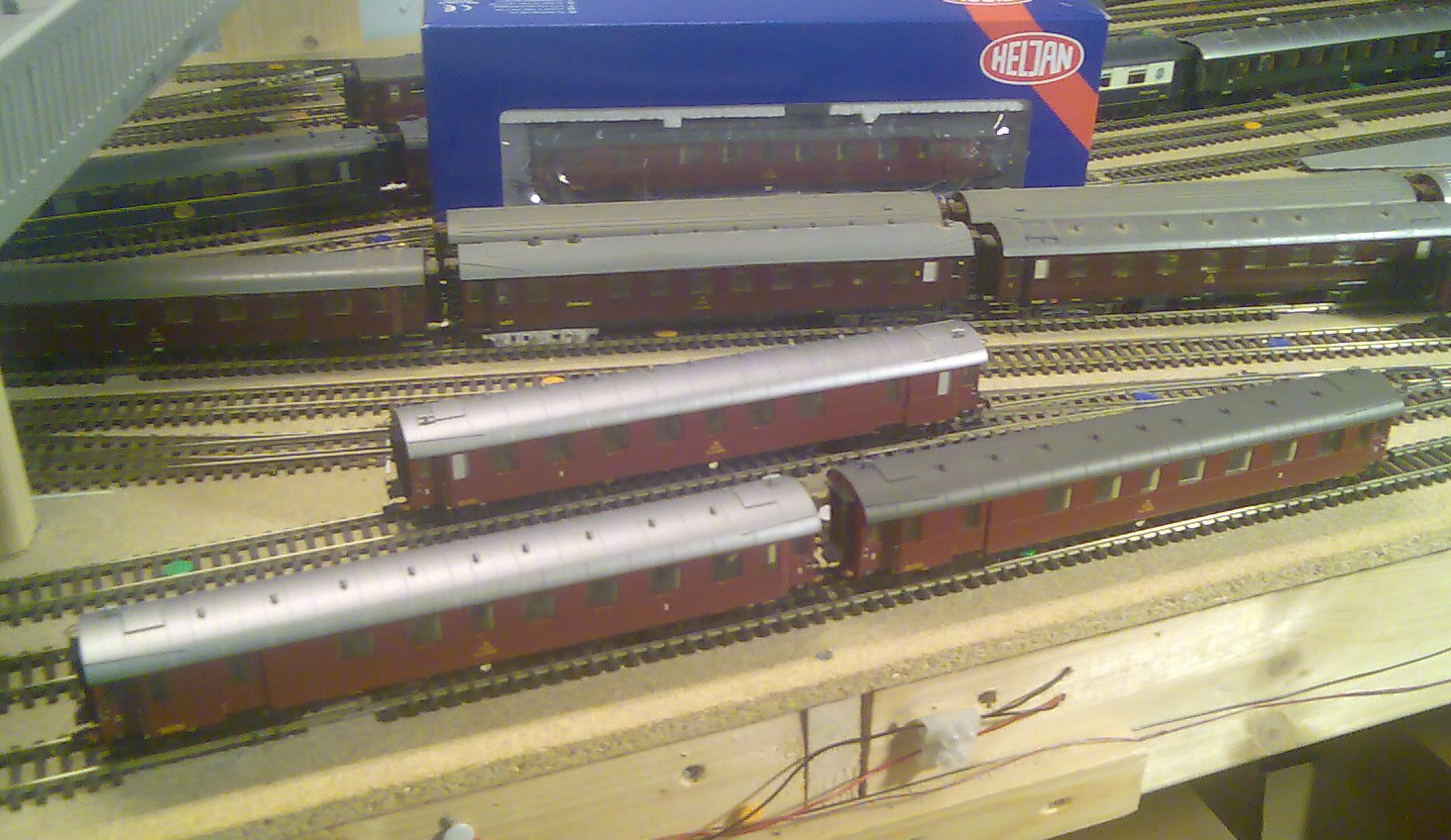

CAE 1034 + CAE 1262

CAE 1034 + CAE 1262

og så virkelighedens vogne - her den med stigerne

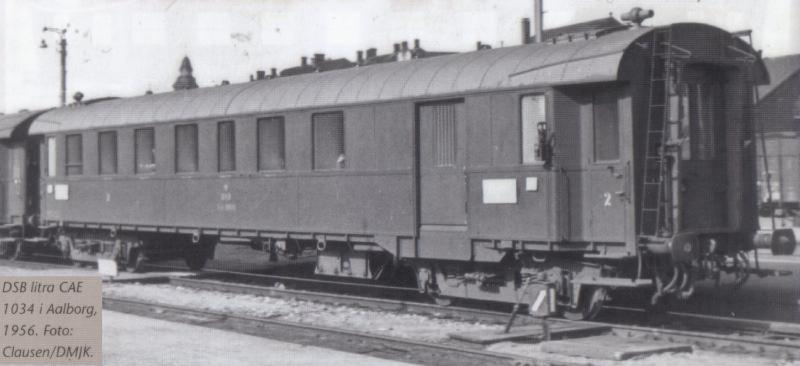

CAE 1034, Aalborg - PEC/DMJK

CA 1034, 1960 Nyborg - AK/OMJK - og herunder dem uden stigerne

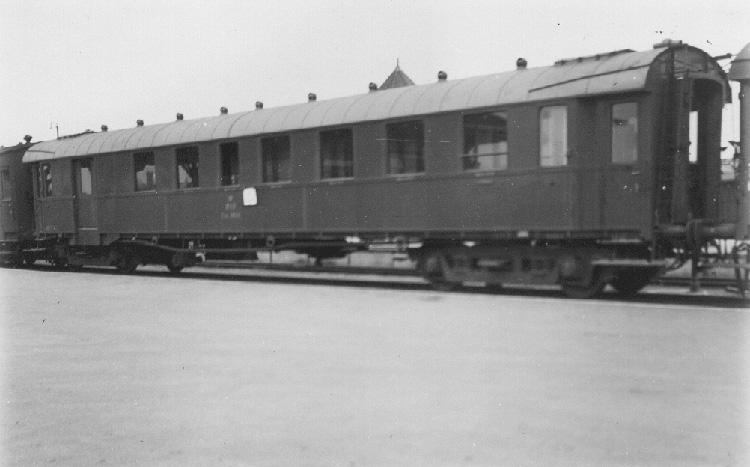

CAE 1034, 1960 Nyborg - Arne Kirkeby / OMJK

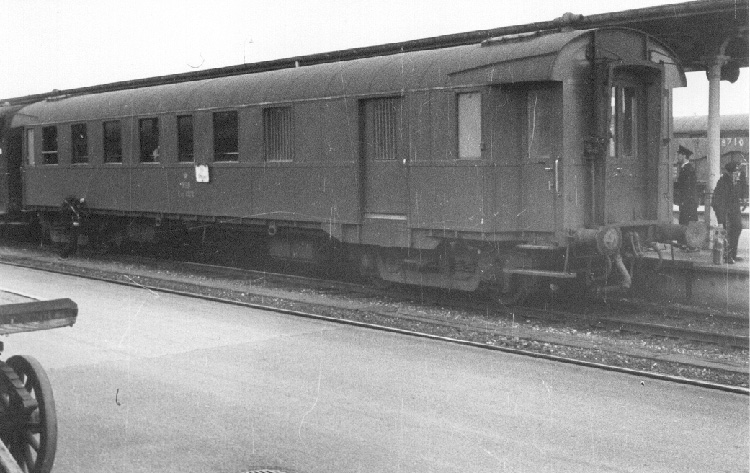

CAE 1272, 1961 Randers - CO

CAE 1272, 1961 Randers - CO



og så lige en tegning

AttachmentStørrelse
CAE 1033 - 1035 - 1261 - 1263.pdf 577.79 kB
__________________

med venlig hilsen

henning h087 - togunivers 1:1 i 1:87 - h087@hotmail.dk + Rundremisen-forum/Rundremisen-arkiv, MjKf h087.dk

det vigtigste i at vide - er at vide -  hvad man ikke ved

Like 0 kan lide
Top


henho

It-konsulent

Ringkøbing

Indlæg: 1.342

PB

Hej Henning Smile

Gad vide, hvorfor det er lavet sådan, hobbyarbejde fra en nitter ? (Det ser MEGET hjemmelavet ud.)

__________________

MVH

Henrik
2-skinne, dansk, epoke3b, medlem af SdMJK

Bruger Z21 på hjemmebanen.

Like 0 kan lide
Top


h087

togtosse

Græsted

Indlæg: 1.903

PB  Blog

Hej Henrik

ja det har ret i - det ser nu mere ud til at være en nitter fra en hobbyarbejder - det var ikke blevet godkent i norge eller på lindø, men ok - DJK købte vognen i sin tid for ca 120 kr - tror nok det var i 82 og skrottede den i 86/87 - og det må da nok havde givet mere - men det ser ikke pænt ud

__________________

med venlig hilsen

henning h087 - togunivers 1:1 i 1:87 - h087@hotmail.dk + Rundremisen-forum/Rundremisen-arkiv, MjKf h087.dk

det vigtigste i at vide - er at vide -  hvad man ikke ved

Like 0 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.619

PB

Mon der er nittet - se de blanke hoveder - hvis det er jernnitter kan de ikke være blank efter opvarmningen..

Så det er sikkert franskeskruer der fra bagsiden er spændt lidt for hårdt i den tynde metalplade ....

Hvis nu det er franske skruer, er man så skruetæller





__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra visse danske producenter ).

Like 0 kan lide
Top


henho

It-konsulent

Ringkøbing

Indlæg: 1.342

PB

tsk, tsk Smile

__________________

MVH

Henrik
2-skinne, dansk, epoke3b, medlem af SdMJK

Bruger Z21 på hjemmebanen.

Like 0 kan lide
Top


bl

Pensionist

Greve

Indlæg: 1.817

PB

Hvis det er skruer, så er de vel sat i, fordi pladen er usømmelig?

__________________

Bjarne

Like 0 kan lide
Top


h087

togtosse

Græsted

Indlæg: 1.903

PB  Blog

hej

I er sgu nogen kønne "hoveder" - den får I "skruet" godt sammen - så lad os bare få "nittet" noget "sømmeligt" sammen

__________________

med venlig hilsen

henning h087 - togunivers 1:1 i 1:87 - h087@hotmail.dk + Rundremisen-forum/Rundremisen-arkiv, MjKf h087.dk

det vigtigste i at vide - er at vide -  hvad man ikke ved

Like 0 kan lide
Top


henho

It-konsulent

Ringkøbing

Indlæg: 1.342

PB

Hej Henning

Al begyndelse er svær, når man skal til, at bruge programmer, der ikke ligner sig selv - har selv prøvet det ;)

Men : Dine tegninger / billeder er jo af sædvanlig kvalitet, så det kan ikke gå helt galt :bigsmile:

__________________

MVH

Henrik
2-skinne, dansk, epoke3b, medlem af SdMJK

Bruger Z21 på hjemmebanen.

Like 0 kan lide
Top

Kommentarvisning

Vælg din foretrukne kommentarvisning og klik på "Gem indstillinger" for at aktivere dit valg.
