Digikeijs 4088GND

Jeg er ved at forsøge og bygge mit Märklin anlæg om til digital styrring med Windigipet, jeg skal bruge Digikaijs DR4088GND til mine blokafsnit, men jeg forstår ikke helt hvordan jeg skal indbygge dem, jeg synes ikke det fremgår helt klart i manualen, er det yderskinnen eller midterlederen der skal afbrydes. Skal der indbygges et skiftesystem med omskifteskinner eller kontakt ved siden af sporet.

Jeg håber at der nogen der kan tydeliggøre det for mig.

__________________

Hej.

Jeg er ved at bygge mit Märklin anlæg om til digital styrring. Jeg har købt Digikejs modul 4018. Hvordan skal gul og de to blå ledninger monteres på modulet for at det virker. Jeg kan ikke finde Märklin lednings tilslutninger på deres hjemmeside. Jeg har en ESU ECOS central station. jeg har prøvet med et nyt sporskiftedrev, med gul i midten og de to blå i hver sin side, det virkede kun en gang imellem.

Er der nogen der kan løse problemet for mig?

Med venlig hilsen

Flemming





Like 0 kan lide
Top


claus rasmussen

vejIngeniør

Kirke hyllinge

Indlæg: 199

PB  Blog

Hej Fleming

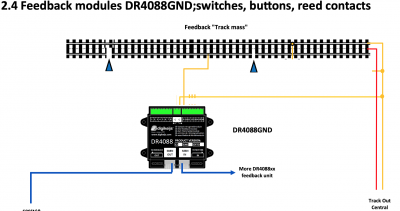

Nedenstående er fra brugervejledningen hvor jeg har fjernet alt undtaget det som du skal bruge. Du skal isolere den ene skinne som vist på billedet hver gang du vil have en tilbagemeldning.

Håber det hjælper dig lidt på vej.

Billede



Mvh Claus

__________________

H0 2-skinne Tillig Elite code 83, Dansk epoke 3, 4 og 5, DCC med Digikeijs dr5000 & ITrain.

Like 0 kan lide
Top


flemming 0704

Pensionist

Indlæg: 10

PB  Blog

Mange tak Claus, men hvordan får jeg mit tog til at bremse ned før stopafsnittet. Jeg havde hele tiden regnet med at det var strømskinnen der skulle afbrydes i forskellige afsnit.

Med henholdsvis kør brems og stop og så videre, det er det så ikke, og derfor er jeg noget ude på herrens mark.



__________________

Hej.

Jeg er ved at bygge mit Märklin anlæg om til digital styrring. Jeg har købt Digikejs modul 4018. Hvordan skal gul og de to blå ledninger monteres på modulet for at det virker. Jeg kan ikke finde Märklin lednings tilslutninger på deres hjemmeside. Jeg har en ESU ECOS central station. jeg har prøvet med et nyt sporskiftedrev, med gul i midten og de to blå i hver sin side, det virkede kun en gang imellem.

Er der nogen der kan løse problemet for mig?

Med venlig hilsen

Flemming





Like 0 kan lide
Top


claus rasmussen

vejIngeniør

Kirke hyllinge

Indlæg: 199

PB  Blog

Hej Flemming

I første omgang handler det om at inddele anlægget i blokafsnit.

En blok er typiske en strækning fra et sporskifte til et sporskifte og blokken kan indeholde en eller flere tilbagemeldinger. Typiske opdeles blokken i 3 tilbagemeldinger, en entry, en brems og en stoptilbagemelding. Hvis blokken er f.eks. 3,0m, kunne entrystykket være 70cm, bremsestykket være 90cm og stopstykket 50cm. Det betyder så at der er 90cm som skal fordeles mellm entrystykket - bremsestykket og mellem bremsestykket - stopstykket på hver 45cm. Dette er kun et eksempel på hvordan man kunne opdele en blokstrækning. Der behøves ingen mellemstykker uden tilbagemeldning men det er en god ide på lange blokstrækninger.

Når du har inddelt dit anlæg og du har tegnet dit anlæg i Windigipet, opsættes det til at styre dine tog og Windigipet vil så bremse dine tog jf. din opsætning i programmet. Programmet skal fodres med oplysninger om antal af tilbagemeldingsmoduler mv. og længderne af de enkelte tilbagemeldinger, lige som det også skal fodres med oplysninger om sporskifter.

Men i første omgang skal du nok starte med at få dit anlæg organiseret med tilbagemeldninger. Der er flere tråde her på sproskiftet hvor emnet er omtalt. Det er en god ide at læse nogle af dem.

Har du en tegning af dit anlæg som du kunne uploade?

Mvh Claus

__________________

H0 2-skinne Tillig Elite code 83, Dansk epoke 3, 4 og 5, DCC med Digikeijs dr5000 & ITrain.

Like 0 kan lide
Top


flemming 0704

Pensionist

Indlæg: 10

PB  Blog

Hej Claus.

Mange tak for informationerne, vi kan roligt sige at det er en ommer, for jeg har isoleret mine midterleder i afsnit, og nu er det den ene nul skinne, det er fast arbejde.

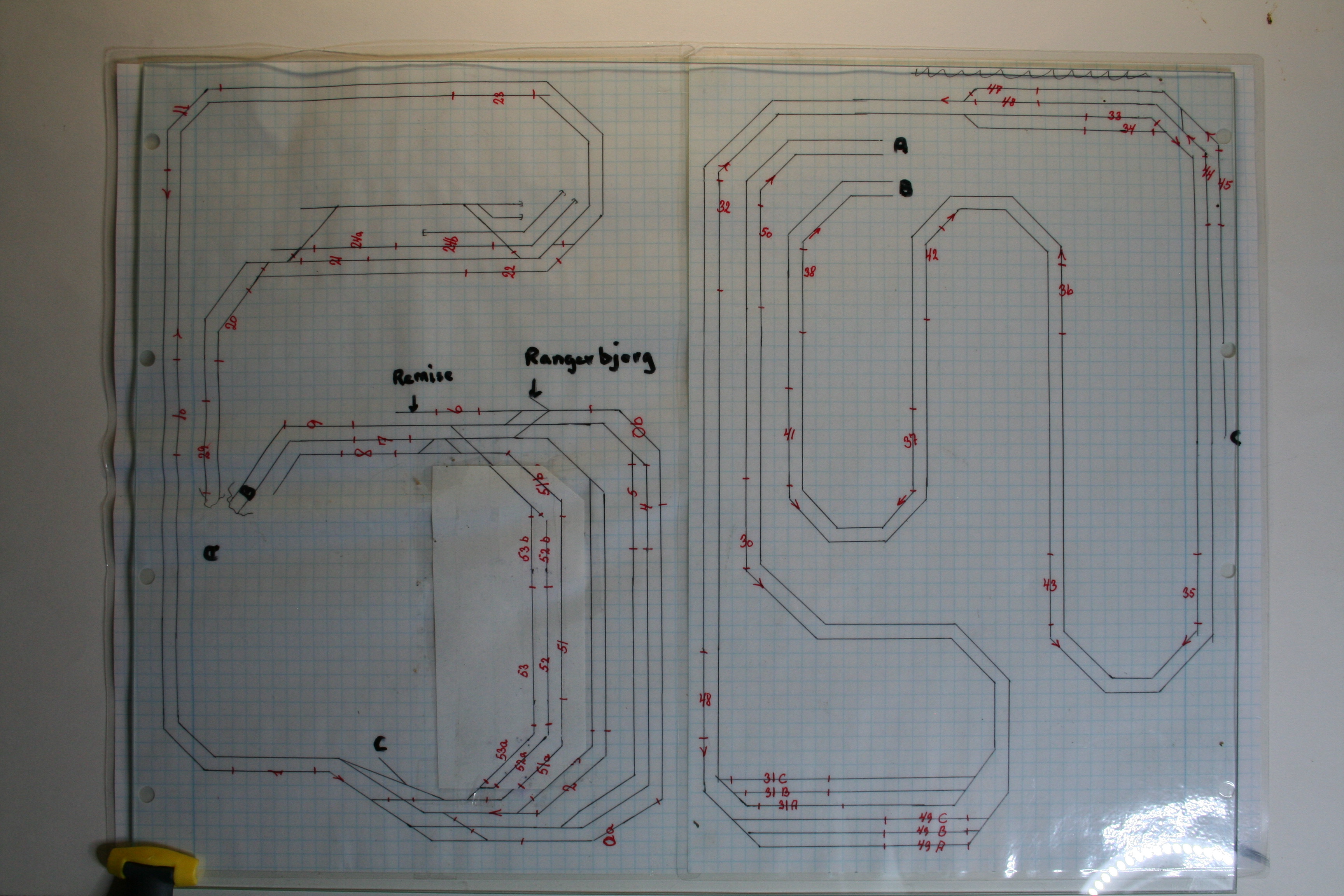

Jeg har forsøgt at tage et billed af min bane, det er lidt utydeligt men jeg håber at du kan se dig ud af det. Det skal bemærkes at, jeg kører kun højre drift.

Med venlig hilsen

Flemming

AttachmentStørrelse
IMG_8940.JPG 1.45 MB
__________________

Hej.

Jeg er ved at bygge mit Märklin anlæg om til digital styrring. Jeg har købt Digikejs modul 4018. Hvordan skal gul og de to blå ledninger monteres på modulet for at det virker. Jeg kan ikke finde Märklin lednings tilslutninger på deres hjemmeside. Jeg har en ESU ECOS central station. jeg har prøvet med et nyt sporskiftedrev, med gul i midten og de to blå i hver sin side, det virkede kun en gang imellem.

Er der nogen der kan løse problemet for mig?

Med venlig hilsen

Flemming





Like 0 kan lide
Top


claus rasmussen

vejIngeniør

Kirke hyllinge

Indlæg: 199

PB  Blog

Hej Flemming

Jeg kan se ud af din tegning at du har en del blokstrækninger Wink Så det er bare at mase på og få det organiseret Smile

Man kan ikke se ud af tegningen hvor lange dine enkelte strækningerne er, men hvis en strækning er meget lang, vil det kunne betale sig at opdele den i flere blokke.

Spørger du også til DR4018 dekoderen?

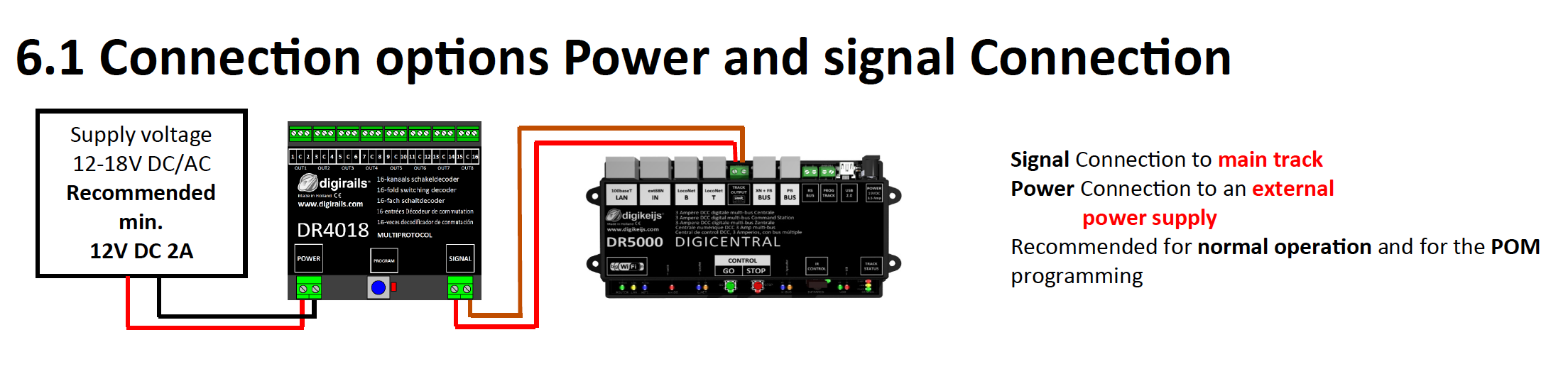

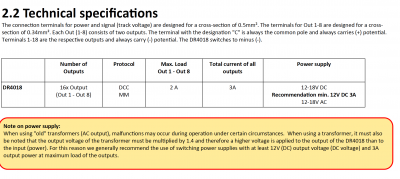

Nå jeg læser i vejledningen, ser det ud til, at strøm til "power" er ret vigtigt hvis dekoderen skal virke optimalt. Hvis du bruger en ældre märklin trafo, ville jeg finde en anden og morderne DC trafo til dekoderen.

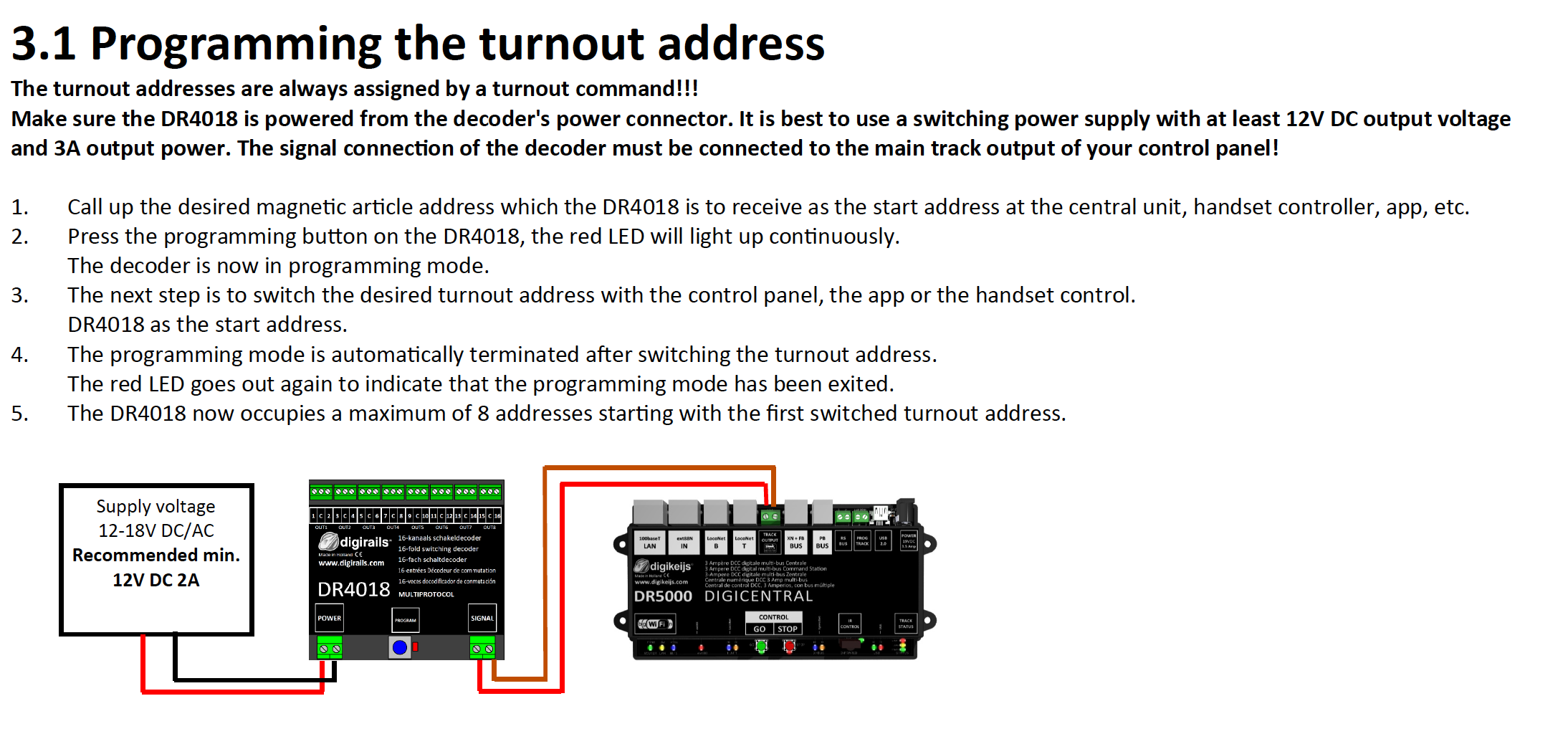

Nedenfor nogle udsnit fra vejledningen.

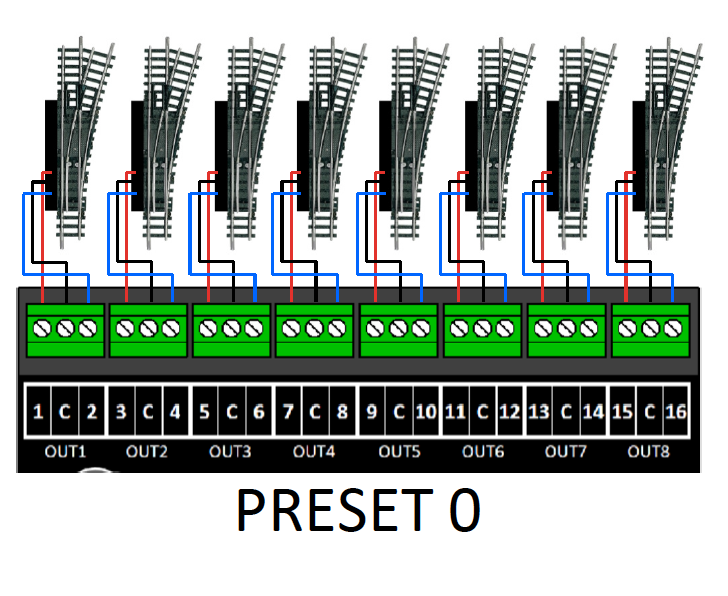

Den gule ledning fra sporskiftet skal tilsluttes til "C" på en af de 8 terminaller, out1, out2,......., out8. De to blå skal tilsluttes henholdsvis 1-2, 3-4,.........15-16. Det kan godt være at du skal bytteom på de to blå ledninger, men det er jo kun et spørgsmål om sporskiftet står til lige ud eller afvigende.

Håber at det hjælper dig.

Billede

Billede

Billede

Billede



Mvh Claus
