Elektriske spor tavler.

Jeg er i gang med at lave elektriske spor tavler til mit kommende anlæg. Status pt. på modelbane-projektet er at jeg mangler at få sat vinduet i gavlen af loftrummet som jeg har gjort i stand. Så manlger jeg også at få monteret radiatoren, samt spartle og male. Hvis alt går efter planen kan jeg til vinter gå i gang med at bygge banen. I mellemtiden har jeg lavet sportavle layuot.

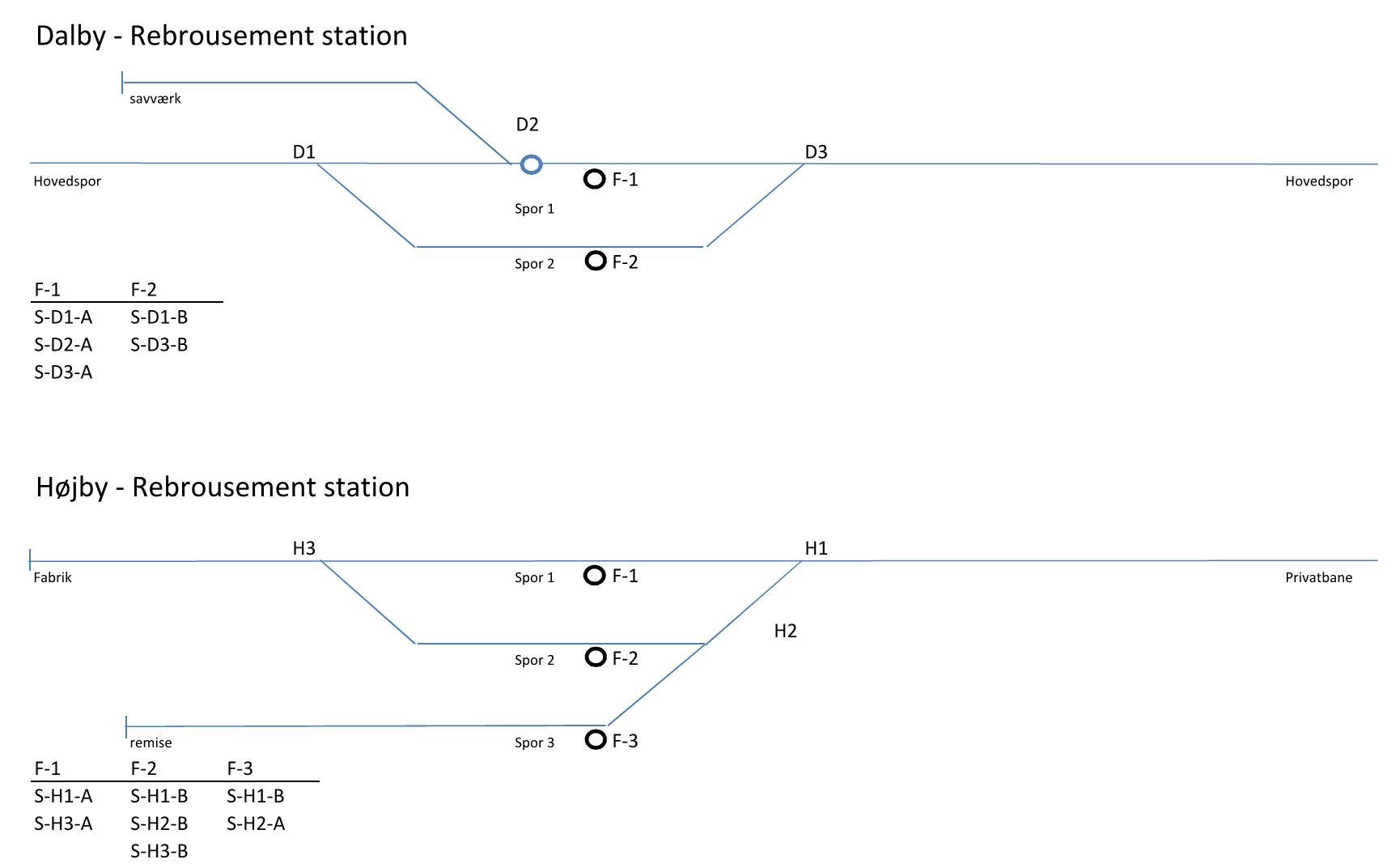

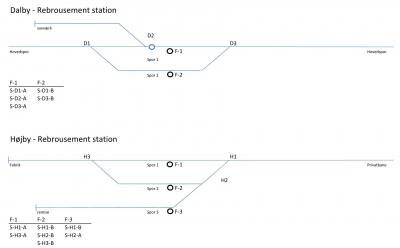

spor tavler, højby & dalby

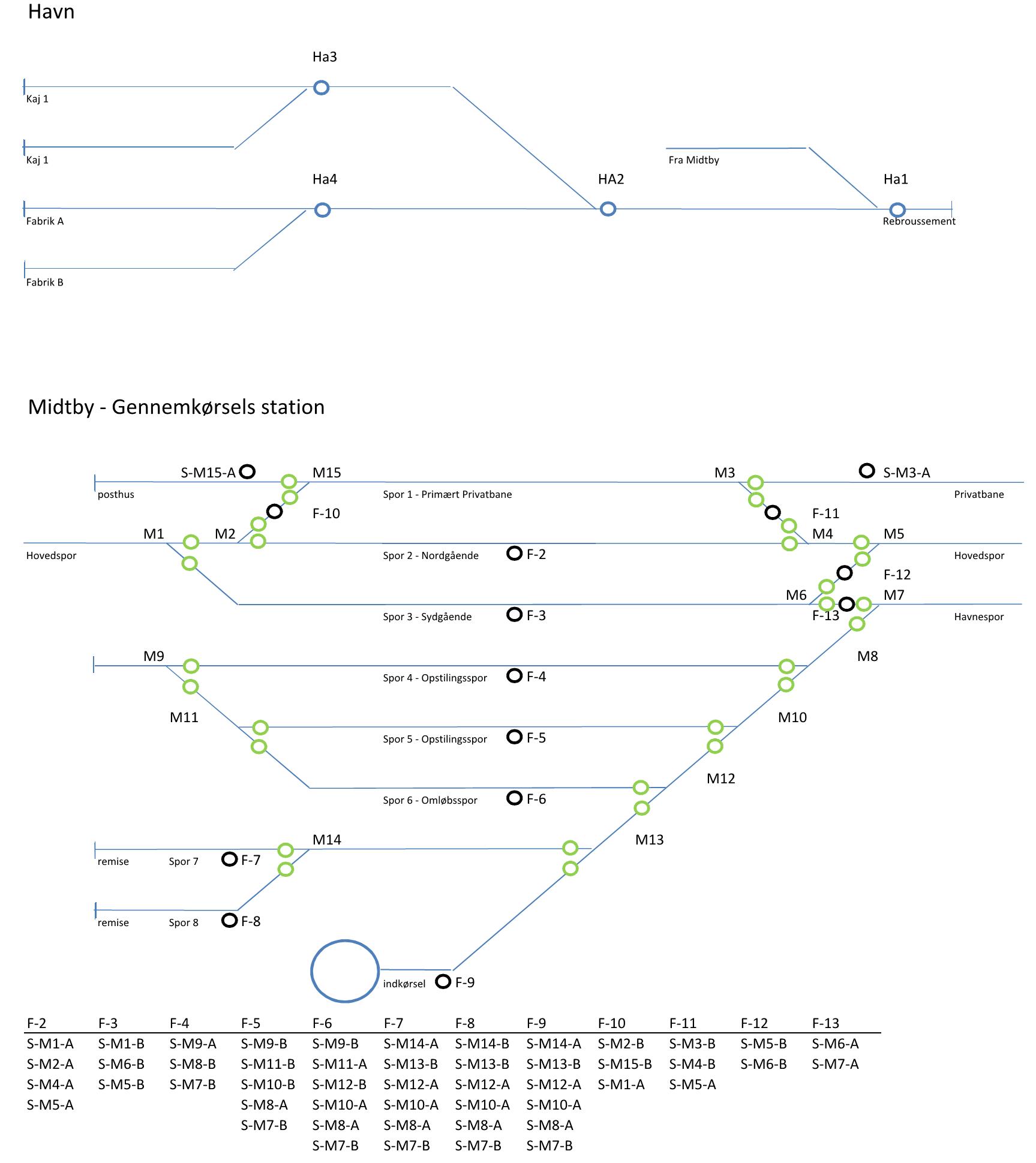

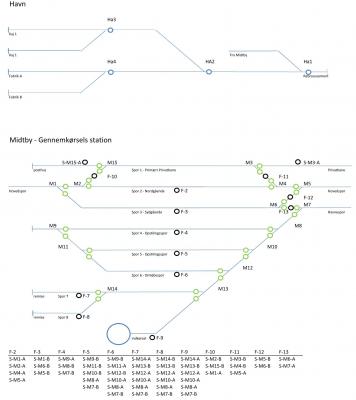

spor tavler, havn & midtby

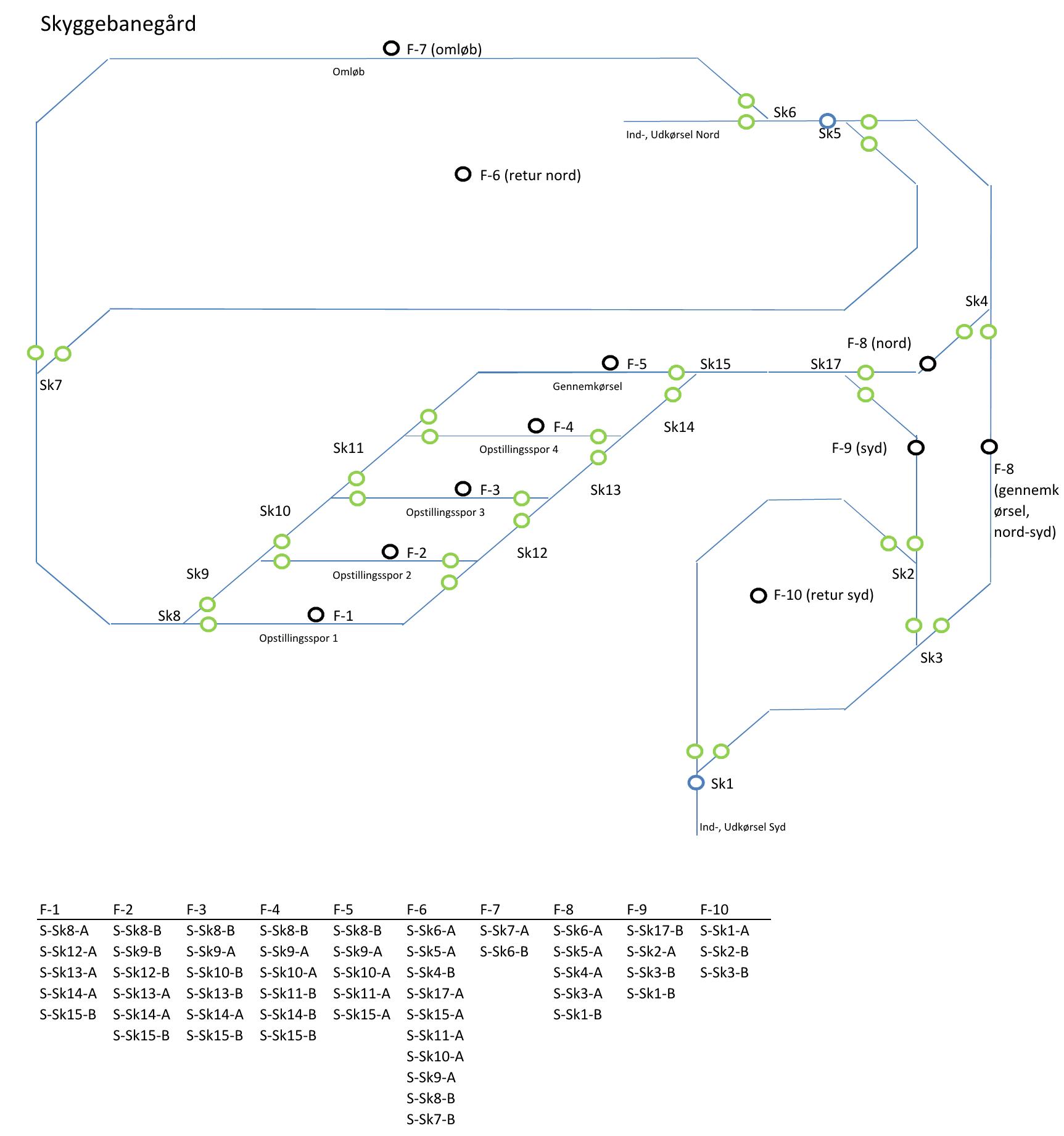

spor tavle, skyggebanegård

Forklaring til sportavler
S-Sk5-A , betyder, S- sporskifter ledning, -Sk5- Sporskifer skyggebanegård nr 5, -A lige gennemløb af sporskifer.
F-2, Funktions knap 2 (flere sporskifter aktiveres et enkelt tryk)
sort cirkel, trykknap
blå cirkel, vippekontakt
grøn cirkel, lysdiode

I bunden af hver sportavle har jeg lavet et skema der viser hvilke sporskifter og retning der aktiveres af funtionsknapperne. Dette skema bruger jeg til at lave et nøglediagram. Jeg synes at det er en stor hjælp til en selv at man laver de skemaer for det gør det virkelig meget lettere når man skal til at lave nøglediagram. Og hvorfor så lave nøglediagram? Ja det er så man kan lave lednings forbindelserne meget let, ellers kan man nemt miste overblikket.

BilledeBillede

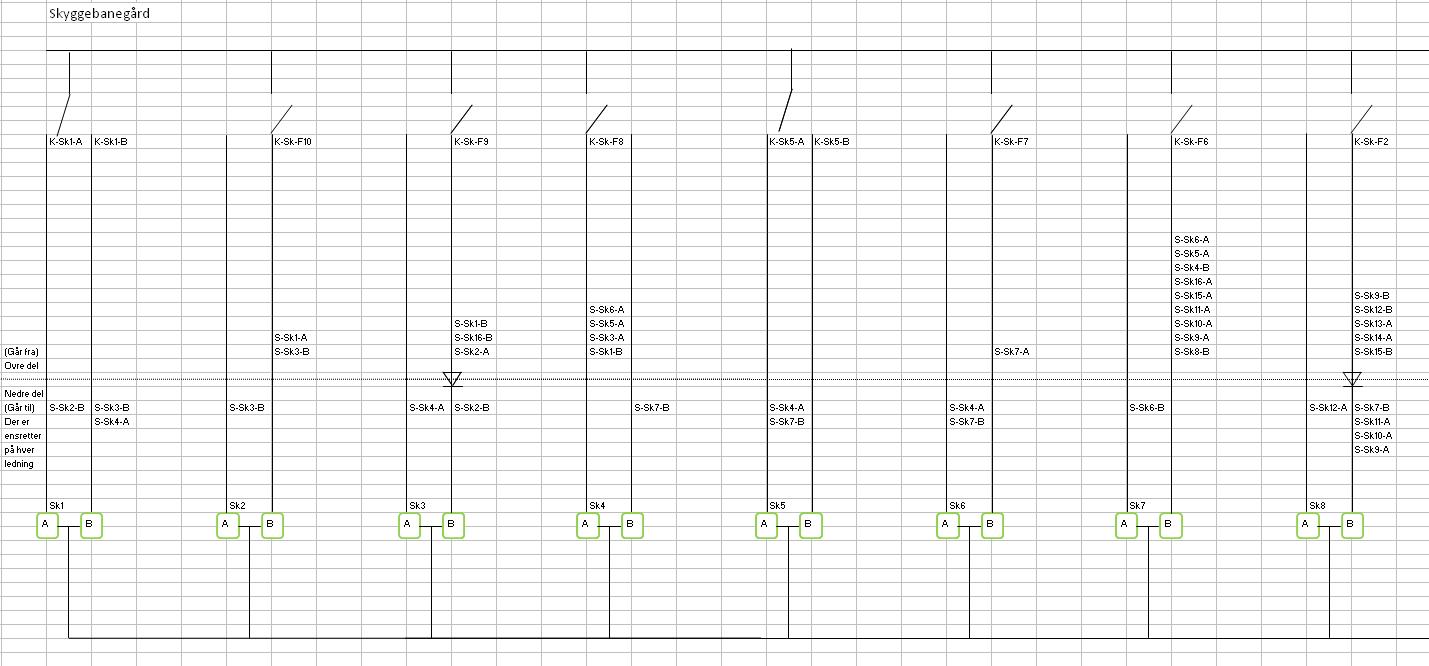

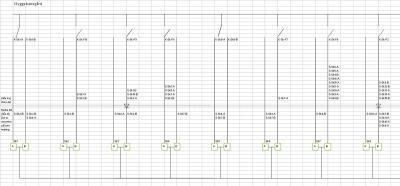

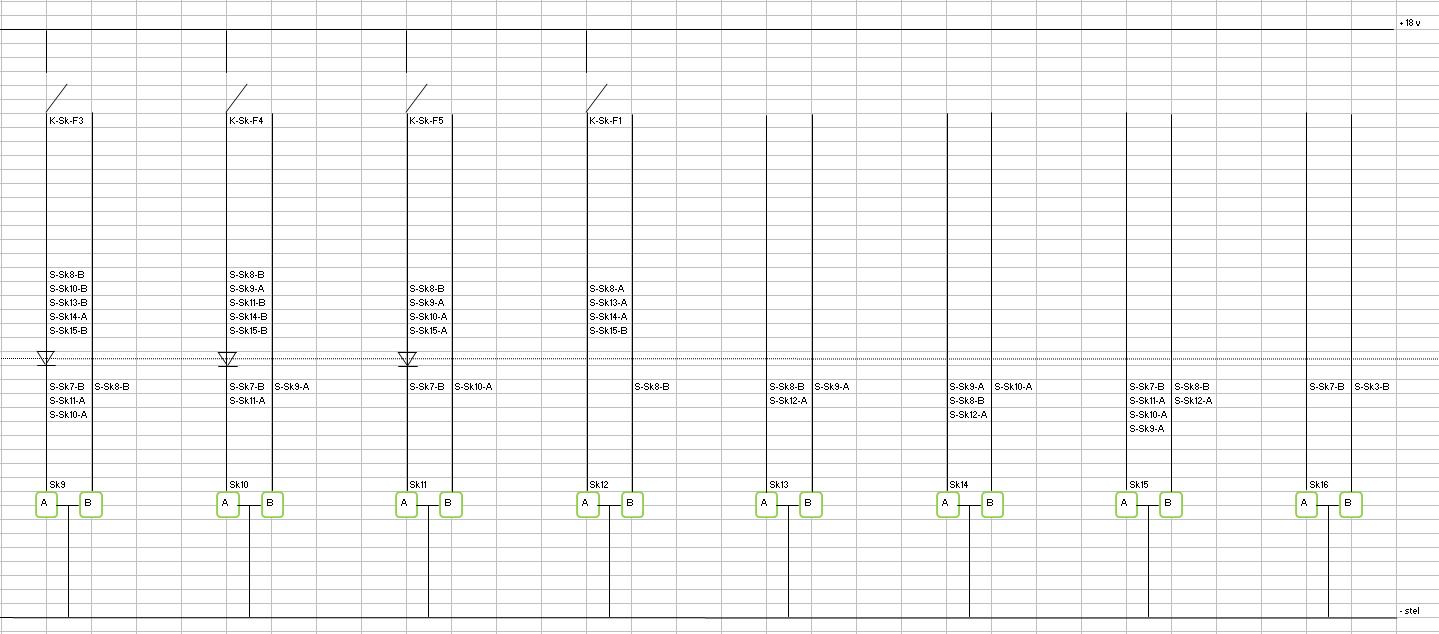

Forklaring til nøglediagram. øverste vandrette linie er +, og nederste er -. Trykknapper og vippekontakter er vist for oven, og sporskiftespolerne(grøn) er vist for neden. I mellem kontakterne og sporskiftespolerne er alle tværforbindelserne mellem de forskellige sporskifter, de er ikke vist men kun skrevet med lednings tag.

For at sikre at alt ikke bliver koblet sammen skal der laves en "diodematrix" formålet med denne er at sikre at de forskellige trykknapper aktiverer de rigtige sporskifter. Principet er således: tværledninger der går fra en sporskifter er placeret i den øvre del(over dioden) og går til sporskifter i den nedre del, inden ledningen kobles på den nye sporskifter skal der være en diode på alle tværledninger. Dette princip virker, desværre skal man bare have rigtig mange dioder. Jeg bruger dioden IN 4007, det er en billig diode der kan klare 1 A hvilket er nok til sporskifterne.

Billede

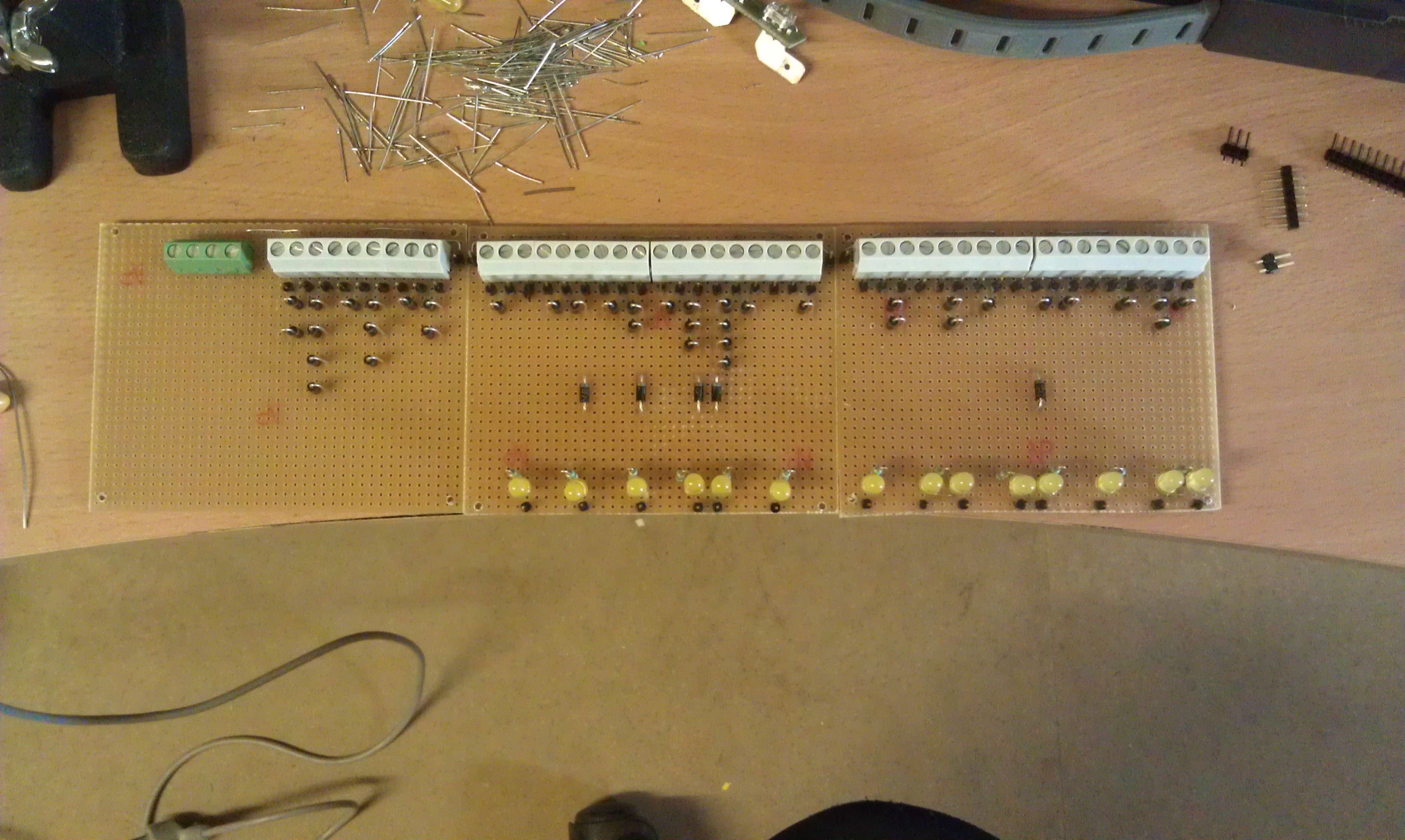

Her er jeg igang med at lave printet til skyggebanegården. Jeg mangler at sætte tværledningerne på. Jeg har sat gule lysdioder på printet så man kan se når en knap er aktiveret. Det ikke fordi de er nødvendige, men jeg har en masse liggende. Jeg har også en masse 3,9k ohm modstande så det blev lige dem der sidder serielt med lysdioderne. 19v/3900ohm = 5mA, det er ikke meget men de lyser nok.

Formålet med printet er at gøre det nemt at monterer sporskifterne til sportavlen, og så forbedrer jeg printet til at koble digitale decoder til at styre sporskifterne parallelt. I første omgang skal sporskifterne være analog styret, men man ved jo aldrig hvad man finder på i fremtiden. Så nu er de klar til digital drift.

Billede

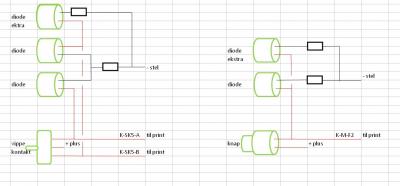

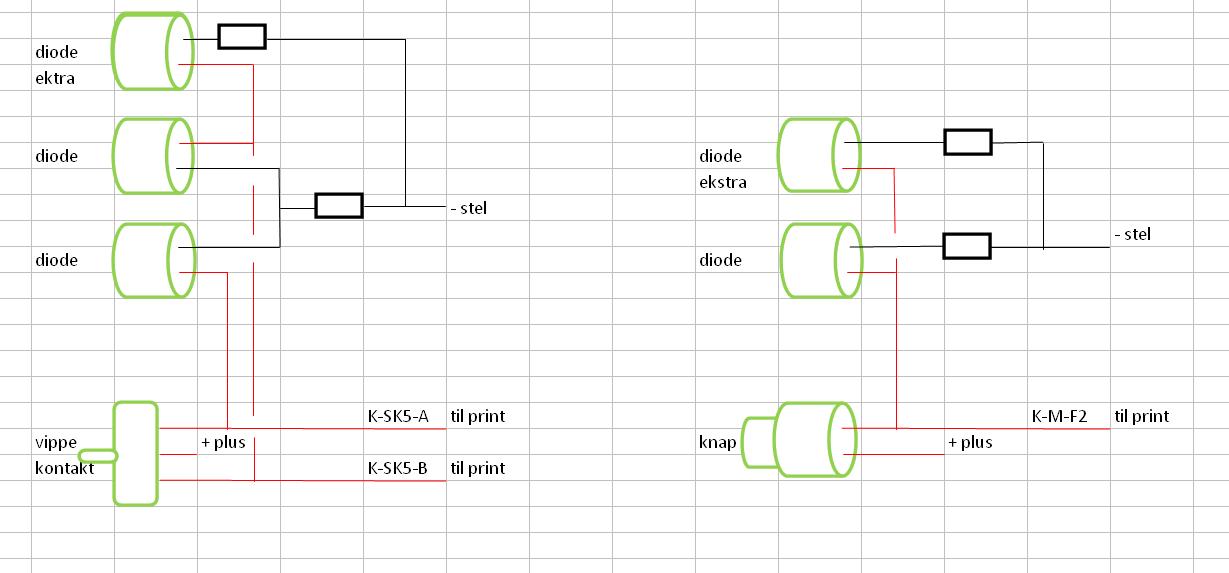

  Forklaring til skitse. Det er sådan jeg vil fortråde sportavlen, lysdioder, trykknapper og vippekontakter sidder i sportavle pladen. Der er 1 (2) "tændledninger +" der føres ned til printet.

Min strømforsyning er en gammel strømforsyning til en bærbar computer. Den giver 19v og 8 . Jeg regner med at lave et lille print med sikringer da 8 A kan lave temmelig meget varme ved evt. kortskutning. På baggrund at de 19v har jeg valgt at bruge 2k Ohm modstande til lysdioderne i sportavlen. 19v/2000ohm = 9,5 mA er en ikke strøm men nok til at jeg er tilfreds, sportavlen skal jo ikke lyse hele rummet op.

Som i kan se fra skitsen så er der kun lys i sportavlen når knapperne holdes nede. Det gør jeg for at undgå at stå med spænding på sporskifterspolerne når de ikke bliver aktiveret.

Jeg venter med at lave selve sportavlen, til at jeg har lagt alle skinnerne. For jeg regner med at placere mit print tæt på sporskifterne og kun trækker "tændledningerne" hen til sportavlen, for at spare ledninger. Derfor kan de gule lysdioder også give lidt mening.

Spørg endelig hvis i har spørgsmål

mvh Peter

__________________

Med Venlig hilsen

Peter Baungaard

N-Modulvest
http://www.nmodulvest.dk/

Like 0 kan lide
Top


Baungaard

VVS Ingeniør ved COWI

Gadbjerg

Indlæg: 222

PB  Blog

Hej

Så er jeg blevet færdig med printet til skyggebanegården. Jeg fik lavet de sidste test i aftes. Nu har jeg startet med det sværeste print først, de efterfølgende er slet ikke så kompliceret.

Jeg har vist forviret nogle brugere her på sporskiftet. Det er IKKE nødvendig at lave disse print, hvis man fx. har en vippekontakt til hver sporskifter. Hvis man har vippekontakter til hver sporskifter går ledningerne jo fra vippekontakten til sporskifteren.Man kan sikkert også "hardwire" disse tværforbindelser, istedet for et print.

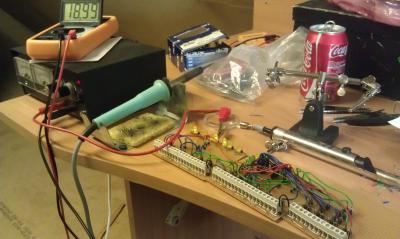

Billede

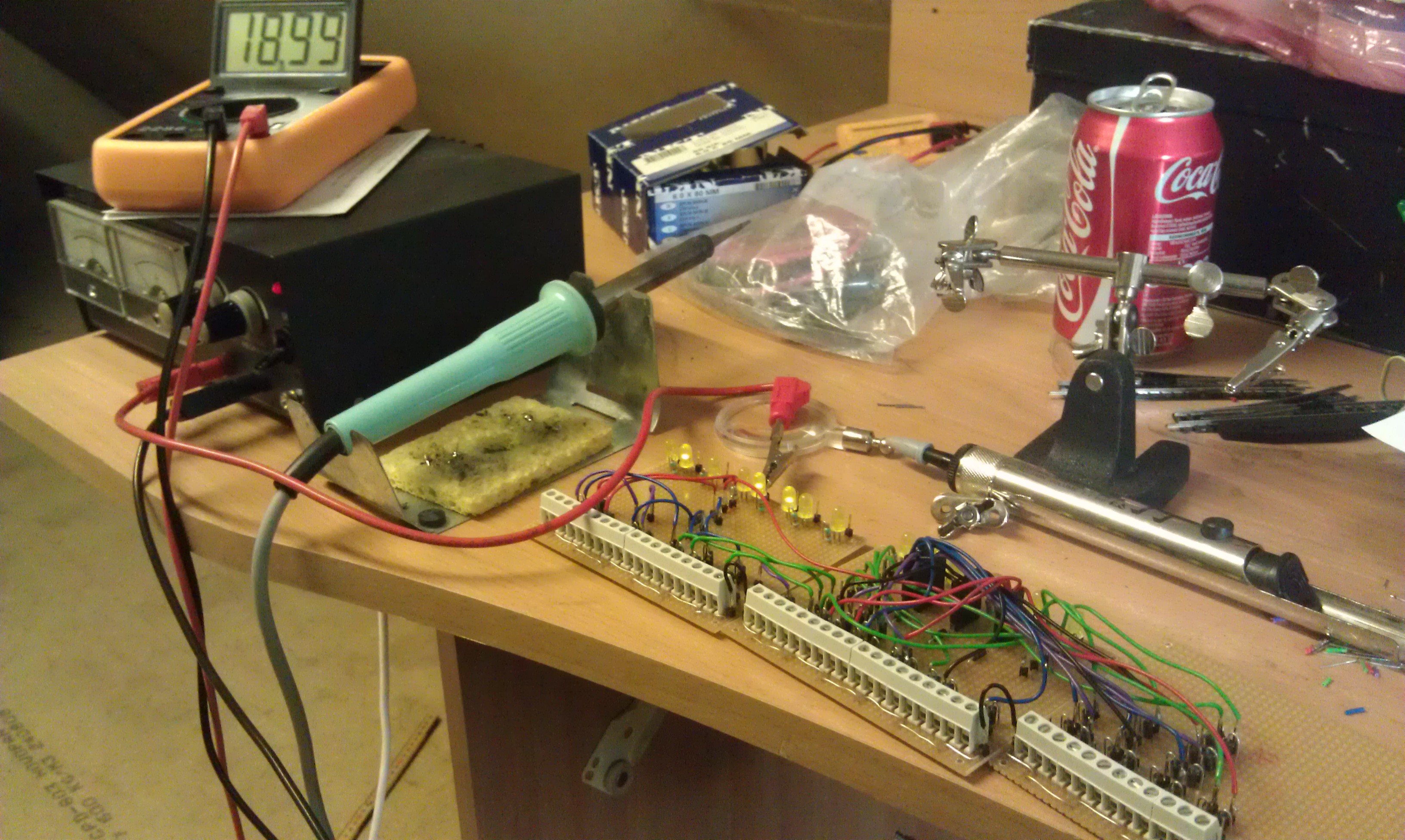

Billede forklaring. Husk rigeligt med drikke til arbejdet Wink. Som man kan se er der mange tværledninger, der sørger for at de rigtige sporskifter bliver aktiveret ved en enkelt trykknap.

Tip! Harld-nyborg har tilbud i denne uge på det digitale multimeter som jeg bruger. Det er ikke et proff multimeter men det er okay til os hobbyister Smile

mvh Peter
