Marklin Digital Styring - MS1 (Hoved-oversigt)







Marklin 60651/60652 - Mobilstation 1       ( Produceret 2004 - 2009 )

Marklin 60651 1.2 AUdleveret i Marklin Startsæt / Solgt fra opsplittede Startsæt.
Marklin 60652 1.9 ASolgt i løssalg Marklin OnlineShop / Forhandler / Spor1 Startsæt



Seneste Software-version er : AP 1.8 4010  ( Se mere Information under  "Opdatering af Mobilstation 1" længere nede på Siden )



Billede

( Komplet Mobilstation 1 med 66181 Transformator og Marklin 24088 Tilslutningskinne )



Mobilstation 1 - Brugervejledning (8-Sprogs udgave incl. Dansk Sprog )

Mobilstation 1 - Brugervejledning (EN)

Mobilstation 1 - Opdatering af MS1 - Marklin Info

Mobilstation 1 - Tillægs-Information

Mobilstation 1 - Special-Instruktioner til Startsæt

Mobilstation 1 - Programmering af MFX-Decodere med MS1

Marklin Lokomotiv-Databank 2006



Marklin Delta / Digital - Adresser



Følgende Marklin Komponenter kan anvendes sammen med Mobilstation 1 :

Marklin 66181 - Transformator - Max 18 VA

Brugervejledning  (Dansk Side 59-66)

(Anvendes sammen med MS1 + 24088 Tilslutningsskinne)



Marklin 60052 - Transformator - 60 VA

Brugervejledning   (Dansk fra Side 59)

Marklin 60052 Transformeren øger IKKE Mobilstationens Udgangs-effekt på 1.9A ved anvendelse sammen med MS1.

Ved tilslutning af 60052 Transformer til MS1 anvendes 1 Stk Tilslutningsledning (ET-Nr: E610718) / 1 Stk Transformator-Stik (ET-Nr: E610662)

(Medfølger som regel ved køb af Ny Transformer)



Marklin 24088 Tilslutnings-skinne

Kan anvendes for tilslutning af Mobilstation 1 (60651/60652) til anlægget.



Marklin 60111 - Tilslutningsboks ( Spor 1 )

Enheden er kun til anvendelse sammen med Mobilstation 1 (kan ikke anvendes til MS2).

Der kan tilsluttes 2 Stk Mobilstation 1 til en Tilslutningsboks

For tilslutning af Nr 2 Mobilstation 1 (Slave) skal der anvendes 1 Stk 60124 Adapterkabel.



Marklin 60115 - Tilslutningsboks ( Spor H0 - C/K/M-Skinner )

Enheden er kun til anvendelse sammen med Mobilstation 1 (kan ikke anvendes til MS2)

Der kan tilsluttes 2 Stk Mobilstation 1 til en Tilslutningsboks

For tilslutning af Nr 2 Mobilstation 1 (Slave) skal der anvendes 1 Stk 60124 Adapterkabel



Marklin 60124 - Adapterkabel (Tidligere Marklin ET-Nr : 610479)

Brugervejledning   (Dansk)

Anvendes ved tilslutning af Nr 2 Mobilstation 1 (Slave)  til Marklin 24088 Tilslutningsskinnen

Anvendes ved tilslutning af Mobilstation 1 til Marklin 60125 Terminal-enheden.



Marklin 60125 - Terminal

Brugervejledning

Enhed til Opbygning af Marklin Bus-system (CAN)



Marklin 60126 - Terminal ( Forlængerledning )

Brugervejledning   (Dansk)



Marklin 60212 - Centralstation 1

For mere Information om Marklin 60212 Centralstation 1 , Se :  Marklin Digital Styring - CS1 (Hoved-Oversigt)



Marklin 60213/60214/60215 - Centralstation 2

For mere Information om Marklin 60212 Centralstation 1 , Se :  Marklin Digital Styring - CS2 (Hoved-Oversigt)

( Bemærk at Mobilstation 1 skal være Opdateret til mindst Software-version : AP 1.3 4010 eller højere for at kunne anvendes sammen med CS2 )

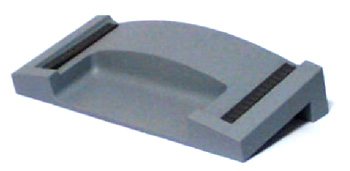

Marklin 60659 - Standholder til Mobilstation 1













Marklin ET-Nr : E105680

Kan købes og Monteres hvis tilslutnings-stikket på MS1 ikke virker eller er defekt og skal udskiftes.





Anvendelse af Mobilstation 1

Tilslutning af Mobilstation 1 til 24088 Tilslutningskinne :

Billede

Bemærk der skal anvendes 1 Stk 60124 Adapterkabel (tidligere Marklin ET-Nr : 610479)



Tilslutning af Mobilstation 1 til Centralstation 1 :

Billede



eller



Billede

Tilslutning af Op til 4 Stk Mobilstation 1 via 60125 Terminal som er tilsluttet Centralstation 1.

Bemærk at der skal anvendes 1 Stk Marklin Adapterkabel for hver Mobilstation 1 som ønskes tilsluttet til Marklin 60125 Terminalen.





Opdatering af Mobilstation 1

Marklin 60051/60052 - Mobilstation 1 kan opdateres ved at tilslutte den til Centralstation 1 / ESU CS1 Reloaded / ECoS1 / ECoS2.



Ved opdatering af Mobilstation 1 på Marklin 60212 Centralstation 1 skal denne være Opdateret med Hardware-komponenten samt mindst

Software-version : 2.04  indlagt på Centralstation 1.



Tilsluttes MS1 til en Opdateret Marklin 60212 - Centralstation 1 med Software-version 2.04 indlagt, bliver MS1 opdateret til Software-Version : AP: 1.8 4010



Opdaterings-forløb :

Når en Mobilstation 1 for første gang tilsluttes en Centralstation som er blevet opdatert, afprøver Centralstationen versions-nr på Lokomotiv-

databanken i Mobilstationen.

Er versionen i en Mobilstation "ældre" end den på Centralstation 1 "gemte" version, bliver Lokomotiv-databanken automatisk opdateret

Under Opdaterings-processen bliver Skærmen på Mobilstation 1 slukket.

Kort tid efter af Mobilstation 1 er tilsluttet Centralstation 1 fremkommer der en henvisning på Skærmen på Centralstation 1 som gør brugeren

opmærksom på Opdaterings-processen og igangsætning af denne.

Overførsel af Data fra Centralstation 1 til Mobilstation 1 tager ca 3 - 10 Minutter.

( BEMÆRK : Alle tidligere indlagte Data i Lokomotiv-listen på  Mobilstation 1 slettes under Opdateringen )

Efter Opdatering af Lokomotiv-databanken på Mobilstation 1, udføres der Automatisk en "RESET" af Mobilstationen.

Efter Opdatering starter Mobilstation igen op som du er vant til ved tilslutning til Centralstation 1 eller ved anvendelse af Marklin 60115/60111 Skinneboksene.



VIGTIG INFORMATION :

Mobilstation 1 udstyret med Software-version lavere end : AP: 1.3 4010 kan IKKE anvendes sammen med Centralstation 2 ( 60213/60214/60215 ).

Mobilstation 1 udstyret med Software-version : AP 1.3 4010 eller højere versions-nr kan anvendes sammen med Centralstation 2 ( 60213/60214/60215 ).
