Marklin anvender CAN-Bussen til Kommunikation mellem de tilsluttede Digitale Enheder til Centralstation 2 og Mobilstation 2.
Målet er at stille en CAN Kommunikations-Bus til rådighed som kan anvendes af alle de Digitale Enheder som kan tilsluttes BUS-systemet.
Via CAN-Meldninger overføres der Styre-kommandoer til de tilsluttede Digitale Enheder.
Via CAN-Streams overføres der Opdateringer til de Digitale Enheder og ligeledes overføres der Konfigurations-Data mellem de Digitale Enheder
som er tilsluttet til CAN BUS-systemet.
Den Maksimale CAN Bus-system længde er Max 100 Meter i længden når alle de Digitale Enheder er koblet sammen med hinanden.
Kommunikations-hastigheden på CAN-Bussen er 250 Kbit/Sekund mellem de tilsluttede Digitale Enheder i CAN Bus-systemet.
CAN-Bussen udveksler Data mellem de tilsluttede CAN-Enheder via de i Centralstation 2 indbyggede CAN-Stik (4 stk) på bagsiden af CS 2.
CAN-Bussen understøtter desuden "kommunikation" mellem den tidligere af Marklin anvendte I2C S6017 Bus, via den i Centralstation 2
indbyggede Processor (Marvell PXA270 processor), som fungerer som "oversætter" i mellem Bus-systemer.
Den i CS2 indbyggede Processor er ligeledes i stand til at "indlæse" S88 Moduler udenom I2C S6017 Bussen og anvende disse Informationer
selv eller gøre den indlæste Information tilgængelig for andre CAN-enheder som er tilsluttet til Marklin's CAN Bus-system.
Denne metode sikrer bagudrettet "kompatibilitet" med ældre eksisterende Marklin Produkter, så som det gamle 6021-System.
En CAN -> UDP Gateway kan åbnes på Centralstation 2 via Setup og IP-Indstillinger.
Via CAN-Broadcast og IP-Adressen kan der specificeres en CAN-Gateway som anvendes til Informationer/Data frem og tilbage.
Der anvendes 2 UDP-Porte til dette formål.
På UDP-Port 15730 "sendes" Information/Data.
På UDP-Port 15731 "modtages" Information/Data.
Disse Porte anvendes af Modeljernbane-Software (Windigipet og anden Software) til "Kommunikation" mellem Softwaren og CS2.
Ligeledes anvendes Portene også til Kommunikation mellem CS2 og Mobile enheder (Apple Iphone/Ipad og Andriod-enheder) som
kommunikerer via disse UDP-Porte med Applikationerne Marklin "Mainstation" og "Mobilestation" til mobile Apple og Andriod Enheder.

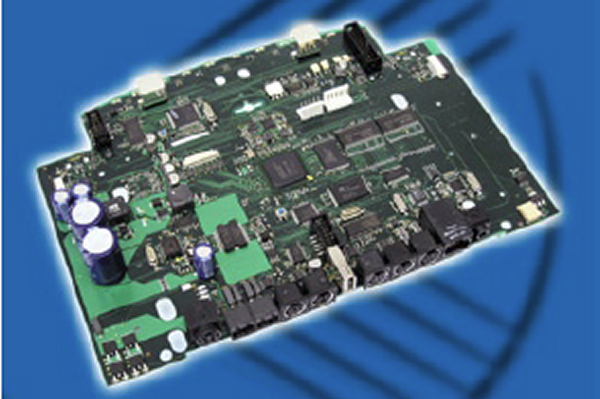

På Billedet herunder ses Centralstation 2 Hardwaren i adskilt form, hvor de 4 CAN-Stik ses på bagsiden af Centralstation 2.
For udvidelse af CAN-Bussen kan en eller flere Marklin 60125 Terminaler anvendes til Opbygning af et Marklin CAN Bus-system hvortil der kan
tilsluttes yderligere Digitale Enheder til 60125 Terminalen.
Marklin 60125 Terminalen er udstyret med 4 udgange for tilslutning af andre Digitale Enheder.
Afstanden mellem de respektive 60125 Terminaler kan øges ved hjælp af Marklin 60126 Terminal Forlænger-kablet.
Bemærk at flere Marklin 60126 Terminal Forlængerkabler kan sættes sammen med hinanden for at "øge" afstanden mellem 60125 Terminalerne
på Dit modeljernbane-anlæg, således at du kan opbygge yderligere CAN Bus-System "tilslutnings-punkter" for følgende Digitale Enheder :
Marklin 60213/60214/60215 - Centralstation 2 ( Skal tilsluttes som CS2 SLAVE-enhed via CAN Bus-Systemet ).
Marklin 60653 - Mobilstation 2
Marklin 60651/52 - Mobilstation 1
Marklin 60173-60174 - Boostere
Marklin 60128 - Connect6021 ( Der må maksimal være tilsluttet 1 stk af denne Digitale Enhed, Se Vejledningen ).
Marklin CAN-Dokumentation V1.0 ( PDF-format )
Marklin CAN-Dokumentation V2.0 ( PDF-format )
Marklin CAN-Dokumentation V2.0 kan også tilgås via den i CS2 indbyggede Webserver.
Se denne side : Marklin CS2 - Webserveren i CS2 og hvad den kan anvendes til.
For Information om andre Digitale Enheder til anvendelse i CAN Bus-systemet, se også websiden herunder :
CAN-Digital-Bahn.com ( Se Information under CAN Module i menuen i venstre side ).
