Marklin 60125 Terminal Enhed (Til CAN Bus-system)
Marklin 60125 Terminalen anvendes til at opbygge et Marklin CAN Bus-system på op til Max 100 Meter i længden, som illustreret i
Eksempel 1 og 2 herunder.

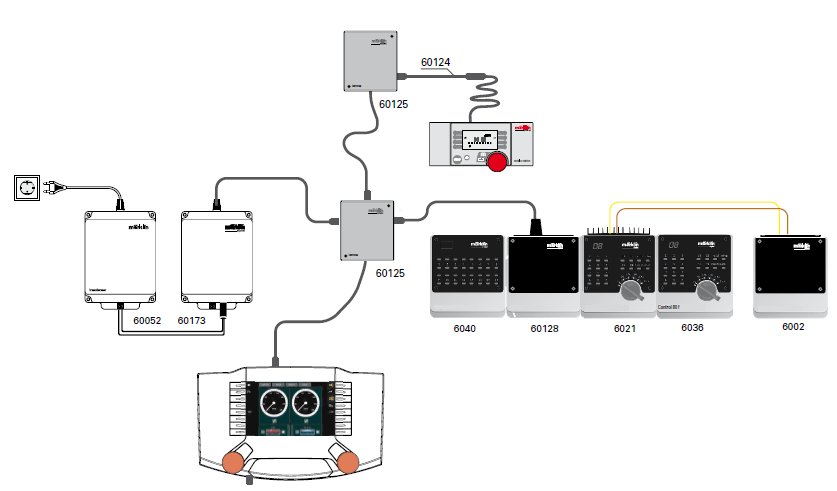

Eksempel 1
Eksempel 2
Marklin 60125 Terminalen forbindes til OUT-Udgangen på bagsiden af Centralstation 2. (Stikket ved siden af Netværks-stikket).
Til Marklin 60125 Terminalen kan følgende af Marklin's Digitale komponenter tilsluttes :
Marklin 60213/60214/60215 Centralstation 2 :
Tilsluttes via et Marklin 60123 CS2-CS2 Forbindelseskabel tilsluttet Udgangs-stikket på Marklin 60125 Terminal og tilsluttet IN-stikket på bagsiden af CS2.
Bemærk at den tilsluttede CS2 skal være opsat som CS2-SLAVE enhed.
Marklin 60651/52 Mobilstation 1 :
Tilsluttes til Marklin 60125 Terminalen ved hjælp af et Marklin 60124 Adapterkabel.
Marklin 60653 Mobilstation 1 :
Tilsluttes til Marklin 60125 Terminalen ved hjælp af et Marklin 60124 Adapterkabel.
Marklin 60173/60174 Booster :
Tilsluttes direkte til Marklin 60125 Terminalen.
Marklin 60128 Connect6021 :
Tilsluttes direkte til Marklin 60125 Terminalen. Der kan kun være 1 Enhed tilsluttet af gangen.
Marklin 60126 Terminal Forlængerkabel :
Anvendes til at opbygge større afstande mellem 60125 Terminalerne som kan placeres rundt omkring på anlægget.
Attachment | Størrelse |
---|---|
Marklin60125_Brugervejledning.pdf | 1.27 MB |
