Endelig...

Stort tillykke

Tillykke!

Du kan selvfølgelig også bruge XTrackCad: http://www.xtrkcad.org/Wikka/HomePage.

Det er gratis. Det kan virke lidt bøvlet i starten, men man vænner sig til det. Det kan også bruges til Märklin skinner.

Mange tak...

Jamen det program vil jeg da lige se nærmere på. Tak for hintet.

Lad endelig være med at købe Märklins program. Det er en dårlig udgave af Wintrack (bla. uden 3D-modeller), men koster næsten det samme.

Anlægget, som jeg tegnede til dig, kan desværre ikke oversættes til Märklin C.

http://www.sporskiftet.dk/node/3856

Håber at du har fået lidt mere plads siden sidst .

Venlig hilsen

Lars

Hej Lars.

Ja jeg har skam dit fine layout endnu. Det skal da bruges som inspiration til vores nye system.

Mere plads... Nej desværre ikke.

Hvis du har valgt at køre c-skinner så er der ikke noget bedre end at købe en bunke skinner og bare gå igang med at bygge. Det slår ethvert tegneprogram.

-det er faktisk en af de største fordele ved C-skinner, at de kan tåle at blive adskildt og samlet næsten i det uendelige, så det skal man benytte sig af!

Hej!

Ja det er C-skinnernes force - og det samme kan man sige om ROCO*s geoline.

Gert

Der er vi så uenige. Geoline er kun halvt så god. Så hellere gå efter Trix C-skinnen.

Klaus

Hej!

Tjae - men C (Märklin eller Trix) og geoline kan bruges på samme måde - kvaliteten af de 2 , ja så er C nok den bedste, ja.

Gert

Nu kører manden 3-skinne så trix og roco er nok ikke så relevante

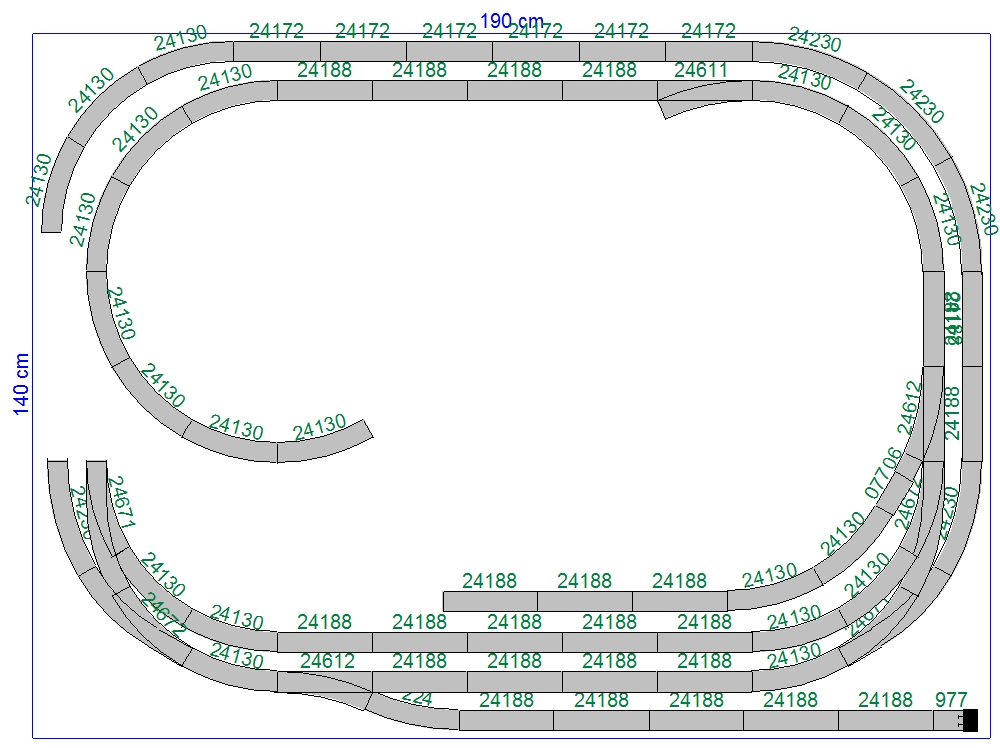

Nu nærmer efteråret sig jo med hastige skridt og det bliver tid til sysler indendørs. Derfor er vi jo så småt begyndt på vores lææææænge ventet projekt "klap" togbane. Jeg har mange forslag til banen, men prøver hele tiden og ændre lidt her og der.

Jeg har en plade på 190x140 cm og en max højde på 40 cm. Der bliver en skjult bane i nederste lag. Dvs så er der ca.27 cm tilbage i højden at gøre godt med.

Vil jo gerne have muligheden for at 2 tog kan køre samtidig på hver deres bane. Altså to ringe. Der ud over ranger spor. Har vedhæftet en af mine planer. Har dog svært ved at få det til og hænge rigtig sammen.

Håber der er nogle sjæle der har lyst til og give sit besyv med og komme med gode ideer til hvorledes jeg kommer videre.

Husk banen er "for sjov" og der er tale om dansk fantasi miljø.

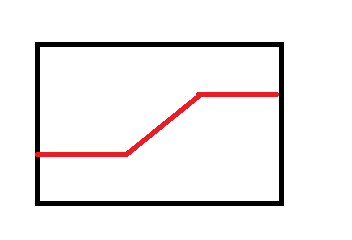

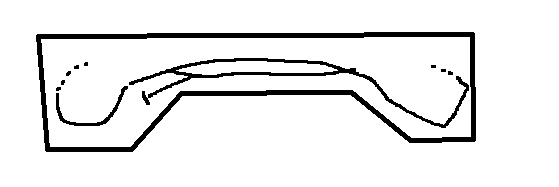

Hvis det var mig ville jeg save pladen over og lave et "kødben". Tilgiv mig de ubehjælpsomme skitser. Alternativt ville jeg nok købe noget mere plade. Hvor stort er dit rum?

Pladen har fast mål som skrevet. Det kan ikke ændres.

Der hvor de to parallelspor starter i venstre side, er der hvor sporet kommer op nedefra. Det minder lidt om et kødben.

Er de 140cm i dybden med eller uden hylden bag klap-op pladen?

Vil du bruge denne (hylden) ja eller nej?

Jeg ville undgå brugen af R1 og dermed også kurvesporskifterne, hvis jeg var dig. Meget "ikke-Märklin" materiel kører ikke godt i kurver med en radius på under 42cm (R2). Og i fremtiden bliver det nok endnu mere udpræget...

Venlig hilsen

Lars

R1 er mere fordi vi har en del. Kurveskiftere har vi også da det jo fulgte med i statrpakken. R1 vil jeg ligge i det skjulte. Ok var ikke klar over problemet med andet materiel på R1 kurver. Min Hobbytrade MZ køre helt fint på R1.

de 140cm er selve plade dybden. Kunne godt forestille mig og tage en vippeplade i brug.

Ved jeg har spurgt flere gange til layoutet, men det gælder jo om at få så meget ud af arealet som muligt.

Fuldstændig enig - og mit råd er ikke at bygge en meter uden at at du er helt sikker på, at den plan du har i tankerne virkelig er det du anser for optimal.

Og når du så er fuldstændig sikker på at have fundet den rigtige idé og planlagt den rimeligt detaljeret - så sov lige et par nætter på den alligevel .

Og det der R1 ville jeg sælge på QXL eller til venner og bekendte...(Lars i "stædigmodus"):roll:.

Venlig hilsen

Lars

40 cm.... jo det må det jo blive... Reol dybden er 40 cm.

Mht. R1, så bliver jeg nok nød til at gøre brug af denne radius, ellers bliver der nok ikke rigtig plads til ret meget spor.

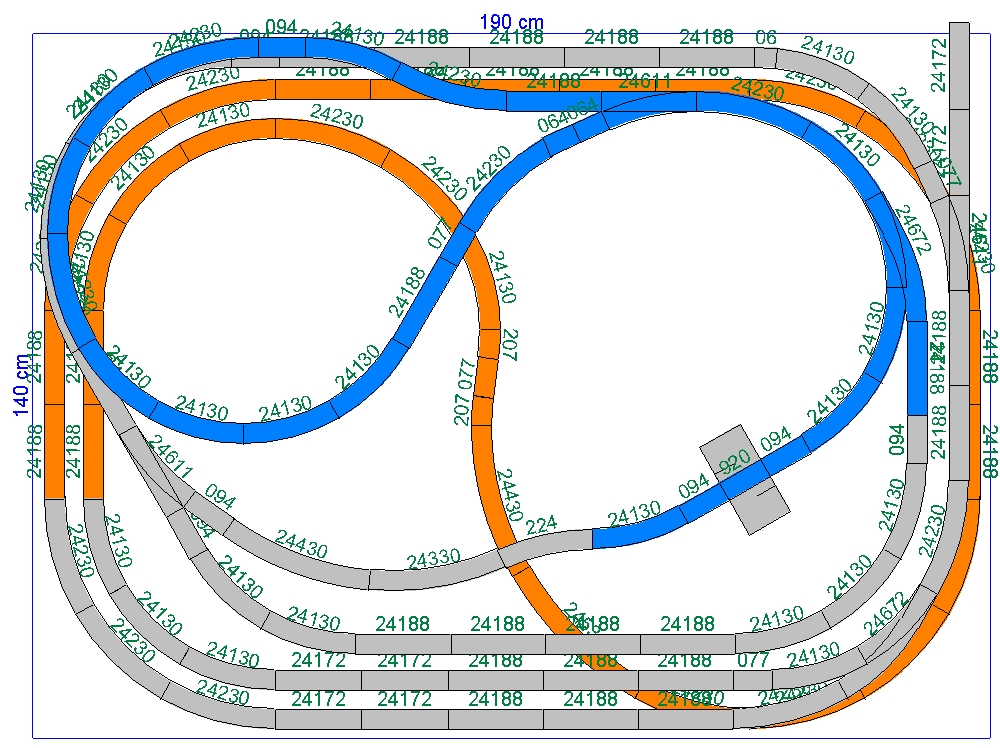

Her er min ide. Har rettet og rettet i en en uendelighed. Kan dette lade sig gøre?

Sporet der køre ud af pladen skal bruges til rangering på en plade som kan vippes ned.

Blå: "1"

Grå:"0"

Orange:"-1"

Her er mit forslag, der er baseret på den oprindelige idé. Du får væsentlig mere ud af den givne plads - og det ser ligeså overfyldt ud. Venligst bemærk at det er muligt at køre hele banen rundt UDEN at køre igennem en R1 kurve .

Den oprindelige idé er beskrevet her.

Hvem har en god løsning til overgangen mellem plade og reolen bagerst ?

Venlig hilsen

Lars

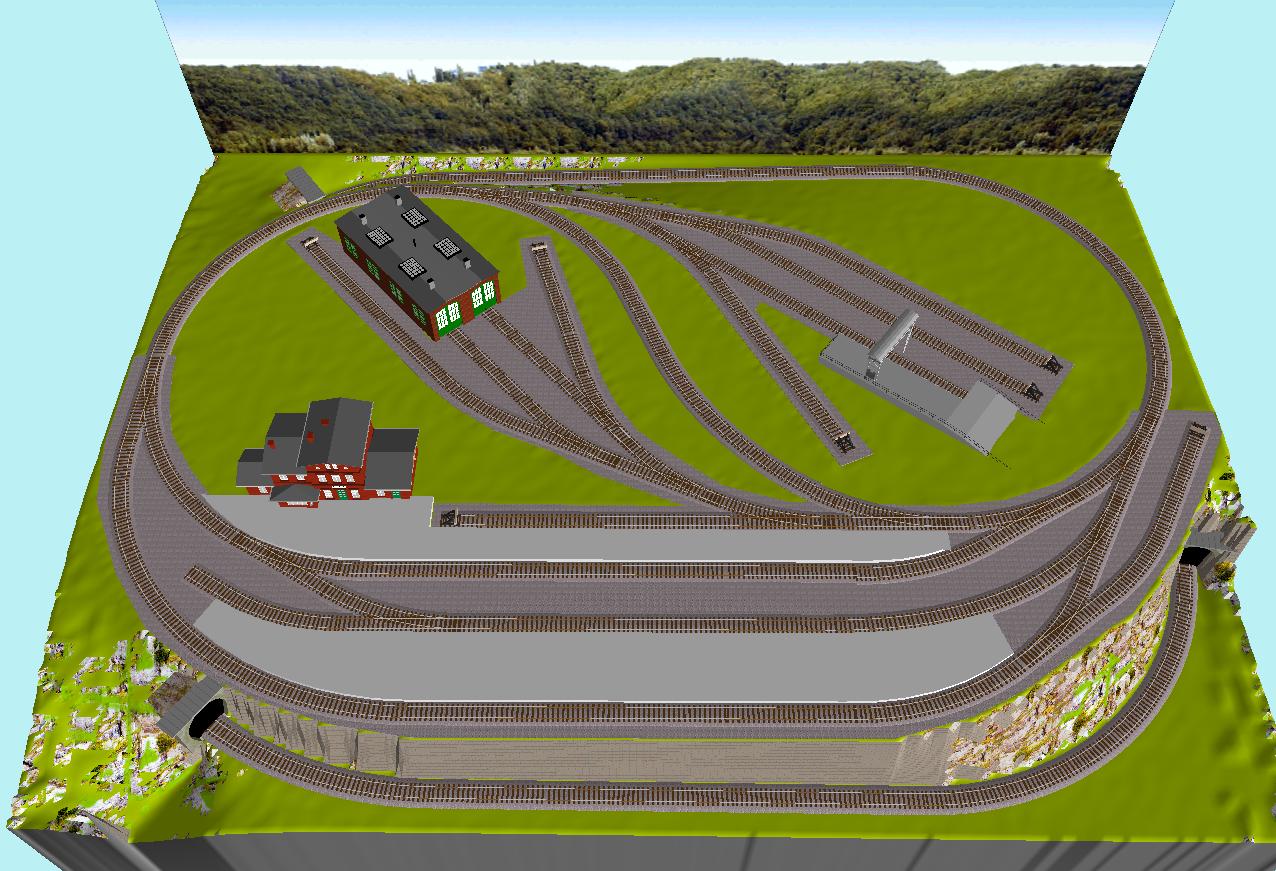

Og her er der et par billeder i 3D...

Her mangler der selvfølgelig fabrikken, en del huse, veje, træer osv.

Og en stykliste har jeg også vedhæftet . Der i øvrigt brugt 31 sporskifter til dette anlæg - hihi....

Venlig hilsen

Lars

Hold da op Der er godt mange spor... Ikke helt tosset

Helt uden R1, som du advare i mod...

Vil lige se den ldt mere igennem. Måske jeg vil reducere lidt i mængden af spor så der kommer lidt plads til lidt huse og veje...

Du er nu ret skrap til at gennemskue hvordan det vil se ud i virkeligheden.

"KBAndersen" skrev:

Hold da op Der er godt mange spor... Ikke helt tosset Helt uden R1, som du advare i mod...Vil lige se den ldt mere igennem. Måske jeg vil reducere lidt i mængden af spor så der kommer lidt plads til lidt huse og veje...Du er nu ret skrap til at gennemskue hvordan det vil se ud i virkeligheden.

Hej KB,

Ja, der er mange spor - der er dog brugt lidt R1 underjordisk (specielt et par kurvesporskifter), men som sagt er det muligt at køre banen igennem fra station A over station B til til station C uden at køre igennem en R1 kurve. Der kan køres efter køreplan på anlægget - der er plads til rigtig mange togstammer (>10), der er et maskindepot, stikspor ved stationen til den lille lokale skinnebus, en læsserampe og plads til en fabrik, bryggeri eller en foderstofforretning. Og hvis man gør noget ud af landskabet foroven kan det godt komme til at se rigtigt godt ud.

Største stigning på anlægget er ca. 2,75% - dette er vigtigt - men der mangler bare lige løsningen på overgangen mellem plade og "reol".

Hvis pengepungen ikke rækker til det hele i første omgang kan du i den nederste etage - og/eller bag kulissen plukke spor ud som du har lyst til - og så senere bygge dem ind, når der igen er gryn på kontoen.

Nederste etage skal kunne nås nedefra igennem en klap i den højre del af anlægget...

Venlig hilsen

Lars

Endelig har jeg fået skinner mm. hjem. Så her i weekenden skal der bygges. Er meget spændt på resultatet. Om det bliver som forventet.

Pladen/reolen er klar og der er købt diverse materialer hjem til selve konstruktionen.

Ønsker god en god start på kampen for dig

Er det sådan at du tager lidt billeder undervejs?

Jeps.. Jeg skal nok få taget billeder af byggeriet...

Endelig lidt fremgang i projektet. Der er nu kommet strøm på banen og det ser ud til og fungere.

Der mangler dog stadig mange ting inden man kan kalde den færdig.  Det er kun spor der er kommet på plads.

Men testes, det skulle det:

ICE's første tur:
http://www.youtube.com/watch?v=IbiNgdRPo_s&feature=plcp&context=C3195680UDOEgsToPDskKvEcxLDZ_M4xl0pWsDfQ9w

MZ starter op (med lyd)
http://www.youtube.com/watch?v=e4pQ-2vo4w0&feature=plcp&context=C303e552UDOEgsToPDskI0iQZ9SPdZv90zsU6H4VO3
