HJÆLP, og en bøn/udfordring til LITRA P og andre eksperter. smiler

Hej med jer.

Efter at have nørdet og hygget mig med at opbygge en lille bane, er der nu sket det at jeg pga. pladsmangel skal lave en endnu mindre bane....!!!!! øøøvvv.

Jeg ved godt at i vil sige at den plads jeg har til rådighed er ALT for lille, meeeen modelbygning er vel det umuliges kunst? Såh Lars og alle i andre, PLEASE help me Wink

Her er lidt fakta og lidt tanker/ønsker.

Bredde på anlægspladen kan MAX være 110 cm og længden MAX 160 cm. ! ; ( Højde 60 cm,...... På denne måde kan jeg klappe anlægget "ind" i den reol jeg bygger til det alá en dyb bogreol ( dette har jeg gjort før med stort held). Desværre er dette en nødvendighed. mangel på plads.....

Jeg ved godt at det ikke er muligt at bygge noget der bare ligner "virkeligheden" på denne lille plads ift. afstande, perron størrelser osv. (mere om dette senere) men det er fint for mig at lave et "fantasi miljø" og så samtidigt forsøge at lave tingene deri så realistiske som muligt. (huse, bjerge, veje, vand, bevoksning, osv. osv).

Jeg køre skala H0, Roco mus (den nyeste) Roco line + Roco geo line, skinner og skift, som så styres digitalt via musen.

Mine ønsker:

Jeg er ikke kræsen ift. radius 2 korte skiftespor osv.

Jeg forstiller mig en sidebane, til en sidebane, til en sidebane, til en privat bane i Norge eller noget i den stil...smiler.... dog ikke en smalspors bane, da jeg jo allerede har matriale i Ho størrelsen.

Jeg ønsker at bygge i flere nivauer og vil gerne have noget bjerg på banen ( da jeg skal køre med laaange tog stammer med passagerer er det IKKE nødvendigt at holde sig inden for de 3 % i stigning, siger min erfaring mig). Jeg kommer max til at køre med 2 - 3 vogne af gangen. Jeg vil også have "vand" på banen, gerne både i form af vandfald og fjord/hav. Så noget Norsk fjord/ bjerg bane fx?????

Det synlige af banen skal fremstå som noget punkt til punkt, eller punkt til tunnel. I det nederste (skjulte) nivaue vil jeg gerne have et spor evt. med et enkelt vigespor til et ekstra tog, hvis dette er muligt? Dette spor må meget gerne komme op et andet sted på anlægget. Hvis dette ikke er en mulighed, så en skjult vendesløjfe, men helst begge dele. Da jeg ikke har det samme store pladsproblem i højden kan jeg sagtens bygge i fx 3 nivauer ( fx 60 cm) og forestiller mig en, i et bjerg, mere eller mindre skjult mini" helix"/ stigning fra skjult nivaue over grund nivaue til en tur op i bjergene. Er dette muligt?

Epoke: II - III stykker??

Jeg er vild med temaet og stemningen der er på den model de to Hollændere har lavet af ORKHAVNBANEN se link http://www.orkhavnbanen.nl/index_english.html og kan forstille mig noget lignende ift. miljø og stemning. Fx. en lille bitte fjord havn med et enkelt spor på kajen og noget små industri der bearbejder fisk lige i nærheden med hertil hørende stikspor? evt. det u-undværlige savværk lidt oppe i højderne, eller hvad der nu kunne være? En omlæsnings station hvor de bearbejdede fisk bliver læsset på lastbiler??

et trinbrædt v baron von suhrs slot? eller den gamle spændende ruin?

Et stop ved camping pladsen?

Eller en aflæsningsrampe hvor togvognene læsser træstammer af der herefter skubbes ned i elven for vidre transport mod havet og de store træforarbejdnings fabrikker derude ved kysten? eller????

Efter turen opad kan toget med de 2 - 3 vogne fx  "forsvinder" ind i en tunnel højt oppe på bjerget for at futte vidre til den nærmeste større by??? Når toget forsvinder i tunnelen, er mit ønske at det fx. kører ned i skjult niveau i enten en vende sløjfe, eller aller helst et skjult spor til et andet sted på banen + vende sløjfe så jeg selv kan vælge om det skal komme tilbage via tunnelen igen eller op et andet sted på banen,fx skjult i en industri bygning v havnen eller den lille remisse v trinbrættet??? eller???

Et eller andet sted på banen skal der være mindst et omløbsspor tænker jeg.

Jeg er også MEGET imponeret og inspireret af de fine sporplaner, med tilhørende tema historier der kommer fra dig Lars. Så kan du komme med nogle inputs til mig?

Det der er vigtigst for mig er som sagt ikke lange parade strækninger og lange passagertog og peroner ( dette er ikke en mulighed), men derimod en varieret bane, med en masse små detaljer som giver mig bygge mæssige udfordringer ift. at opbygge landskabet og miljøet, men som også give en masse vinkler at fotografere fra.

Jeg "scratch" bygger gerne selv broer, huse, træer osv.( Reiner er GUD når det gælder træ bygning Wink ) så kom glad med ideér og udfordringer. Jeg vil snart lave en blog her på siden hvor jeg så vil smide billeder, ideér og tanker ind. Her vil det også blive muligt at følge med i opbygningen af denne mini, mini bane.

På forhånd tak for ideér og kommentarer.



Ses

Charlie



__________________

Køre Ho digital på MEGET lille bane, Roco line og Roco geo line skinner, den nyeste Roco mus + digital skiftespor osv. Epoke II - III stykker + fantasi ! Går næsten mere op i landskabs og tilbehørs opbygning, end selv kørslen ; )

Like 0 kan lide
Top


Litra ME

Indlæg: 372

PB

Hej Charlie

Litra P Lars lavede engang et par forslag  til mig da jeg heller ikke har ret meget plads prøv at tjekke disse tråde ud og så er det endda i Roco geoline.

http://www.sporskiftet.dk/forum/110cm-x-210cm-et-lille-anl%C3%A6g-roco-geoline-med-f%C3%A6rgen-ida

http://www.sporskiftet.dk/forum/110cm-x-210cm-et-lille-anl%C3%A6g-med-f%C3%A6rgen-ida-version-ii

http://www.sporskiftet.dk/forum/120cm-x-230cm-et-lille-anl%C3%A6g-med-f%C3%A6rgen-ida-version-iii

 vh Claus

__________________



Like 0 kan lide
Top


roskilde charlie

Indlæg: 50

PB  Blog

Takker Claus!!!

Jeg har set Lars´fremragende arbejde før, det er utroligt blæret! Jeg kan dog ikke få den fornødne plads...ØV.

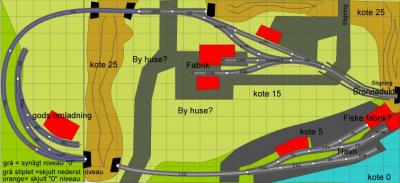

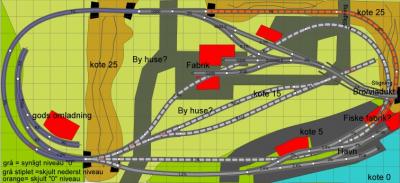

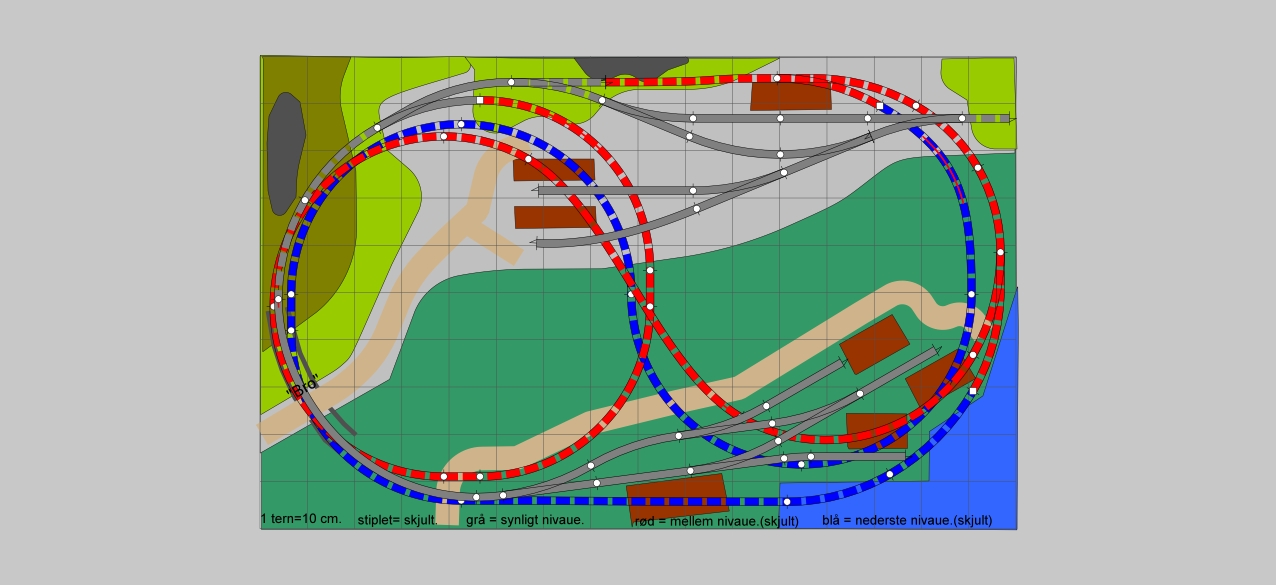

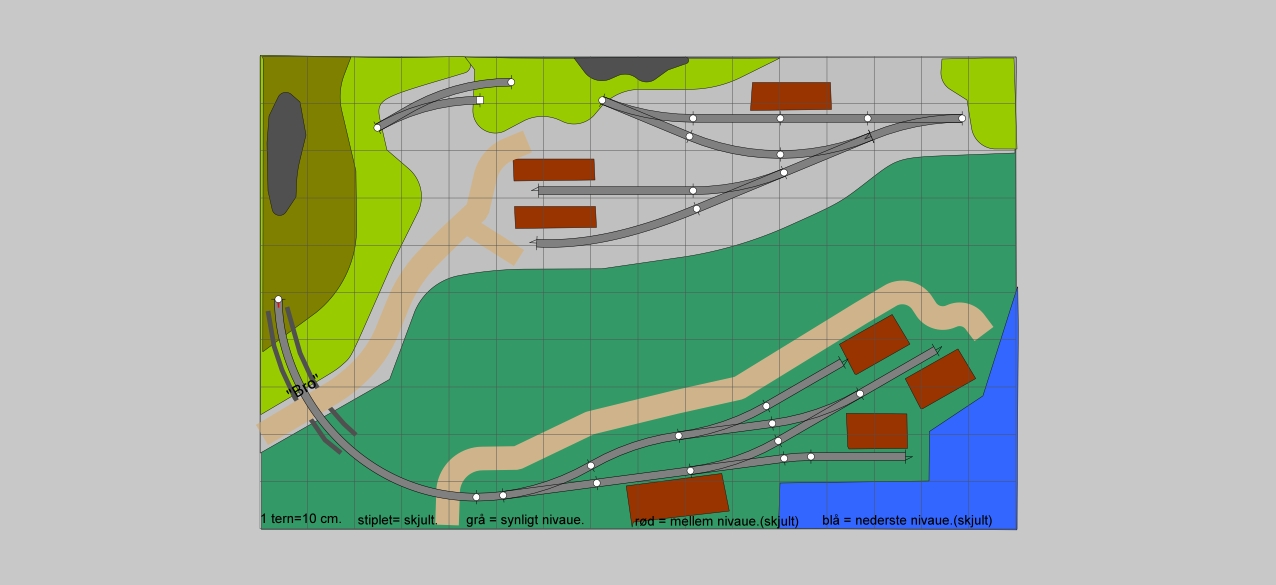

Jeg har lavet et ide forslag i "anyrail" som jeg vil prøve at smide ind nu her. Jeg er ikke helt tilfreds, men som nævnt mange gange er det sgu lidt svært når man vil have massere af action og landskab på meget lidt plads....

Hvad tænker i om dette?MEGET lille roco bane ide synlige spor.Billede



__________________

Køre Ho digital på MEGET lille bane, Roco line og Roco geo line skinner, den nyeste Roco mus + digital skiftespor osv. Epoke II - III stykker + fantasi ! Går næsten mere op i landskabs og tilbehørs opbygning, end selv kørslen ; )

Like 0 kan lide
Top


Litra P

Indlæg: 1.852

PB



Hej Charlie,

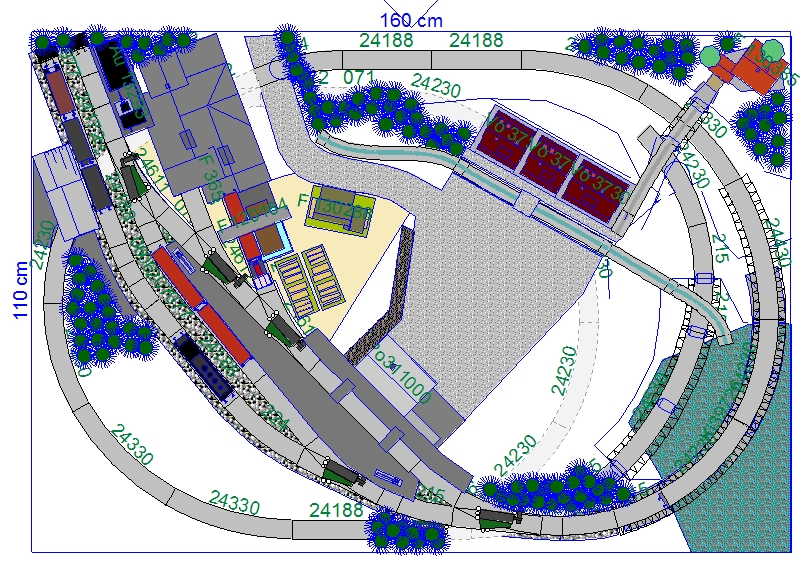

Du vil have fantatisk meget med på fantatisk lidt plads Smile Jeg har engang designet en punkt til punkt bane på 110cm x 160cm. Godt nok i Märklin C - men den kan nok godt "oversættes" til Geoline ret hurtigt.

Så her er der måske lidt du kan bruge som inspiration...

Når du siger du har 110cm i dybden og 60cm i højden hvad mener du så helt præcist? 110cm i dybden og 60cm hylde bagved er jo ikke det samme som 110cm i dybden, hvor anlægget drejer om en pind med 60cm på den ene side og 50cm på den anden side...

Kan du give os en tegning af rummet og den tænkte pladsudnyttelse?

Billede



Billede



Billede

Venlig hilsen

Lars

PS. Oprindeligt blev planen bragt i Stummis Forum: http://stummiforum.de/viewtopic.php?f=24&t=51274



__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


roskilde charlie

Indlæg: 50

PB  Blog

Hejsa Lars!

Tak for hurtig respons som altid Wink

Jeg kan ikke rigtigt komme med tegning over rummet, da vi endnu ikke ved helt hvad der skal være derinde. Det kan også være jeg ender med at lave en "hejse - bane" i loftet, som kan blive lidt større??? men min erfaring med dette princip er ikke den bedste + anlægget bliver MEGET støvet og er sårbart på denne måde og sidst men ikke mindst så har vi kune 230 til loftet, så et anlæg der fx blir 60 cm højt, kommer til at fylde godt "nedad" i højden.

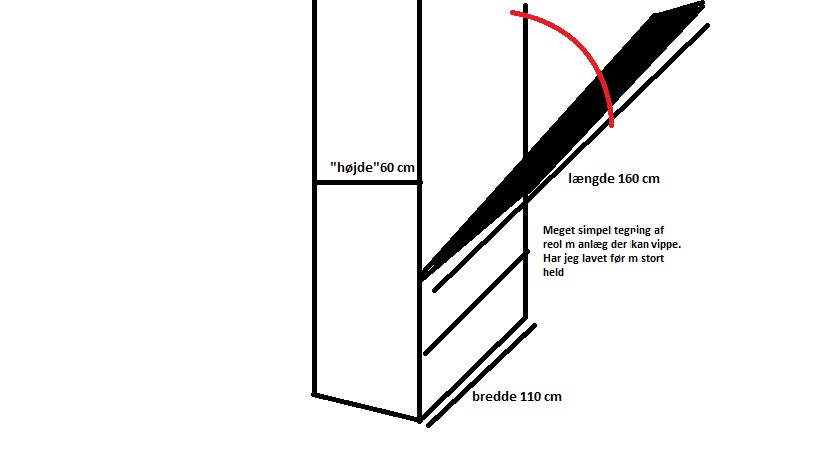

Jeg har lavet en hurtig, dårlig tegning, der måske tydliggøre en smule, hvad det er jeg mener med anlægsstørrelse og princip, for den måde jeg vil bygge på? Jeg har som tidligere nævnt lavet det før med stor succes, det virker bare! Wink Anlægget bliver hængslet i den ene ende, og vipper ned i vandret plan på et par ben ved brug og lukkes så "op og ind" i reolen, når det ikke bruges. Dette fordre selvfølelig at ALT på banen sidder fast og at alt bevægeligt/rullende matriale/biler mm. fjernes når anlægget skal klappes op/lukkes. Men det er fint nok.

Jeg håber tegningen giver mening og at du kan/vil, komme med flere forslag en det fine du har sat ind her. Den minder en smule om "mini ægget" det har jeg også overvejet at lave???

Vi ses!

Charliehurtig skitse af princippet bag "reol - klap - anlæg"

__________________

Køre Ho digital på MEGET lille bane, Roco line og Roco geo line skinner, den nyeste Roco mus + digital skiftespor osv. Epoke II - III stykker + fantasi ! Går næsten mere op i landskabs og tilbehørs opbygning, end selv kørslen ; )

Like 0 kan lide
Top


Litra P

Indlæg: 1.852

PB

Hej Charlie,

Jeg tror ikke din bane kan lade sig gøre. Selvom du ikke har noget imod stigninger, der er væsentlig stejlere end 3% ,får du problemer i det øverste højre hjørne. Endvidere er det svært at komme ind til de to stikspor på den øvre station. For nu bare at nævne et par eksempler.

Sådan som jeg læser din tegning vil du i princippet have følgende plads til rådighed:

 Billede



Er det rigtig set? Hvis ja har du mulighed for at lave en skyggebanegård på reolen, hvor det rullende materiel kan stå, når banen er klappet op.

Venlig hilsen

Lars









__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

Hej Lars prøv lige at kikke på tegningen igen! Som jeg ser det har du kun 110 cm og ikke 160 cm i bredde.

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


Litra P

Indlæg: 1.852

PB

Det kigger jeg lige på - Jeg har vist læst tegningen forkert Smile. Hvis klappen er hængslet på yderst på reolen så er der et området på 60cm x 110cm til en skyggebanegård - det kan få banen op på en samlet længde på 240cm. Hvis anlægget drejer om en pind yderst på reolen er der ikke plads til at gå i højden bagerst og længden er så sikkert 160cm samlet.

Lars

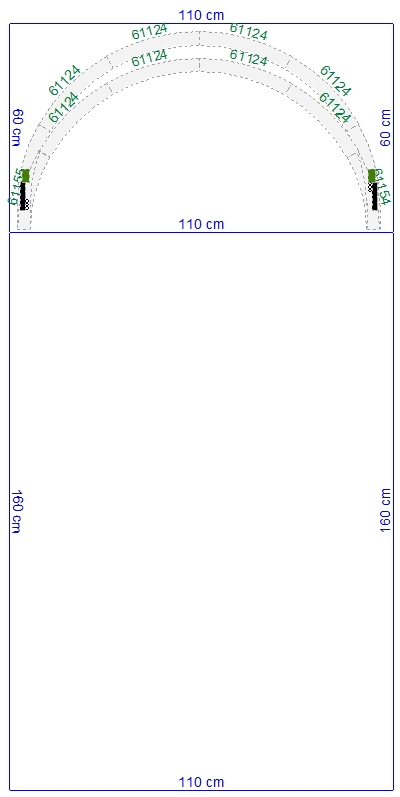

Onkel Editor er nu kommet frem til følgende tegning...altså hvis scenario 1) er det rigtige.. Smile

Billede

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

Hej Lars, det næste er vel at der skal en ramme under pladen, hvilket vel kræver minimum 5 cm.

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


Litra P

Indlæg: 1.852

PB

Ja - det vil jo nok være en god idé - det hænger vel lidt sammen med anlæggets beskaffenhed - jeg kunne forestille mig at anlægget får en klap i bunden (når anlægget er slået ned), der gør det muligt at nå skyggebanegård og underjordiske spor fra neden, når Murphy´s lov slår til (if anything can go wrong - it will).

Venlig hilsen

Lars

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


Litra P

Indlæg: 1.852

PB

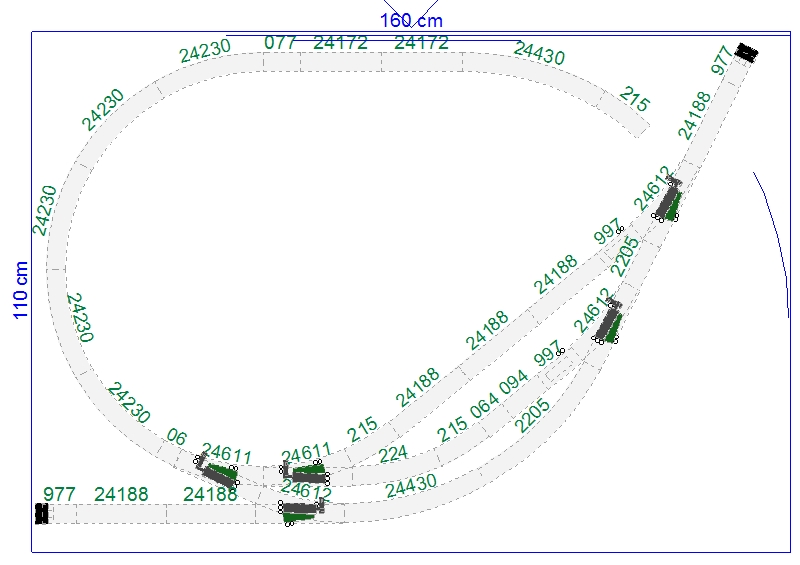

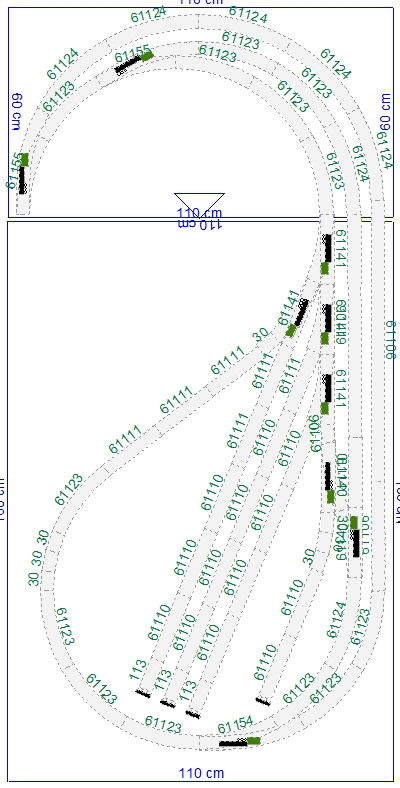

Her er så et forslag til hvordan skyggebanegården kan komme til at se ud. De øverste 60cm x 110cm er placeret inde i reolen i ca. 65cm højde...

Billede



Venlig hilsen

Lars

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


Litra P

Indlæg: 1.852

PB

Hej allesammen,

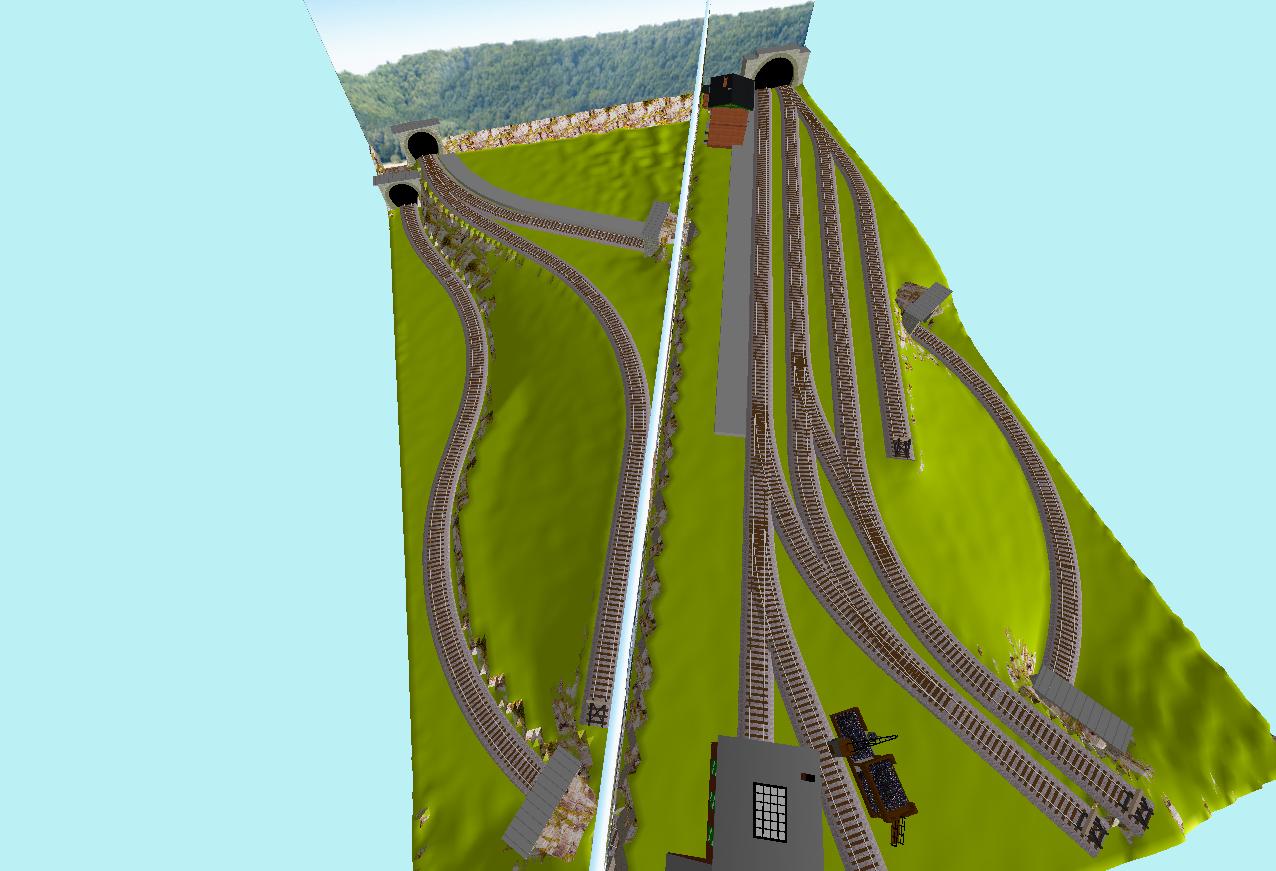

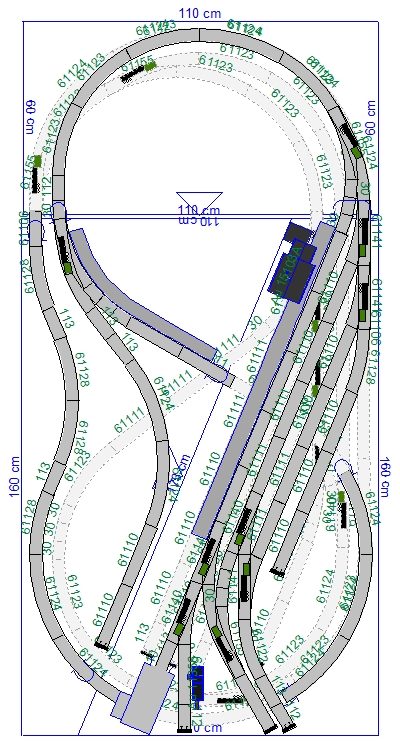

Og her er så resten af anlægget. Når anlægget klappes ned sættes der en baggrund ned bagerst og ned gennem anlægget bliver der også placeret en "scenic divider". Den ene del af anlægget er banens endestation, der har fået en del spor med omløbsmulighed og et lille maskindepot blev der også plads til.

Den anden halvdel er mere præget af landskab - her ligger der et lille trinbræt og et stikspor ind til den lokale grusgrav eller et savværk. Bagved trinbrættet kunne man eventuelt placere et bjerg med en borg på toppen.

Billede

Billede

Venlig hilsen

Lars

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


roskilde charlie

Indlæg: 50

PB  Blog

Hej igen Wink

Lars du er GENIAL! Det ser super godt ud det du har lavet..... Meget flot. Jeg tror sgu det blir noget ala det jeg laver!

Du har ret mht. at der bliver et hul i bundpladen, som vil gøre at jeg kan komme til på skygge spor ved uheld. Ved den tidligere bane jeg havde, efter samme princip, havde jeg også udnyttet den "faste" hylde til en del af en cirkel på nederste spor, når jeg så havde klappet pladen ned og brugte anlægget havde jeg bygget en "landskabs plade" som jeg satte ned dér i det bagerste hul. Denne skjulte det nederste spor OG færdiggjorde landskabs illusionen. Smart ikk? Griner...

Jeg er næste flov over at vise hvad jeg har fået flækket sammen som idé, men som du selv har skrevet, Ja så vil jeg gerne have RIGTIGT meget på ingen plads, så jeg viser den lige alligevel.

Måske ender jeg med en kombi af din og min egen idé? Jeg er ihvertfald bleve MEGET inspireret af det kunststykke du har lave! TAK jeg skylder en omgang!!!!

Kom meget gerne med flere ideér og kommentarer.

CharlieBilledeBillede

__________________

Køre Ho digital på MEGET lille bane, Roco line og Roco geo line skinner, den nyeste Roco mus + digital skiftespor osv. Epoke II - III stykker + fantasi ! Går næsten mere op i landskabs og tilbehørs opbygning, end selv kørslen ; )

Like 0 kan lide
Top


roskilde charlie

Indlæg: 50

PB  Blog

Ps.

Det oplæg du er kommet med Lars, der er der 2 etager "tog spor" på den faste hylde ikke???? Dvs. at jeg skal lave en flytbar plade hvorpå det øverste spor er monteret, hvis jeg forstår det rigtigt ikke??? Hvis denne plade ikke kan flyttes kan man jo ikke lukke/vippe pladen op, er vi enige???

Har du brugt Roco eller Mærklin skinner?

Ps. den model jeg har lavet, tænker jeg giver en smule mulighed for "udfordringer" hvis en af mine unger skal køre med, forstået på den måde at der er muligheder for at en af os står for transport mellem havn/fiskefabrik og omlæsse plads og den lille fabrik oppe i byen, mens den anden køre rundt med et lille passager tog, med morgen medarbejdere til havnen, eller fabrikken eller???

Tak tak tak tak tak og igen, jeg skylder en omgang! Wink

Ses

Charlie

__________________

Køre Ho digital på MEGET lille bane, Roco line og Roco geo line skinner, den nyeste Roco mus + digital skiftespor osv. Epoke II - III stykker + fantasi ! Går næsten mere op i landskabs og tilbehørs opbygning, end selv kørslen ; )

Like 0 kan lide
Top


Litra P

Indlæg: 1.852

PB

Hej Charlie,

Ja - der er to etager bagerst og det betyder, at for at banen kan klappes op skal den øverste del med sporskiftet tages af. Denne del kan laves som en bro, så man stadig kan nå ned til skyggebanegården, hvis der går noget galt der. Du kan også vælge at lade anlægget dreje om en pind ved reolens ydre kant. For at spare vægt ville jeg nok bygge anlægget som et rammeanlæg og dermed undgå en tung spånplade.

Jeg har brugt Roco Geoline overalt. fordi dette systems geometri passer godt til mindre anlæg.

Hvis du vil have mere at lege med kan du overveje at dække den korte frie strækning på den højre side af anlægget til. Så bliver der plads til et savværk der. Her bliver opgaven så at køre træstammer fra landskabsdelens sidespor hen til savværket og efter forarbejdning skal de færdige produkter køres ud i den vide verden (=skyggebanegården).

En havn kan jeg ikke rigtig få indpasset på anlægget - men på den venstre del må det være muligt at lægge ind flod ind - eventuelt med et vandfald oppe fra borgen...

Venlig hilsen

Lars

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


roskilde charlie

Indlæg: 50

PB  Blog

Hej igen Lars.

Så tror jeg sgu at den er ved at være der! ; ) Jeg overvejer også at lade anlæget vippe over en pind, som du skriver,det har jeg ikke prøvet før. Jeg skal lige have styr på hvor meget det betyder ift. højden af det samlede anlæg helt inde hvor pladen slutter???? Umiddelbart tænker jeg at det ikke kan være ret højt? og med den begrænset plads jeg har til rådighed skal jeg også tænke i højden Wink Jeg bliver nok nød til at undværre havnen øv, men så blir der noget flod/vandfald og sikkert også sø.

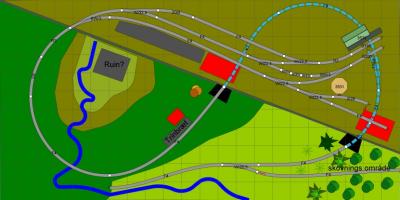

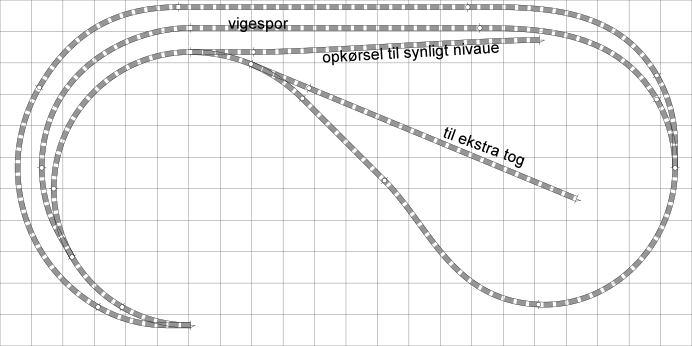

Jeg har smidt et par simple anyrail tegninger med. kommenter MEGET gerne!

Ps. Jeg skylder en omgang.......................... Jeg tror også jeg får brug for et el råd eller to når jeg skal til at samle anlægget, da jeg kan se at der er flere steder det vil kortslutte? jeg kan godt gennemskue en enkelt vendesløjfe eller to og har relæ, men he, lad os tage den senere.

Billede

CharlieBillede

__________________

Køre Ho digital på MEGET lille bane, Roco line og Roco geo line skinner, den nyeste Roco mus + digital skiftespor osv. Epoke II - III stykker + fantasi ! Går næsten mere op i landskabs og tilbehørs opbygning, end selv kørslen ; )

Like 0 kan lide
Top


roskilde charlie

Indlæg: 50

PB  Blog

Hej med jer alle.

GODT nytår herfra.

Jeg har lavet forskellige udkast ift. tråden og tænkt mange tanker... Her er et af de forslag jeg er kommet fra til. Tegnet i SCARM.



Duer det Lars??? og MEGET gerne også alle i andre eksperter?



Vh.

Charlie

__________________

Køre Ho digital på MEGET lille bane, Roco line og Roco geo line skinner, den nyeste Roco mus + digital skiftespor osv. Epoke II - III stykker + fantasi ! Går næsten mere op i landskabs og tilbehørs opbygning, end selv kørslen ; )

Like 0 kan lide
Top


Litra P

Indlæg: 1.852

PB

roskilde charlie skrev:

Her er et af de forslag jeg er kommet fra til. Tegnet i SCARM.

Øhhh - hvorhenne?

Og godt nytår allesammen - også fra Litra P

Lars

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


cbt

Indlæg: 1.151

PB

roskilde charlie skrev:

Hej med jer alle.

GODT nytår herfra.

Jeg har lavet forskellige udkast ift. tråden og tænkt mange tanker... Her er et af de forslag jeg er kommet fra til. Tegnet i SCARM.



Duer det Lars??? og MEGET gerne også alle i andre eksperter?

Hej Charlie

Jeg vil ikke kalde mig selv for ekspert (selvom jeg bl.a. har tegnet sporplanen til Frederikshavn Modeljernbaneklub's anlæg) - men hvis jeg ligesom dig overhovedet havde så meget som et lille hjørne til rådighed for hjemmeanlægsopbygning, så ville jeg bygge det som Fremo-moduler, der kan stables ovenpå hinanden, når de ikke er i brug.

Så fylder anlægget ikke mere end hvad der svarer til et amerikanerkøleskab, når det ikke er i brug, og det kan hurtigt stilles op, når husets "borgmester" giver tilladelse/ikke er hjemme, og kan tilsvarende hurtigt pakkes sammen igen, ved udløb af tilladelse/når hun kommer hjem.

Fordelen ved Fremo-modluerne er desuden, at så kan dit anlæg komme ud og blive "luftet" lidt en gang imellem, i godt selskab sammen med andre Fremo-moduler, og man kan opleve det hyggelige fællesskab om hobbyen og kørslen, som nogle måske godt kan savne lidt ved kun at husere derhjemme i kælderen.

Så med Fremo-moduler slår man flere fluer med ét smæk på én gang.

Det var bare en strøtanke om, hvad jeg selv ville gøre i den situation  Smile

__________________

Med futlig hilsen
Carsten B. Thomsen

Fremo-medlem, H0 2-skinne, digital, dansk (incl. udenlandsk materiel, der kører/har kørt i Danmark), alle epoker - dog primært IV og V.
