Marklin CS2 - Digitalstyring - Afkobling ( Art-Nr: 24997 ) med k83 Decoder.



Installation af Marklin 24997 Afkoblings-skinne :



Billede

Marklin 24997 Afkoblings-skinne  -  Brugervejledning

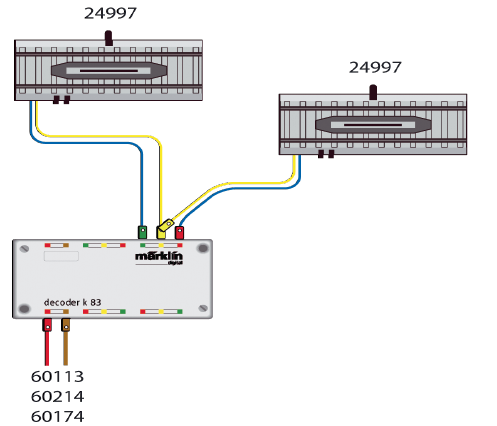

Afkoblings-skinne tilsluttes som anvist i Illustrationen herover til en Marklin k83 / m83 Decoder (Art : 60830/60831).

En Udgang (i ovenstående tilfælde Udgang 3) kan anvendes til 2 Stk Marklin 24997 Afkobling-skinner.

Den "gule" ledning (Strøm) anvendes fælles af begge Afkoblere.

Der kan tilsluttes op til 8 Stk Afkoblings-skinner til hver k83 / m83 Decoder.

k83 Decoderen forsynes kan forsynes via 72090 Fordeler-plader fra Marklin 60113 Tilslutnings-boks - MS2 / CS 2 / 60174 Booster eller

6015/6017 Boostere.



TIP 1 :

Marklin 74460 / 74461  Skinne-decodere kan i "princippet" også benyttes til Marklin 24997 Afkoblings-skinner, i det man f.eks sammensætter

Afkoblings-skinnen med en Marklin 24094 Skinne og placerer Skinne-Decoderen under Marklin 24090 Skinnen, hvor der er plads til at den kan

være.

Man skal dog huske at Isolere C-Skinnen med "isolerende Tape" det sted hvor decoderen monteres, således at der ikke dannes en elektrisk

forbindelse mellem Undersiden af Skinnen og toppen af Decoderen.

Decoderen kan eventuelt skrues fast med de til Decoderen "passende" Skruer til Bordpladen.

Alternativt kan man montere de Ovenstående Skinne-Decodere i en lille "Plast-boks" med de passende Dimensioner og Placere denne/disse

på pladen under anlægget lige på det sted hvor man ønsker at der skal være en eller flere Afkoblings-skinner placeret ved siden af hinanden.

1 Stk Marklin 74460 / 74461 Skinne-Decoder kan forbindes med 2 stk Afkoblings-skinner og styre disse Afkoblings-skinner.



TIP 2 :

Har man ældre Marklin 6073 (k73 Decodere) liggende (tidligere anvendt til M-Sporskifter som Monterings-decoder til digital drift) kan disse også

anvendes til overnstående formål.





Tilbehør :

Til Marklin 24997 kan tilkøbes og monteres en Marklin 74997 Lysmast som lyser mens Afkoblings-skinne er oppe.





Opsætning af Afkoblings-skinne på Centralstation 2 :

Under KEYBOARD på Centralstation 2 opsættes Afkoblere som vist på Illustrationen herunder.





                        ( Billede kommer senere .... )





På hver Digital-Adresse er der tilkoblet 2 stk Afkoblere, som betjenes med de tilhørende "Magnet-artikel Iconer" til Afkoblerne.





Styring af Afkoblings-skinner via LAYOUT - siderne på din Centralstation 2 :



Endvidere kan man også anvende LAYOUT-delen på Centralstation 2 til at betjene Afkoblerne med, når disse er indbygget i din

Sporplan og aktivere Afkoblere på denne måde, direkte fra din Skinneplan under LAYOUT.



                         ( Billede kommer senere .... )
