Prototyper for funktionsdekodere

Jeg har fået et par henvendelser på dekoderne.

De er lavet til DCC, udgangene er udelukkende tænd/sluk, undtagen dekoder til vognlys der har neon start, og et samlet strømforbrug på max. 200mA

Når jeg får lavet de endelige versioner er det muligt de kan købes.

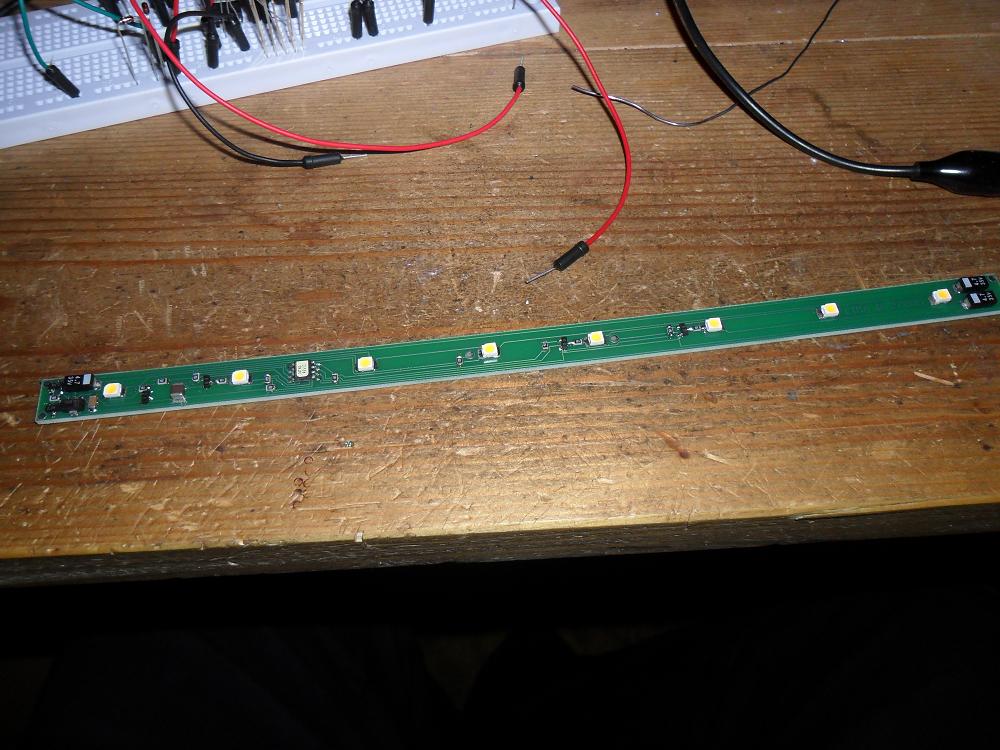

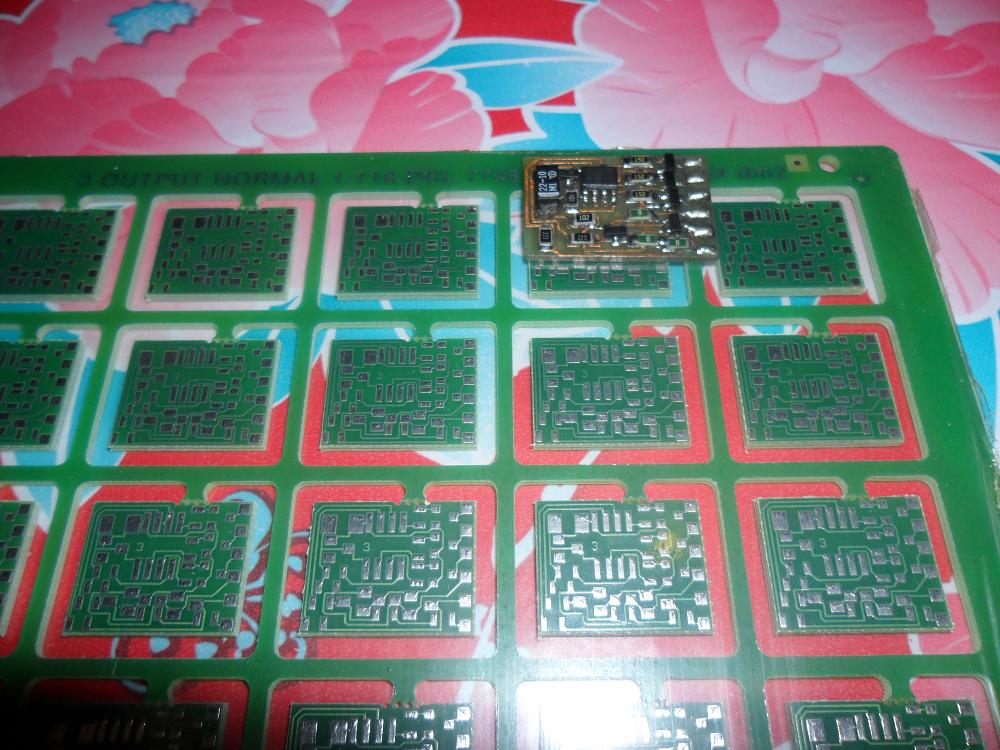

Nu er de første print kommet

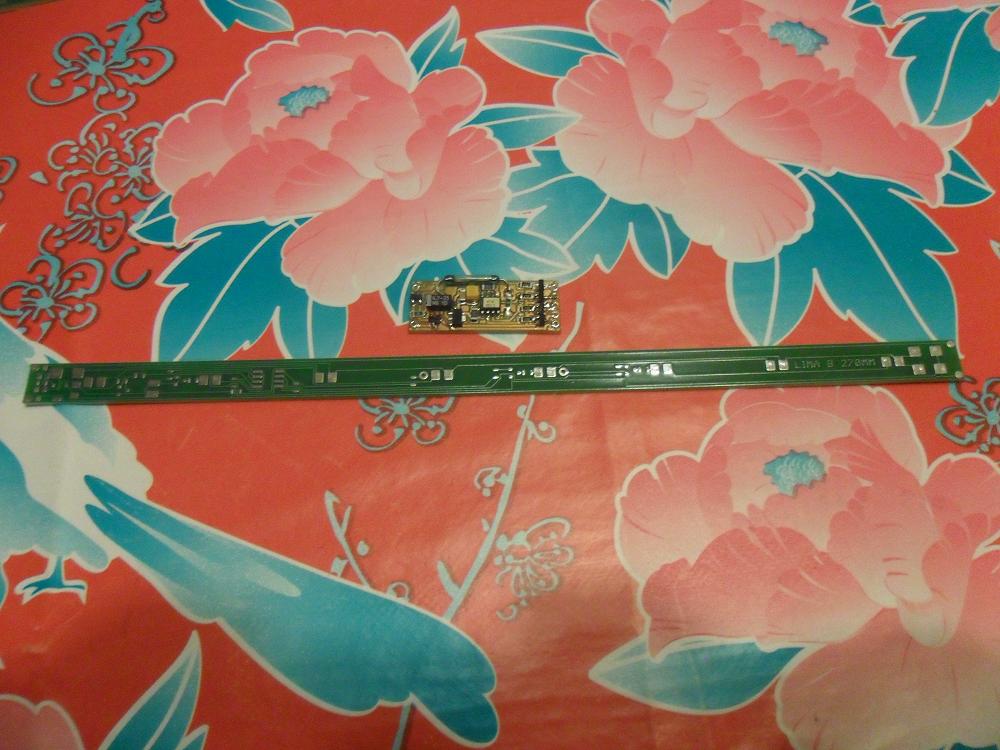

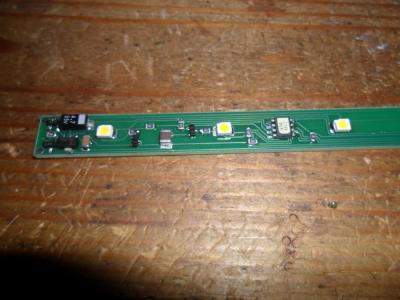

Jeg har lagt prototyperne ved siden af for størrelsesforhold til mine egne evner, det skal dog siges at det højre er komplet print til vognlys i LIMA B vogn Lop: 270mm.

Nu mangler jeg bare at få de sidste komponenter hjem.

Hej

Det lyder rigtig spændende med de dekodere - som skabt til styrevognene i MA-lynet

Det var faktisk en af grundene til jeg lavede dem, føler mig lidt snydt af Dansk Hobby ved køb af MA på QXL, styrevogn reagerer kun på korte adresser

Glæder mig til at se en lille video, hvor du tænder for neon lyset i en vogn, og er spændt på at høre om muligheden, for at købe dit værk... Pris?

Gi Roco skylden i stedet, De har bygget en elendig dekoder i.

Det vil jeg da også sige: Dansk Hobby har vel bare leveret Rocos standardprodukt, så det må da være Roco, der skal have kritik, ikke forhandleren.

Ok, godt ord igen, det kom vist lidt hårdere ud end det var ment.

Jeg havde en korrespondence med Kim fra Dansk Hobby, og han holdt hårdnakket på at styrevognen ikke indeholdt dekoder, han kunne bare have skrevet at det var en skod dekoder der sad i styrevognen

Så er de sidste stumper endelig ankommet.

Hvis jeg når at blive færdig tager jeg en vogn med lys med til modeltogmesse i Stoholm i morgen.

Fedt, den glæder jeg mig til at se... Jeg sidder og bygger ved Witzelhobby.. så vi ses i Stoholm.

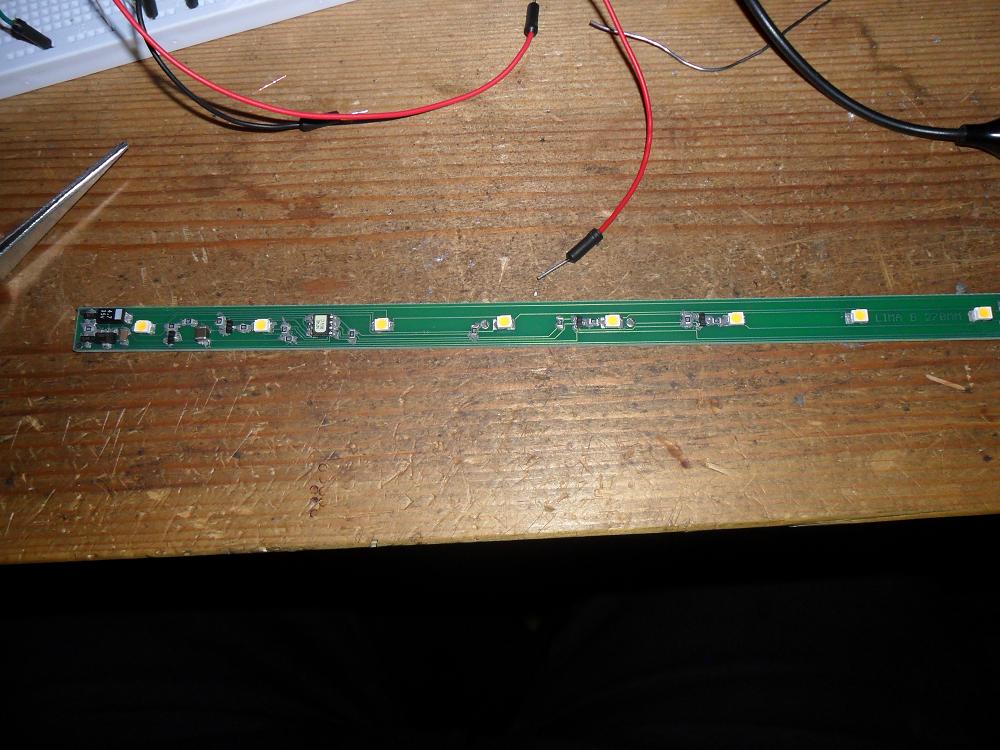

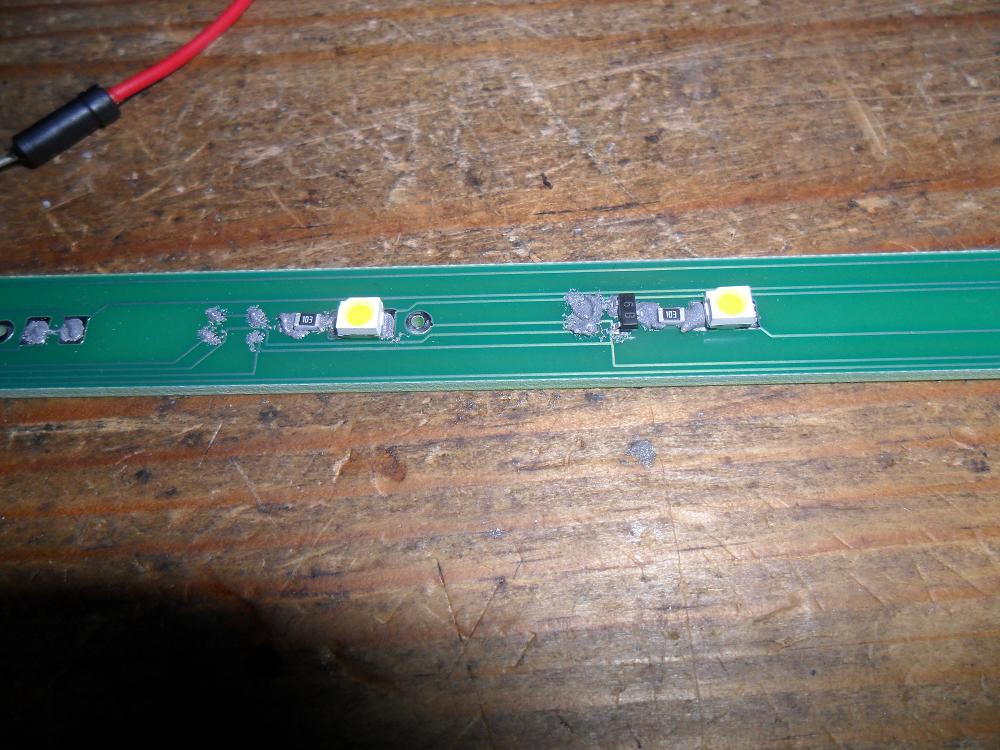

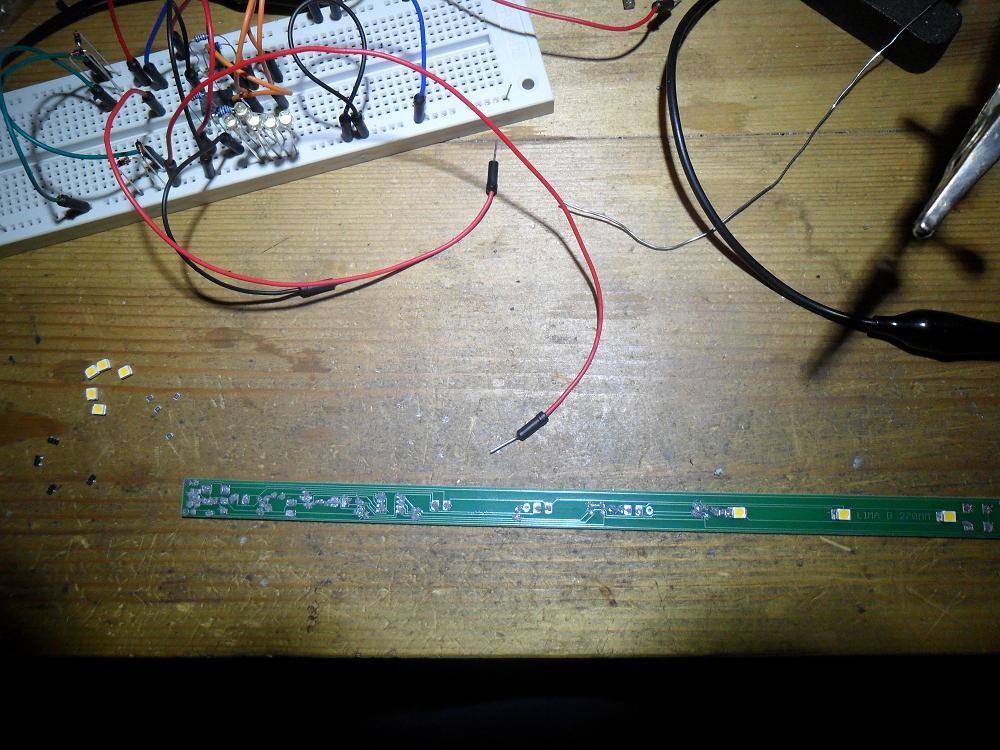

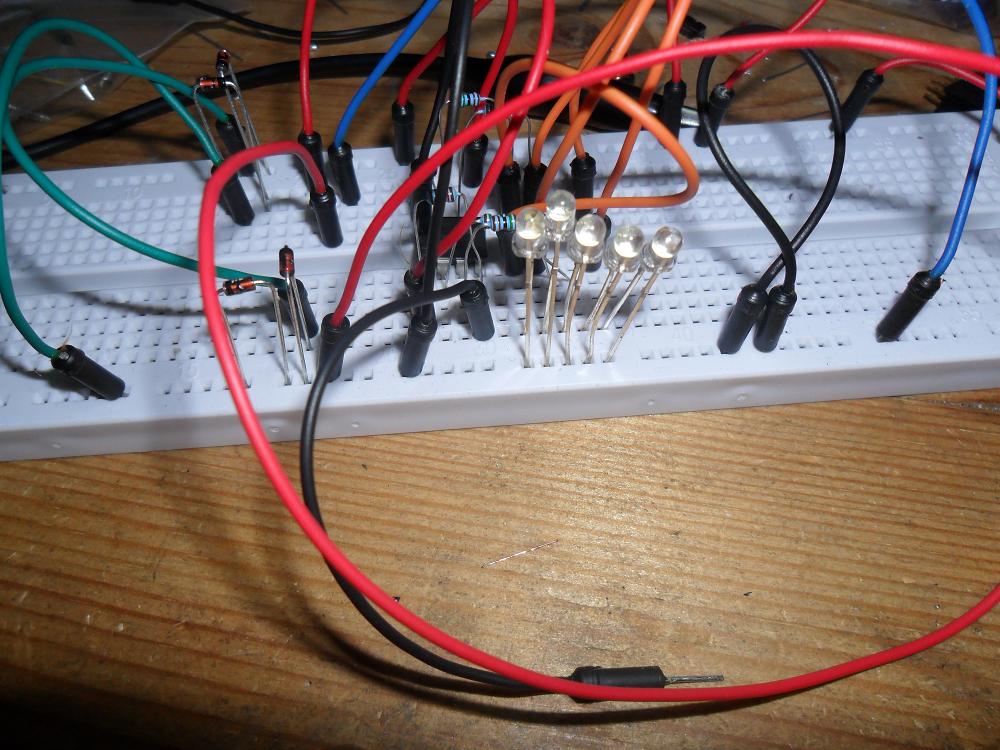

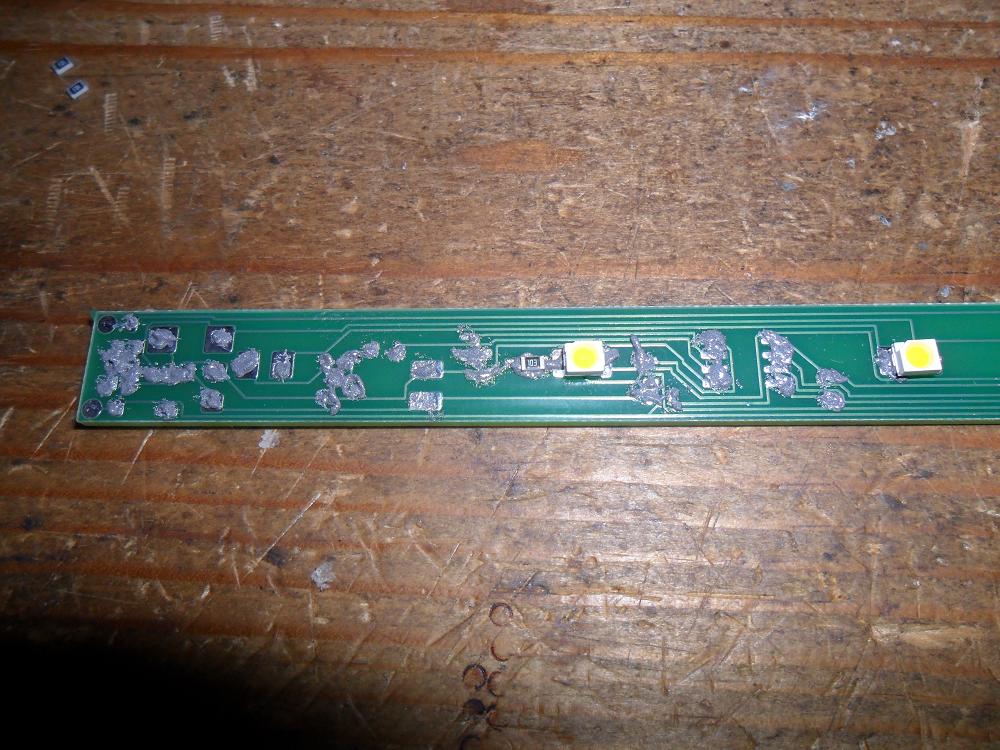

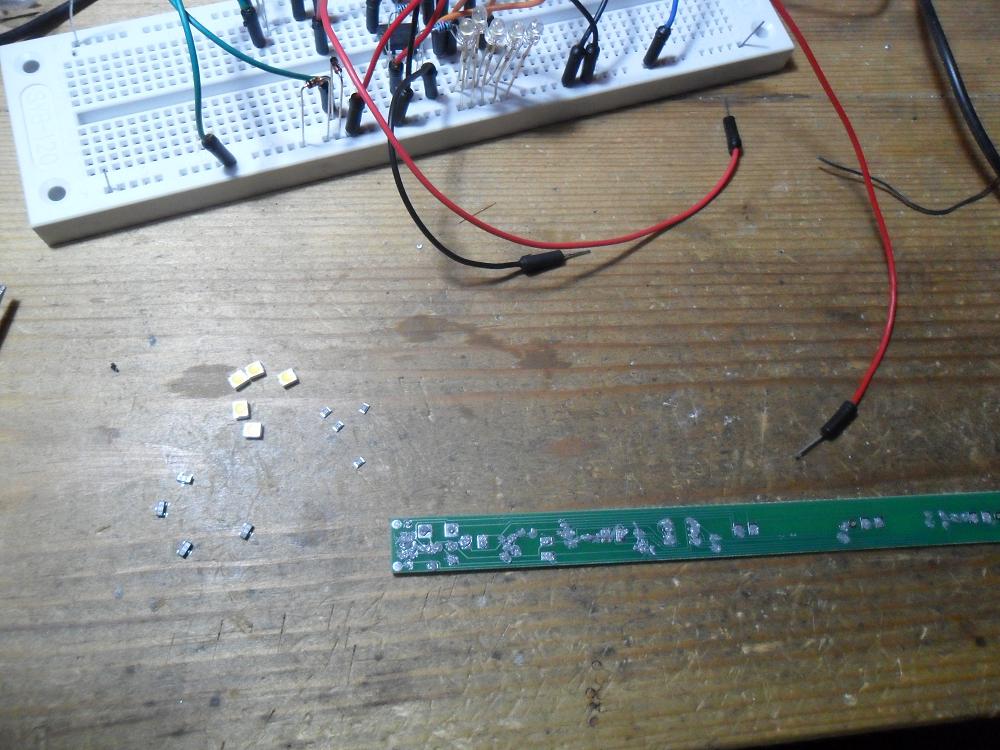

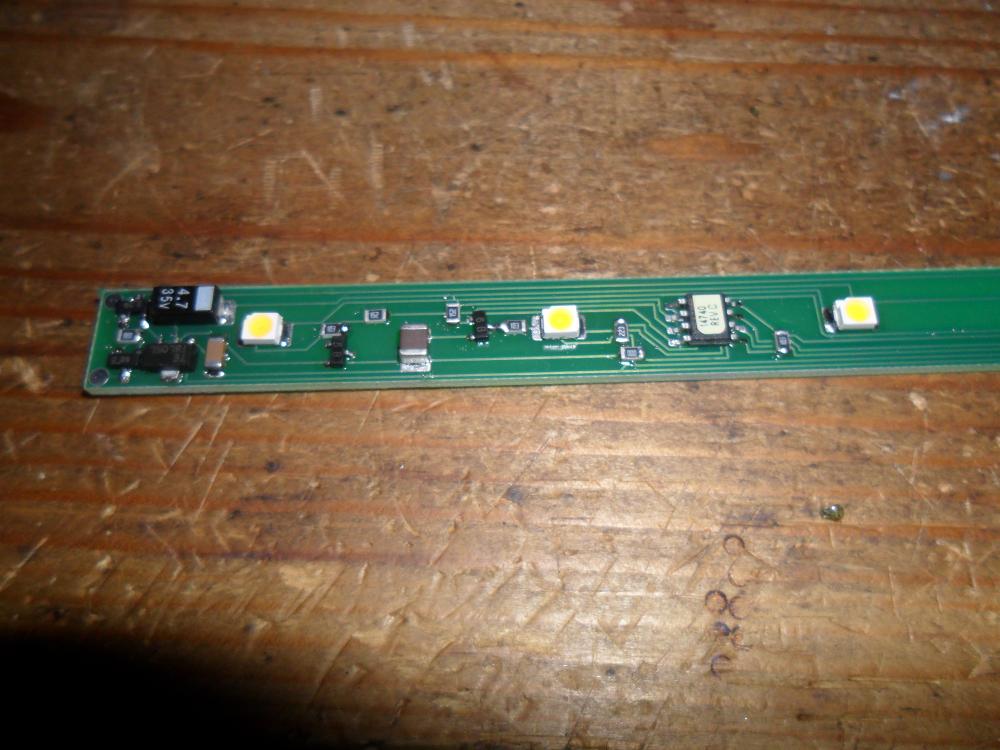

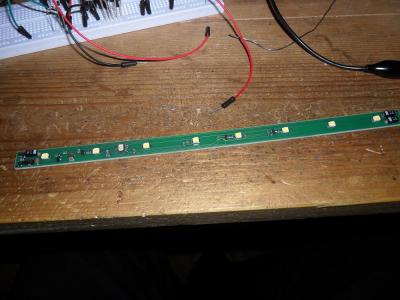

Efter en interessant dag i Stoholm, lidt stemnings billeder af montering af lysprint:

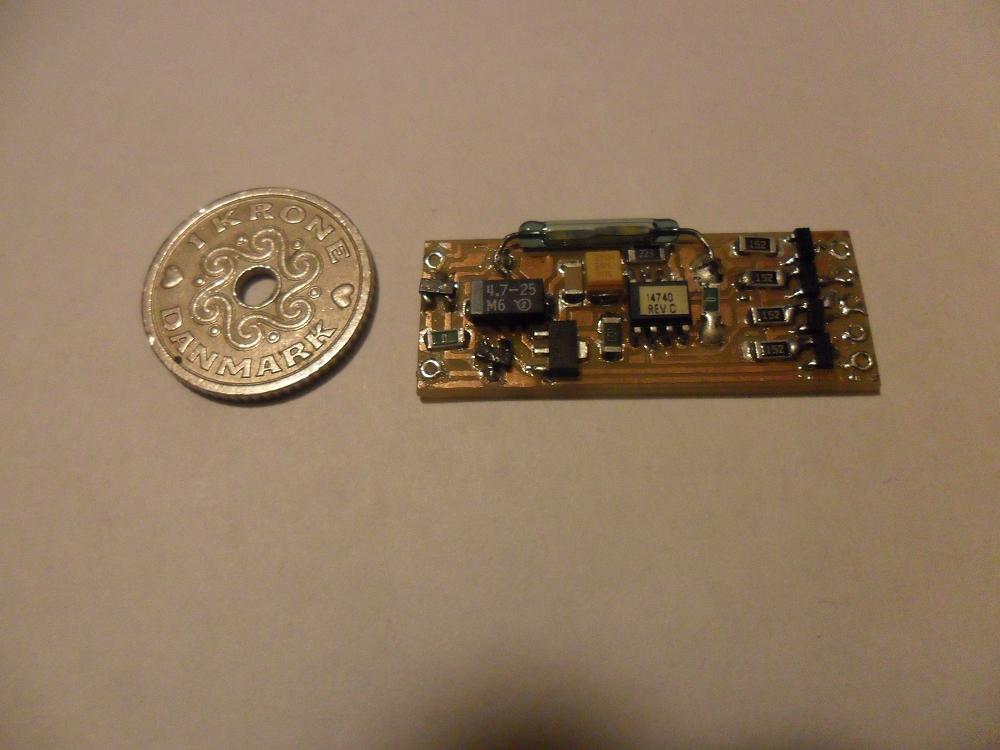

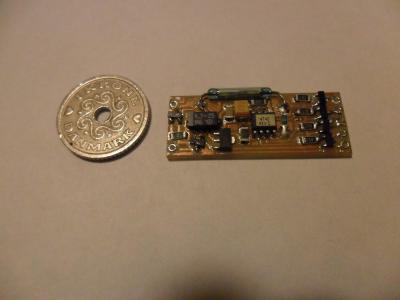

Og lige et nærbillede af min nyeste test, en funktionsdekoder med 4, forhåbentlig 5 udgange, afhængig af om det hele kan være på kredsen.

Programmerbar med ens favorit styring via CV.

Er det at forstå således, at du sætter en magnet ovenpå dcekoderen (ex. vogntaget efter montering af dekoderen) og så går dekoderen i programmeringsmode?

Du er blevet spugt om det tidligere, uden at svare ,så jeg prøver igen

Hvad kommer den til at koste?

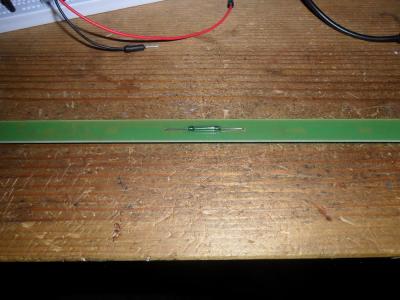

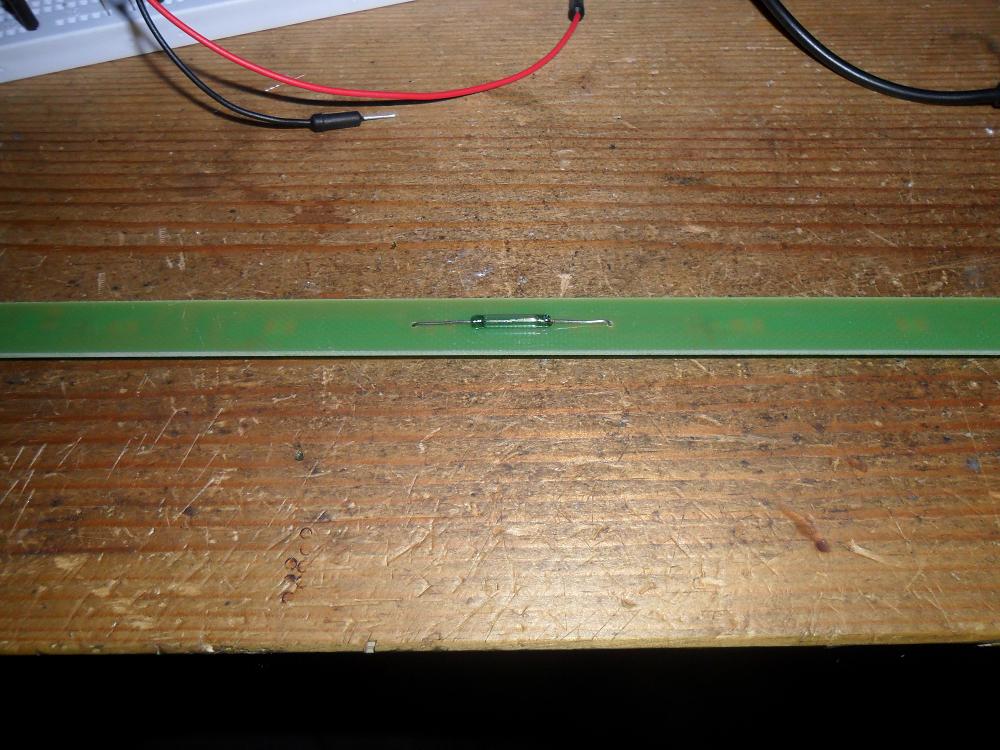

Jep, fandt nogle små neodymium-magneter der virker fint gennem taget på vognen, og det gav mest mening at kunne programmere vognlyset direkte på sporet når de er hægtet efter lokomotivet.

Hører lige om HNE3003 kan oploade den video han optog i Stoholm lørdag, da jeg havde en færdig vogn med.

Så må jeg hellere svare denne gang.

Saml selv kr. 75,-

Samlet og testet kr. 200,-

http://m.youtube.com/index?desktop_uri=%2F&gl=US#/watch?v=ZCgT5lDlO8s Jamen her er den så... Husk, ser du den på computer, skal du ind under agnehne på youtube

det seje lys starter ca 20 sek. inde i videoen...

Hej HNE3003

Tak for upload, her er et link der skulle fungere bedre på computer: http://www.youtube.com/watch?v=ZCgT5lDlO8s

Også tak til 'Hos Dorthea' for lån af udstillingsbane

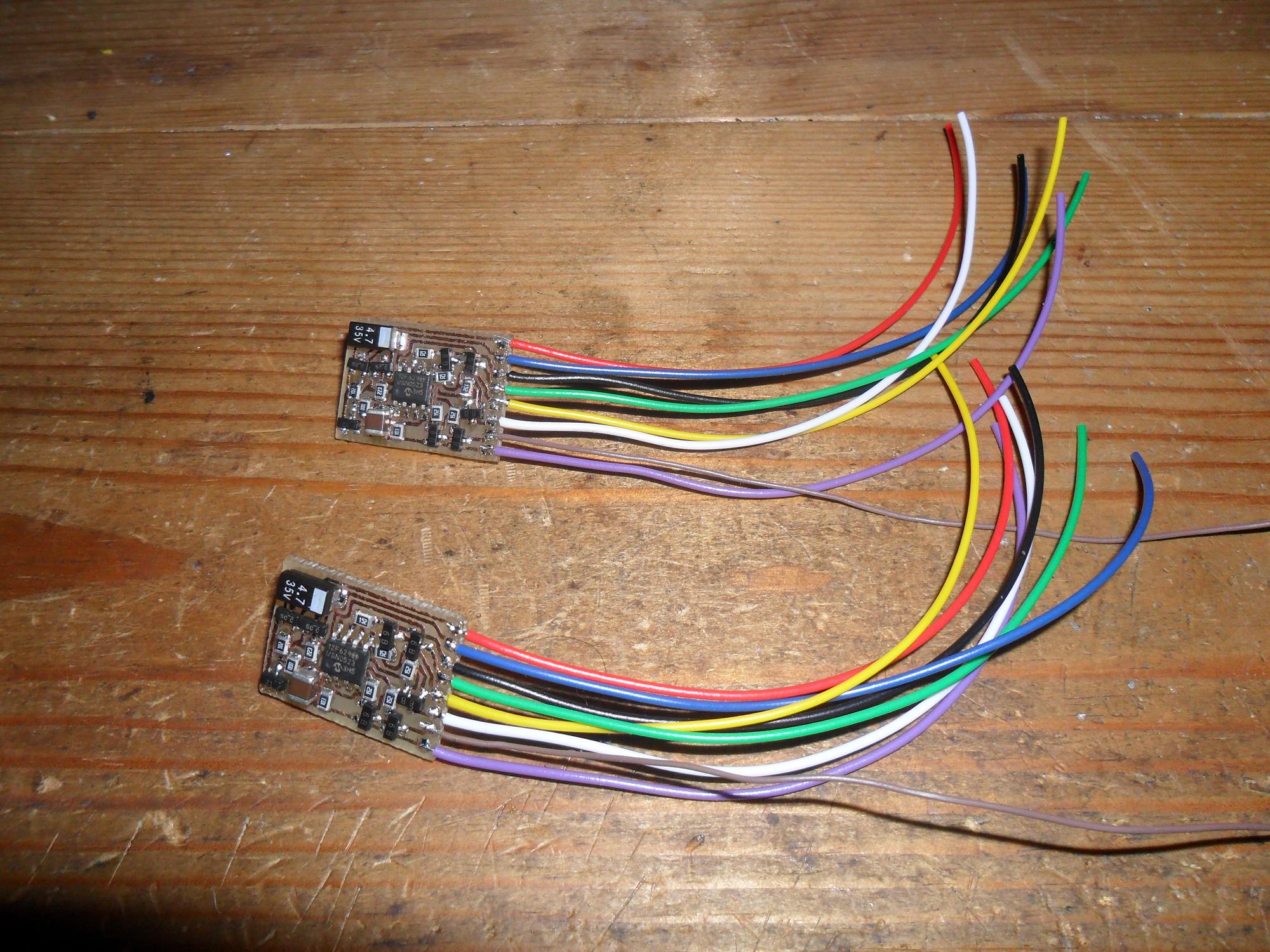

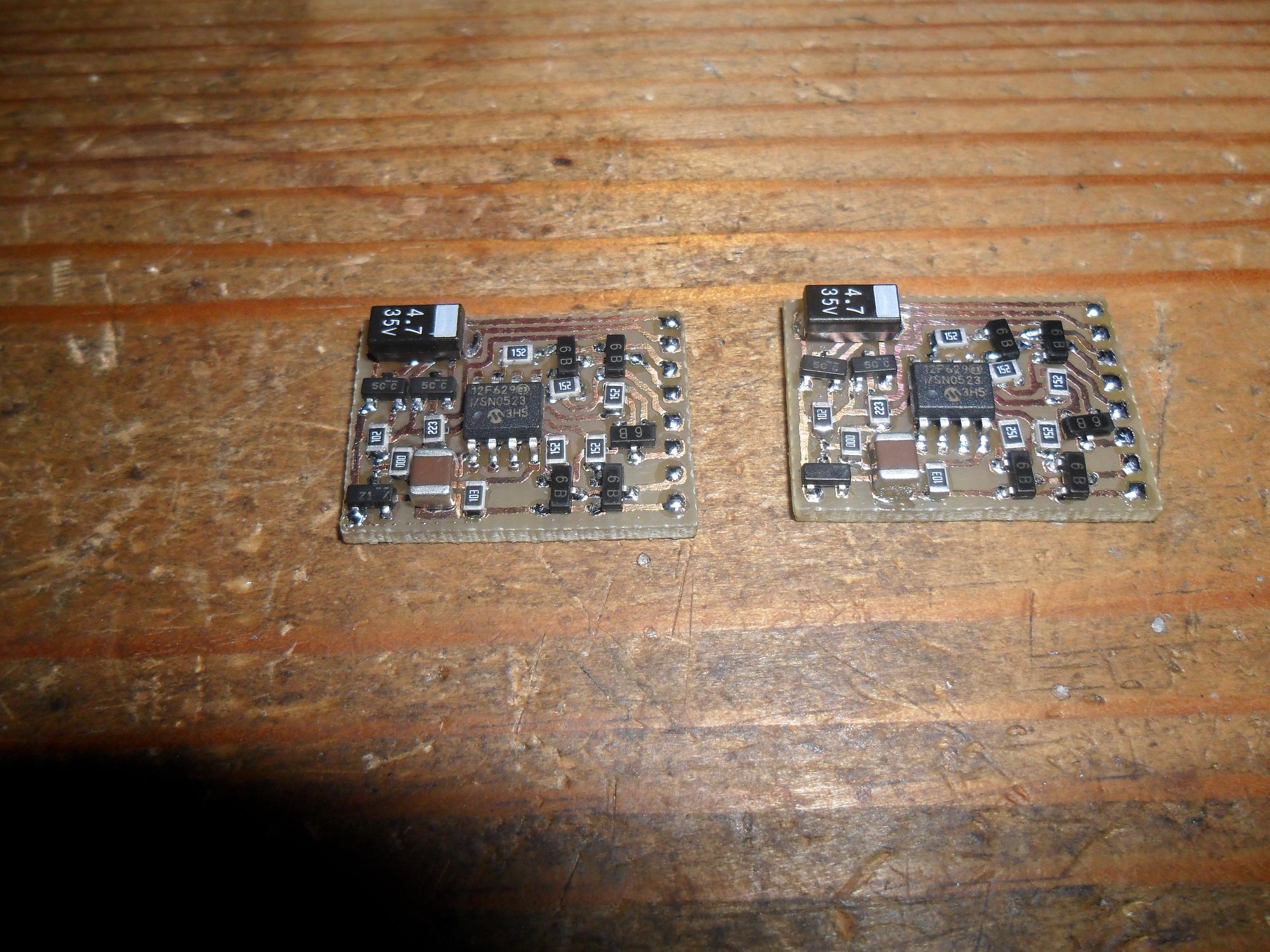

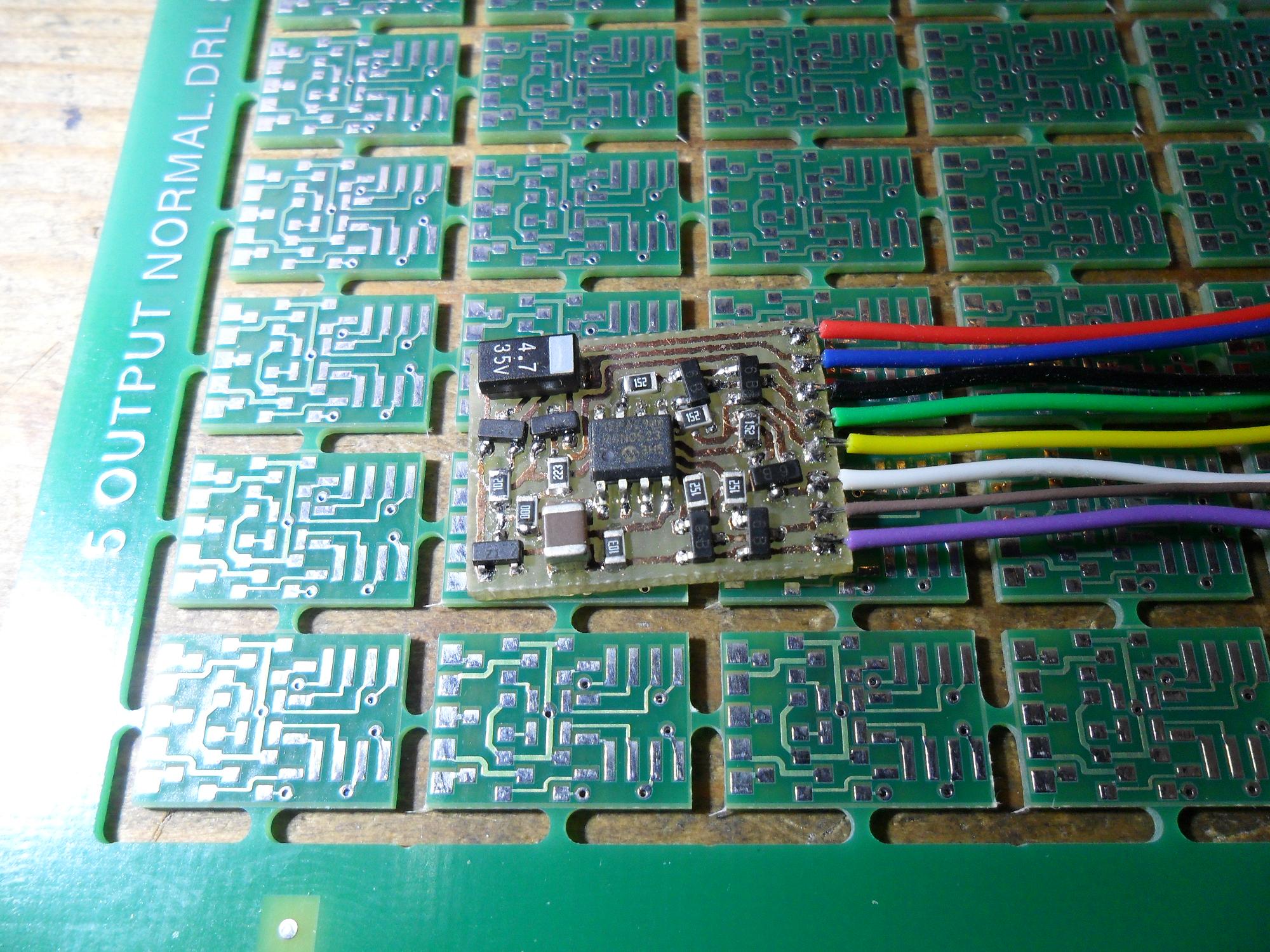

Så blev jeg endelig færdig med de første prøver på funktionsdekoder med 5 udgange

De kan køre lange adresser og F0-F8 og max 200mA, hvis der bliver tid skal programmet gennemgåes for mulighed for at bruge op til min. F12 og evt. blink og blitz.

Jeg har haft lidt travlt, og har derfor først fået lagt billeder op nu.

Der er lavet printtegning til dobbeltsidet print, som gerne skulle være ved at være færdige, de måler 9,7x14,5mm, så skulle de kunne presses ind de fleste steder.

Fortsættelse følger...

Så kom de nye print.

Det bliver spændende at prøve at lave dobbeltsidet print, jeg håber komponenterne på undersiden kan hænge ved.

Det ser spændende ud - jeg tror ikke jeg vil være svær at overtale til at købe nogle stykker

Lad høre hvordan det udvikler sig.

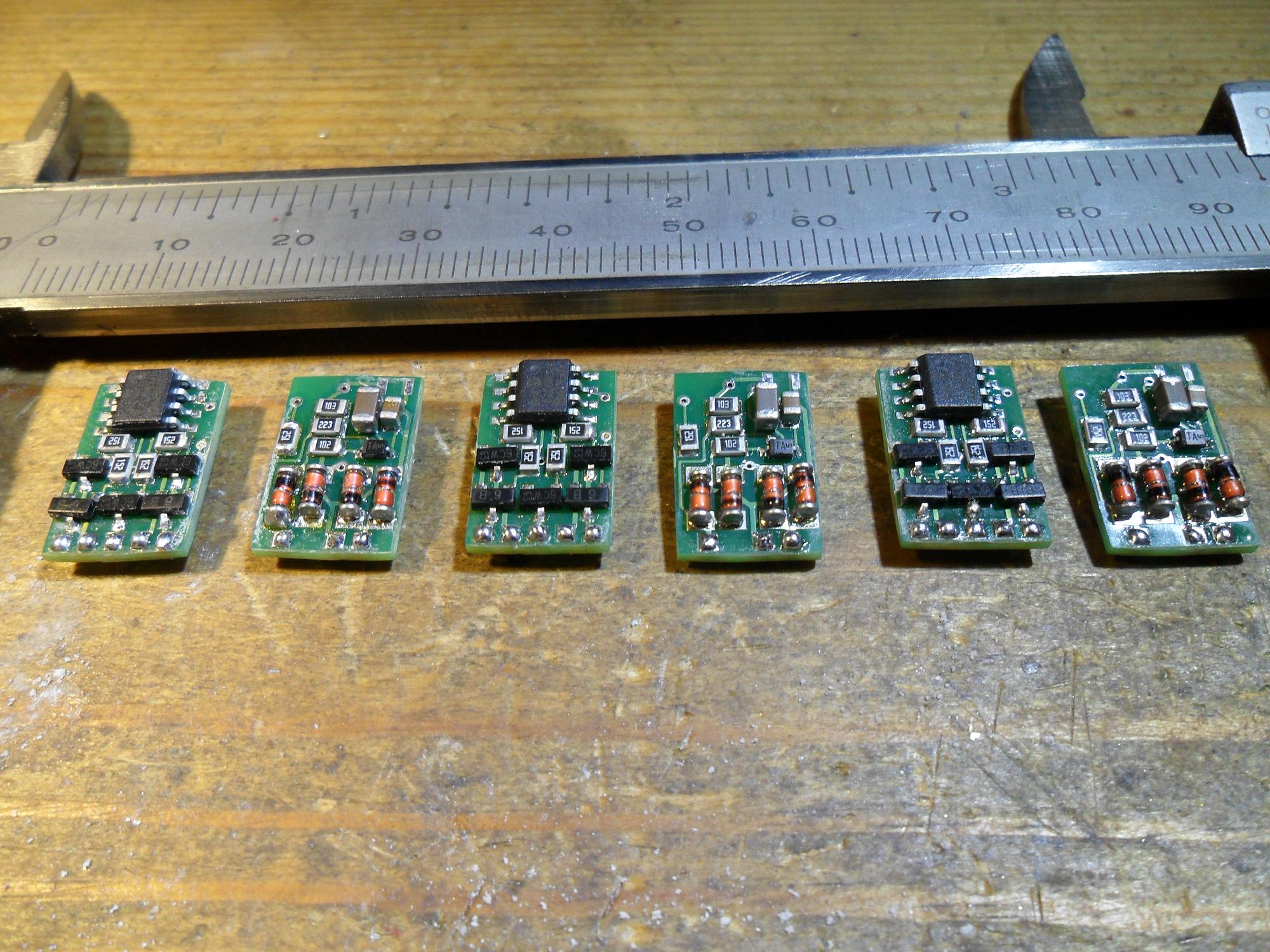

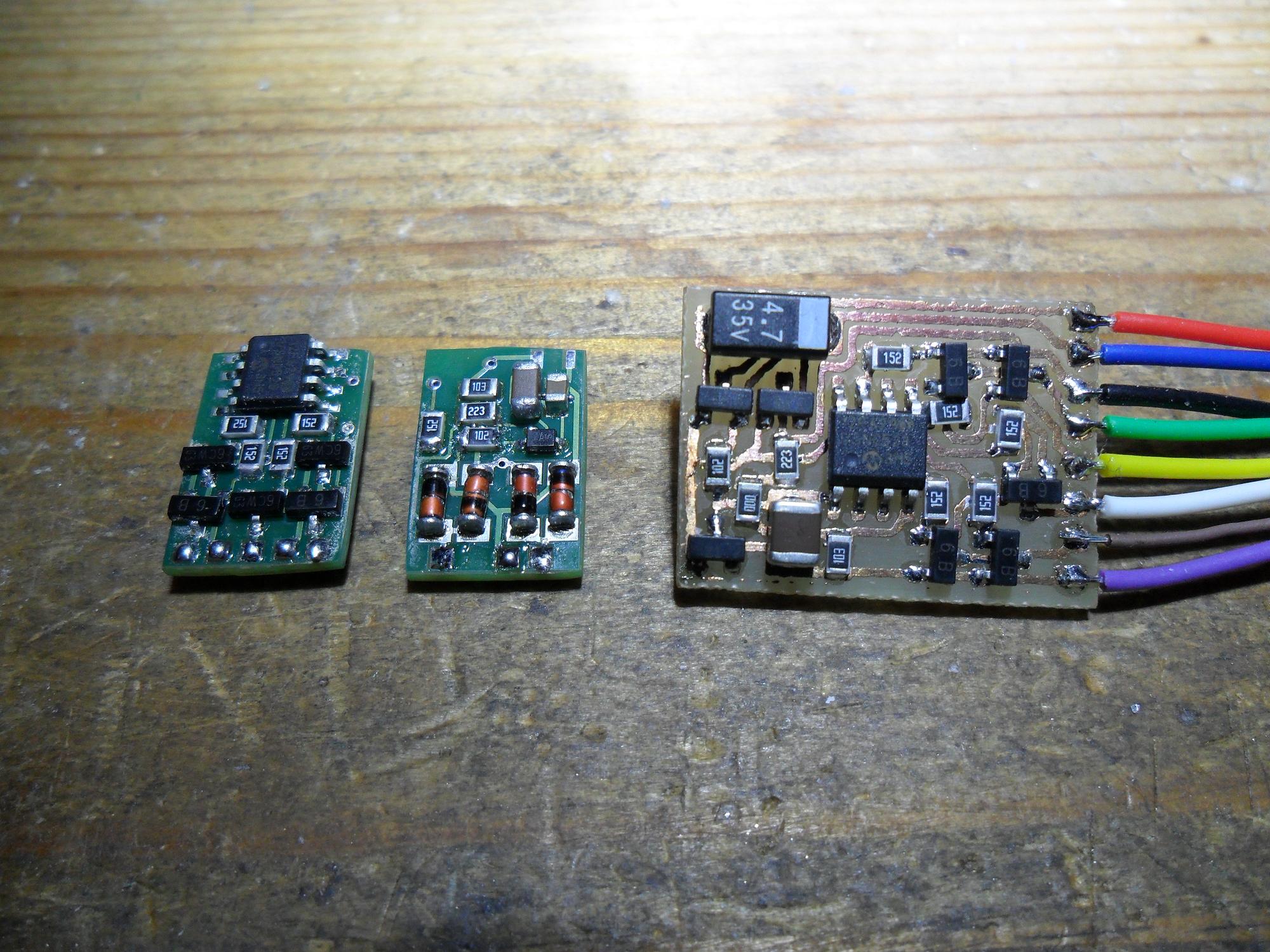

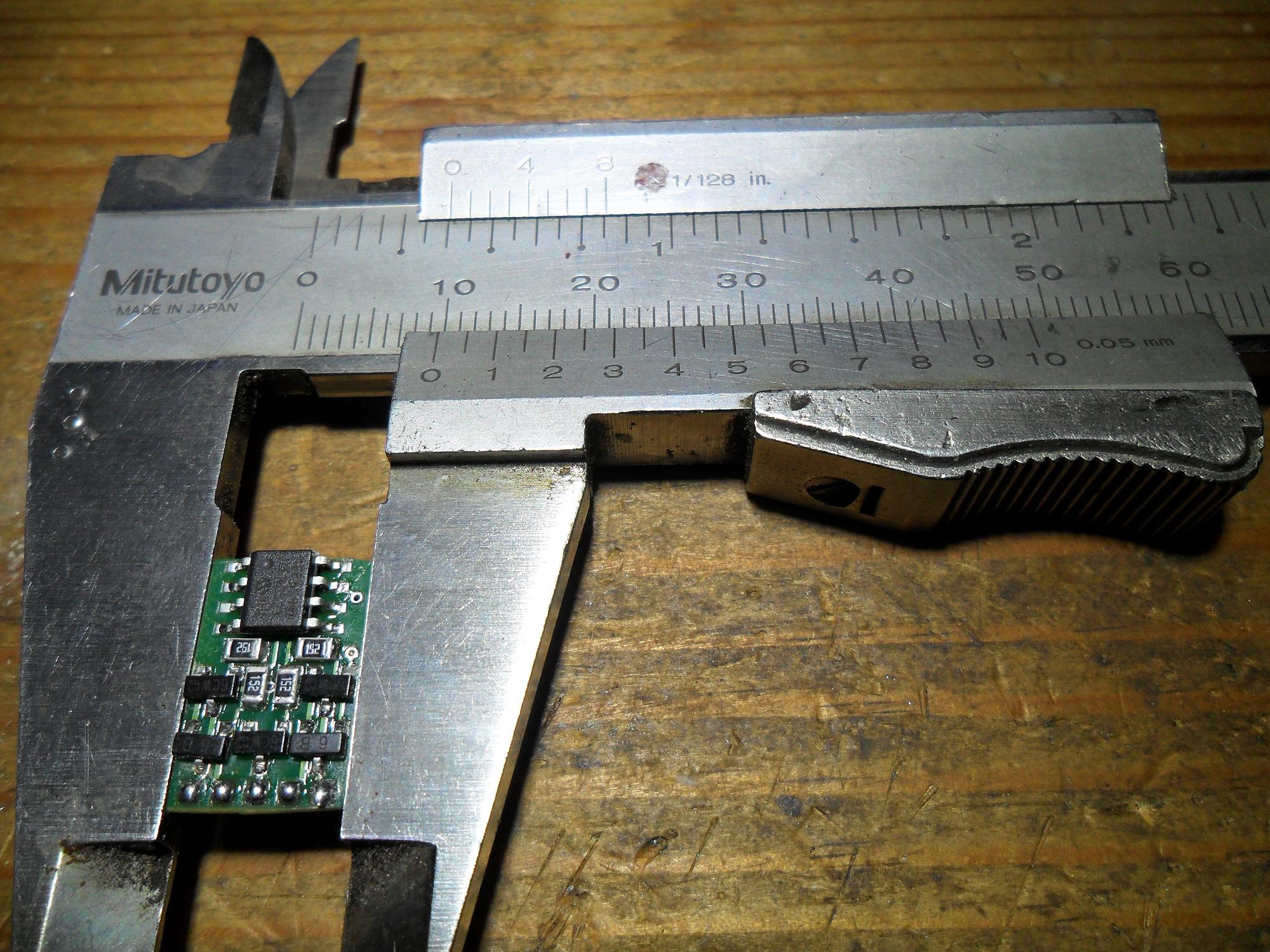

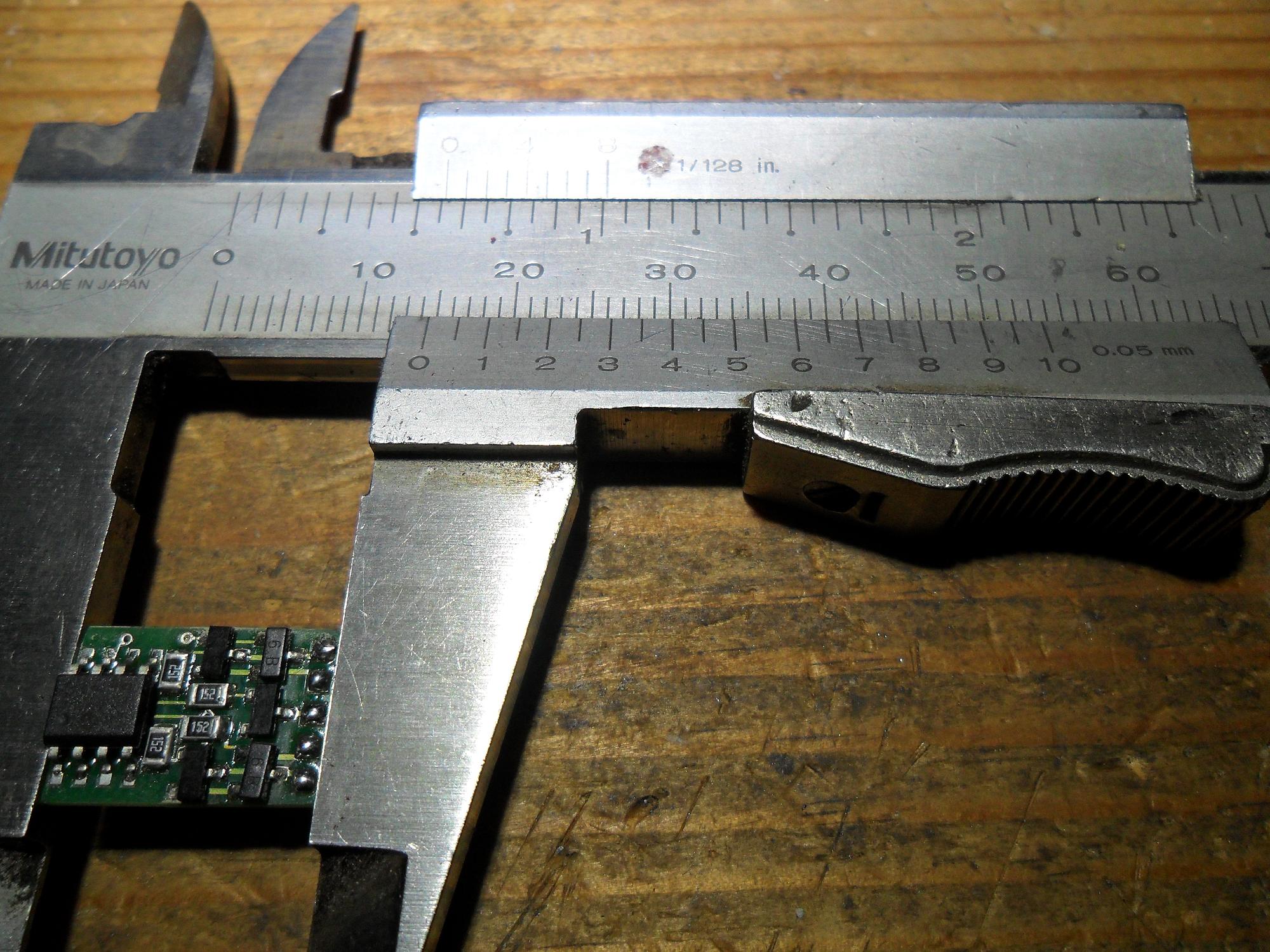

Så blev jeg færdig med de første print

Det var slet ikke så svært, 1 side ad gangen og komponenterne på undersiden hang fast i loddetinnet under hele forløbet.

Så er der kun 54 print tilbage af første sending.
