hej

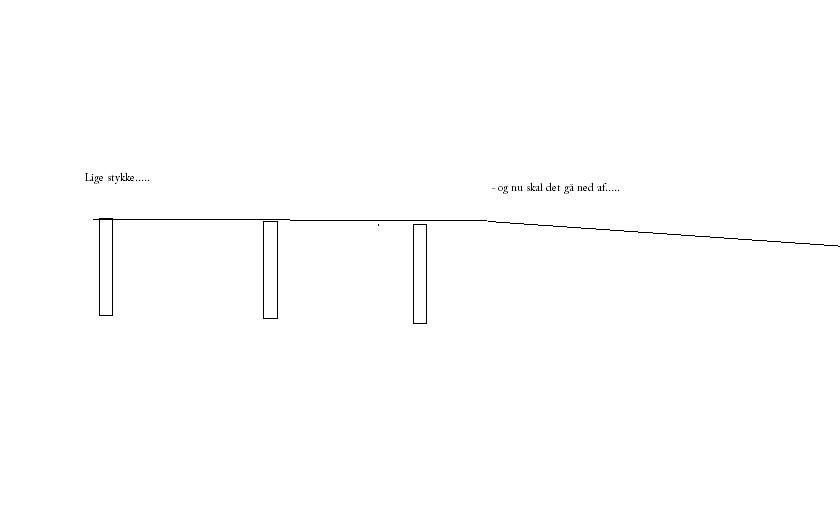

jeg har lavet en skinnestrækning på en rampe (med søjler under) den er ca 23 cm høj, men nu skal det til at gå nedaf. jeg har ca. nok længde til at ramme i nul med ca. 3-4 % nedfald. men der kommer et "knæk" mellem det lige stykke og det stykke der begyner at gå ned af.
Hvordan udligner man det mest muligt..hmm...
Skovsøekspressen
Jernbaner i den "gyldne" epoke III er sagen
Indlæg: 2.874
Hvis du kan undgå det, bør din stigning ikke være helt på 3-4%, men nærmere 2 %.
Ellers får D-maskinen og MT´eren svært ved at trække ret meget op (kan se du kører epoke III).
På det jeg har fået bygget af min helix indtil nu, kan D-maskinen lige med nød og næppe klare 12 godsvogne på en 2,2 %´s stigning. Men overvejer at bygge en omgang mere ind, for at holde stigningen på 2 %. Det er her ved 2 %, allerede meget meget lidt der skal til, før trækkraften bliver forringet væsenligt ved selv en meget lille stigning ekstra udover 2 %.
Mvh
Claus
Dansk epoke III (Statsbane med færgehavn), 1956-1966. H0, K-skinner, digitalt med en Ecos II.
Thrane
Indlæg: 995
Hej!
tak dig ikke ag at jeg skriver Epoke....kommer aldrig til lige at køre med D-maskinen.
jeg har pt ICE, 1401 og Br044 de trækker foreløbigt fint på en 3,1 % stigning.
moppe
Medarbejder
Indlæg: 5.558
Man lader den plade "broen" består af fortsætte over i bedkørslen. Så kommer der automatisk en blød bue.
Klaus
Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model
Thrane
Indlæg: 995
Vil det sige at pladen også skal "dale"?
moppe
Medarbejder
Indlæg: 5.558
Du svar den trace skinnerne skal ligge på af den underlagsplade du nu har valgt. Herefter uderstøtter du tracen de steder den skal være over "kvote nul". Da pladen er forholdsvis stiv, skal den nok lave "bløde overgange" fremfor "skarpe knæk".
Klaus
Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model
Thrane
Indlæg: 995
Hej Klaus, jeg fatter ikke lige dine sidste to indlæg. Sorry.
frede2300
Software udvikler
Indlæg: 1.129
jeg tror moppe mener: lav hele overgangen fra vandret til hældning i eet stykke materiale. Så vil pladens naturlige stivhed sørge for at overgangen bliver gradvis og ikke brat.
H0m med GT-Position ... og jeg skal nok komme med en status på byggeriet snart..
Thrane
Indlæg: 995
er det sådan jeg skal gøre eller ikke gøre?
jeg har lavet det lige stykke nu.
moppe
Medarbejder
Indlæg: 5.558
Du skulel have ladet det lige stykke være meget længere, og så bukke det ude over enden. Så får du ikke et skarpt knæk.
Klaus
Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model
Thrane
Indlæg: 995
ja . men har også lavet det så langt som muligt..så langt som pladen tillader...
kan givetvis også bukke det som det er nu!
dvs jeg bukker det ned til det første hæld?
hvis man kigger på min tegning over rammekonstruktionen, så er jeg på midten lige under vinduet. (ca 15 cm fra vinduet). og jeg er ca. 23 cm oppe og vil fortsætte hele vejen rundt langsvæggen til højde hvor jeg gerne skulle havne i "0" et eller andet sted.
jævnfør min lidt manglende sporplan.
moppe
Medarbejder
Indlæg: 5.558
Du gør det at du sætter det næste stykke trace sammen med det nuværende og samler/forstærker det på undersiden med et 15 cm langt stykke brædt, så du får en stiv kosntruktion.
Herefter bøjer du nedad.
Klaus
Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model
Thrane
Indlæg: 995
okay!,
dvs jeg skal understøtte mit nuværende de 23 ens fra start af, men så kun hen til næste?
og mon jeg kommer ned i level 0 på et tidspunkt?
moppe
Medarbejder
Indlæg: 5.558
Det forstår jeg ikke?
Klaus
Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model
Thrane
Indlæg: 995
Den skal have de 23 cm samme hjøde helt hen til der hvor det næste trace skal sættes på. Dér laver jeg så først hældning!?
i vørigt stammer de 23 cm fra udkørsel af helixen.
moppe
Medarbejder
Indlæg: 5.558
Nej, du starter bare hældning, hvor du vil starte hældning. Det at du forlænger pladen som skinnerne er på er intet problem i forhold til hældningen - lad bare som om det er et langt stykke træ.
Klaus
Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model
Thrane
Indlæg: 995
JA- jeg justerer højden på søjlerne jo!
Tonny Pedersen
Håndformer
Næstved
Indlæg: 348
Hej
Hvis du har 23 cm og skal til nul med 3% skal du jo 8 meter rundt for at komme ned , så det er jo bare at lave 8 meter trace og så samle det og sætte støtter under. ellers trække 3 cm fra pr meter.
Tonny
Thrane
Indlæg: 995
Hmm ja det har du ret i. 8 meter har jeg vist ikke plads til sådan lige hehe..
Så skal det begynde helt omme fra helixen..
planen er faktisk også at lave en helix nr. 2, men vil dog helst undgå det.
Så forslag er kærkomne...
Tonny Pedersen
Håndformer
Næstved
Indlæg: 348
Hej
Her er et forslag , det er ca. 8m så du skulle kunne komme ned i 0.
Tonny
Thrane
Indlæg: 995
hej Tonny
Mange tak.
Så burde der også være plade til en station der hvor din sløjfe ender!
Tror jeg prøver dit forslag.
kan kan bygge mon lave et ekstra spor, så jeg kan køre med flere toge ad gangen?
Tonny Pedersen
Håndformer
Næstved
Indlæg: 348
Hej
Det med 2 spor var jo nok noget du skulle have tænkt på inden du byggede en enkeltsporet helix. Men du kan jo lave så du får et tog som kører op og et som kører ned ved at sætte et skiftespor ind.
Tonny
Thrane
Indlæg: 995
tak:)
kan man ikke lave en klods man ligger imellem skinerne så man får den rigtige skinneafstand?
og hvad skal den så måle?
Tonny Pedersen
Håndformer
Næstved
Indlæg: 348
Hej
Jo , du kan godt lave en klods til at måle med , paranel afstanden på rocospor er 61,6 mm , så du tager 2 helt lige flexspor og måler fra venstre skinne til venstre skinne så der er 61,6 mm og så måler du mellen svellerne og det er så målet på klodsen. eller du kan lave en eller to klodser med spor i så slipper du for at måle hele tiden.
Tonny
Tonny Pedersen
Håndformer
Næstved
Indlæg: 348
Hej
Du kan jo også købe sådan et par stykker , de virker rigtigt godt.
http://81.169.175.242/fohrmann/de/artikeldetail.php?type=4&kid=16&uid=8669
Tonny
Thrane
Indlæg: 995
ja tak, men prøver med dit første forslag.
Thrane
Indlæg: 995
hej Tonny,
Nu har jeg skåret ud jævnfør dit forslag med dobbeltspor. men der skal laves en bro til det lange stykke der går ned i enden. Men samtidig skal det jo hælde! hvordan laver man det pænest muligt, for det ser vel ikke så godt ud hvis broen også hælder!!??
Tonny Pedersen
Håndformer
Næstved
Indlæg: 348
Hej
Du behøver jo ikke sætte en bro ind , du kan jo lave en viadukt i stedet med f.eks 3 buer , den kan jo godt være på skrå.
Tonny
Thrane
Indlæg: 995
Hej!
har du et forslag til en viadukt?
- du skriver 3 buer, mener du så 3 "knæk" eller 3 søjler?
Tonny Pedersen
Håndformer
Næstved
Indlæg: 348
hej
Her er et billede , det siger nok mere end ord hvordan man kan lave det.
Tonny
Tonny Pedersen
Håndformer
Næstved
Indlæg: 348
Hej
Her er et andet eksempel.
Tonny
Thrane
Indlæg: 995
tak for det.
men vi er enige om den skal hælde ikke?
og skal skære af søjlerne så eller?
Tonny Pedersen
Håndformer
Næstved
Indlæg: 348
Hej
Jo du laver sporunderlaget med støtter som det skal være og så bagefter skal du så lave en viadukt henover det nederste spor.
Her lidt groft tegnet
Tonny
Thrane
Indlæg: 995
så håber jeg at finde en dobbeltsporet viadukt!
moppe
Medarbejder
Indlæg: 5.558
Glem besværet med at finde en færdig der passer. Byg da en selv!
Klaus
Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model
Tonny Pedersen
Håndformer
Næstved
Indlæg: 348
Hej
Som Klaus siger du bliver nødt til at selv tilpasse en til traceen , men det er jo nemt med et par skiver krydsfiner og flamingo imellem ,og så bare tilpasse den til landskabet.
Tonny
Thrane
Indlæg: 995
NU ska i se!
Har i dag været i modeltogsforretning og bytte nogle skinner jeg havde for meget, til denne bro fra Faller - http://www.faller.de/App/WebObjects/XSeMIPS.woa/cms/page/pid.14.17.89/ag...
Den er FED!
(den har nr. 120535)
Mon den kan implementeres på en kreativ måde?
frede2300
Software udvikler
Indlæg: 1.129
Tillykke! Det er jo en klassiker.
Er fallers også krum som forbilledet eller har de rettet den ud?
H0m med GT-Position ... og jeg skal nok komme med en status på byggeriet snart..
Thrane
Indlæg: 995
Den jeg har er vist lige.
Jeg regner med at skulle lave slugt for at det kan lade sig gøre jænvfør mit indlæg her..
Tonny Pedersen
Håndformer
Næstved
Indlæg: 348
Hej
Jamen tillykke med broen , det er jo en imponerende ting at have på banen.
Tonny
Litra P
Indlæg: 1.852
Thrane,
Jeg har brugt den bro på et anlæg (tidligere vist på sporskiftet). Her kan man se billeder af den.
http://www.sporskiftet.dk/node/3778
Og endnu vigtigere, her er der et link til en der har bygget den med slugt (gode tips til hvordan den ikke bliver vind og skæv):
http://stummi.foren-city.de/topic,40861,-vorstellung-bietschtalbruecke-i...
Venlig hilsen
Lars
Märklin C, Digital, C-spor, Danmark, epoke III...
Thrane
Indlæg: 995
Hej Lars
Tak for linksne!
der er lidt inspiration at hente dér.
men har i et forslag til integration i mit anlæg..?
Tonny Pedersen
Håndformer
Næstved
Indlæg: 348
Hej
det er lidt svært nu at give dig råd da du jo nu skal køre opad for at komme til broen , og så kræver det jo så meget længere spor til at komme ned igen .
Tonny
Thrane
Indlæg: 995
hej Tonny
jeg tror godt lige den kan være der hvor sporene krydser hianden.
men der skal laves en dyb slugt.
det blir kreativt: men sjovt:-)hahaha
