Bygger DSB kulgårdkran. samt Kulgård.

Billede

Bygger DSB  kulgård kran. samt Kul gård

Jeg har  gået og kigge efter kulgård kran- kulgård bygge sæt, men der er ikke rigtigt noget som passe og dyrt.  Jeg  faldet så over nogle bygge beskrivelser i mine gammel UK – information disse er lavet af Steffen Dresler og Torben Andersen.

 jeg syntes ville være synd at de gik i glemme bogen, og vil derfor tillade mig at give disse beskrivelse videre med mine egnen bygge tips.



kuldkran til kulgården. :

Jeg del den op i  kran tårn og mast, første kran tårn.

Der skal bruges:

2mm karton

1.5 mm Ø ståltråd

1 søm 2 x 50 mm

2 trisser

1 snor tyk (event. Piberense, ståltråd ) til wire fra kontravægt til kran arm

2 stk. 3x3mm x 83mm lister kranudliggertarme

2 stk. 3x3mm x 42mm lister  kontravægtstarme

2 x 1mm lister til gitter værket

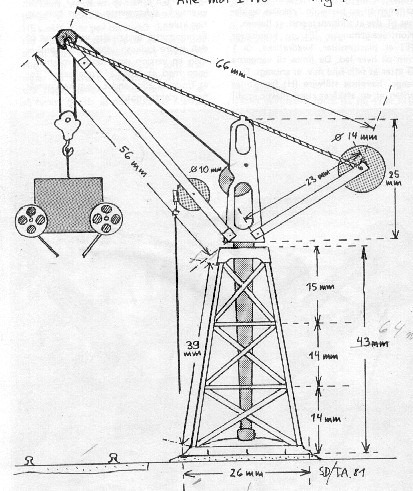

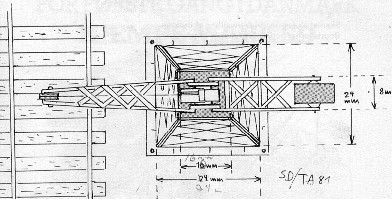

Kran tårn :

mål de 2 tårnprofilere op, og  Skær ud (2mm karton), bor huller til 4 tværstiver og 1 hul til akslen for trissen til kran Wiren. Skær/ fil midterhuller ud/til i profilerne, lave 1 bundplade 8mm X 12mm Centre et søm i midten = omdrejning aksel for krantårnet. (se forslag.)

1 kontra vægt 8mm X 14 mm  ( lavet af pvc rør og pap ,  hjul fra biler,  fantasien)

2 stk. 3x3mm x 83mm kranudliggertarme bor hul til aksel for kranwire trisse

2 stk. 3x3mm x 42mm  kontravægtstarme bor hul til aksel for kontra v.

6 stk. 12mm x 1,5 mm Ø  ståltråd til tværstiver og aksler



Forslag  : omdrejning Akslen fra kran tårnet kunne også føres helt igennem  til under plade hvor man med drev kan få den til at dreje,  også kran wiren kunne føres igennem  til drev for hejs og sænk af krogen. (Model & hobby  har et sæt tandhjul og snekke drev for 45, - kr)



 Mast - Tårn

.4stk. 2x2mm x 63mm lister

2 x 1mm lister til gitter værket

tårnes bundareal  34 x 34 mm 2mm karton

fundament plade 37 X 37 mm 2mm karton

tårnes top plade 16 x 16mm karton centre hul 6mm Ø

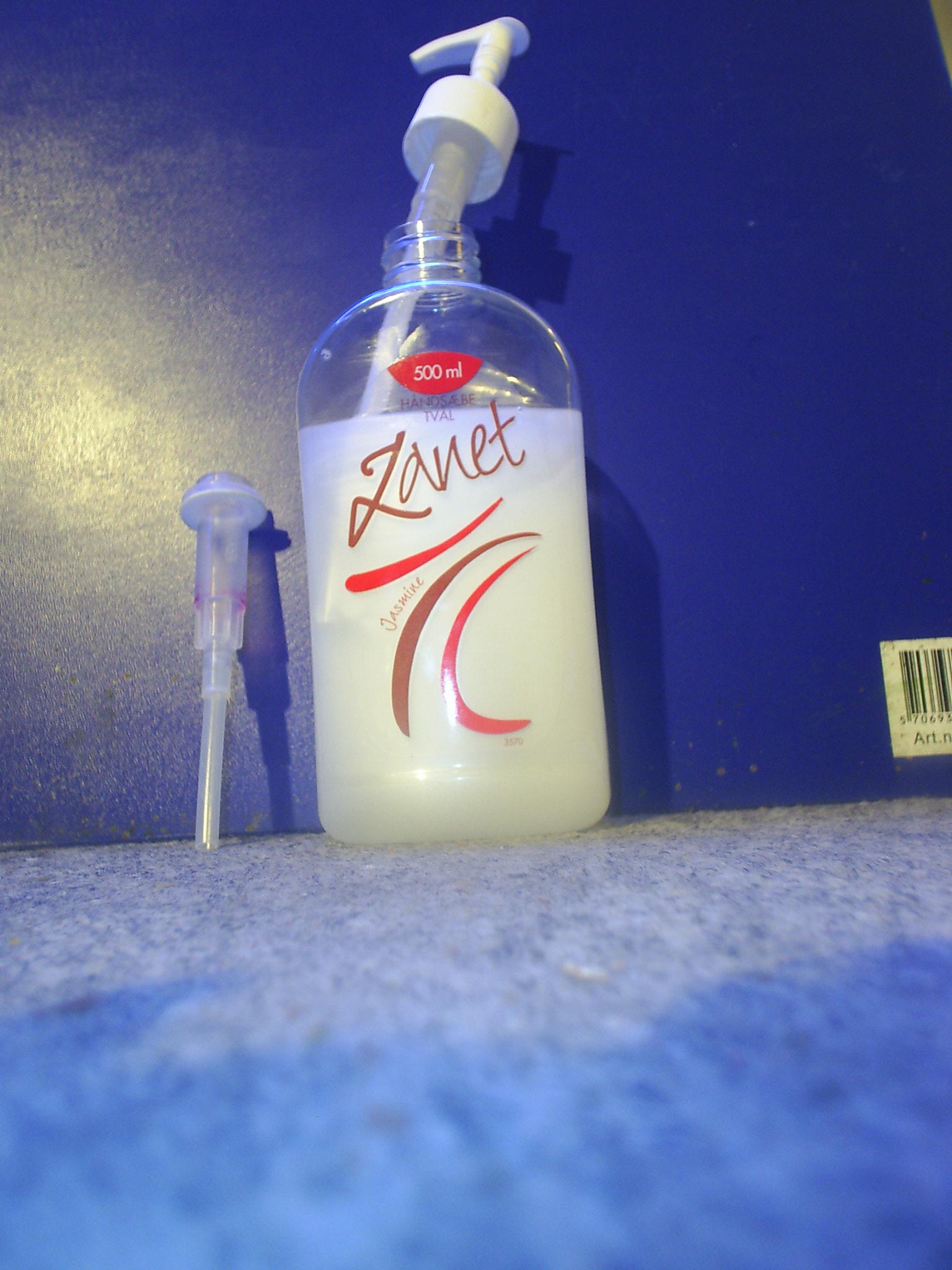

 Aksel op til krantårnet  64 mm X 6mmm Ø rør  (jeg har brugt  en  sæbe dispenser  fra Zanet Netto) bunde af en kuglepen kan også brugs. Osv.



Kran- krog :

lave selv   (  rodekasse Min er fra en af sønnens kasseret kran bil ) svirvler kan også bruges.



”Kulvogn ”

2 stk.  sider  24 x 12 mm    1mm karton

2 stk. ender  11 x 12 mm    1mm karton

1stk.  bund   28 x 14 mm   1mm karton    (2mm udhæng til  2 stk. aksler til + 4 hjul 9mm smalspor  16,5 ) mm sporvidde .

min kul vogne er lavet med  Ho hjul



Gode foto fra Erik side, er til rigtig god hjælp hvis man er  i tvivl

http://my1287.dk/index.php?option=com_content&view=article&id=202&Itemid=186



efter nu at have lave en Rode kasse model, er der ingen tvivl om at med plast  L -profiler og plast cart, osv.  kan man lave en 99,9 % vellignende Model hvad jeg også har tænk mig når jeg næste gang er  i model og hobby og købe ind.

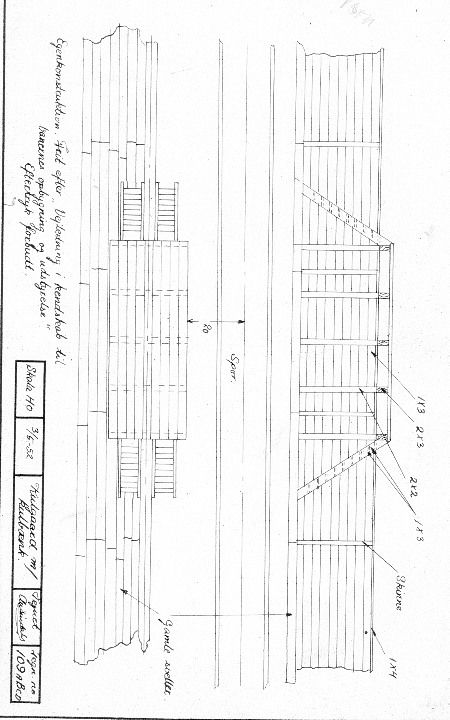

Kulgården .

De finde  i alle størrelser og behov de fleste var bygge af kasseret sveller og skinner til afstivning.

Da  model og hobby tilfældigvis sælger en pose med 2x2mm x 45mm   ? antal (mange) for 20 kr.

 Kan bruges til rigtig meget :  sveller, tømmer last – vogne savværk osv. og så til at bygge med.

skinne stykker = gammel kasseret

  kan Jeg kan få en kulgård for 20. kr. lidt lim og maling.



Bygge tid ca. 3timer

Maling .

Humbrol  Mat sort nr33. mat grå nr. 27. rust mat. 160. træ mat 29.træ  mat 26.



Billede

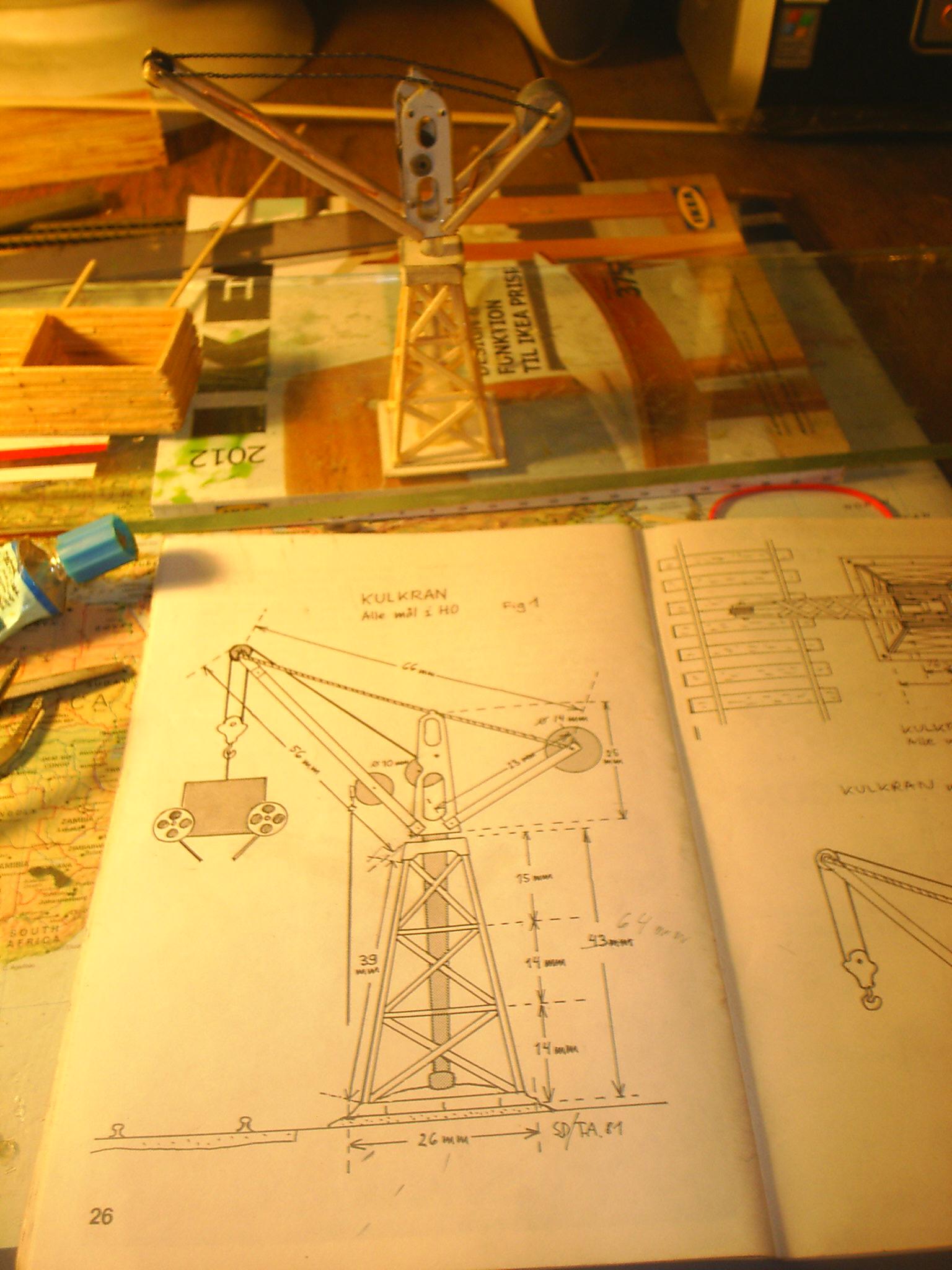

mål er i 1 .87



Billede





Billede

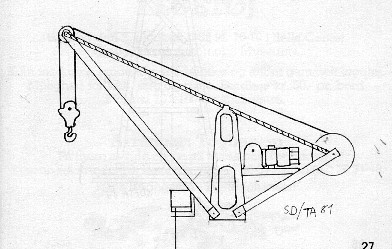

Med Motor



Billede

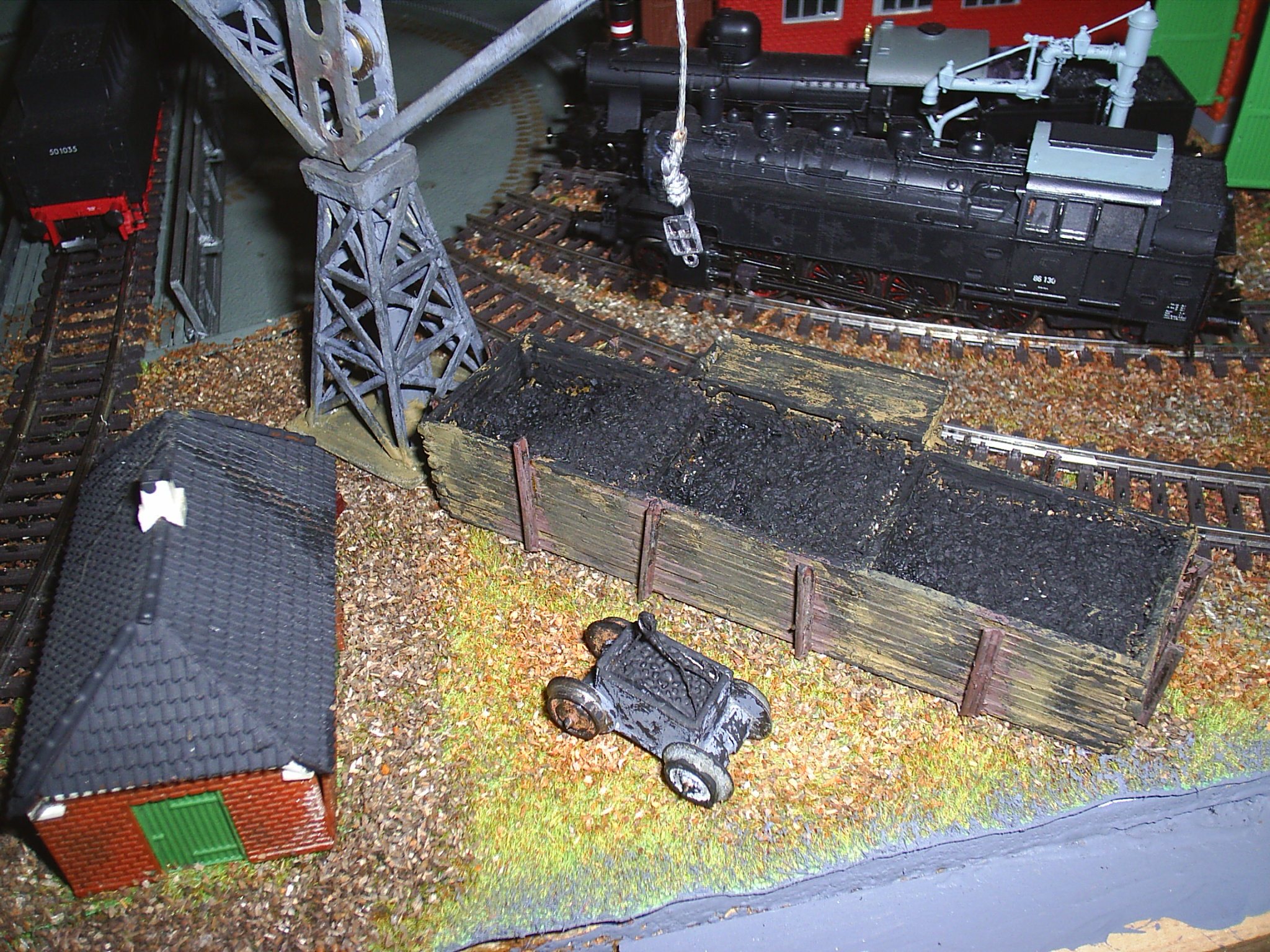

Kulgård med kul bænk





Billede

Krantårn med tværstiver på limet



Billede

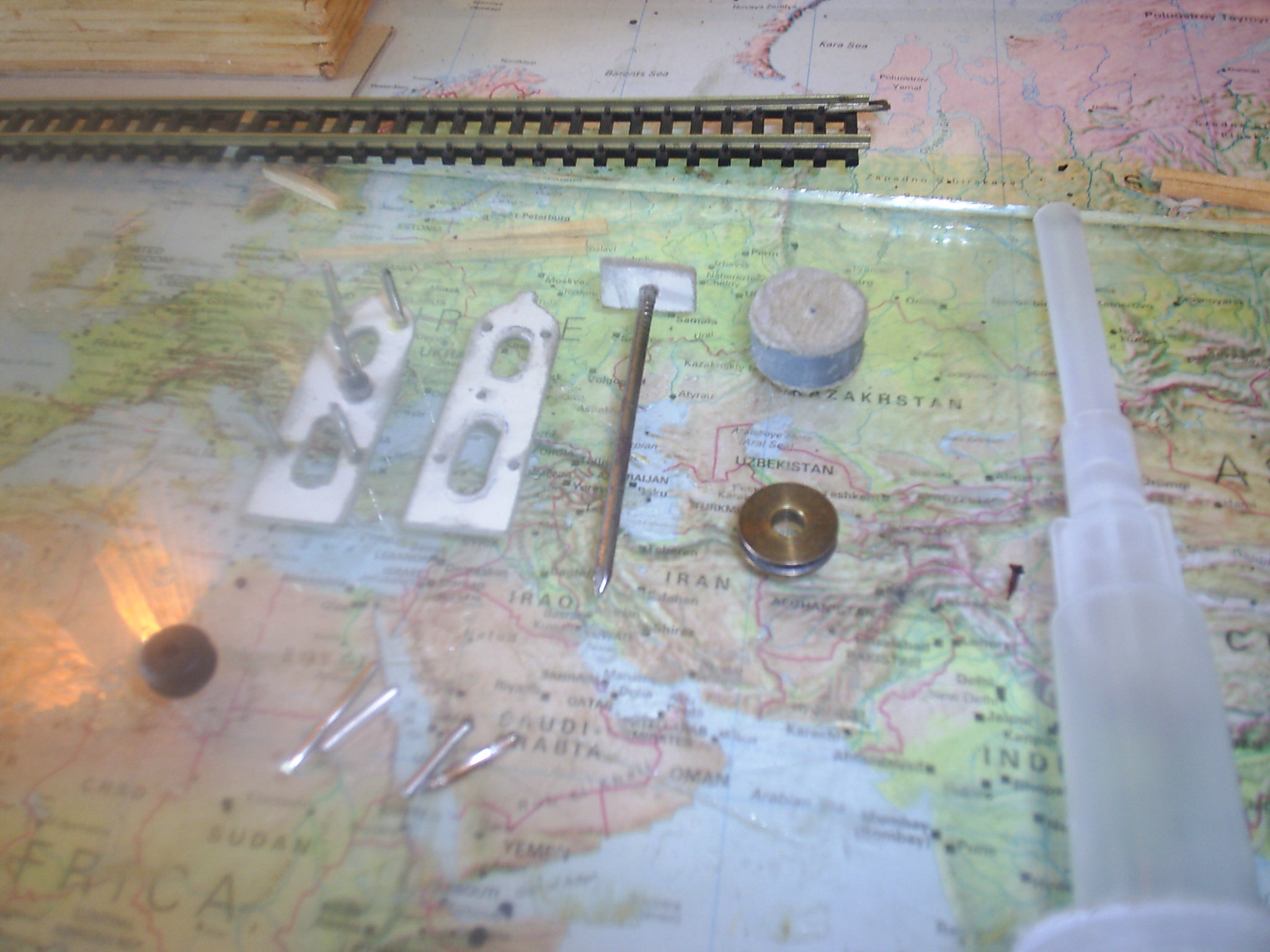

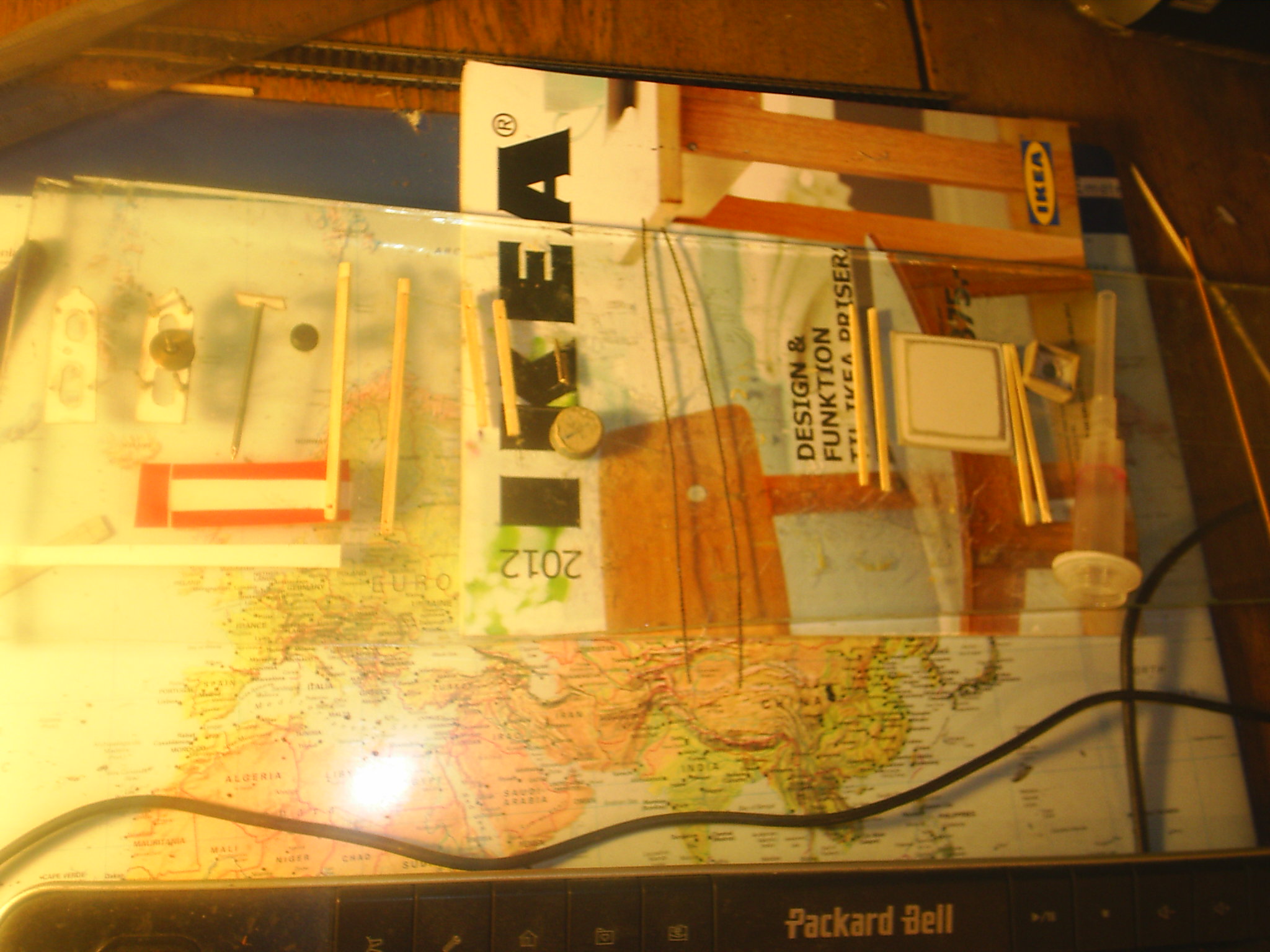

Klar til samling



BilledeBillede

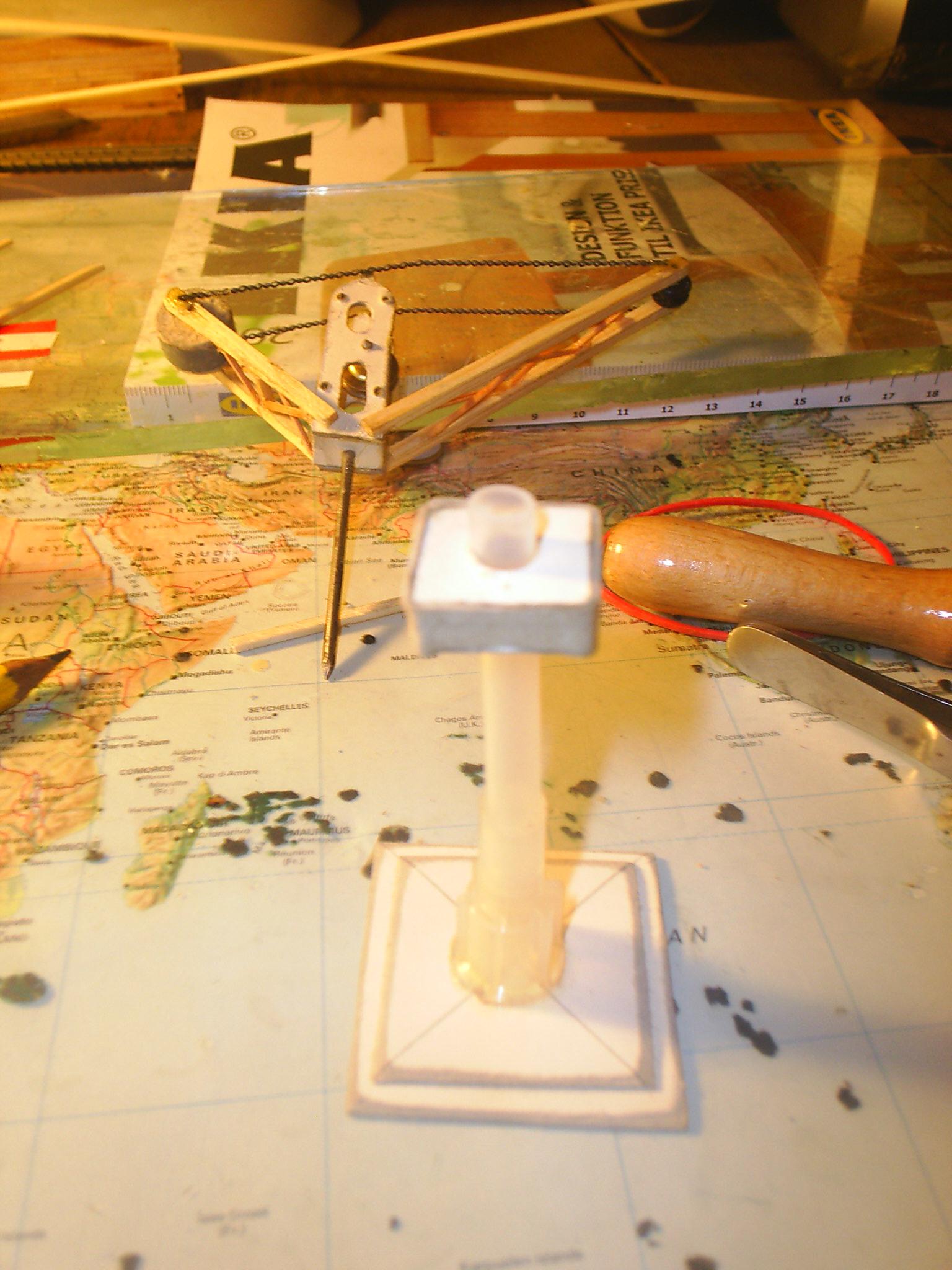

kran tårn



Billede

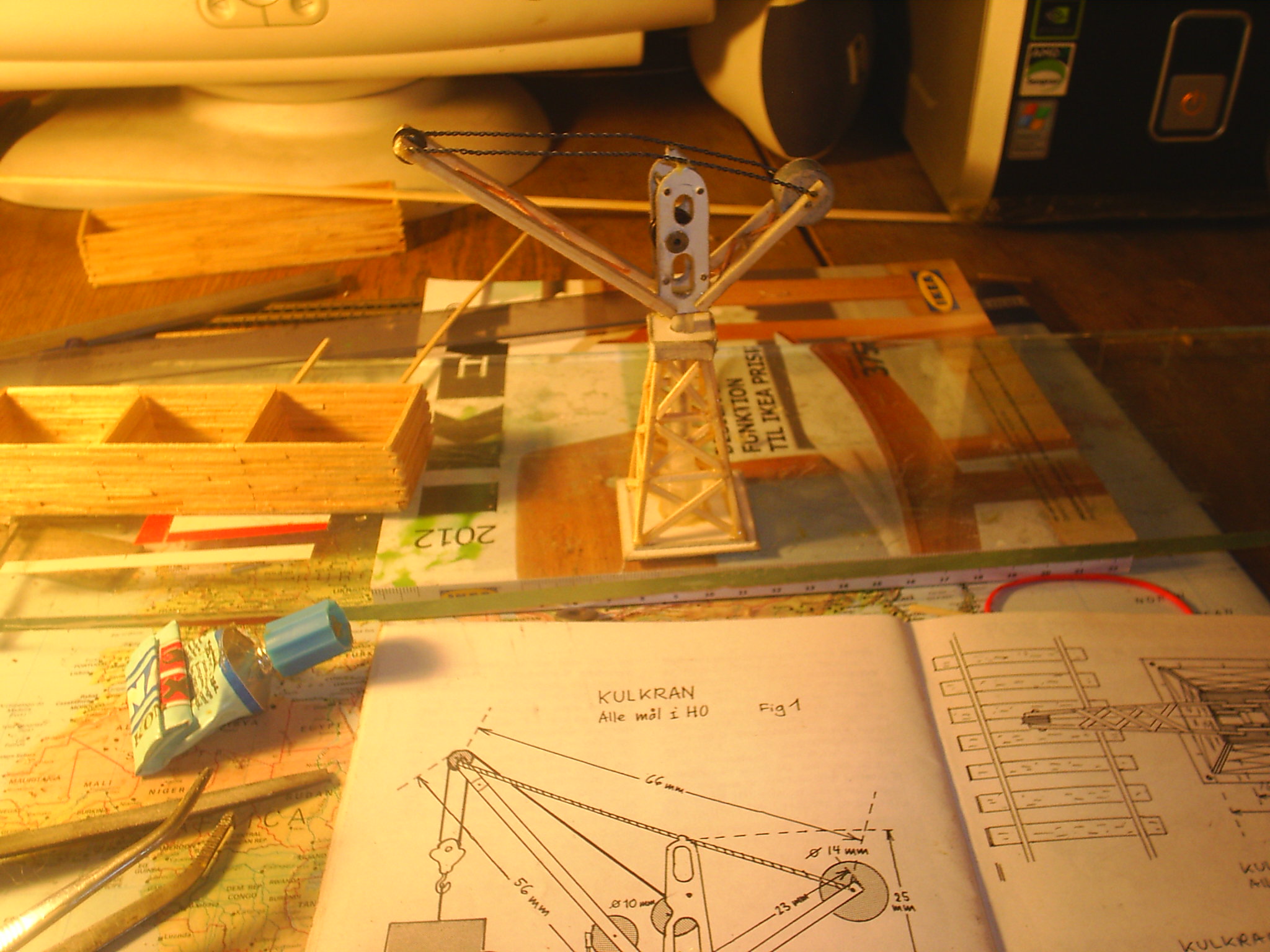

Klar til maling



Billede

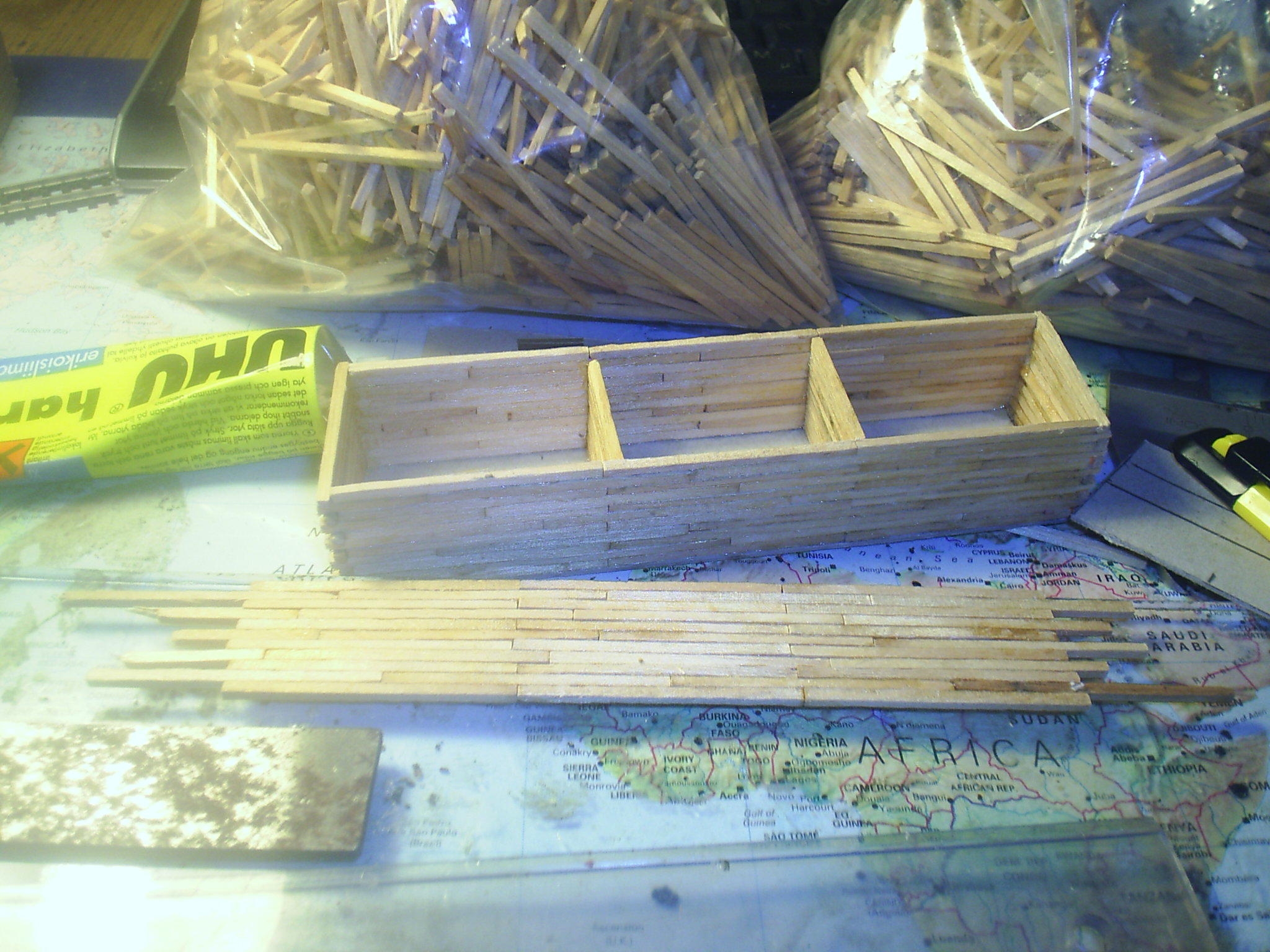

kulgården,  lister pose fra  Model og hobby 20 - kr UHU - træ lime vil godt anbefale at bruge til træ

Billede

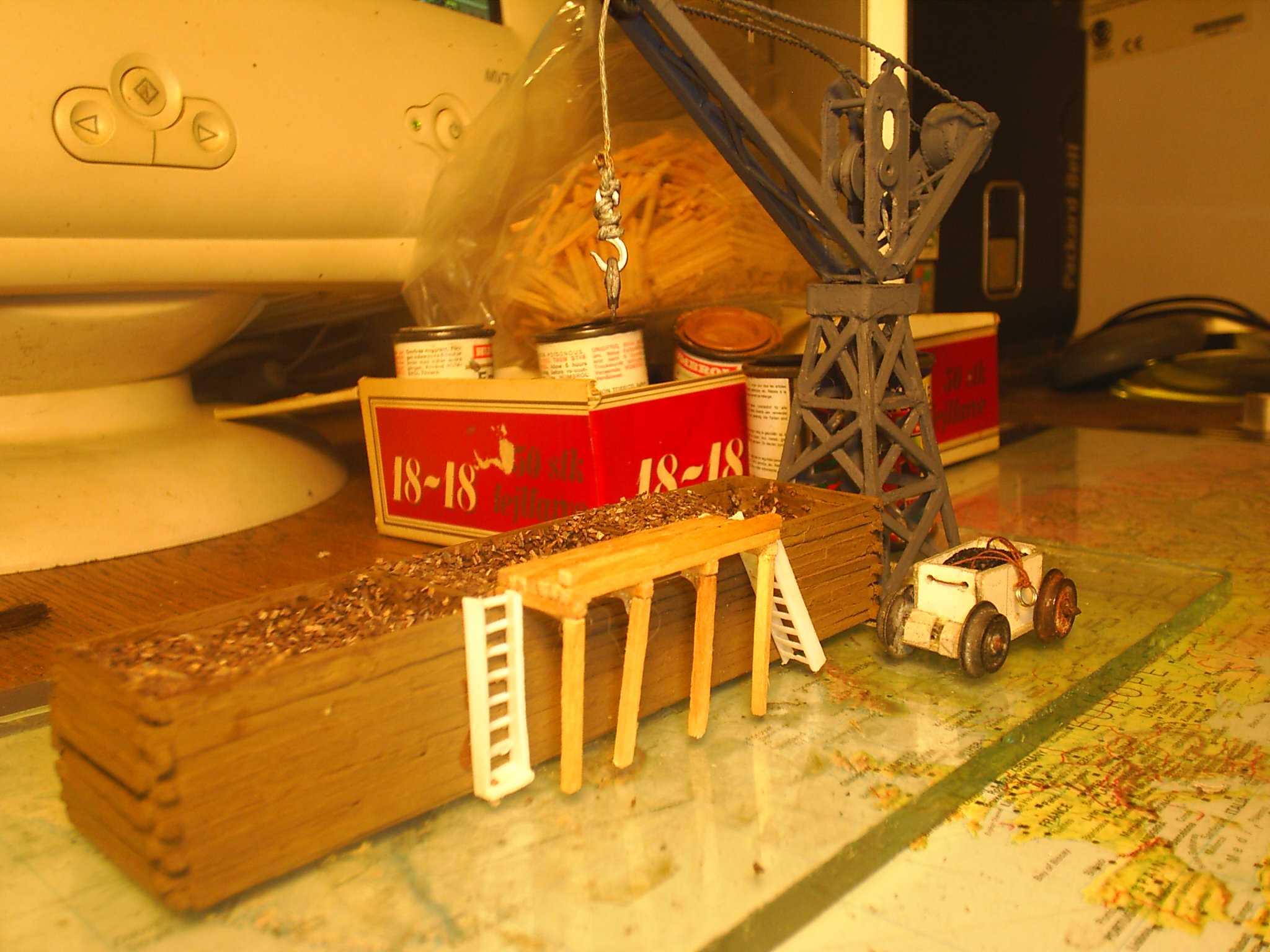

klar til patina, stig fra kasseret brandbil  og kulvogn



BilledeBilledeBillede

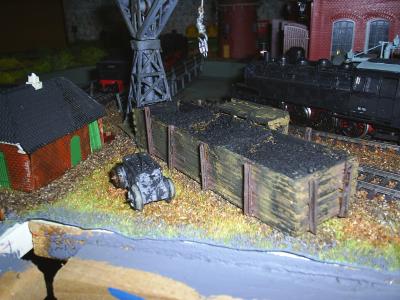

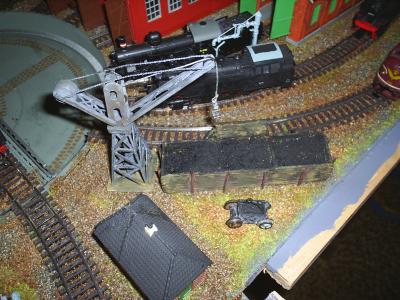

på bane.
