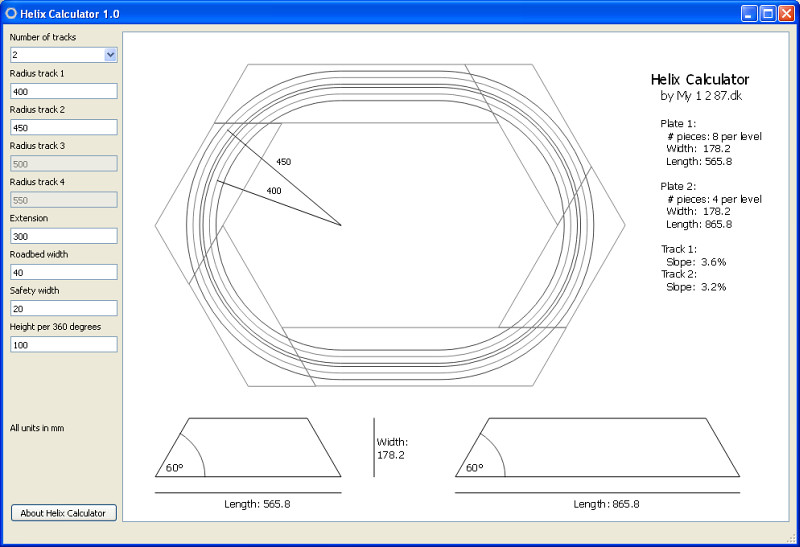

Helix Calculator - free version

Hej Erik



Genialt

En bemærknig som nok burde være kommet før i denne tråd.

Som forhåndværende spånabe = Tømrer  siger min erfaring, at samlingerne af pladerne skal være vinkelret ( radiert ) på sporet, da der oftest ikke er plads til en laske under samlingen.

Dvs at gering for samlingen er 15 Gr i hver ende af pladen.

Med mindre man kan lave hele samlingen så godt forbundet, at det virker som et stykke, vil vandrette og lodrette bevægelser have mindre indflydelse på sporets beskaffenhed, når samlingen er vinkelret på sporet.

Har man materialetykkelse til at lave limede fjer og not / fiskesamlinger, er det naturligvis intet problem.

Du kunne evt have geringen som en valgmulighed i dit lille program, ligesom godstykkelse for pladen +  min frihøjde med fordel kunne indlægges.

Kun forslag .  Det er et kanongodt lille hjælpeværktøj.

Jeg plejer at konstruere mig til det i et tegneprogram  - det tager ca ½ time, men er dette langt hurtigere ca. 30 sek!

Vh Rep

Hej Per

Programmet er udelukkende til beregning af dimensionerne. For konstruktion af helixen henvises der fra downloadsiden til sider herom. Den sekskantede helix baserer sig på sammenlimning af af 2 * 4 mm plader. I min første helix (som ikke var af denne type) anvendte jeg skrå snit, som du anbefaler, men det er slet ikke nødvendigt med dobbeltlag.

Der bruges således 2 * 6 plader pr. runde. Dette giver nogle meget solide samlinger, og man skal ikke tænke på fjer og not / fiskesamlinger eller andre samlinger som vi dødelige alligevel ikke kan finde ud af.

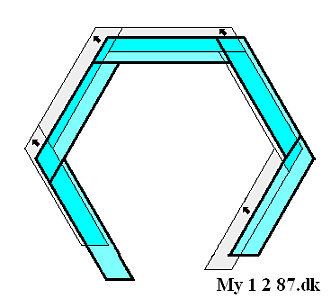

På ovenstående er det første (blå) bræt fra det andet lag, limet på det underste (hvide) lag. Til højre ses 10 af de 12 brædder fordelt på de to lag.

Så kom der alligevel lidt konstruktion med her.

Aha Jeg har kun skimmet tråden, og med de 2 lag opnår du fuldstændigt det samme som fjer og not/laske.

Vh Rep

Super godt initiativ. Det kunne dog være super, var der en sikkerhed indlagt, så man ikke kom til at lægge sporene oveni hinanden

Det er hermed skrevet på listen til næste version.

Alletiders - Også i tråd med lange vogne vs. små radier giver et stort udsving, så hvis sikkerhedsmargien vokser ved lave radier, har du et super godt værktøj i det, du her har fremstillet

Hej Erik.

Er der noget virus på den fortiden? Da jeg ikke kan åbne den på min computer! (Norton går helt amok med de store røde lamper, når jeg vil download den)

Mvh Martin

Hej Martin

Siden med Helix Calculator 1.0 under downloads på My 1 2 87.dk skulle meget gerne fungere fint, og den er også blevet testet med flere skannere.

Hvis der er andre der har problemer vil jeg meget gerne vide det.

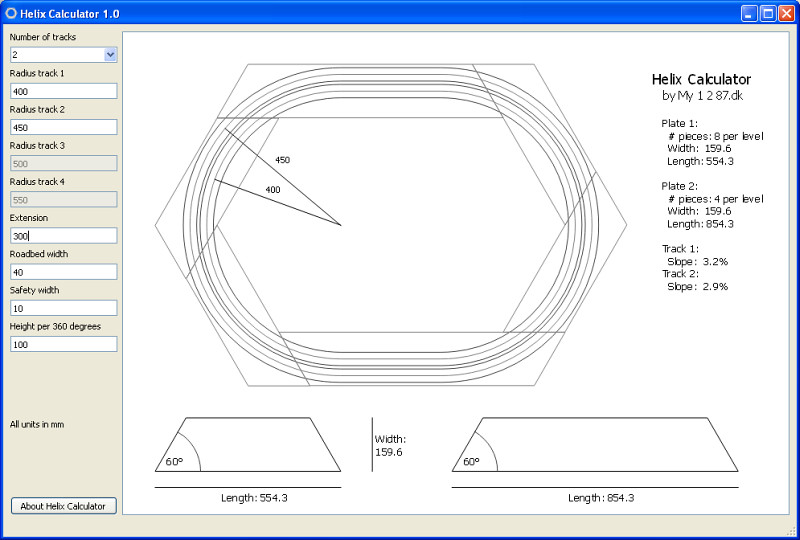

Så er der en ny version af Helix Calculator til fri download.

Nye funktioner i version 1.1 er:

• Gem til fil
• Sprog: Engelsk, tysk, hollandsk og dansk

Find den under downloads på My 1 2 87.dk

(Du er ikke glemt Skott. Test for overlappende spor regner jeg med kommer med i næste version)

Hæ hæ. Altid godt, ikke at være glemt. Det var nu ikke ment som kritik (det vides nok også) men blot en ide til dit ellers gode program.
