ESU loksound v4

Nu er jeg ikke den "store ørn" til sådan noget, og jeg ved at vi i klubben gør det på en anden måde nu. Vi har blandt andet Esu lokprogrammer, men da vi startede op med at køre digitalt, fik jeg skrevet ned hvordan det skulle udregnes, og ud fra det lavede jeg et xls-regneark til udregning af CV17 & CV18. Der er et link her på vores side: http://www.h0-87.dk/Digital.html

Det kan være der er en mere enkel måde at gøre det på, men der må andre træde til med hjælp.

Ps. jeg ved ikke om det har noget at sige, men jeg kører toskinne.

I regnearket fra http://www.h0-87.dk/Digital.html  står at man skal sætte CV20 til 38 for skift til lange adresser, men iføge ESU's egne manualer er det bit 5 i CV29 der skal bruges til det - CV20 nævnes slet ikke i deres manual, så måske det er til en anden (meget speciel) dekoder?

Ifølge DCC standarden fra NMRA er CV20 reserveret til fremtidigt brug og det er CV29 der skal bruges til lange adresser
   http://www.nmra.org/sites/default/files/standards/sandrp/pdf/s-9.2.2_decoder_cvs_2012.07.pdf

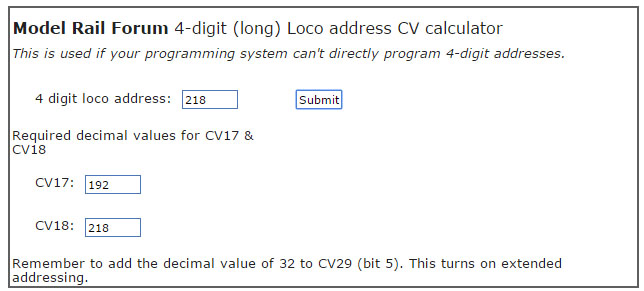

Samtidigt er det ikke alle der lige har et regnearksprogram til .xls filer, så en anden mulighed til at udregne den korrekte værdi til CV17 og CV18 er at bruge en af de mange websider der tilbyder dette fx. http://www.modelrailforum.com/forums/index.php?autocom=custom&page=DCC-long-address-calculator

 - Martin

Det er der hvor det med "ørnen" kommer ind i billedet. Jeg har brugt regnearket til et par af mine lokomotiver som har 54400 ESU LokSound 4.0. Jeg undskylder, hvis jeg med mit indlæg ikke har deltaget i en løsning.

Du kan finde en engelsk version af manualen på deres hjemmeside, men jeg har kopieret lidt af teksten ind herunder:

You can operate LokPilot decoders also with long addresses (4-digit addresses). The supported values range from 128 – 10239. The long address is stored in the CVs 17 and 18. You must activate the long address by setting bit 5 in CV 29.

Bit 5 in CV 29 switches between short and long address. The decoder can only respond to one address at a time.

Brugte linket til den engelske side, det var ganske simpelt med en formel til at udregne værdier, og cv 29 = 32 så var

det på plads

Tak for hjælpen,

Torben

Der findes en CV 17/18 beregner på sporskiftet.dk, se under Wiki-siden under Modeljernbane (Decodere) - Link findes der.

CV29 - Konfigurationsregisteret på en Loksound V4.0 står som standard på værdien 12. (Se den tyske Vejledning til Loksound V4.0 - Side 79 på esu's hjemmeside)

Det vil sige at Bit 2 og 3 er sat til og dermed tillades Analog-drift og Railcom kan anvendes.

I CV 29 sættes Bit 5 til værdien 32, ønsker man nogle af de andre muligheder i CV 29 indkoblet lægger man værdierne under kolonnen "WERT" (Værdi)

sammen alt afhængig af hvilke af funktionerne i CV29, som man ønsker skal være Permanent tilkoblet på Decoderen under Drift og indsætter den

sammenlagte værdi i CV 29.

Start med at sætte værdien i CV 29 til værdien : 62

Dette vil indkoble følgende permanent :

Bit 1       (wert = 2 )   -  28 eller 128 Køretrin indkoblet

Bit 2       (wert = 4 )   -  Analogdrift tilladt - (Det vil sige at Lokomotivet også kan anvendes til Analog-drift "uden" en Digitalcentral).

Bit 3       (wert = 8 )   -  RailCom Protokollen indkoblet ( Anvendes Decoderen på et anlæg med en Digitalcentral og Railcom understøttelse, genkendes Lokomotivet Automatisk )

Bit 4       (wert = 16 ) -  Anvender CV 67 - 94 til finjustering af Lastreguleringen på Decoderen ( Giver en mere fintfølende regulering )

Bit 5       (wert = 32 ) -  Sættes

----------------------------------

(Sammenlagt Værdi  =  62)

og herefter for at oprette den Lange DCC-Adresse sættes følgende værdier i CV17/CV18

CV 17 = 192

CV 18 = 218

Håber dette hjælper dig lidt på vej - God arbejdslyst

PS. Jeg har lige flikket en CV29-beregner sammen og lagt under Sporskiftets WIki-forsiden til brug for alle.

Hvorfor al den polemik, når en IB kan gøre alt arbejdet for sig? Læs evt afsnit 4.1 her http://digitaltog.dk/Digital/Uhlenbrock/76320.pdf

Hej Bent

Det er jo en Uhlenbrock decoder, snakken går jo på ESU

Vh Torben

Det er kun et eksemple fra en Uhlenbrock dekoder, hvor det på dansk er beskrevet at man kan gøre det med det indbyggede værktøj i en IB. Med hensyn til korte og lange adresser er det beskrevet i DCC standarden, så hvilken fabrikant dekoder du benytter er lige meget det er på samme måde det foregår.

Nu ved jeg godt hvordan CV29 samt korte/ lange adr. skal programeres, der findes dog mange som ikke ved det. Der findes også mange som "bare " bruger centralens ( om det er IB, Lenz eller en anden er ofte underordnet) funktioner til programmering af lange adr. og lige pludselig har et behov for hvordan det kan gøres manuelt. Det er da ihvertfald i min optik altid dejligt at vide hvad der sker i "motoren"
